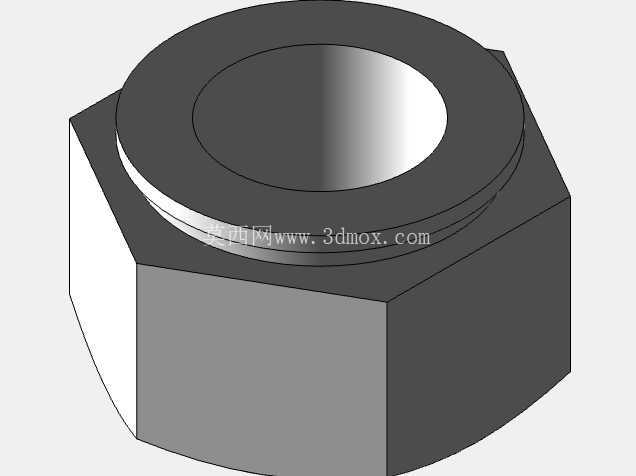

M6规格卡雷六角锁紧螺母三维结构

在通讯设备装配、小型机电产品组装、精密仪器内部构件连接的场景中，这类六角锁紧螺母是十分常用的紧固连接件，主要用于配合M6规格的外螺纹件，实现两个或多个构件的刚性锁紧固定，避免设备在长期运行、受振动载荷的工况下出现连接松脱的问题。从实际使用的角度来看，这类螺母的应用场景覆盖了通讯基站内部构件固定、消费电子类产品的结构装配、小型自动化设备的模组连接等多个领域，相比普通六角螺母，其锁紧结构的设计能够在不额外增加防松垫圈、防松胶的前提下，提升螺纹连接的抗振防松能力，减少装配工序的零件数量，降低现场装配的复杂度。

从产品的功能特性来看，该螺母采用标准六角外形设计，适配常规的开口扳手、套筒扳手等通用紧固工具，现场装配时不需要使用特殊定制工装，能够适配绝大多数常规装配工位的工具配置，降低装配环节的工具适配成本。内螺纹采用M6x1.0的标准粗牙螺纹规格，螺纹牙型经过结构优化，和外螺纹件啮合时的接触面积分布均匀，锁紧后螺纹副的受力能够均匀分散在各圈啮合牙型上，避免局部应力集中导致的螺纹滑牙、变形问题。螺母的端面经过平整度控制，和被连接件表面贴合时能够保证足够的接触面积，锁紧后不会出现偏载、局部压应力过大损伤被连接件表面的问题，对于表面处理要求较高的通讯类产品外壳、薄壁结构件的连接十分友好，不会因为锁紧时的偏压导致构件表面出现压痕、涂层脱落的问题。

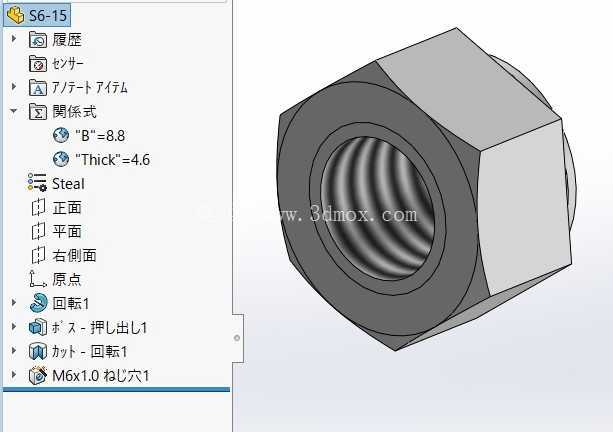

在设计思路上，这款螺母的结构完全围绕实际装配与使用需求展开，六角对边尺寸控制在8.8mm，这个尺寸既保证了扳手拧紧时有足够的受力接触面，避免拧紧过程中出现打滑、棱角崩损的问题，同时也尽可能压缩了螺母安装所需的周边空间，在布局紧凑的通讯设备内部、小型电子产品结构中，不需要预留过大的扳手操作空间，能够提升整体结构的空间利用率。螺母整体厚度设置为4.6mm，这个厚度是结合M6螺纹的啮合圈数要求、锁紧力需求综合确定的，既保证了和外螺纹啮合时有足够的有效啮合牙数，能够达到标准要求的锁紧载荷，又不会因为厚度过大导致整体结构的轴向尺寸冗余，对于有轻量化、紧凑化要求的产品结构十分适配。在建模过程中，螺纹部分采用真实牙型建模，能够直观呈现螺纹啮合的实际状态，在做整机结构的干涉检查时，可以精准判断螺纹连接部位和周边构件的间隙情况，避免实际装配时出现螺纹段和周边结构干涉、无法拧紧的问题。

从安装边界的角度来看，设计选型时需要注意，该螺母适配的安装通孔直径建议控制在6.5-7mm区间，过大的通孔会导致螺母和被连接件的接触面积不足，锁紧时容易出现凹陷、连接强度不足的问题，过小的通孔则会导致外螺纹件穿装困难，影响装配效率。螺母六角外接圆的最大尺寸约为10mm，在做结构布局时，螺母安装位周边需要预留至少12mm的圆形操作空间，保证套筒或者扳手能够顺利套入螺母完成拧紧操作，避免因为空间不足导致无法施加足够的拧紧力矩。在轴向空间预留上，因为螺母厚度为4.6mm，加上螺纹啮合后外螺纹件需要露出螺母端面2-3个螺距的长度，整体轴向需要预留至少7mm的安装空间，保证锁紧后螺纹连接有足够的啮合长度，达到设计要求的连接强度。另外需要注意，这类螺母的锁紧特性决定了其适合在有持续振动的工况下使用，但在需要频繁拆卸的维护位使用时，要控制拧紧力矩在M6螺纹对应的标准力矩区间内，避免过大的力矩导致螺纹变形，影响重复拆卸使用的寿命。在做三维结构装配时，将该螺母模型导入装配体后，可以直接和对应的螺栓、螺柱模型完成配合约束，模拟实际的锁紧状态，用于验证整体结构的装配可行性，提前排查安装空间不足、构件干涉等设计问题，减少后续实物试装时的问题整改成本。
