交错轴斜齿轮传动模组结构设计

这套斜齿轮传动结构，核心解决的是小空间内交错轴动力换向传输的需求，在小型进给机构、精密调节装置、手持传动工具里应用十分广泛，很多需要在紧凑安装空间内完成90度左右动力转向、同时兼顾传动平稳性的场景，都会优先选用这类斜齿啮合的传动方案。从实际使用场景来看，这类结构常出现在小型设备的手动调节端、微型动力输出的转向段，比如小型工装的进给调节、通讯设备内部的微调机构、小型检测设备的位移驱动单元，相比直齿锥齿轮传动，斜齿轮啮合时的重合度更高，传动过程中不会出现直齿啮合的间歇性冲击，手动调节时的手感更顺滑，带动力驱动时的运行噪音也更低，适合对传动平稳性有一定要求的中低负载场景。

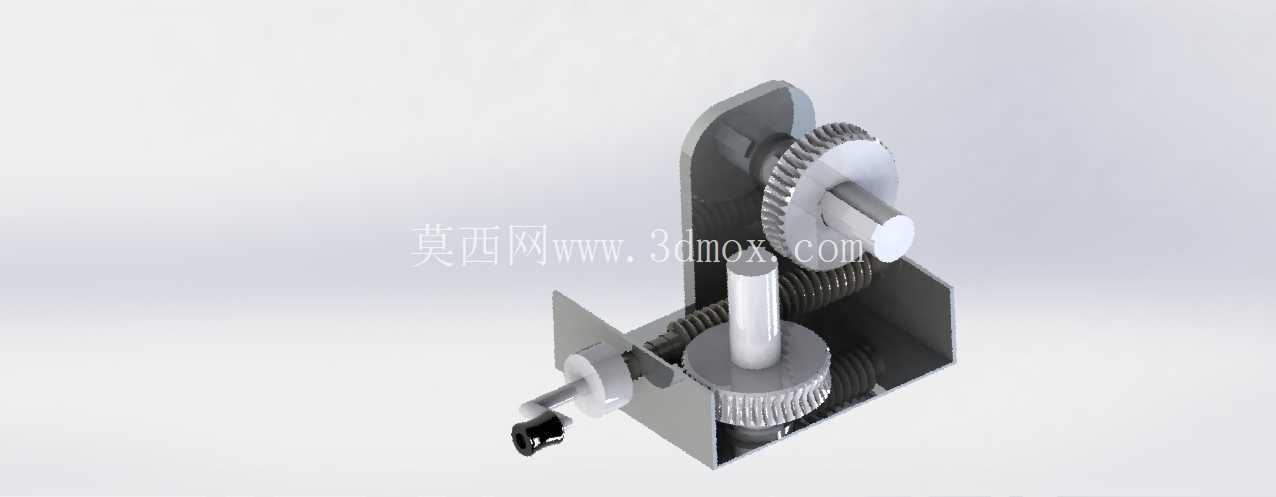

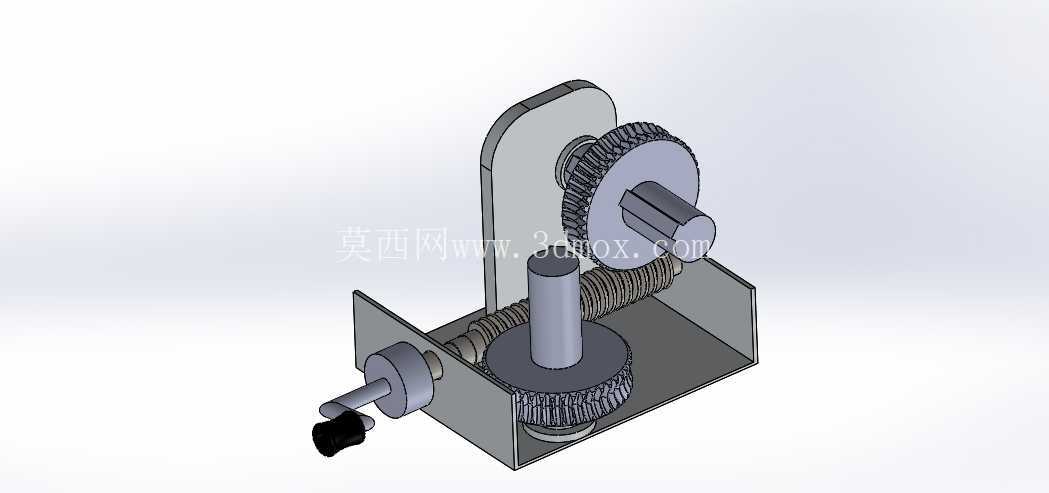

设计这套结构的时候，首先要考虑的是安装边界的约束，整个模组的外壳采用折弯钣金成型，所有传动部件都内嵌在钣金腔体内部，既可以给齿轮啮合提供封闭的防护空间，避免外界粉尘、碎屑进入齿面造成磨损，也能直接作为安装基准，不需要额外设计独立的齿轮箱壳体，大幅压缩了整体的安装占用空间。两个交错布置的斜齿轮，分别固定在两根垂直排布的传动轴上，轴端通过衬套与钣金壳体上的安装孔配合，不需要额外加装复杂的轴承座，在低转速、低负载的使用场景下，这种衬套配合的结构足够满足使用寿命要求，同时也能降低零件加工和装配的复杂度。

从齿形设计的角度来看，斜齿轮的螺旋角选取需要兼顾传动效率和轴向力的平衡，螺旋角过大会导致传动时轴向力激增，对轴端的限位结构强度要求更高，还会增加传动过程中的功率损耗；螺旋角过小则无法发挥斜齿轮传动重合度高、运行平稳的优势，这套结构里的螺旋角选取适配了小模数齿轮的加工特性，既保证了啮合过程中至少有两对轮齿同时接触，降低单齿承受的载荷，也把轴向力控制在衬套和轴端挡圈可以承受的范围内，不需要额外加装推力轴承来抵消轴向载荷。齿轮的安装位置做了错位适配，保证啮合时的齿面接触斑点分布在齿面中部，避免出现偏载导致的局部齿面过度磨损，装配时只需要调整轴的轴向位置，就能快速找到最佳的啮合间隙，不需要做复杂的配磨调整。

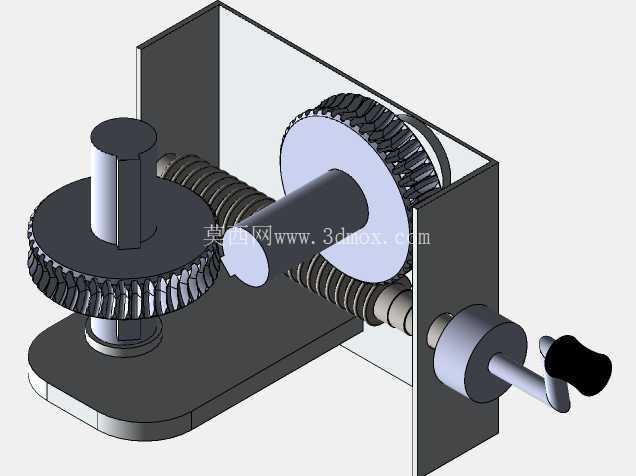

整个传动模组的输入轴一端延伸出壳体外部，搭配了滚花调节旋钮，手动旋转旋钮时就可以通过斜齿轮啮合带动垂直方向的输出轴转动，输出轴可以根据实际使用需求连接调节丝杆、凸轮或者其他执行部件，完成直线位移、角度偏转等动作。壳体上的安装孔位做了标准化的间距设计，可以直接通过螺丝固定在设备的安装基板上，不需要额外设计转接安装板，适配大部分小型设备的安装布局。在实际选型应用的时候，需要注意这套结构的负载上限，因为采用的是小模数斜齿轮加衬套支撑的结构，适合传递扭矩不超过5N·m的场景，如果需要传递更大的动力，就需要把衬套替换成滚动轴承，同时对应提升齿轮的材料强度和齿面硬度。

齿部的加工精度选取中等精度等级即可满足大部分场景的使用需求，不需要追求过高的加工精度造成成本浪费，毕竟这类结构多用于非高速重载的调节类场景，齿面的粗糙度控制在Ra1.6就能保证啮合顺畅，不会出现卡滞的问题。装配过程中需要在齿面涂抹适量的润滑脂，降低齿面的摩擦磨损，因为整个壳体是半封闭结构，润滑脂不容易流失，一次加注就可以满足很长周期的使用需求，不需要频繁维护。另外在设计轴的定位结构时，轴端的挡圈槽位置要严格控制尺寸公差，保证装配后轴的轴向窜动量在0.1mm以内，窜动量过大会导致齿轮啮合间隙不稳定，容易出现传动回差，影响调节精度；窜动量过小则会导致衬套与轴的摩擦力增大，手动调节时手感发涩，动力传动时的损耗增加。

从结构的拓展性来看，这套斜齿轮传动模组可以根据实际的安装空间需求调整轴的伸出长度，也可以在输出轴上加装不同规格的连接附件，适配不同的执行端需求，比如在输出轴上安装小齿轮带动齿条做直线运动，或者安装同步带轮带动其他同步传动部件，都不需要对核心的齿轮啮合结构做改动，只需要调整轴端的连接尺寸即可，通用性较强。在做三维建模的时候，所有配合部位的尺寸都按照实际加工公差做了适配，齿轮的齿形按照标准渐开线斜齿参数生成，啮合间隙做了合理预留，装配后不会出现干涉问题，结构工程师可以直接根据实际的设备安装空间调整壳体外形和轴长参数，快速完成适配性设计，不需要重新计算齿形参数和啮合关系，能大幅缩短相关传动结构的开发周期。
