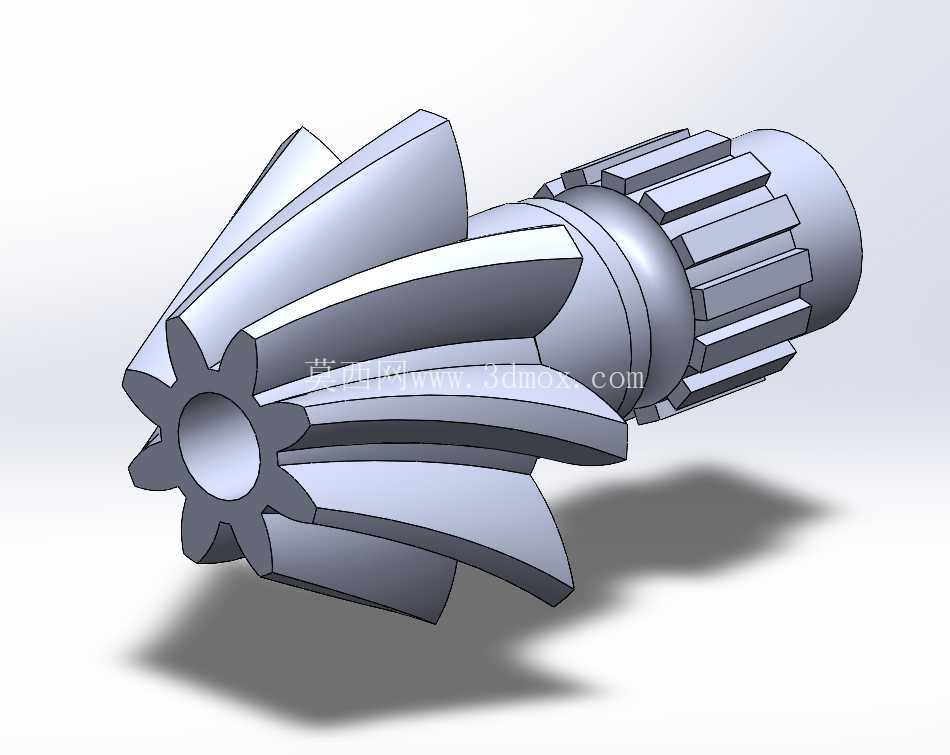

在差速传动、角向动力传递的工况场景里,这类集成花键轴段的螺旋锥齿轮是核心传力构件,常见于需要改变动力传递方向、同时兼顾大扭矩输出的紧凑传动布局中,比如小型动力机具的转角传动箱、便携动力设备的换向传动单元,都能看到这类结构的应用。不同于直齿锥齿轮仅能在低速工况下工作的特性,螺旋锥齿轮的轮齿呈螺旋状排布,啮合过程中轮齿是逐步进入接触再逐步脱离的,不会出现直齿锥齿轮啮合时的瞬时冲击,传动平稳性更强,运转噪音更低,能适配中高速的角向传动需求,承载能力也比同模数的直齿锥齿轮高出不少。
从结构设计逻辑来看,这个零件将锥齿轮传动段与花键连接段集成在同一根轴体上,省去了额外的连接件装配环节,既压缩了整个传动单元的轴向安装空间,也避免了分体装配带来的同轴度误差、连接松动等潜在问题。锥齿轮端的轮齿螺旋角经过匹配计算,能保证啮合时的重合度处于合理区间,既不会因螺旋角过大导致轴向力超出轴承承载范围,也不会因螺旋角过小损失传动平稳性的优势;齿部的根圆位置做了合理的圆角过渡,避免应力集中导致的轮齿断裂风险,长期承受交变扭矩时的结构可靠性更有保障。中心的通孔设计一方面能减轻零件自身重量,降低转动惯量,让传动启停的响应速度更快,另一方面也可以穿装定位芯轴,或者作为润滑油路的通道,让啮合部位的润滑脂能更好地循环,减少齿面磨损。
轴段上的花键结构采用矩形花键齿形,齿侧配合间隙经过合理设定,既能保证与配套传动件的周向固定可靠,传递扭矩时不会出现打滑,也能允许少量的轴向窜动,补偿装配时的轴向尺寸误差,以及工作受热后的轴体伸长量,避免出现卡滞问题。花键段与锥齿轮段之间设置了定位轴肩,装配时可以直接抵靠配套轴承的内圈端面,轴向定位精度高,不需要额外调整垫片就能保证锥齿轮的啮合间隙处于设计范围内,能大幅降低现场装配的调试难度。
在安装边界的尺寸把控上,这类集成式齿轮轴的径向最大尺寸出现在锥齿轮的大端位置,设计配套传动箱的内腔时,需要预留足够的径向间隙,避免轮齿运转时与箱体内壁发生剐蹭,同时要给齿面啮合留出足够的润滑空间;轴向尺寸需要匹配轴承的安装位置、密封件的压缩量,保证锥齿轮的啮合印痕处于齿面中部位置,不会出现偏载导致的单侧齿面过度磨损。零件的配合面都设置了合理的粗糙度要求,轴承安装位的轴颈尺寸公差严格控制,保证轴承内圈与轴的配合紧度合适,不会出现跑内圈的问题;花键齿的位置度、锥齿轮的齿圈跳动公差都经过合理设定,保证运转时的动平衡性能,减少高速运转时的振动。
实际选型应用时,需要根据传递的额定扭矩、输入转速、传动比要求匹配对应的模数与齿数,同时要核算螺旋角带来的轴向力大小,选配对应承载能力的角接触轴承或者圆锥滚子轴承,抵消轴向载荷对轴承寿命的影响。齿部的热处理硬度需要匹配工况的载荷特性,重载工况下需要做表面渗碳淬火处理,提升齿面的接触疲劳强度,避免长期运转出现点蚀、胶合等失效形式;轻载高速工况下可以适当降低齿面硬度,提升加工经济性。这类集成式结构相比分体装配的锥齿轮与传动轴,零件数量更少,装配累积误差更小,在紧凑空间的传动布局里优势十分明显,能在保证传动性能的前提下,尽可能缩小整个传动机构的体积,适配小型化设备的设计需求。
