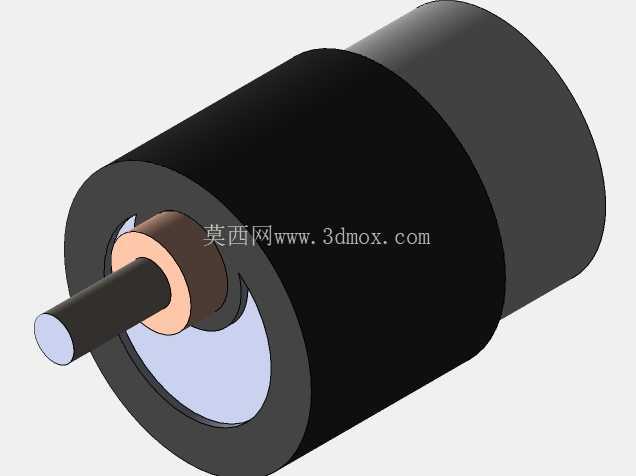

带输出轴的微型直流驱动电机结构设计

在做小型执行机构的动力选型时，这类微型直流电机是绕不开的基础部件，这次的结构设计完全围绕实际安装场景的边界约束展开，没有做冗余的造型修饰，所有结构特征都服务于装配、运行可靠性两个核心目标。先从应用场景说起，这类小尺寸直流电机最常出现在协作机器人小臂的关节辅助驱动、车载小型执行器的动力源位置，比如车载中控的翻屏驱动、自动泊车系统里的锁止机构动力输出，还有桌面级小型输送线的辊筒驱动，这些场景的共同特点是安装空间局促，对电机的径向跳动、轴向窜动有明确要求，同时不需要过大的输出扭矩，但要保证长时间低负载运行的稳定性。

设计时最先敲定的是输出轴的伸出长度与轴径配合公差，输出轴采用单台阶定位结构，轴端的光面段用来和负载端的联轴器、传动齿轮做配合，轴肩位置直接抵靠前端盖的轴承内圈，省去了额外的轴用挡圈定位，既减少了装配零件数量，也避免了挡圈在高速运转时产生的松动风险。前端盖的轴承位采用过盈配合设计，轴承外圈和端盖的配合公差选H7/p6，保证轴承在受到径向负载时不会出现外圈滑移，同时端盖和机壳的配合采用止口定位，止口的配合长度控制在3mm，既保证装配时的同轴度，也不会因为止口过长增加装配难度。

机壳部分采用直筒式结构，没有做额外的散热鳍片，这是因为这类小功率直流电机的运行温升本身不高，直筒结构更利于在安装孔位里做紧配固定，很多设备的电机安装位是预制的光孔，直筒机壳可以直接涂胶压装，或者通过侧面的顶丝固定，不需要额外的安装法兰，适配更多非标的安装场景。机壳的壁厚做了均匀化处理，整体壁厚保持1.2mm，既保证机壳的结构强度，在受到侧面挤压时不会出现变形蹭到内部的磁瓦，也尽可能控制了整体重量，适合对负载重量敏感的机器人手臂末端应用。

内部的磁瓦固定采用机壳内壁粘胶加两端卡簧限位的结构，磁瓦的弧度和机壳内壁完全贴合，保证气隙均匀，这直接影响电机运转时的噪音和输出扭矩的稳定性，设计时特意把磁瓦的轴向长度比转子铁芯长1mm，避免转子在出现微小轴向窜动时，铁芯边缘超出磁瓦的覆盖范围，导致扭矩波动。转子部分的绕线槽做了斜槽处理，斜槽角度选1.5个定子齿距，能有效削弱齿槽转矩，让电机在低速运转时不会出现明显的卡顿感，这对于需要精准位置控制的小型执行机构来说非常重要，比如机器人手臂的微调动作，不会因为齿槽转矩的存在出现跳步。

后端盖的设计预留了电刷的安装位，电刷采用弹簧压持结构，弹簧的压缩量在装配时控制在2mm，保证电刷和换向器的接触压力稳定，既不会因为压力过大加速换向器磨损，也不会因为压力过小出现接触不良打火的问题。后端盖的出线位置做了圆角护线结构，避免电源线在装配弯折时被端盖的锐边割破绝缘层，出线孔的尺寸刚好适配常规的两芯护套线，装配时可以打胶密封，达到基础的防尘效果，适配车间多尘的使用环境。

从安装边界来看，这款电机的整体外径控制在20mm，总长度不含输出轴是32mm，输出轴的直径是3mm，伸出长度是8mm，这个尺寸刚好能适配市面上多数小型传动件的安装尺寸，不用额外做转接套。输出轴的端面做了中心孔定位，在做二次加工比如铣扁位、装齿轮的时候，可以直接用顶尖顶中心孔保证同轴度，减少后续加工的装夹误差。另外在机壳的前端面和后端面都做了0.5mm的倒角，方便压装到安装孔里的时候自动找正，不会因为端面的毛刺卡在安装孔口。

实际做结构验证的时候，特意模拟了机器人手臂上的安装工况，电机输出轴通过微型联轴器连接谐波减速器的输入轴，在额定转速下连续运行8小时，机壳的温升控制在25K以内，径向跳动量不超过0.02mm，完全满足小型执行机构的使用要求。在车载场景的验证里，把电机放在-20℃到60℃的温度循环环境里测试，塑料端盖没有出现开裂，磁瓦的粘胶也没有出现脱落，启动扭矩没有明显衰减。整个设计没有追求花哨的外观，所有结构细节都是从实际装配、使用、维护的角度出发，尽可能减少不必要的零件，降低装配复杂度，同时保证运行的可靠性，不管是做设备选型参考，还是做同类型电机的结构建模参考，都能直接对应到实际工程需求，不会出现和实际加工装配脱节的问题。
