Maxon微型直流驱动电机结构设计

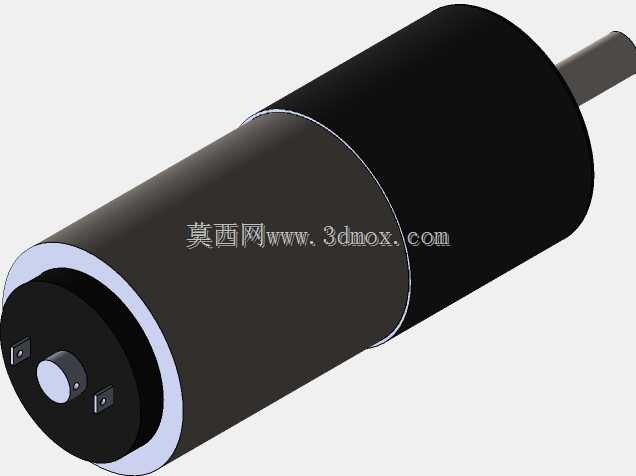

　　设计过程中，首先确定了圆柱形的主体外壳结构，外壳采用薄壁圆筒形态，既能够为内部的转子、绕组提供足够的防护，又能最大限度压缩径向尺寸，满足狭窄安装空间的边界要求。电机两端的端盖采用同轴定位设计，输出轴端的端盖预留了轴承安装位，能够保证输出轴的回转精度，减少高速运转时的径向跳动；尾端的端盖集成了接线端子的安装结构，两个对称布置的接线端子直接连通内部绕组，接线时不需要额外拆解主体结构，方便现场布线作业。输出轴采用单出轴设计，轴端做了平位处理，能够直接和联轴器、传动齿轮配合，不需要额外加工键槽就可以传递额定扭矩，适配小负载传动的连接需求。这款微型直流驱动电机的三维结构设计，核心围绕小空间高扭矩输出的工程需求展开，在结构布局上充分考虑了紧凑安装场景的适配性。从应用场景来看，这类电机最常出现在工业机器人手臂的关节驱动单元、汽车电控系统的小型执行机构中，比如机器人小臂的回转驱动、汽车座椅调节的动力输出、车载电控风门的动作执行，都需要这类体积小巧、输出稳定的直流电机作为动力源。在实际设备运行中，这款电机承担的是将直流电能转化为旋转机械能的核心功能，能够在较低的供电电压下输出平稳的扭矩，适配需要精准转速控制的轻载驱动场景。

　　从安装边界来看，电机主体的外径控制在小尺寸区间，整体轴向长度和外径的比例经过优化，既保证内部绕组有足够的绕线空间来满足扭矩输出要求，又不会因为轴向长度过长导致安装时和周边结构产生干涉。外壳表面做了光滑的圆柱面设计，既可以采用抱紧式安装，也可以通过端盖上的安装孔做端面固定，两种安装方式都能保证电机的固定稳定性，适配不同设备的安装结构设计。在内部结构的设计逻辑上，转子和定子的同轴度公差做了严格的约束，三维建模过程中对转子的回转空间做了完整的干涉检查，确保转子在全速运转时不会和定子、外壳内壁产生摩擦，同时预留了足够的气隙来保证电机的运转效率。

　　端盖和主体外壳的配合采用小间隙过盈配合，装配时不需要额外的紧固件就可以实现端盖的固定，同时方便后期维护时的拆解作业。接线端子的位置设计在尾端端盖的端面，两个端子对称分布，接线后线缆可以顺着电机轴向引出，不会额外增加径向的安装尺寸，适配安装空间径向受限的场景。在功能特性上，这款电机的输出特性偏向低速大扭矩，能够在额定转速下保持稳定的扭矩输出，不会因为负载的小幅波动出现转速骤降的情况，适合机器人手臂这类需要保持动作稳定性的应用场景。同时电机的整体重量较轻，安装在机器人手臂上不会给手臂关节带来额外的过大负载，有利于提升机器人手臂的负载自重比。

　　建模过程中对所有配合面的尺寸公差都做了对应标注，比如输出轴和轴承的配合公差、轴承和端盖安装孔的配合公差、端盖和主体外壳的配合公差，都按照精密机械装配的要求设定，能够直接指导后续的零件加工和装配作业。对于安装时需要用到的基准面，模型中也做了明确的基准标识，比如输出轴的轴线作为整个电机的装配基准，尾端端盖的端面作为轴向定位基准，方便设计人员在做整机装配时快速对齐安装基准，减少装配误差。另外，电机的外壳没有设计额外的散热鳍片，因为这类微型直流电机的额定功率较低，工作时产生的热量可以通过金属外壳直接散发到周边环境中，不需要额外的散热结构，进一步压缩了电机的整体体积，让其能够适配更多紧凑安装的场景。在和周边传动结构的适配性上，输出轴的直径尺寸按照通用微型传动件的标准尺寸设计，可以直接和市面上常规的微型联轴器、同步带轮、小模数齿轮配合，不需要额外定制转接零件，降低设备整体的设计和加工成本。
