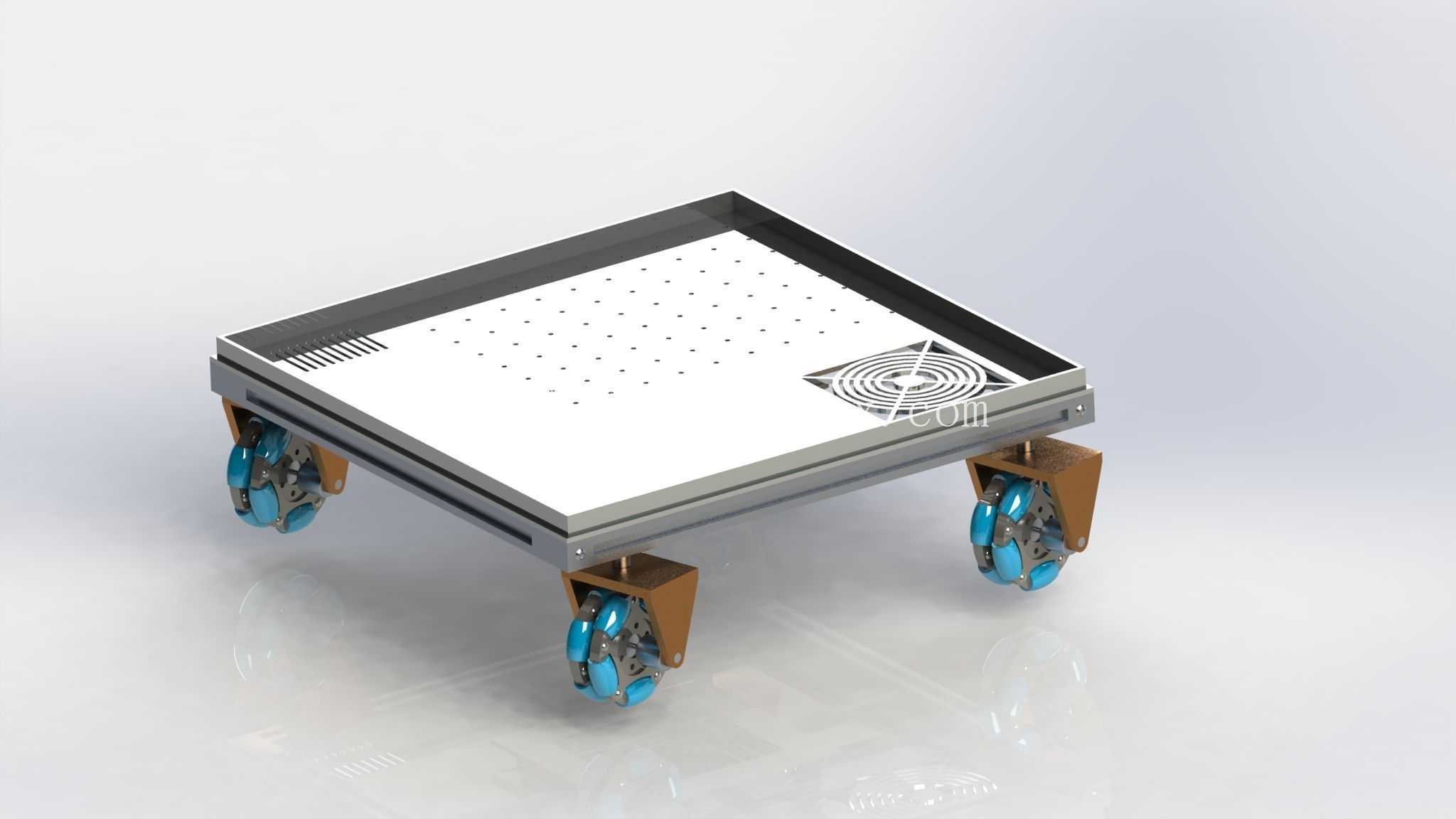

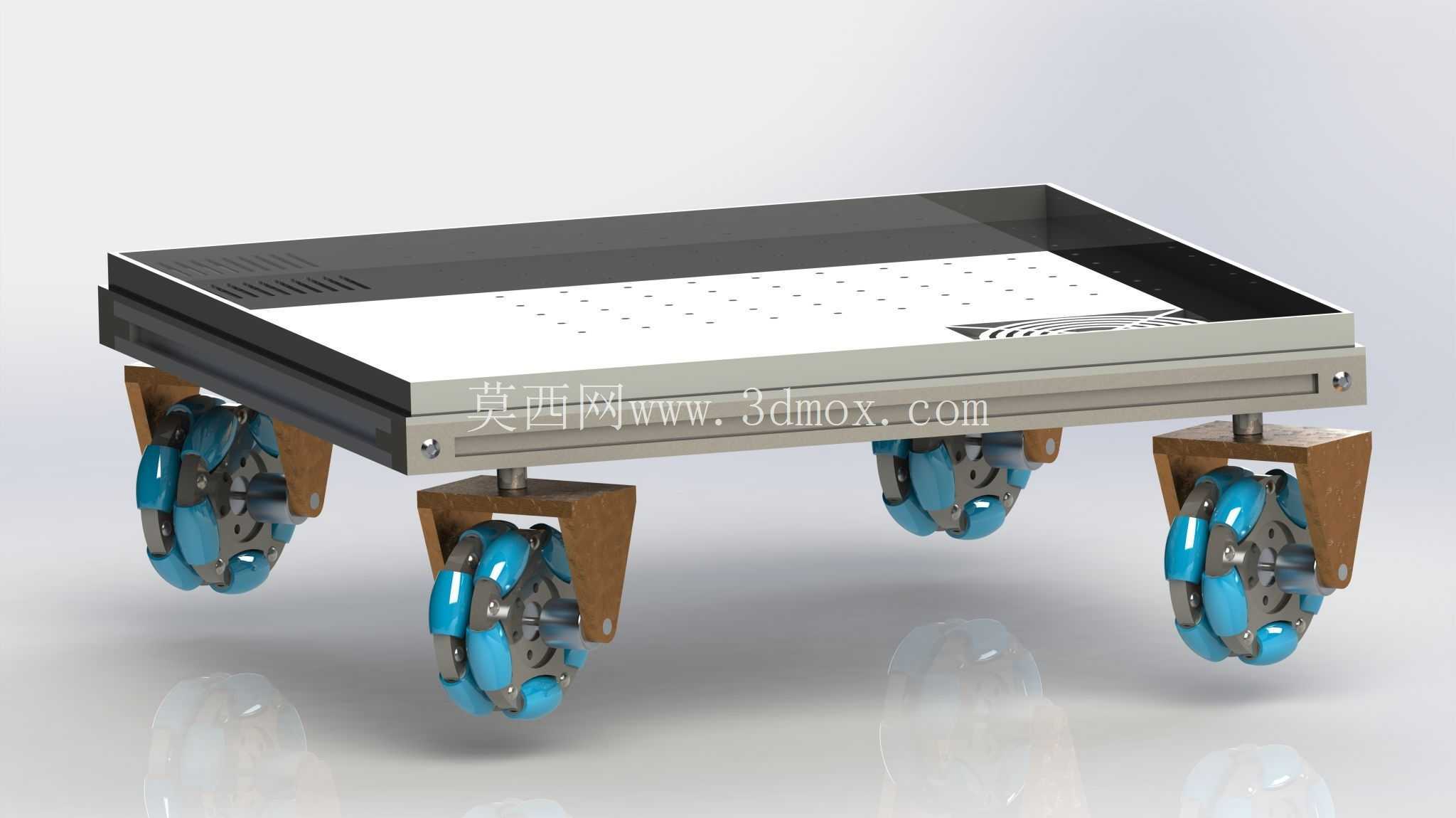

带麦克纳姆轮的全向移动承载底盘结构

　　这款轮式移动承载结构采用四轮独立悬挂的全向驱动布局，核心行走部件选用麦克纳姆轮构型，区别于传统差速轮组只能沿前后方向行进、转弯需要预留回转半径的局限，该底盘可在不改变自身朝向的前提下完成前进、后退、横向平移、原地自旋、斜向行进等多维度动作，适配空间局促、对移动路径精度要求高的作业场景。在仓储物流分拣环节，这类底盘可作为潜伏式AGV的基础承载平台，无需额外设置转弯通道即可在狭窄货架巷道内完成物料接驳，相比传统轮式底盘能提升30%以上的仓储空间利用率；在柔性生产线上，它可搭载工装夹具、检测模组或小型加工执行端，沿预设路径在不同工位间流转工件，无需铺设复杂的地面导轨，降低产线改造的施工成本；在实验室精密设备转运场景中，全向移动的特性可避免设备转向时产生的角度偏移，降低精密仪器磕碰风险。

　　从结构设计逻辑来看，底盘主体承载框架采用铝型材拼接搭配钣金封板的组合形式，上层承载面预留了阵列排布的安装孔位，孔位间距遵循通用工业安装标准，可直接适配不同规格的载物台、机械臂基座、电池仓与控制模块的安装需求，无需二次打孔加工。四个轮组通过独立的L型安装支架与底盘框架连接，支架与框架连接处设置有高度调节余量，可根据实际地面平整度调整轮组的接地压力，避免单个轮子悬空导致的驱动力不足问题，每个麦克纳姆轮的辊子外层包覆聚氨酯材质，在保证足够抓地力的同时可降低行走过程中的震动与噪音，不会对环氧地坪、防静电地板等工业地面造成划伤。

　　设计过程中对安装边界做了明确约束：轮组支架向外突出的尺寸控制在底盘主体轮廓范围内，避免横向移动时轮组与周边障碍物发生剐蹭；底盘整体高度做了压低处理，降低整体重心位置，在搭载大重量负载时可减少侧翻风险，上层承载面的边缘做了倒角处理，避免安装上层设备时尖锐边角划伤操作人员或线缆外皮。驱动单元采用轮端独立布置的方式，每个麦克纳姆轮单独匹配驱动电机与减速组件，通过控制四个轮子的转速差与转向组合实现不同方向的移动，控制模块的安装区域预留了足够的走线空间，动力线与信号线可通过框架内部的型材空腔排布，避免线缆外露被拉扯损坏。

　　在实际选型适配时，可根据负载需求调整轮组的承重规格与电机扭矩参数，当前结构的轮组布局可适配100kg以内的承载需求，若需提升负载能力，仅需更换对应承重等级的麦克纳姆轮与加强安装支架即可，主体框架无需做大规模改动，具备较强的拓展性。底盘底部预留了传感器安装位，可加装避障雷达、循迹传感器、视觉定位模组等组件，适配不同等级的自主移动导航需求，无需额外在框架上焊接或切割安装位。
