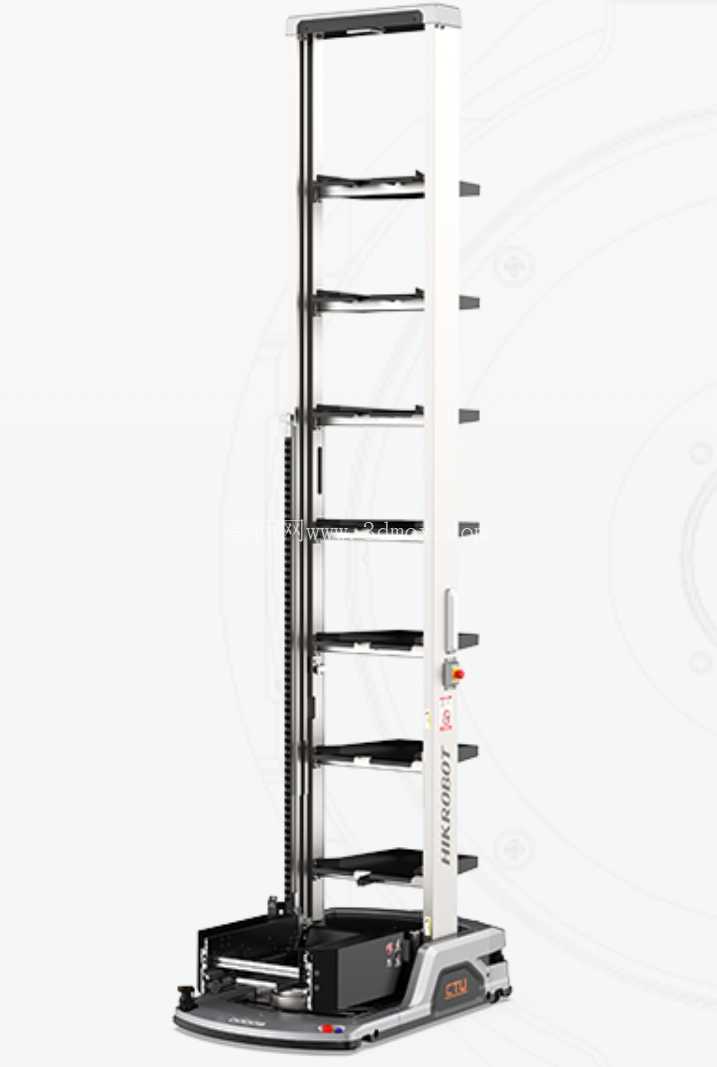

立体仓储自动导引存取AGV设备

在高密度立体仓储场景中，传统人工取放料的模式早已无法匹配多层货架的作业效率需求，这款带垂直升降存取机构的AGV，正是为解决窄巷道、多层级料箱的自动出入库痛点设计。不同于普通平面搬运AGV仅能完成地面点位的物料转运，该设备集成了垂直升降、料箱抓取、位置识别多重功能，可直接驶入立体仓库的窄巷道内，独立完成不同楼层货架的料箱存、取作业，无需额外配套堆垛设备，能大幅降低中小规模立体仓的设备投入成本。

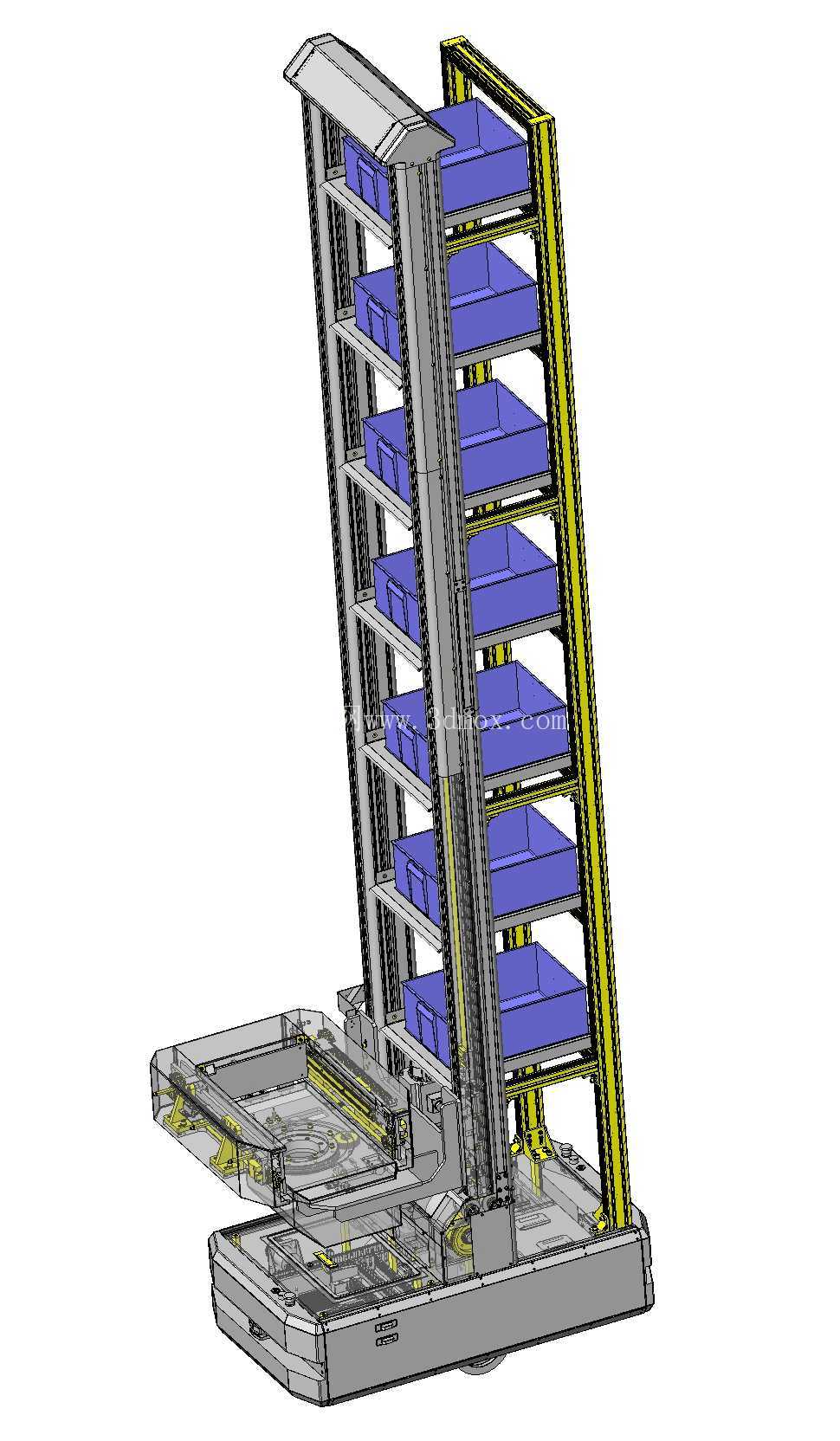

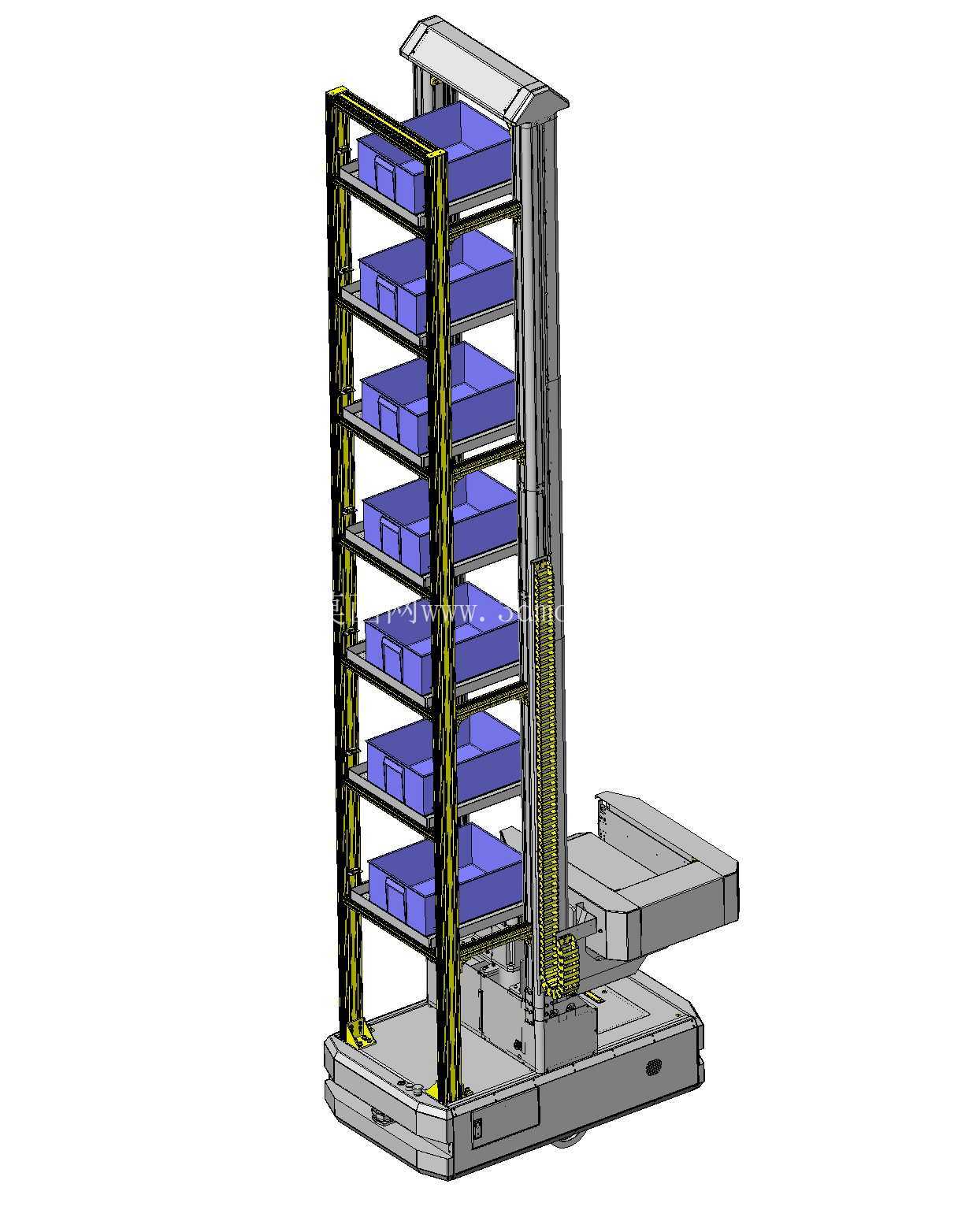

从实际作业逻辑来看，设备运行时会先接收仓储调度系统的任务指令，自主规划行驶路径抵达目标货架对应的巷道位置，底盘的驱动轮组配合转向机构可实现极小转弯半径的走位，适配1.2米宽度级别的窄巷道作业需求，最大化提升仓储空间利用率。抵达目标位置后，设备自带的升降机构会带动旋转式取料平台沿垂直立柱导轨上行，精准停靠至对应货架层的高度位置，这个过程中升降导轨的直线度、停靠位置的重复定位精度直接决定了取料动作的成功率，设计时通过在立柱上布置多组位置检测开关，配合伺服驱动的升降传动结构，可将层间停靠误差控制在毫米级，避免取料时出现卡滞、磕碰货架的问题。

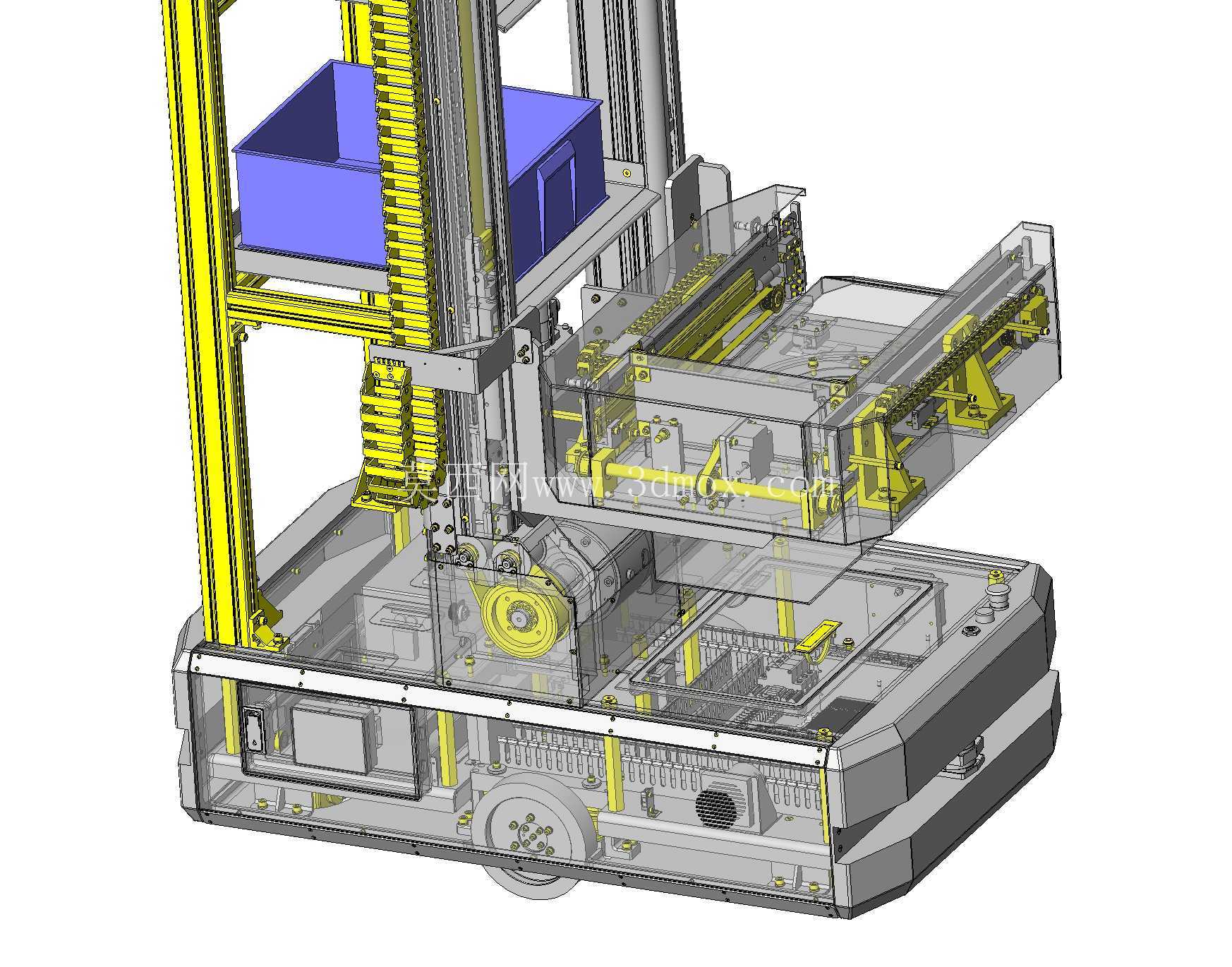

停靠到位后，设备前端的扫码识别模块会读取货架对应货位的二维码标识，校验当前货位信息与任务指令是否匹配，确认无误后才会触发取料机构动作：取料平台的伸叉结构伸出，托住料箱底部后收回，完成料箱从货架到AGV载台的转移；如果执行的是存料任务，伸叉会将载台上的料箱推送至货架货位内，完成存放动作。取放料动作完成后，升降机构回落至初始低位，AGV根据指令将料箱转运至仓储出口的输送线接驳位，或是前往下一个目标货位执行后续任务，若当前批次任务全部完成，设备会自动返回待机充电位等待下一次调度。

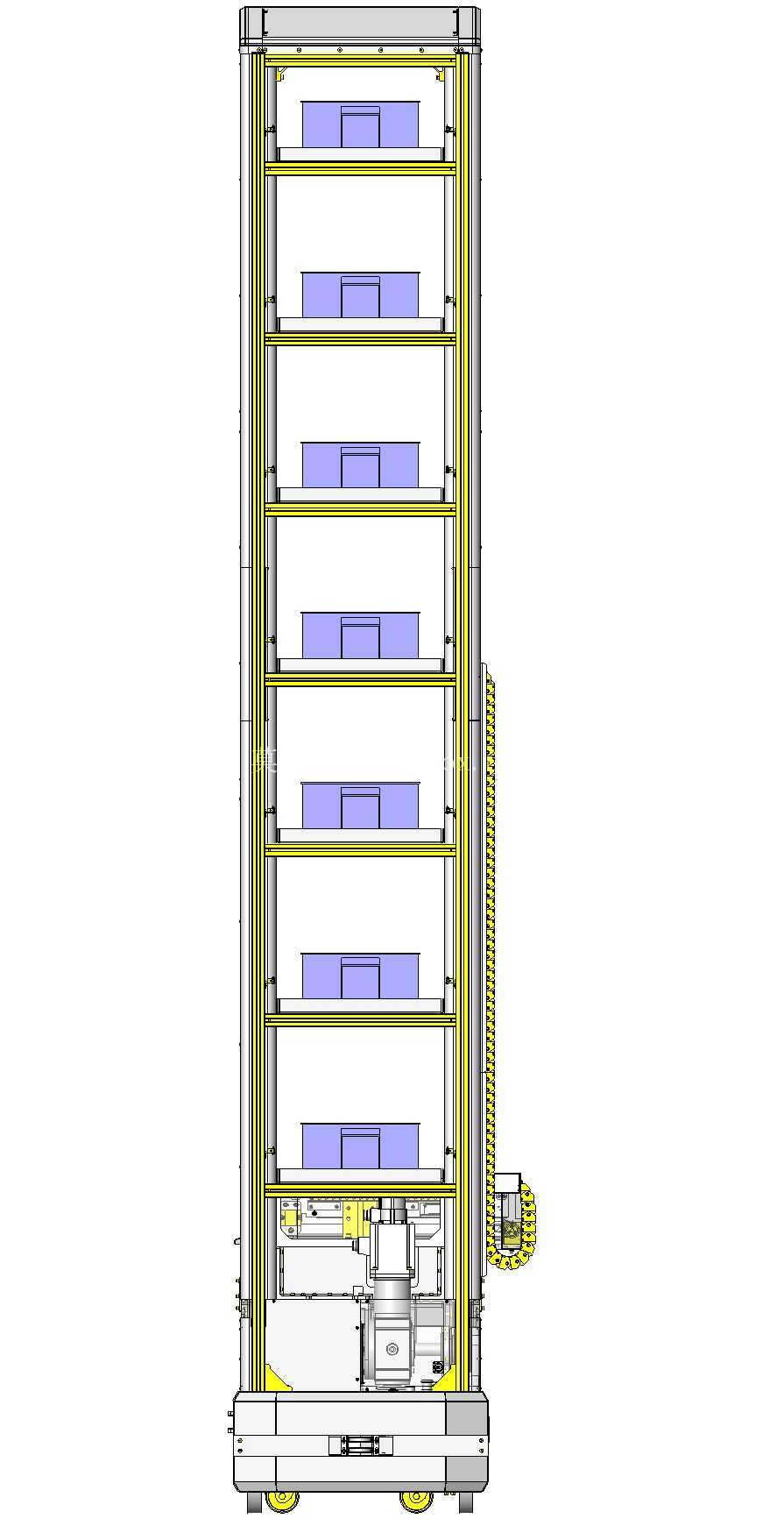

从结构设计的边界尺寸来看，设备整体外观尺寸控制在1350mm×890mm×4420mm，这个高度设计可覆盖常规10层以内的中型料箱立体货架作业需求，底盘宽度控制在900mm以内，就是为了适配窄巷道的通行要求，避免设备与货架立柱发生刮擦。载台适配的料箱为矩形翻转结构，最大可容纳内部尺寸440mm×320mm×170mm的标准周转箱，单个料箱额定承载重量为50kg，设备整体额定负载能力300kg，可单次携带多个料箱完成连续作业，减少空跑往返的时间损耗。设备的额定行驶速度为0.5m/s，这个速度设定兼顾了作业效率与仓储场景内的行驶安全性，避免速度过快在巷道内出现制动不及时的问题。

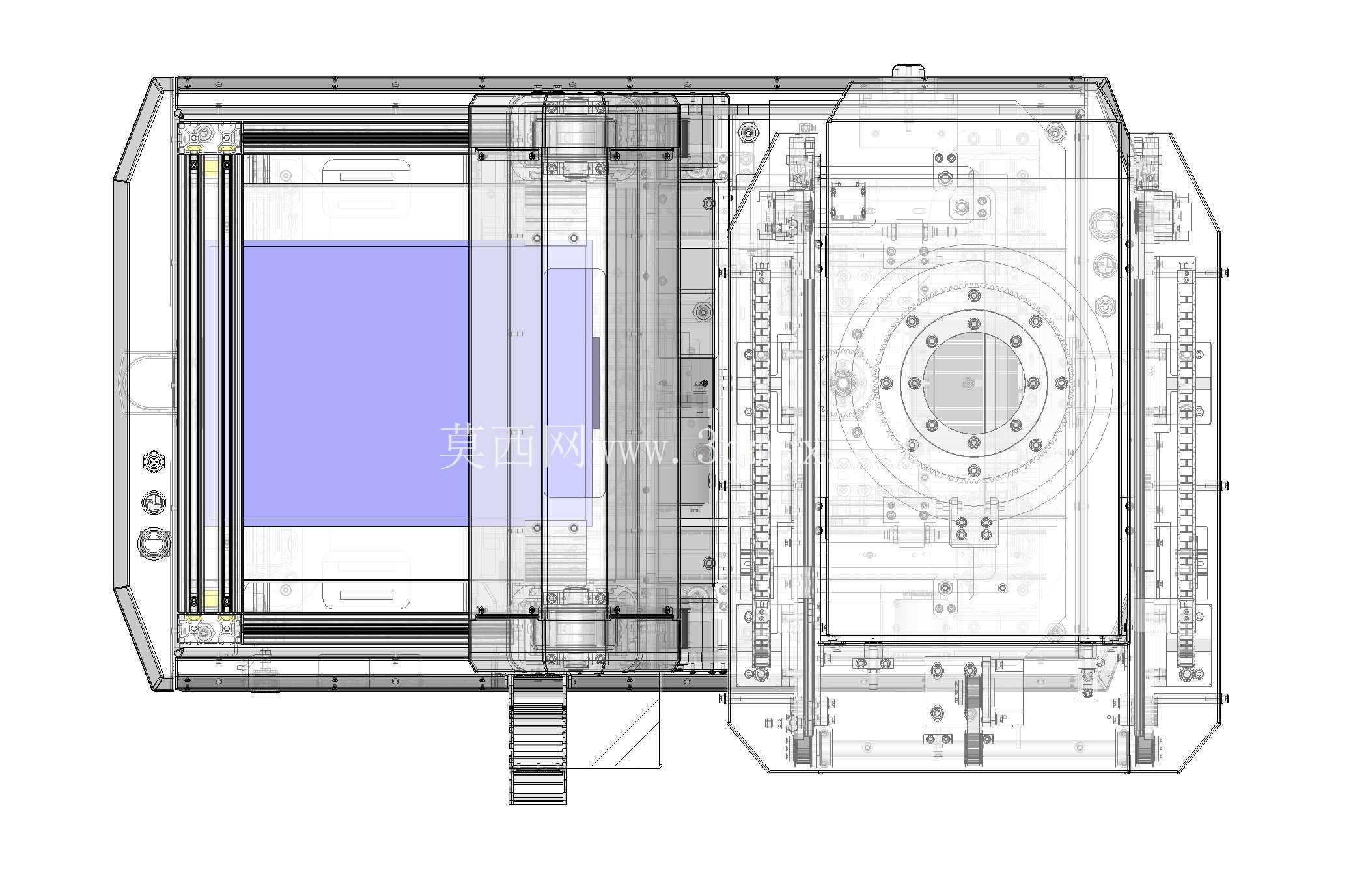

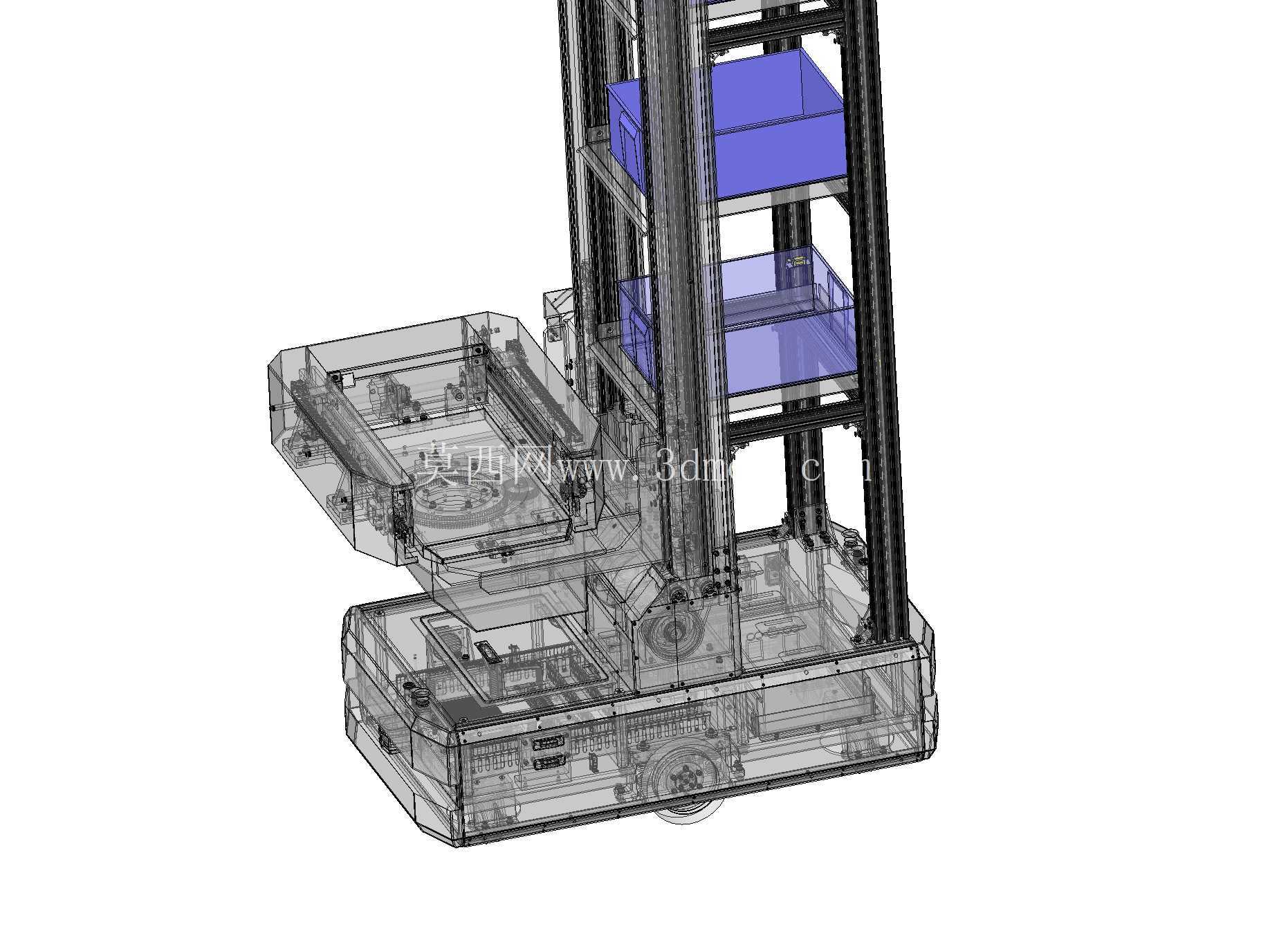

设计过程中，底盘部分采用了低重心布局，将电池、驱动控制器、驱动轮组等重量较大的部件全部布置在底盘下层，即使升降机构升至最高位置取放顶层料箱时，设备整体重心依然保持在稳定范围内，不会出现倾翻风险。垂直升降的立柱采用铝型材拼接结构，既保证了升降导轨的安装直线度，又尽可能控制了设备自身重量，降低升降驱动的功率负载。取料机构的伸叉采用薄型设计，可适配货架货位的较小预留间隙，无需在货架设计时预留过大的取料空间，进一步提升仓储的空间利用率。设备侧面布置了急停按钮、状态指示灯与安全触边，在巷道内行驶时如果触碰到障碍物或是触发急停信号，设备会立即切断动力输出停止运行，保障仓储作业的人员与设备安全。

这类设备尤其适合电商中小件仓储、制造业线边立体仓、电子元器件原料仓等场景，这类场景的料箱重量普遍在50kg以内，货架高度通常在4米左右，传统的人工登高取料效率低且存在安全隐患，大型堆垛机又存在成本高、巷道要求宽的问题，这款集成存取功能的AGV刚好填补了这一应用空白，可灵活适配不同规模的立体仓储自动化改造需求，无需对现有货架做大规模改动即可快速部署上线。
