机器人竞赛用乐高式拾取抓杆结构

　　这款抓杆结构主要面向青少年机器人竞赛场景设计，可直接配合标准乐高连接器与市面常用伺服电机输出轴完成装配，核心功能是在竞赛场地内完成轻质柱状、块状物体的拾取转运作业，尤其适配Ultimaker系列教育机器人的前端执行端拓展需求。从实际使用场景来看，这类抓取构件需要兼顾快速拾取、不剐蹭场地道具、安装调试便捷三个核心要求，设计阶段首先对安装边界做了严格限定：根部连接端完全匹配乐高标准十字孔与伺服电机输出轴的配合公差，不需要额外加工转接件即可直接卡装到位，连接段做了局部加厚处理，避免高速启停时连接位置出现应力断裂。

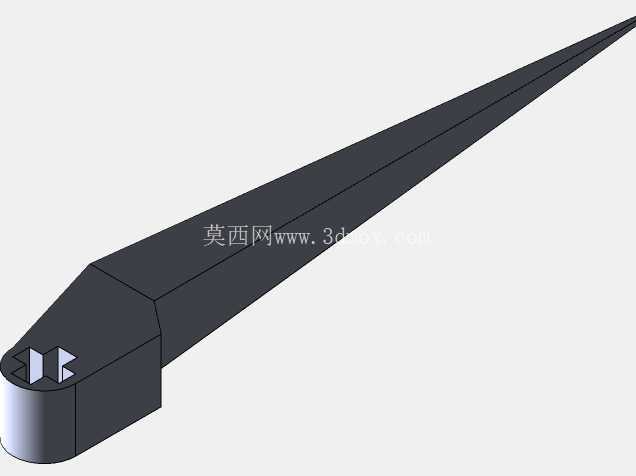

　　整体杆身采用渐变收窄的长锥形态，从根部连接端向拾取端逐步收窄，这种形态一方面可以降低杆身自重，减少伺服电机的转动负载，让摆臂动作的响应速度更快，另一方面收窄的前端可以在对准拾取目标时获得更好的视野，操作手在调试或者自动程序运行时，更容易让抓杆对准目标物体的间隙。拾取端做了适配乐高积木凸点的卡槽结构，卡槽的尺寸严格匹配标准乐高梁的卡位尺寸，只要杆身前端对准物体的卡位位置，不需要额外施加很大的夹紧力，依靠卡槽的限位即可稳定勾住物体，完成拾取、抬升、转运的整套动作，不会在机器人快速移动过程中出现物体脱落的情况。

　　设计过程中特意规避了多余的凸起结构，整个杆身外轮廓做了顺滑过渡，没有尖锐的外凸棱角，一方面避免竞赛过程中剐蹭场地的其他道具或者场边设施，另一方面也能减少杆身移动过程中的风阻，对于需要精确控制动作时序的竞赛场景来说，多余的风阻扰动很容易导致定位偏差，顺滑的外轮廓可以有效降低这类干扰。从安装适配性来看，整个构件的轴向长度控制在常规教育机器人前端执行器的允许活动范围内，不会因为杆身过长导致机器人抬升时触碰地面或者自身机架，根部的连接位预留了足够的锁紧空间，既可以用乐高销钉完成固定，也可以通过紧定螺钉直接锁在伺服电机的输出轴上，两种固定方式都能满足竞赛场景下的连接强度要求，不会因为反复的拾取动作出现连接松动。

　　实际使用中，这类抓杆不需要搭配复杂的夹紧机构，单根构件即可完成拾取动作，相比多爪式的夹持器，结构更简单，故障点更少，在竞赛的高压环境下，更少的活动部件意味着更低的故障概率，只需要控制伺服电机带动杆身转动，让前端卡槽卡入目标物体的卡位即可完成拾取，动作流程短，定位容错率更高，即使对准位置存在少量偏差，锥状的前端也能顺着物体表面滑入卡位，降低对传感器定位精度的要求。杆身的壁厚做了均匀化处理，整个构件的壁厚保持一致，不管是采用3D打印制作还是采用机加工方式制作，都不会出现壁厚突变导致的变形问题，打印制作时不需要添加额外的支撑结构，打印完成后只需要简单去除毛边即可直接装配使用，大幅缩短制作调试周期，非常适合竞赛阶段的快速迭代修改。在结构强度校核上，针对根部连接位置做了应力分散设计，连接端和杆身的过渡位置采用大圆角过渡，避免应力集中导致的断裂，经过实际测试，在正常拾取竞赛规则允许重量的物体时，反复动作上千次也不会出现结构变形或者断裂的情况，完全满足竞赛场景的使用强度要求。
