格斗竞技用小型对战机器人结构设计

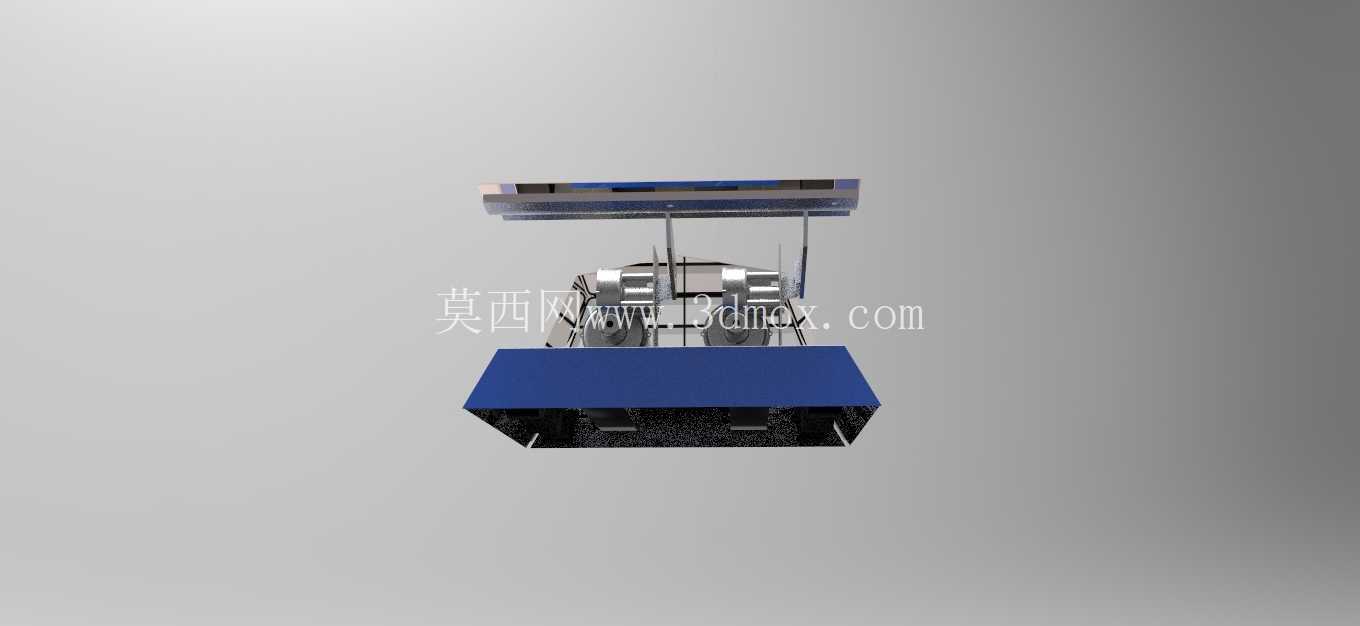

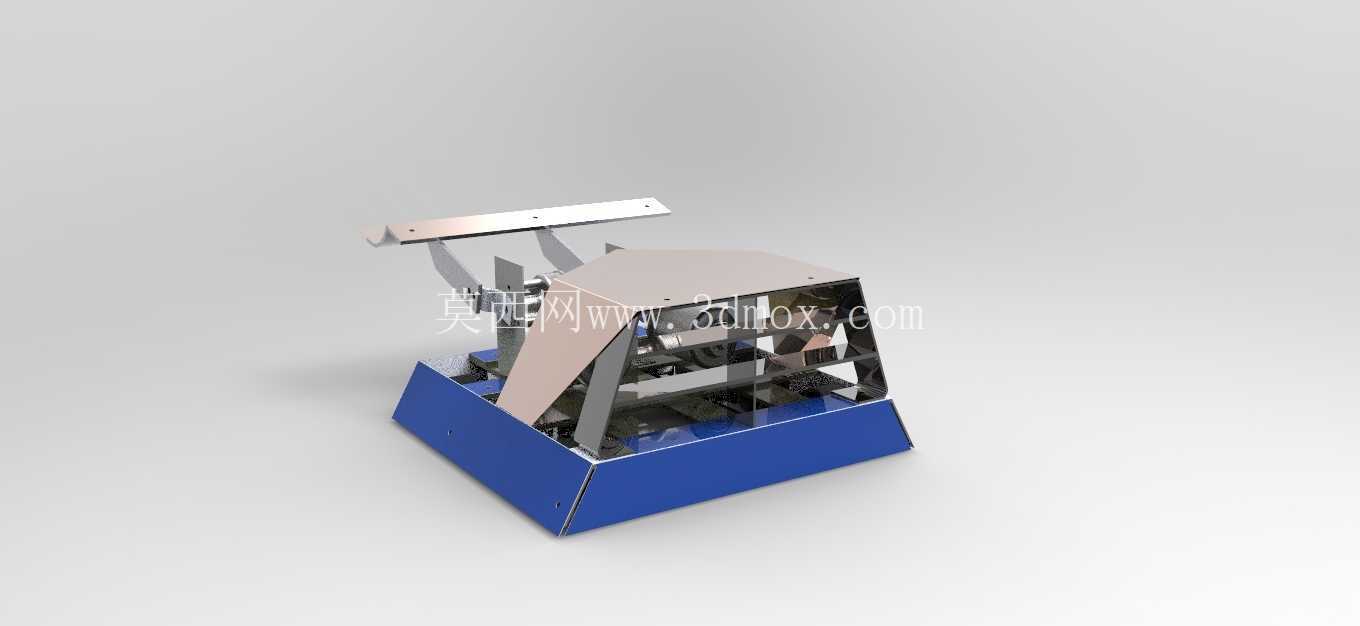

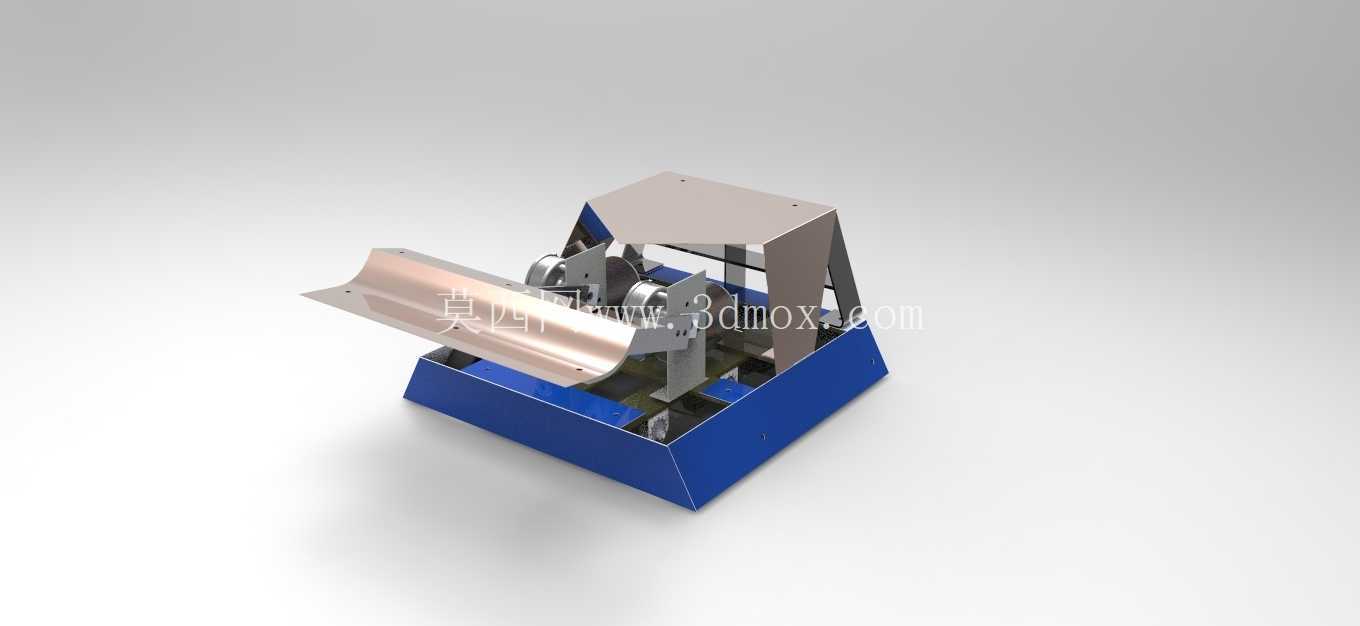

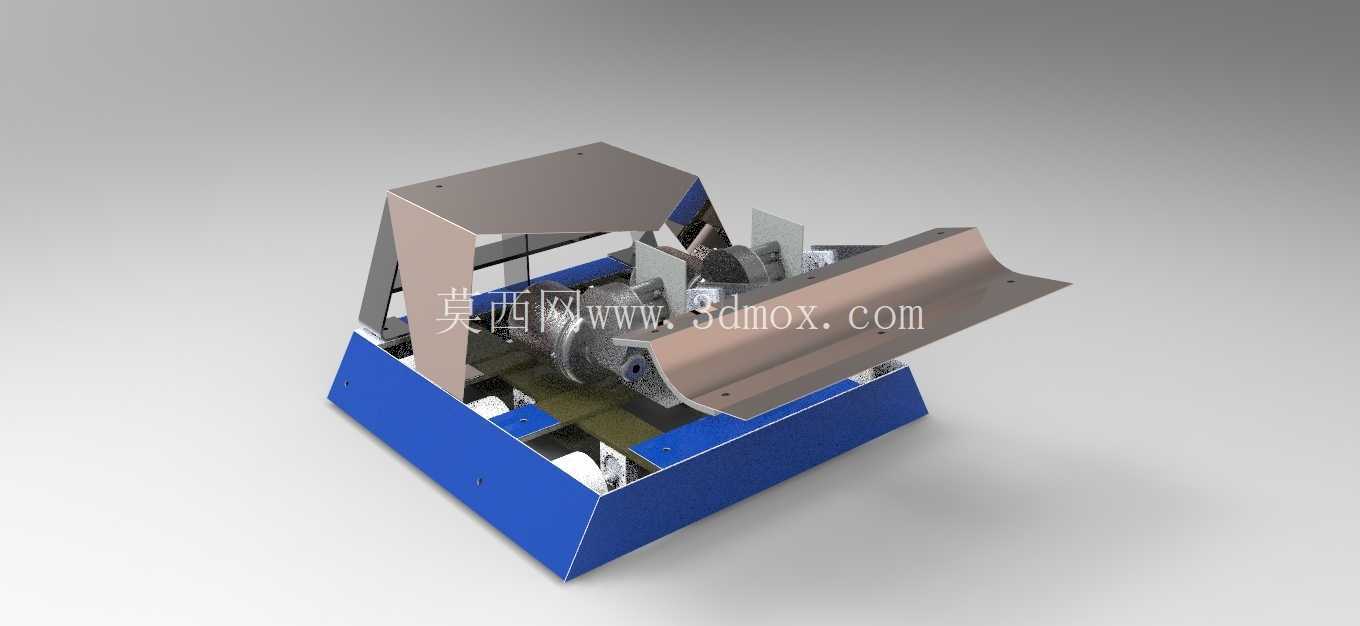

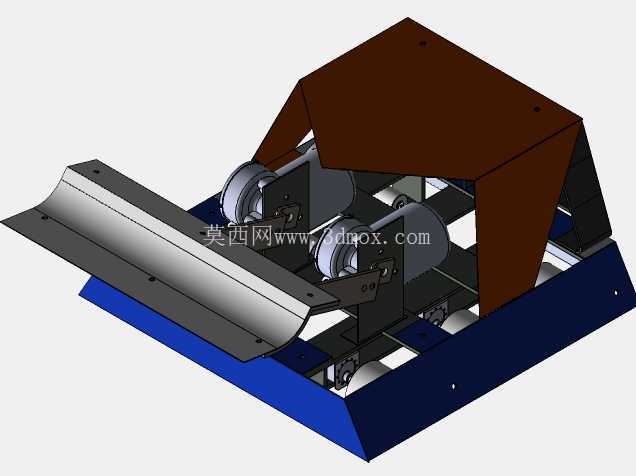

这款小型对战机器人的结构设计，核心面向桌面级格斗竞技赛事场景，整体采用下宽上窄的梯形基座布局，底部基座为一体化钣金折弯成型的蓝色承托结构，基座内部预留了驱动电机、控制电路板、供电模块的安装腔体，腔体侧壁设置有走线槽与固定螺柱位，可直接适配常规规格的直流驱动电机与标准舵机安装，无需额外加工转接件。基座上方的攻击执行端采用弧形铲板结构，铲板表面做了圆弧过渡处理，避免竞技过程中出现尖锐棱角造成的安全隐患，铲板通过双侧对称的摇臂结构与基座内部的驱动组件连接，摇臂转轴处采用自润滑铜套作为转动副，可在高频往复抬升、下压动作中降低摩擦损耗，保证攻击动作的响应速度与使用寿命。

从安装边界来看，整机底部的安装平面尺寸控制在200mm见方以内，整体高度不超过180mm，完全符合多数桌面级格斗机器人赛事的重量与尺寸组别要求，基座底部预留了四个橡胶防滑脚垫的安装孔位，可在竞技台面提供足够的摩擦力，避免动作执行过程中出现整机侧滑移位的问题。上部的防护顶盖采用倾斜式钣金结构，通过四颗内六角螺丝与基座框架连接，既可以对内部的传动组件、电控模块形成物理防护，抵御对战过程中来自上方、侧方的冲击，倾斜的坡面设计也能将对方的攻击作用力导向侧方，降低直接冲击对内部结构的损伤。

设计过程中优先考虑了结构的易维护性，所有外露连接螺丝均采用统一规格的内六角螺栓，拆卸时无需更换多种工具，上部防护顶盖拆除后即可直接接触到所有传动部件与电控模块，可快速完成故障排查、零件更换与电池替换。双侧摇臂的传动结构采用对称设计，左右两侧的零件完全通用，可降低备件储备的成本，摇臂与铲板的连接位置设置有长条形调节孔，可根据竞技需求微调铲板的初始抬升角度，适配不同的对战策略，既可以将铲板调低至贴近台面位置完成铲击动作，也可以调高铲板角度实现抬升、掀翻对手的操作。

在功能实现层面，该结构可支持铲击、抬升两种核心攻击动作，驱动摇臂动作的舵机直接安装在基座内部的加强筋安装位上，安装位周围做了加厚处理，可承受舵机高频动作产生的反冲击力，避免长期使用后出现安装位开裂、变形的问题。基座内部的配重安装位可根据实际对战需求添加配重块，调整整机的重心位置，将重心控制在基座几何中心偏下的位置，进一步提升整机的抗冲击稳定性，即使受到侧向撞击也不易发生侧翻。铲板的边缘做了卷边处理，既提升了铲板自身的结构强度，也能在铲击对手时更好地楔入对方机器人的底部间隙，完成抬升动作。

从实际应用场景出发，这类小型对战机器人除了用于常规的竞技赛事、科创教学场景外，也可作为机械结构设计的教学案例，帮助初学者理解连杆传动、结构受力分析、钣金结构设计的相关知识点，整机所有结构件均采用常规的钣金加工、3D打印即可完成制作，无需特殊的加工工艺，零部件的加工公差要求控制在0.2mm以内即可完成顺利装配，装配完成后各转动副无卡滞、虚位问题，动作执行顺畅。结构设计过程中特意规避了非标定制零件的使用，所有连接紧固件、转动副配件、驱动元件均采用市售标准件，可大幅降低制作成本与组装难度，适合个人爱好者、学生群体自行制作组装。
