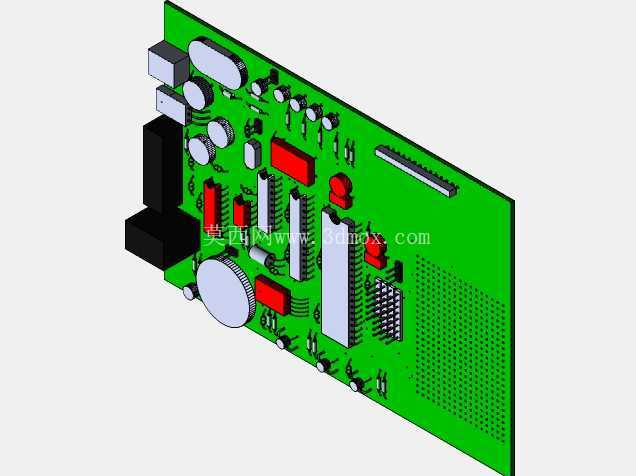

Microchip Picdemo 2 Plus开发板结构设计

　　在嵌入式开发与电子原型验证场景中，这类开发板是工程师开展PIC系列单片机程序调试、外设功能验证的核心硬件载体，可覆盖工业控制节点开发、小型智能硬件原型搭建、教学实验演示等多类使用场景。从结构设计层面看，整块板件以FR-4环氧玻纤基板为基础载体，板上元件布局遵循信号流向优先的排布逻辑，电源输入模块设置在板体侧边，外接直流电源接口搭配独立的电源滤波电容组，可有效降低电源纹波对核心控制电路的干扰，避免高频信号串扰导致的程序运行异常。

　　核心主控芯片采用直插式封装布局，周边预留了足够的插拔操作空间，方便工程师配合仿真器完成程序烧录与在线调试，同时芯片周边排布的晶振、复位电路元件均按照最短走线原则布置，尽可能缩短高频信号的传输路径，减少信号衰减与电磁辐射。板载的多组排针接口沿板体长边排布，涵盖通用IO口、串口、SPI接口等常用外设连接端，接口间距严格遵循标准2.54mm排针间距规范，可直接适配市面上通用的杜邦线、扩展模块，无需额外定制转接件即可快速外接传感器、执行器等外围器件。

　　板体上设置的多组不同容值的电解电容、陶瓷电容分别对应不同电路模块的去耦需求，电源回路处的大容量电解电容负责稳定整体供电电压，每个芯片引脚旁的小容量陶瓷电容则负责滤除高频噪声，从结构布局上保障电路运行的稳定性。从安装边界来看，板体四角预留了标准的安装孔位，孔位周边做了露铜接地处理，既可以通过铜柱将板件固定在塑料外壳或者实验台架上，也能通过安装孔实现板体的接地连接，降低静电放电对电路的损坏风险。板体一侧设置的DB9串口接口、USB接口位置均做了结构避让，当板件固定在外壳内时，外接接口可刚好对齐外壳上的开孔位置，无需额外调整结构即可完成外接线路的插拔操作。

　　板上的LED指示灯、轻触按键均布置在板体靠近操作者的一侧，当开发板放置在实验台面上时，工程师无需挪动板件即可直观查看电源状态、程序运行指示灯状态，也可快速按下复位按键、功能按键完成调试操作。在建模过程中，所有元件的封装尺寸均严格按照实际物料的三维尺寸搭建，直插元件的引脚长度、贴片元件的焊接高度都与实际生产物料保持一致，可直接用于开发板外壳的结构设计验证，提前排查外壳与板上元件的干涉问题，也可用于生产工装的定位设计，通过三维模型提前确认测试探针的位置、工装压块的避让区域，减少实际打样过程中的反复修改成本。对于嵌入式开发团队而言，精准的三维结构模型还可用于产品前期的结构堆叠验证，在外壳开模前就确认板件与外壳、显示屏、外接端子的配合尺寸，避免后期因结构干涉导致的电路板改版，大幅缩短产品从原型到量产的开发周期。板上的散热区域做了网格铺铜设计，对应的三维模型中也还原了铺铜区域的网格结构，可用于热仿真分析时的模型导入，提前评估大电流元件工作时的板体温升情况，优化元件布局与散热路径。
