集成Arduino安装座的手持机器人操控装置

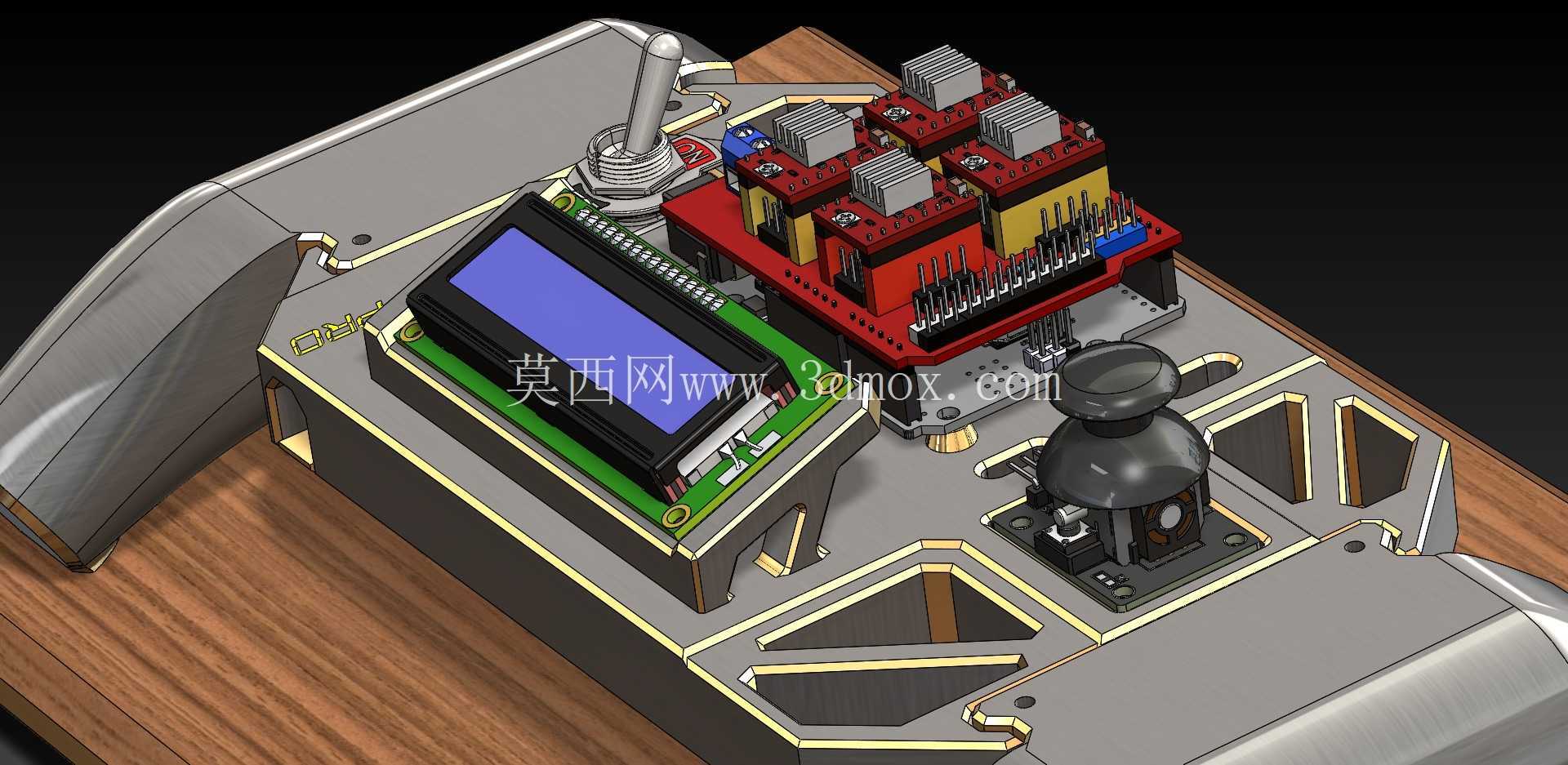

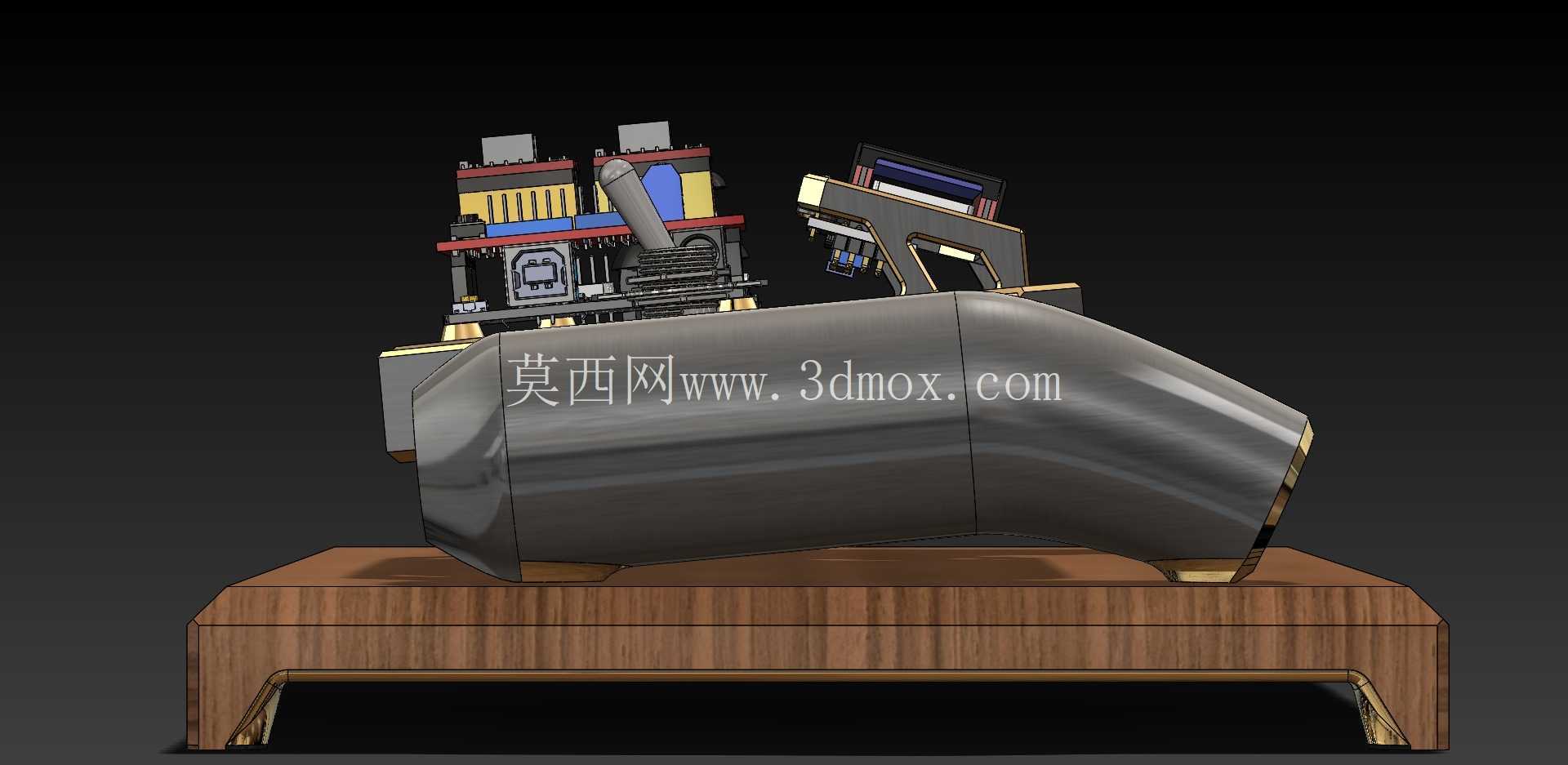

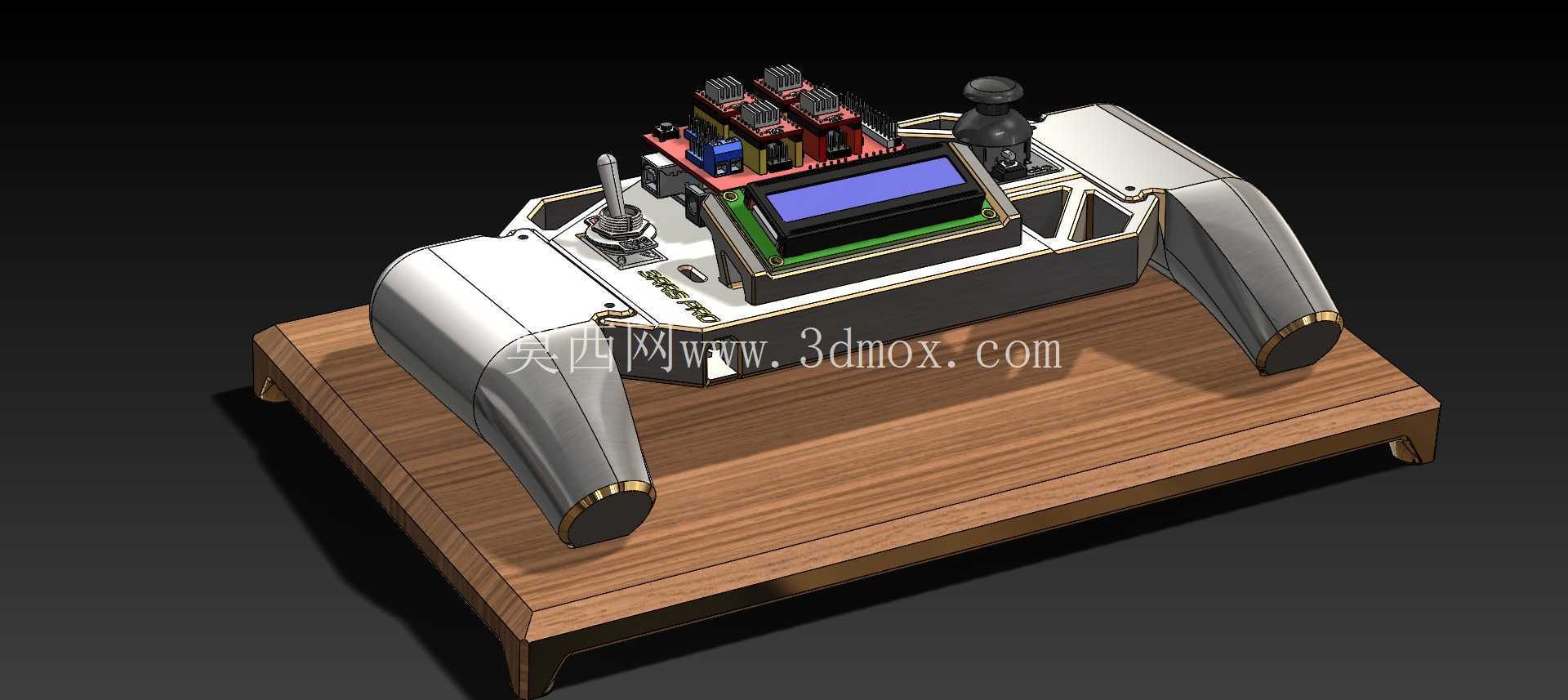

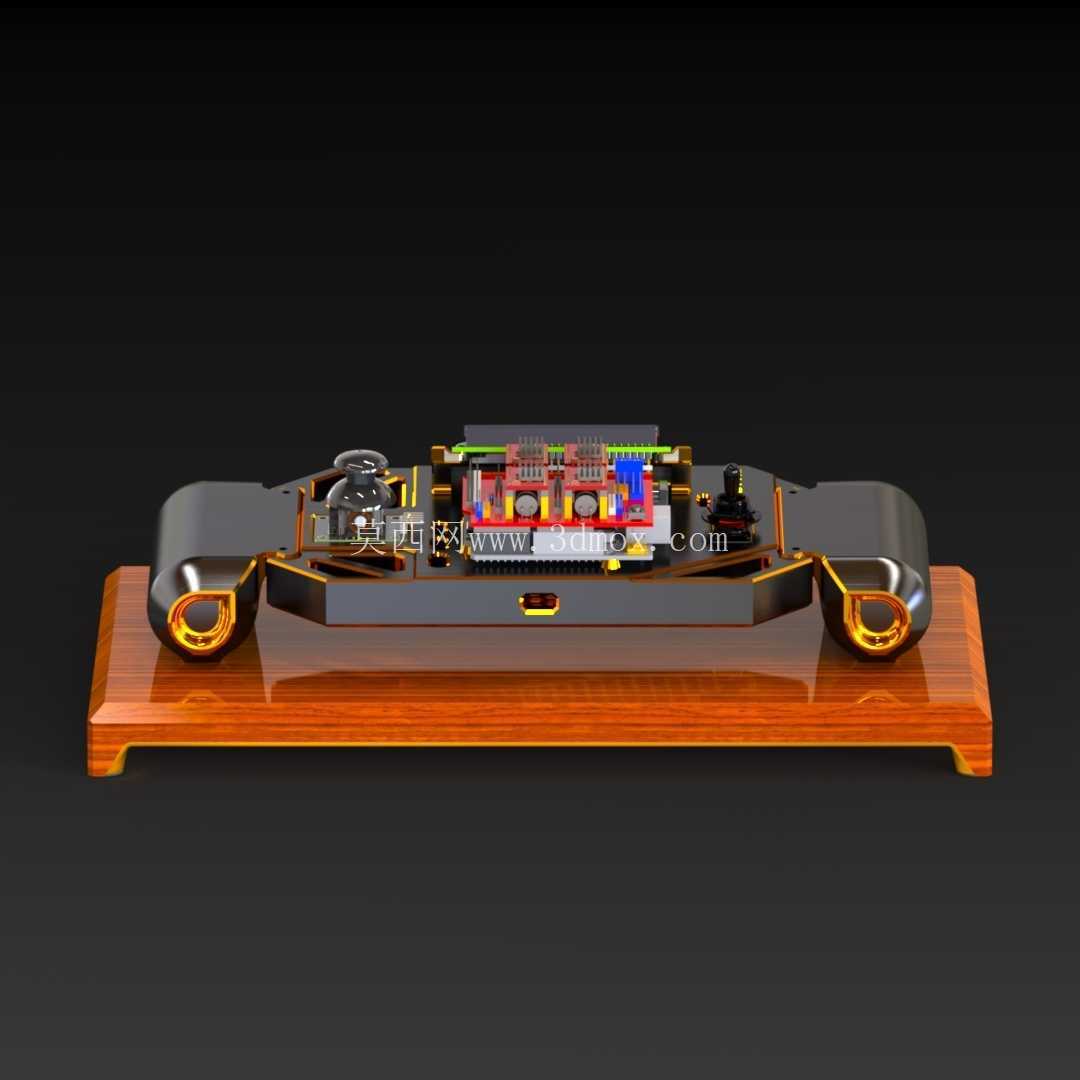

　　这款手持操控装置的核心定位是为小型移动机器人、桌面级CNC设备提供便携化的手动控制终端，区别于固定安装的工业控制柜，它采用双手持握的人体工学外形，两侧握持区域做了贴合手掌弧度的曲面过渡，长时间握持操作不易产生疲劳感，适合机器人调试阶段的近距离手动操控、小型设备的点位示教、创客项目的手动指令输入等场景。在结构布局上，装置正面预留了20°倾斜角的LCD屏幕安装位，这个倾斜角度是经过实际操作视角验证的，手持状态下视线自然下垂即可完整读取屏幕显示的参数信息，无需刻意调整手腕角度或低头查看，避免了常规垂直安装屏幕在手持场景下的视角反光、识别困难问题。

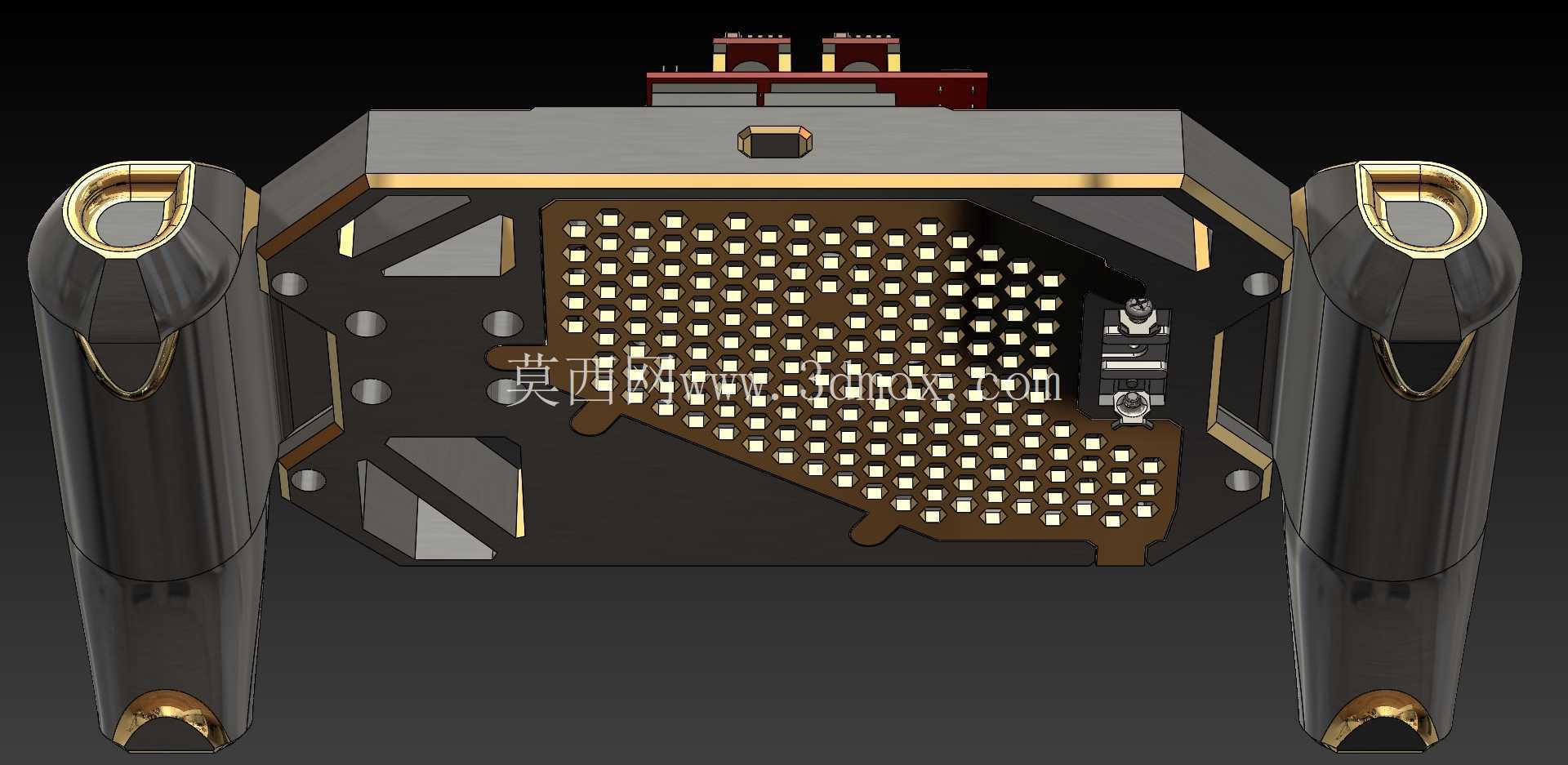

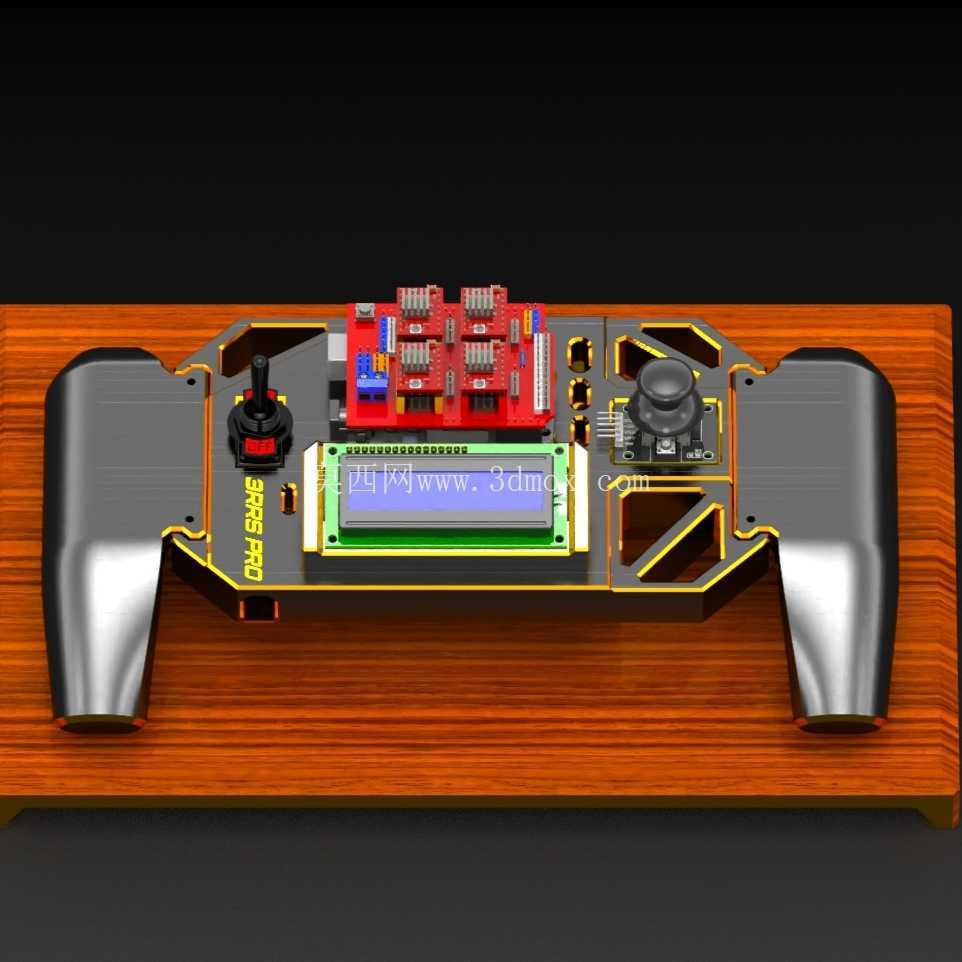

　　操控区域的布局遵循高频操作优先的原则，左侧设置摇杆安装座，对应设备的运动方向控制，右侧设置旋钮类操控元件安装位，对应参数微调、功能切换等操作，拇指可无大幅位移覆盖所有核心操控元件，操作路径最短。装置内部设计了完整的走线腔体，所有电子元件的连接线路均可收纳在腔体内部，避免线路外露造成的拉扯损坏、信号干扰问题，同时在电子元件安装位周边设置了多个检修槽，无需完全拆解外壳即可完成线路排查、元件更换等维护操作，大幅降低后期维护的拆解工作量。安装固定方面，所有元件的安装均采用标准M3螺栓连接，适配市面上绝大多数通用电子模块的安装孔位，组装时搭配10-15mm长度的螺栓即可完成全部结构的锁紧，无需定制特殊规格的紧固件，降低物料采购难度。

　　整个壳体结构专门针对FDM 3D打印工艺做了适配优化，所有壁厚均设置为1.5mm以上的可打印厚度，无小于45°的大角度悬空结构，打印时无需添加大量支撑即可完成成型，打印完成后仅需简单去除少量支撑毛刺即可进行组装，适合创客、小型研发团队快速打样制作。结构通用性上，这款装置并非仅适配单一类型的机器人，其安装座预留了足够的扩展空间，除了适配三自由度球体平衡机器人的控制需求外，也可通过更换内部控制模块、调整接线定义，适配各类需要CNC电机控制、手动摇杆操作的项目，比如小型机械臂的手动示教、移动底盘的遥控操作、桌面级雕刻机的手动进给控制等场景。

　　需要注意的是，结构设计中预留的Arduino堆叠模块、LCD屏幕、摇杆模块、电源开关等元件的安装位仅做尺寸适配参考，实际使用时可根据项目需求更换不同型号的对应元件，只要安装孔位、外形尺寸在预留边界范围内均可正常装配。在安装边界尺寸上，装置整体宽度适配成年人双手持握的合理范围，握持区域的厚度控制在25mm以内，保证握持时的包裹感，正面元件安装区域的平面度公差控制在0.2mm以内，保证电子元件安装后不会出现翘边、接触不良等问题，内部走线腔体的净空高度预留了8mm，足够容纳杜邦线、细导线等常规连接线路，不会出现线路挤压造成的绝缘层破损问题。两侧握持区域的底部做了圆弧收边处理，放置在桌面时不会出现硌手的棱角，同时底部预留了可选的挂绳孔位，可根据使用需求加装挂绳，防止操作时设备滑落损坏。
