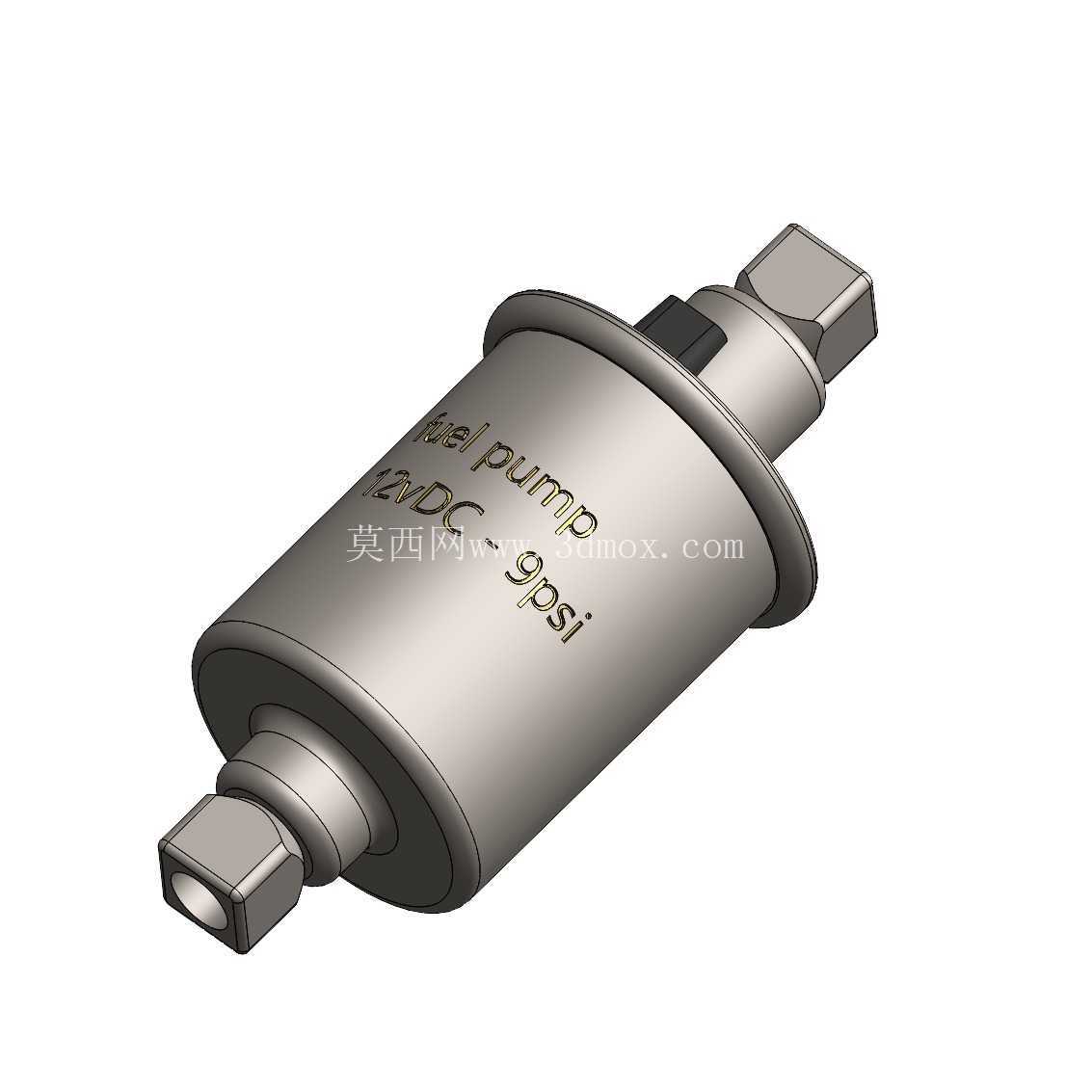

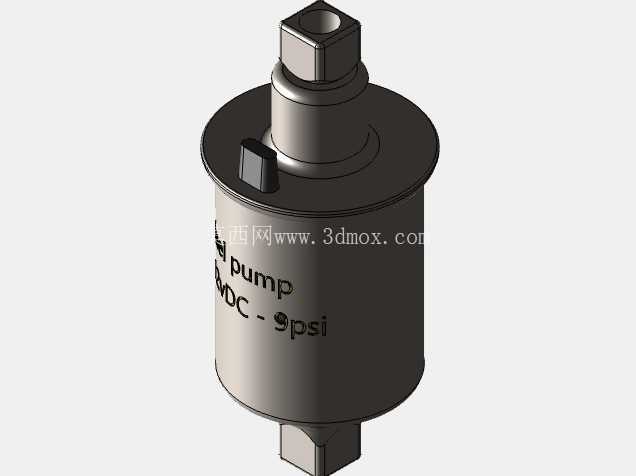

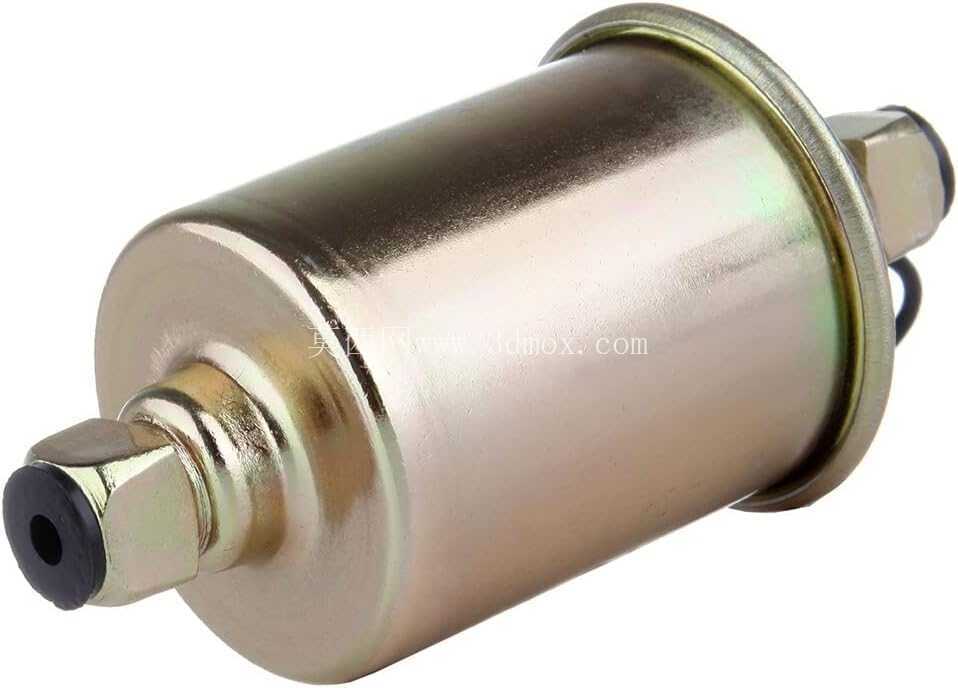

小型燃油输送加压泵三维结构设计

这款定排量燃油泵的三维结构，完全围绕小型动力单元的供油需求搭建，日常在小排量通用发动机、轻便摩托、改装代步车的燃油供给回路里出镜率极高，核心作用是把燃油箱内的燃油加压后稳定输送到化油器或者电喷系统的供油端，保证喷油或者进油环节的压力稳定，避免因供油压力不足出现动力断档、怠速不稳的问题。

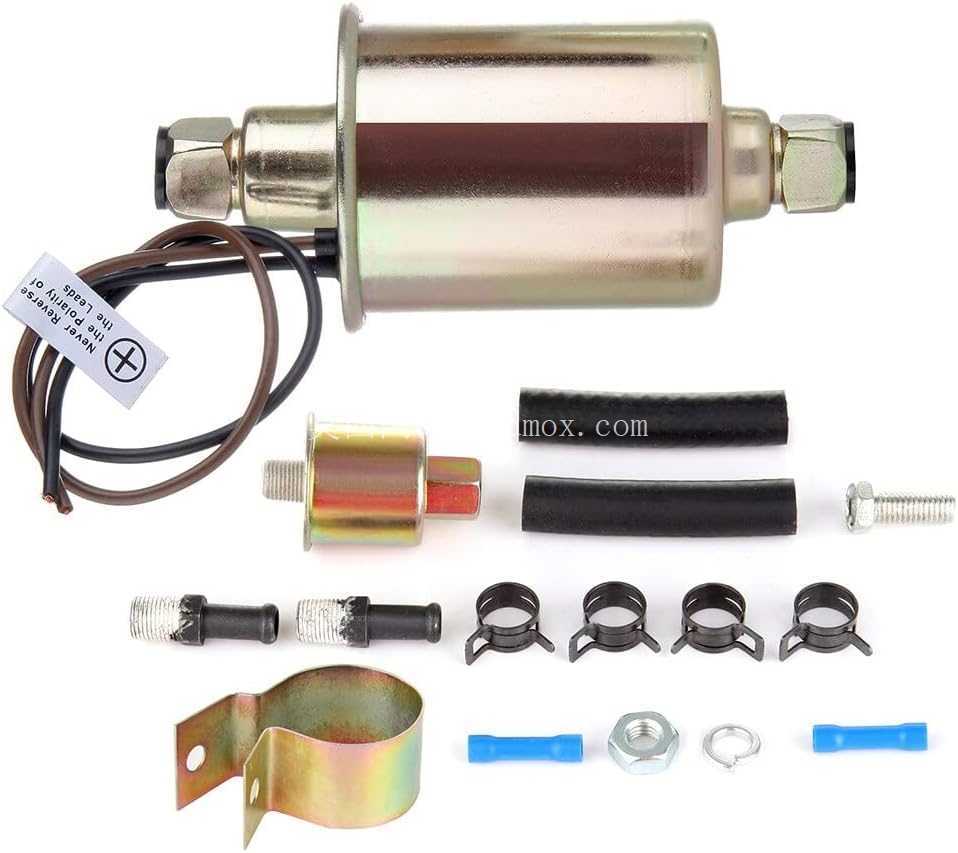

从实际安装场景来看，这类泵大多布置在油箱到发动机的供油管路中段，部分改装场景也会直接内置在油箱内部，所以建模时特意把两端的快插接口做了标准化的尺寸约束，两端接头的对边尺寸、插入深度都参考市面通用的燃油管快插标准做了匹配，安装时不需要额外做转接件，直接对应6mm或者8mm内径的耐油燃油管就能完成装配，整体柱形的筒体直径控制在42mm，总长度不含接头为95mm，算上两端接头的总长度在120mm左右，安装时只需要预留直径48mm、长度130mm的筒状安装空间即可，筒体侧面预留的卡接位可以配合橡胶减震抱箍固定在车架或者发动机舱的支架上，避免车辆运行过程中的振动导致泵体移位、管路松脱。

结构设计上没有做多余的复杂结构，筒体采用旋压密封的金属外壳，内部集成了直流驱动电机、叶轮泵腔、单向止回阀三个核心模块，建模时把外壳表面的参数标识做了凹凸特征还原，12V直流供电的接线位在筒体侧面的凸起位置，接线端做了防水台阶设计，避免车辆涉水或者雨天行驶时水汽进入接线端造成短路。泵腔的流道做了等截面的平滑过渡设计，减少燃油在泵内流动的阻力，定排量的结构特性决定了它在额定12V电压下的输出流量稳定在30L/h，输出压力稳定在9psi，刚好匹配小排量发动机怠速到全负荷工况的供油需求，不会因为压力过高导致油管胀裂、喷油过浓，也不会因为压力不足导致高速工况下供油跟不上。

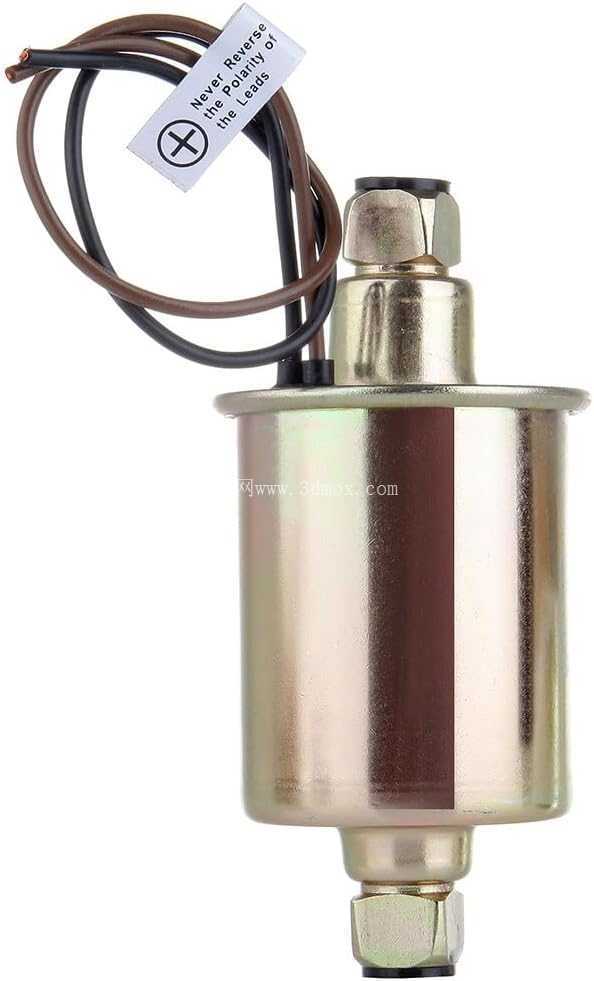

做这款模型的结构还原时，特意把内部的流道和外部的安装特征做了分离式的建模处理，方便结构设计人员直接调取模型做管路布置的干涉检查，也可以根据实际的安装空间调整两端接头的朝向，不需要重新拆分模型。在实际选型参考时，这款泵的安装边界没有特殊要求，只需要保证安装位置低于油箱最高液面或者处于燃油可自流到泵入口的位置，避免泵长时间空转磨损内部叶轮，筒体的金属外壳本身可以作为接地端，安装时不需要额外布置接地线路，侧面的接线端区分正负极，反接会导致泵反转无法正常泵油，建模时也在接线位做了隐性的极性标识特征，方便装配时识别。

从工程应用的角度来说，这类小型燃油泵的结构通用性极强，除了常规的摩托、小型发动机使用，也可以用在小型燃油发电机组、园林机械、改装卡丁车的供油系统里，模型还原的所有安装尺寸、接口尺寸都和市面量产的通用款燃油泵完全一致，不管是做设备的供油系统设计，还是做替换件的测绘参考，都可以直接调取模型做装配验证，不需要反复测量实物尺寸。泵体两端的接头采用和筒体同轴的设计，安装时管路可以顺着筒体轴线方向布置，不会出现管路弯折导致的供油阻力变大，筒体表面的防滑滚花特征在建模时也做了还原，方便安装时用工具夹持泵体拧紧接头，不会因为表面光滑导致装配时打滑。
