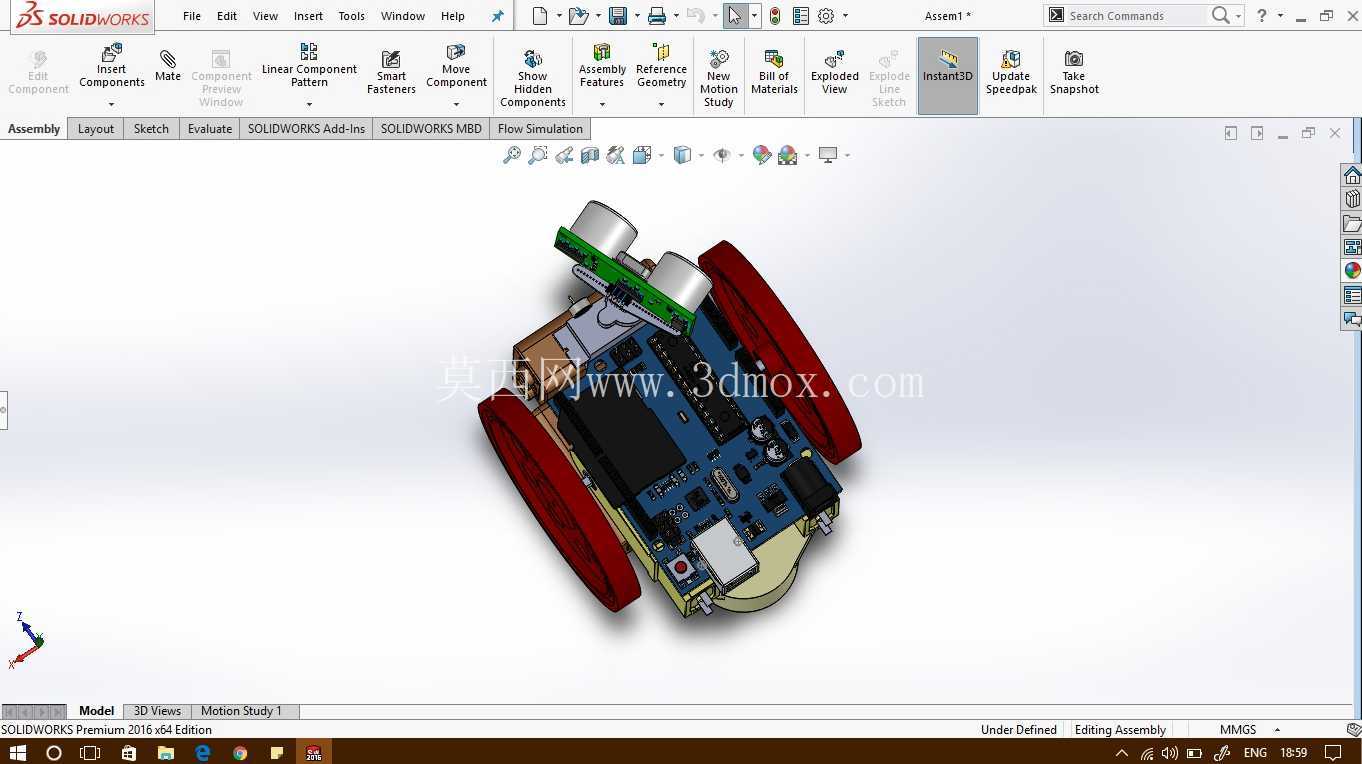

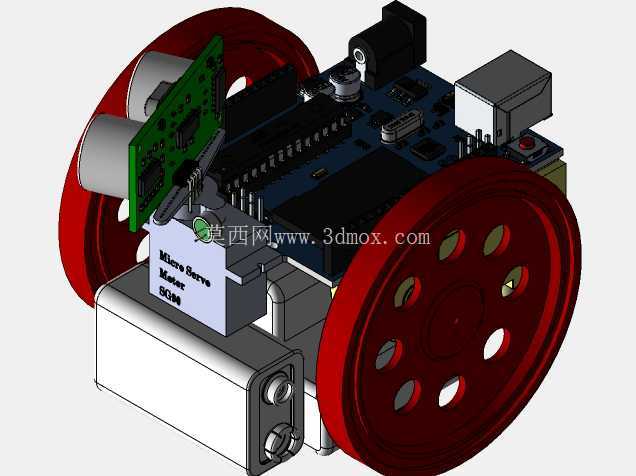

带超声波避障模块的双轮便携移动机器人

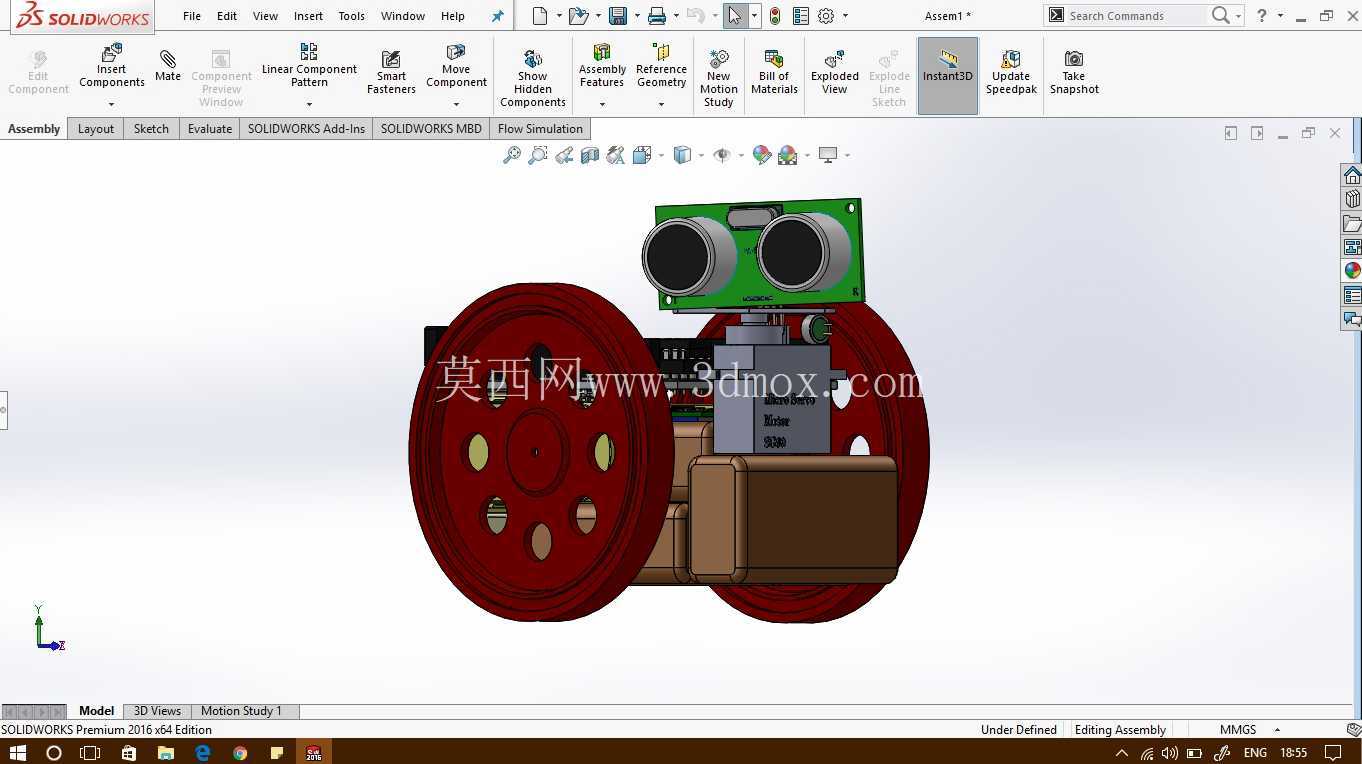

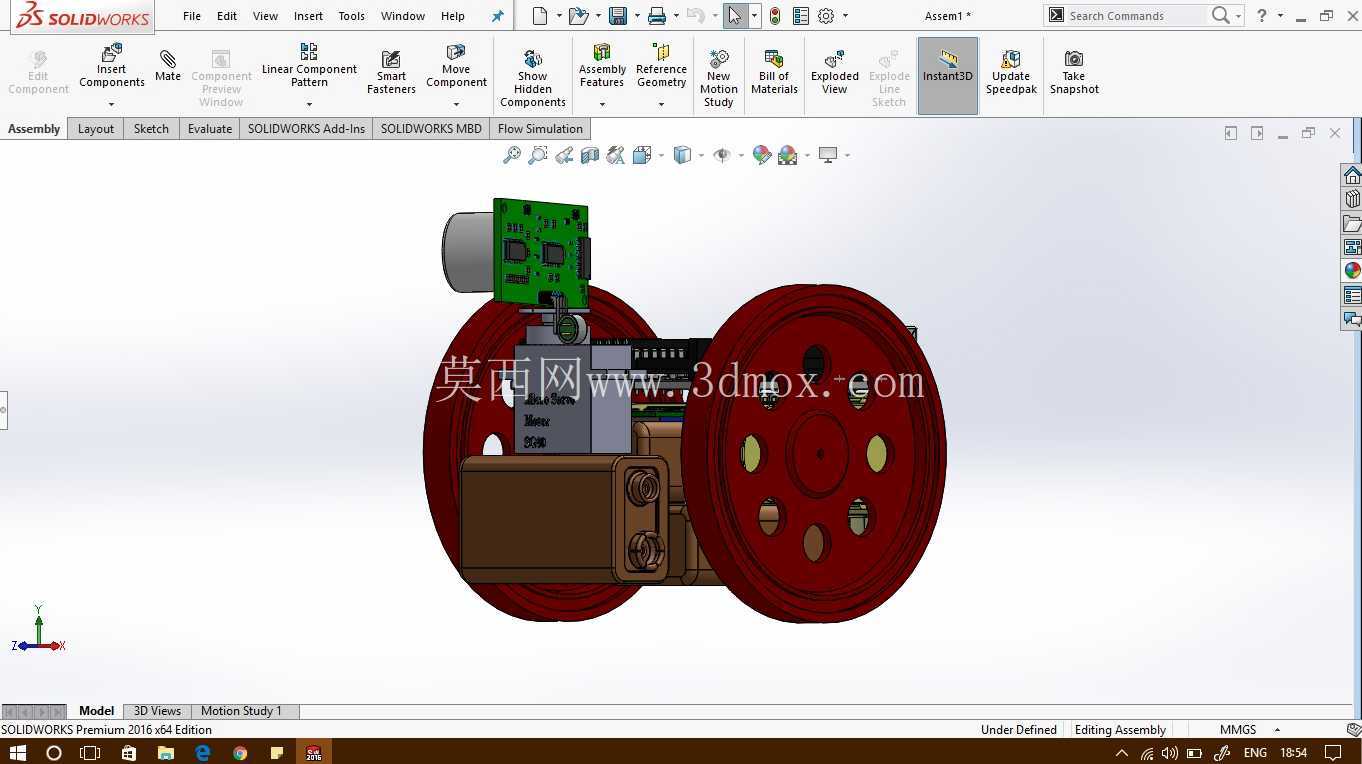

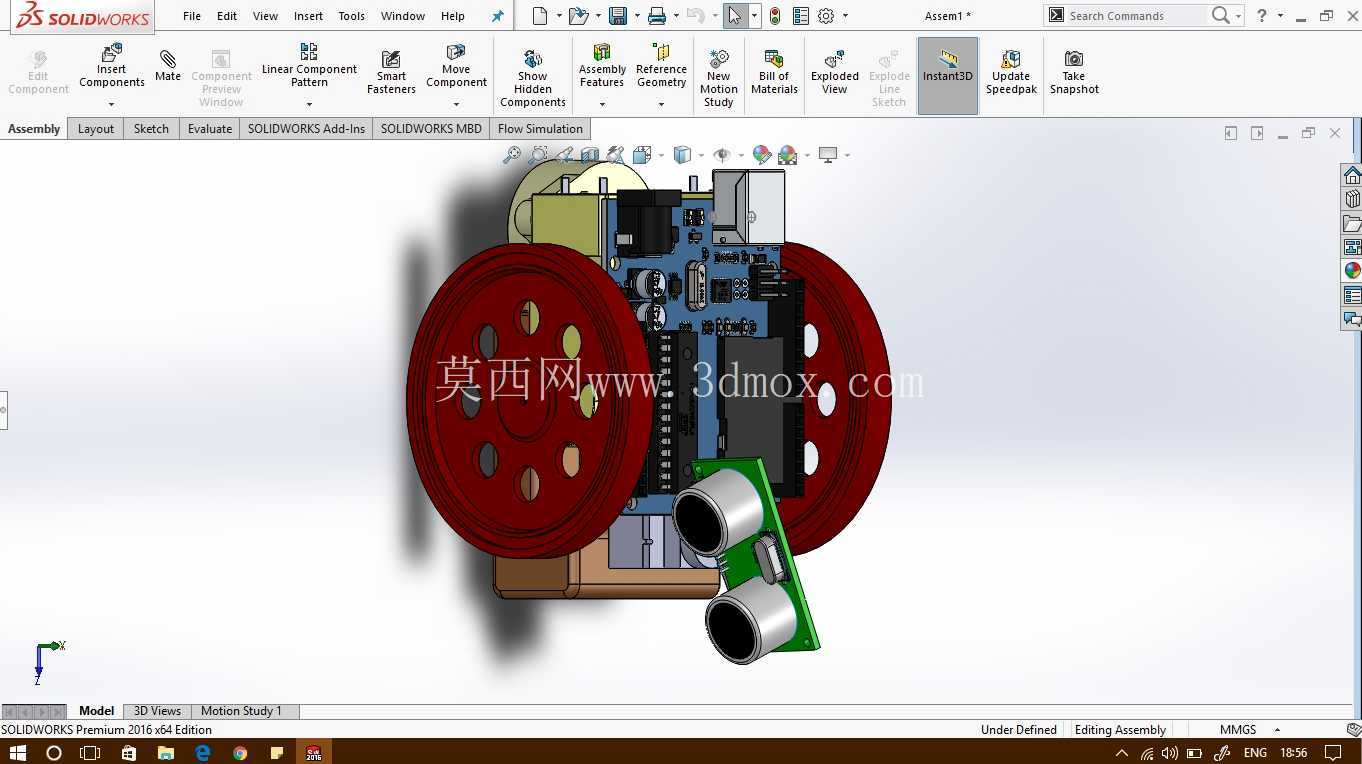

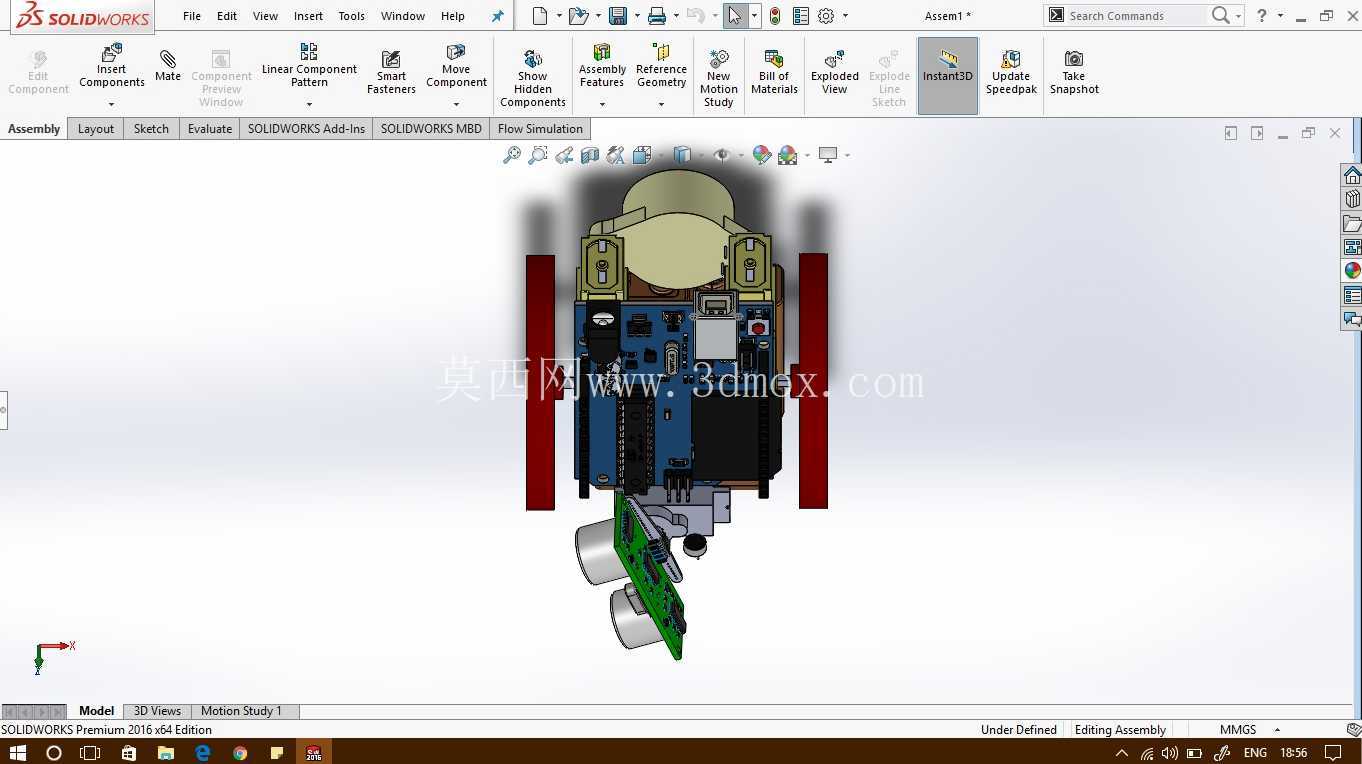

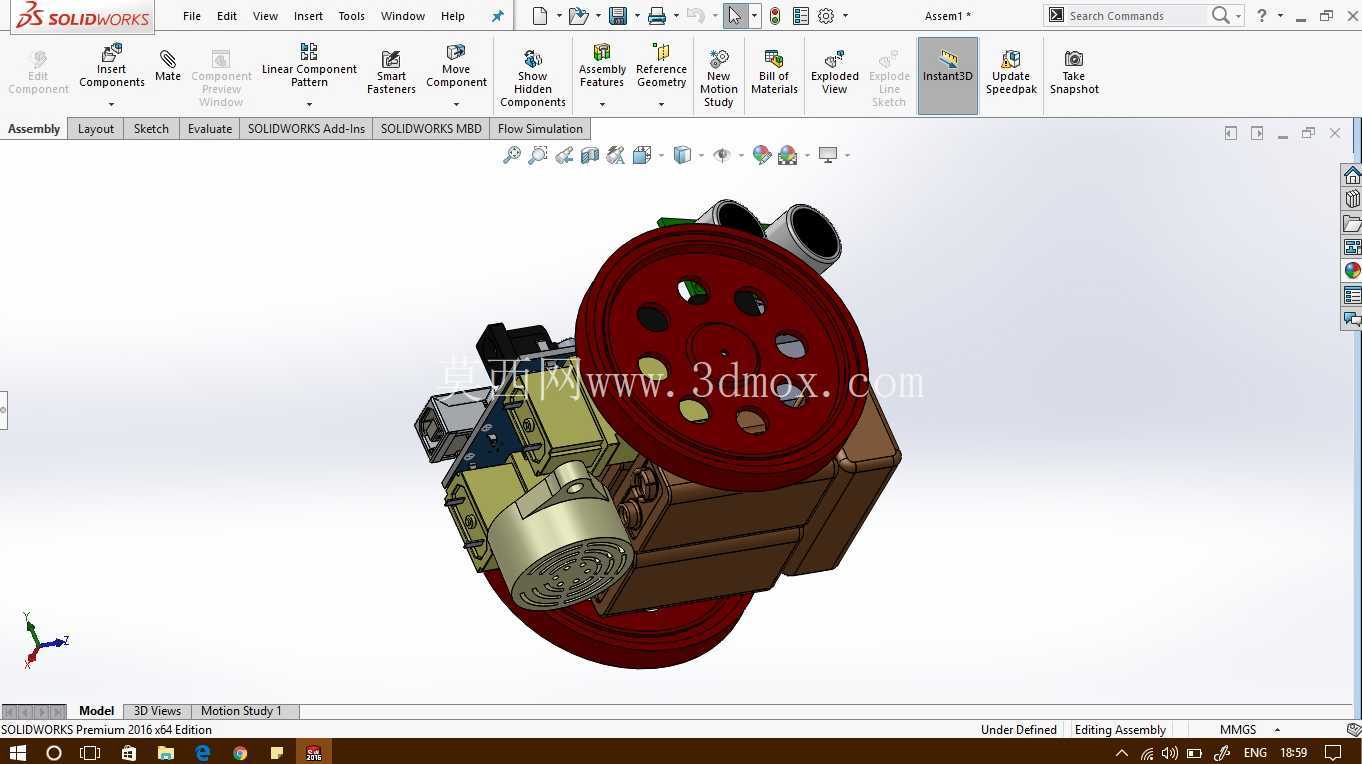

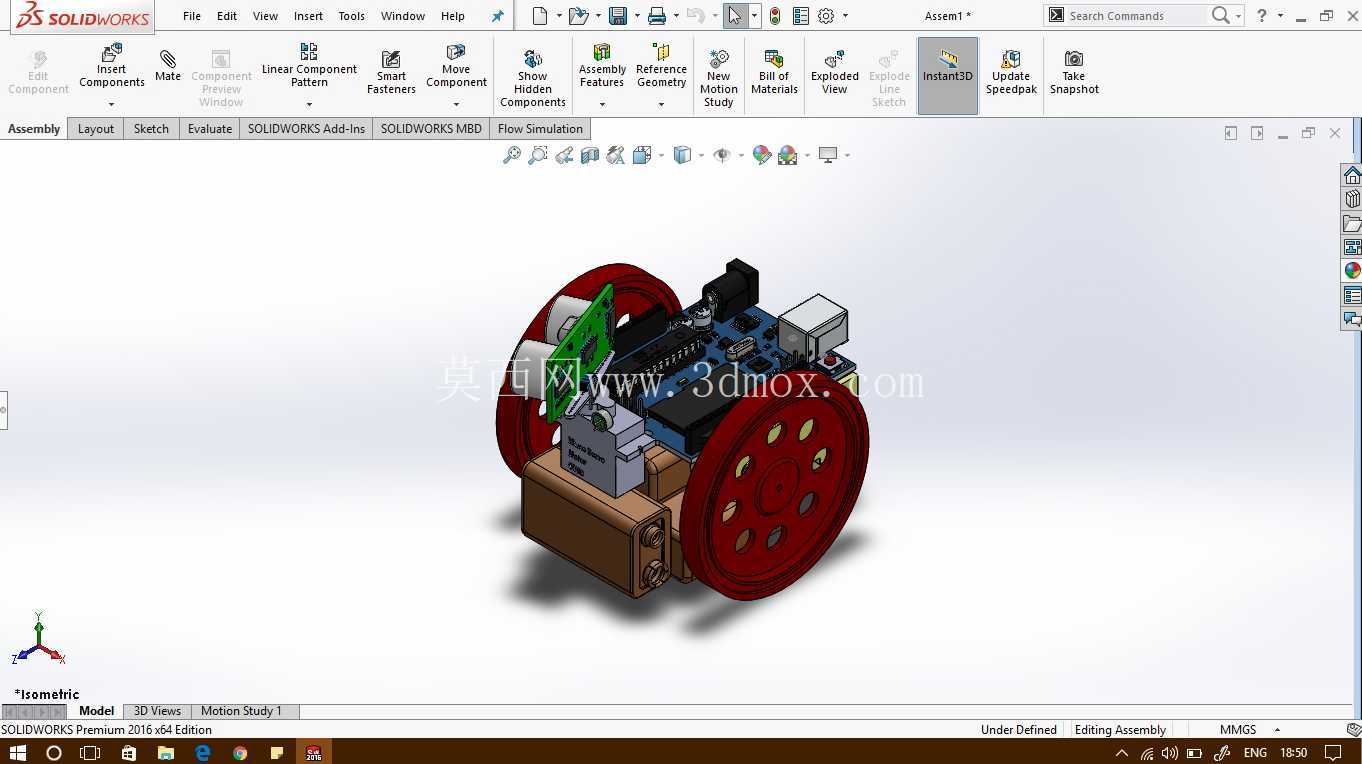

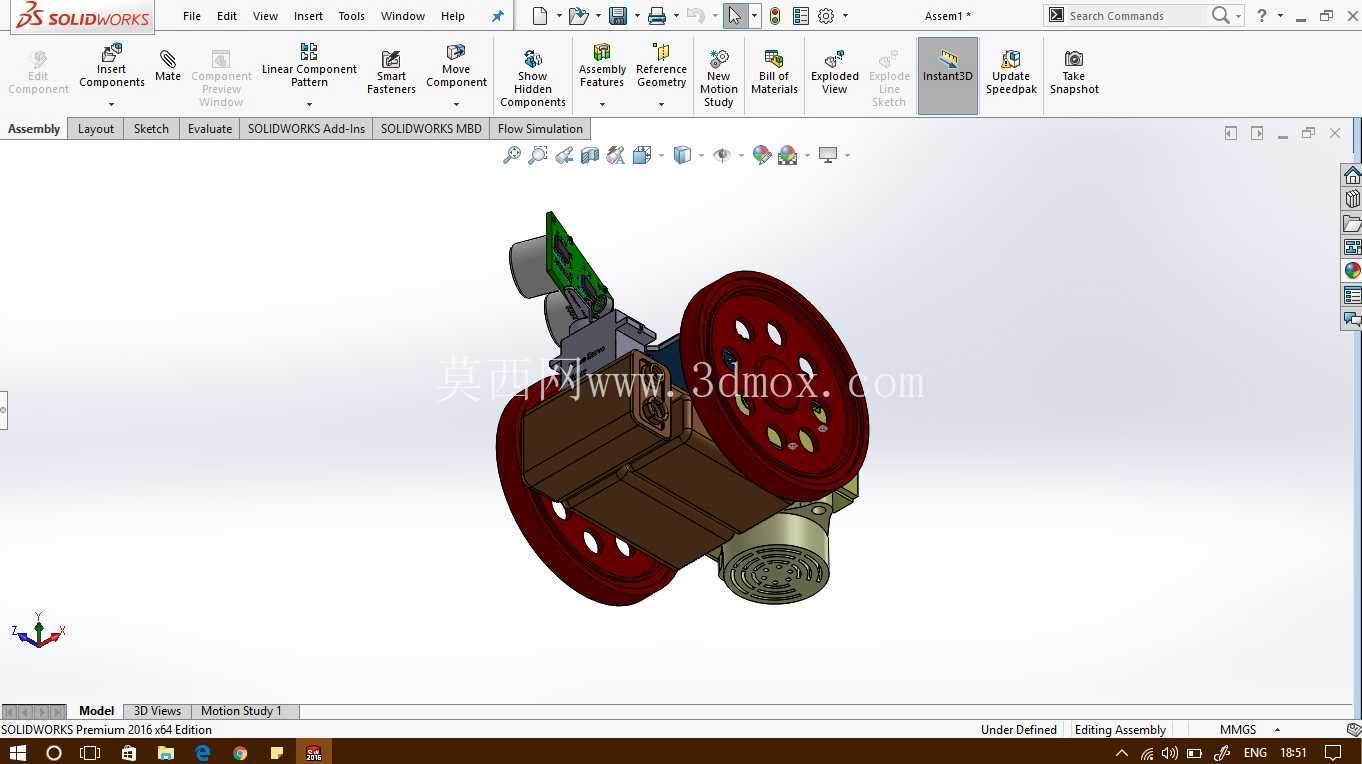

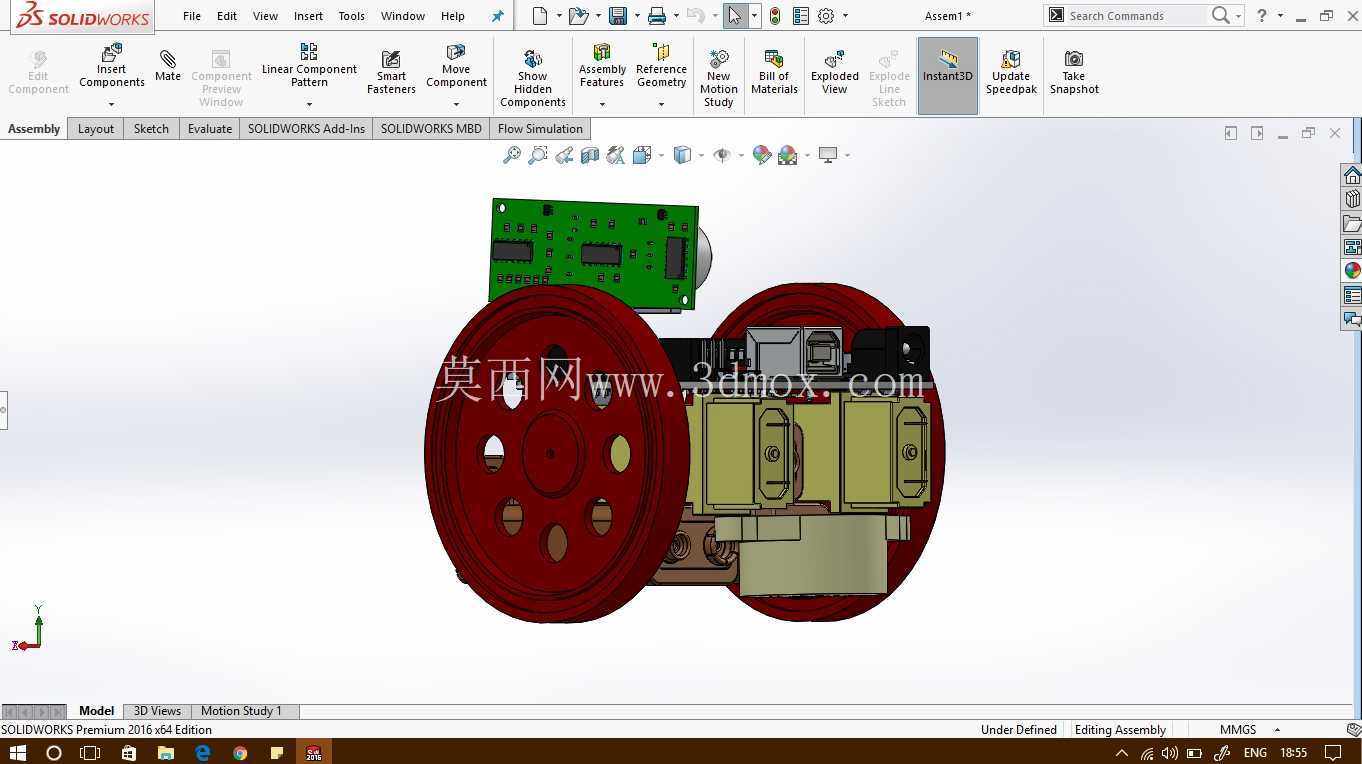

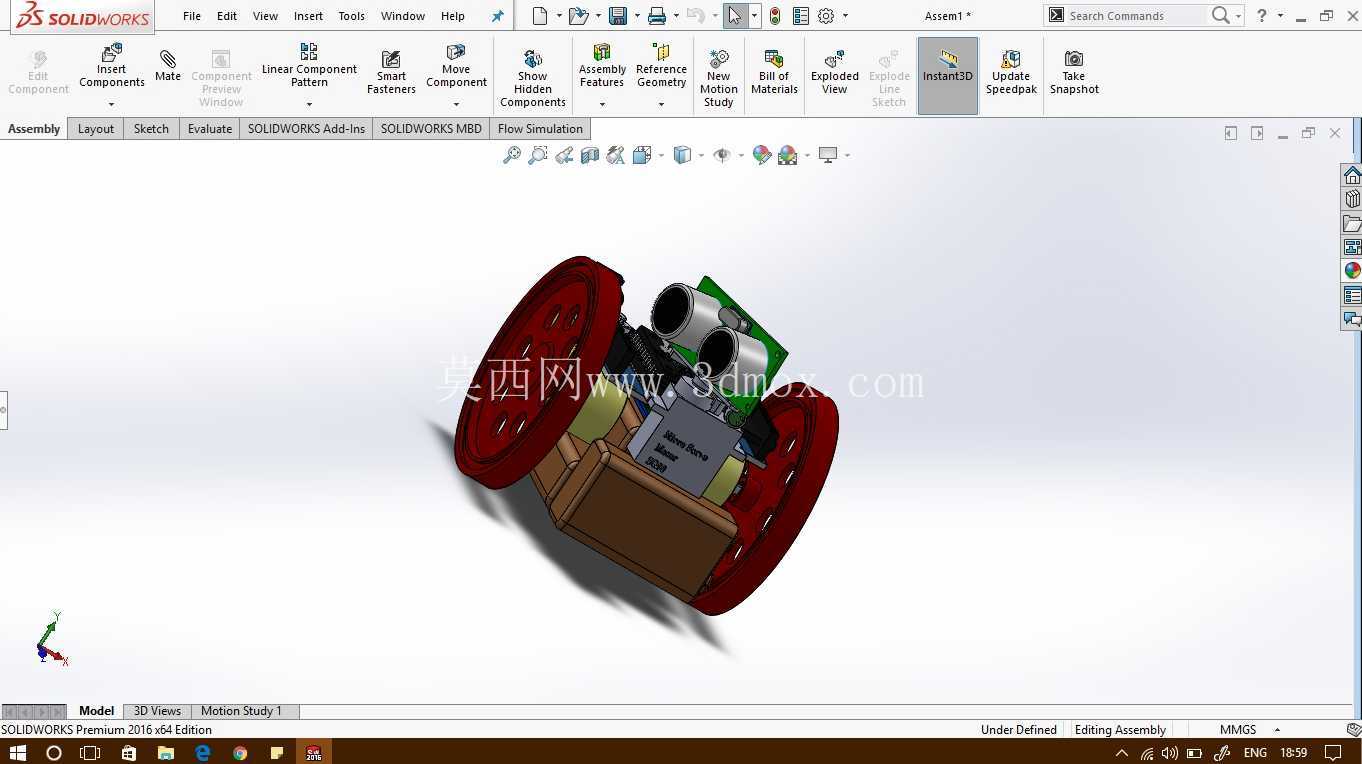

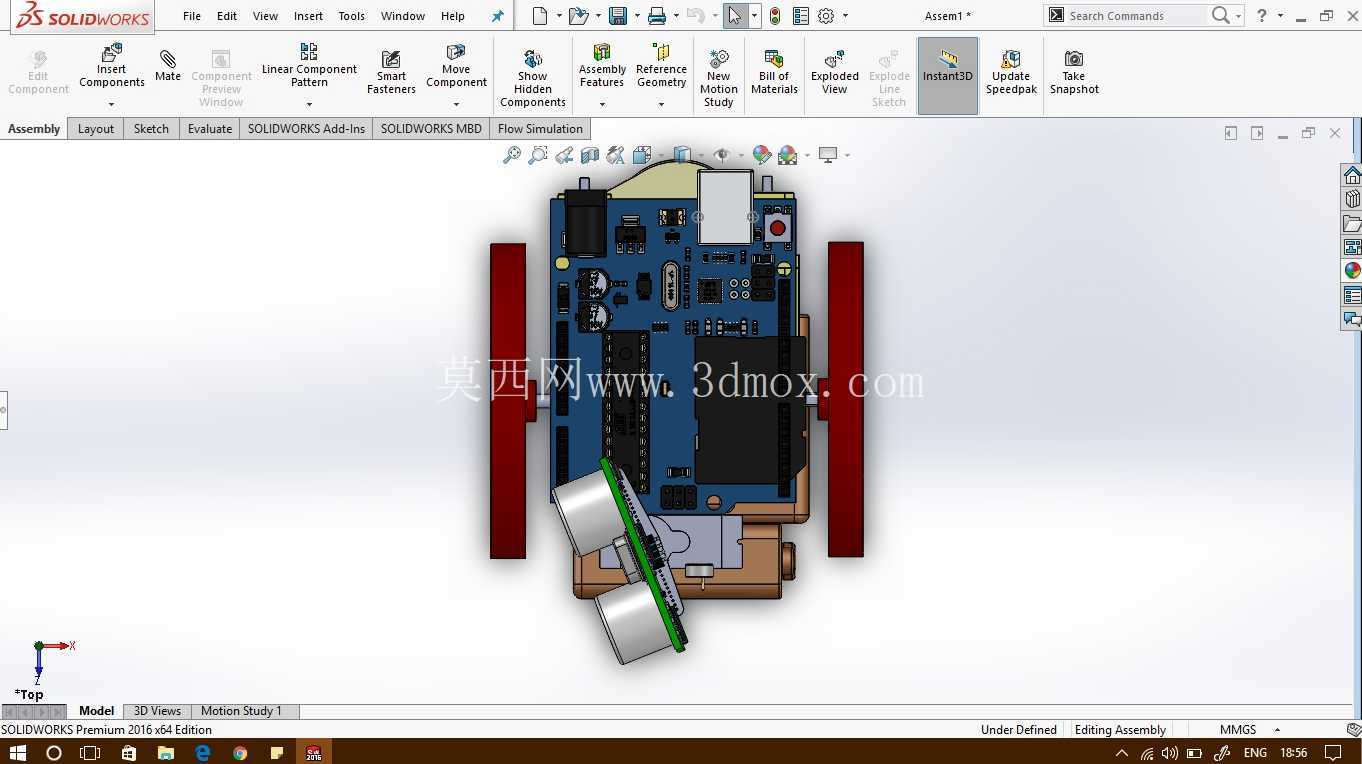

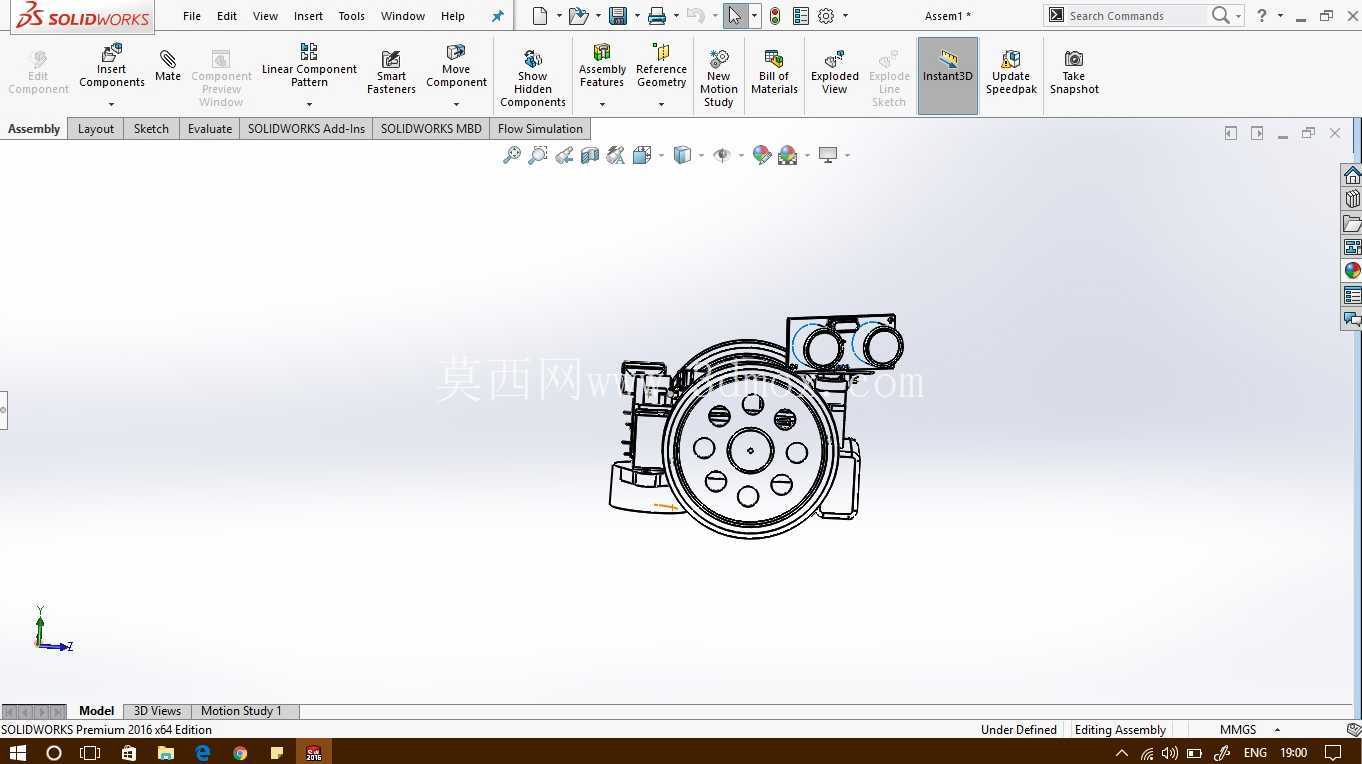

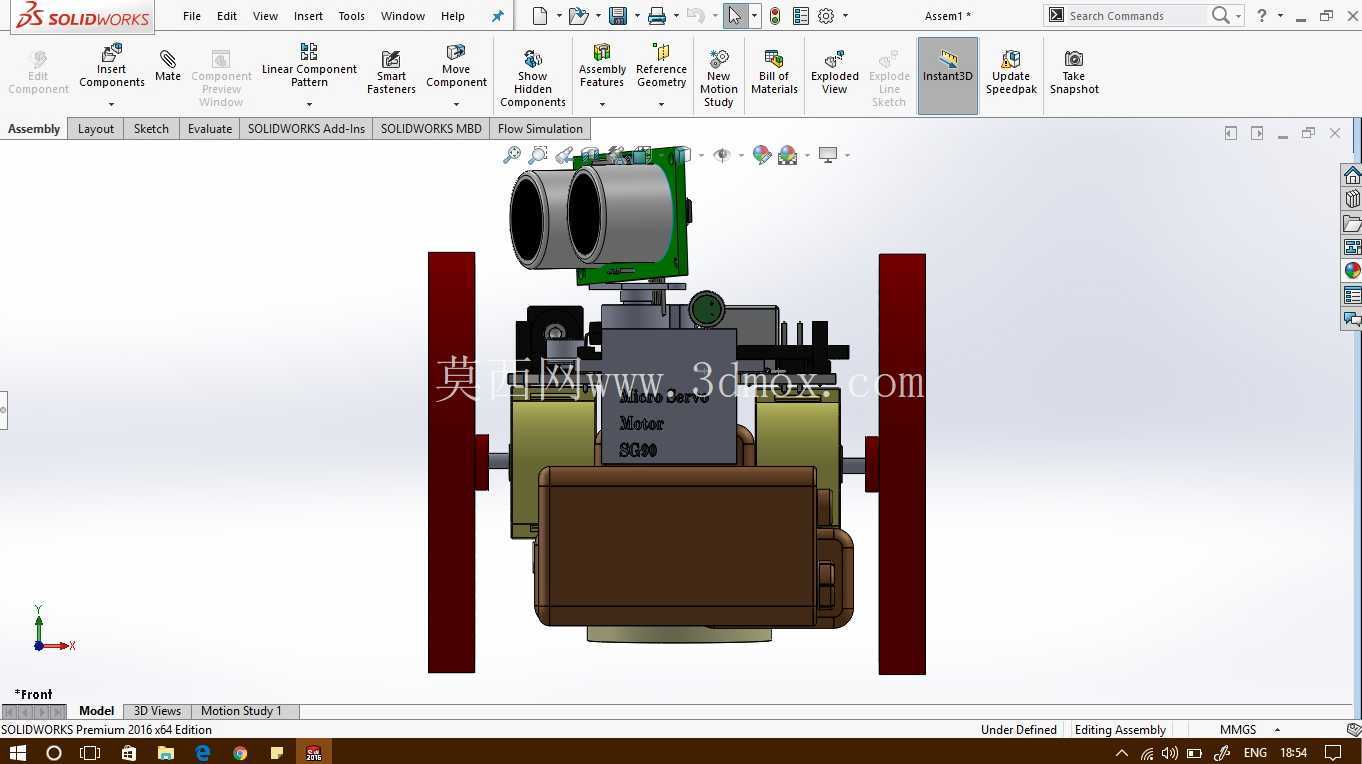

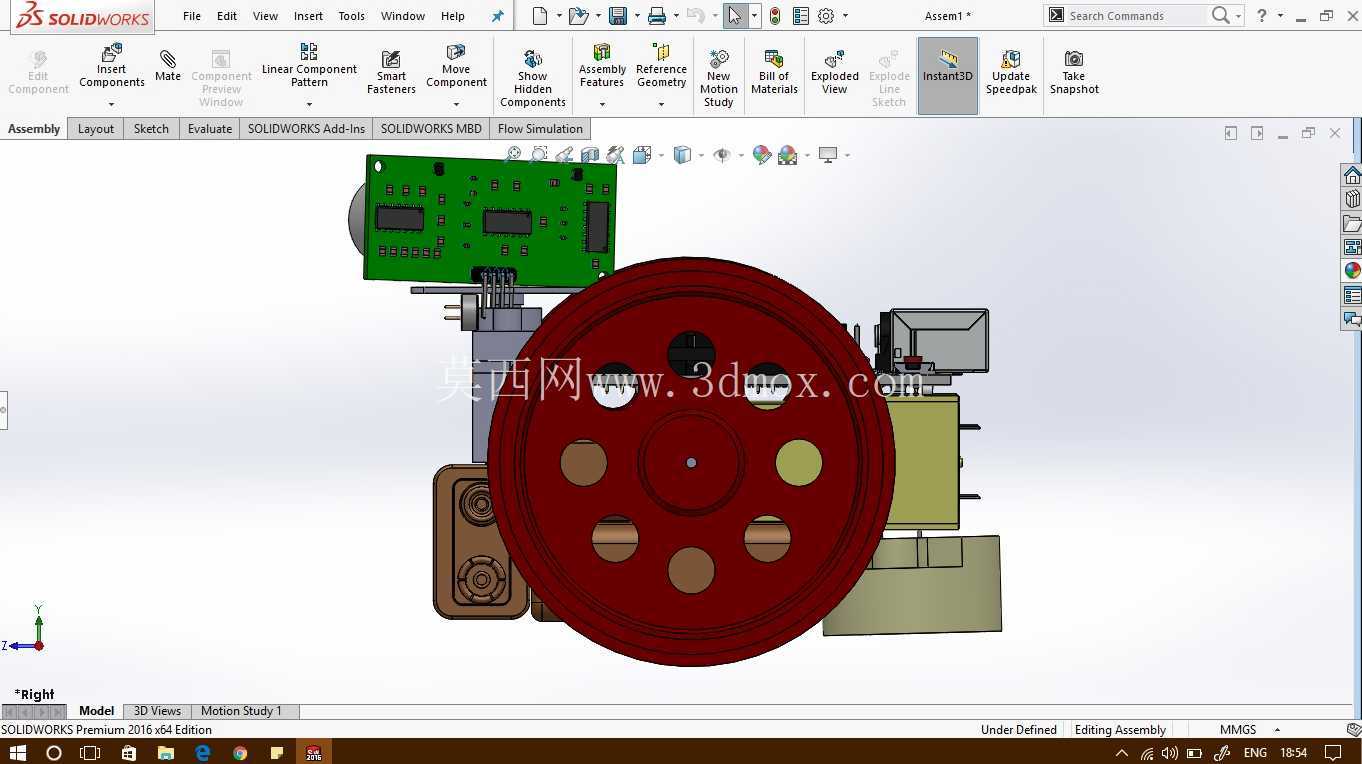

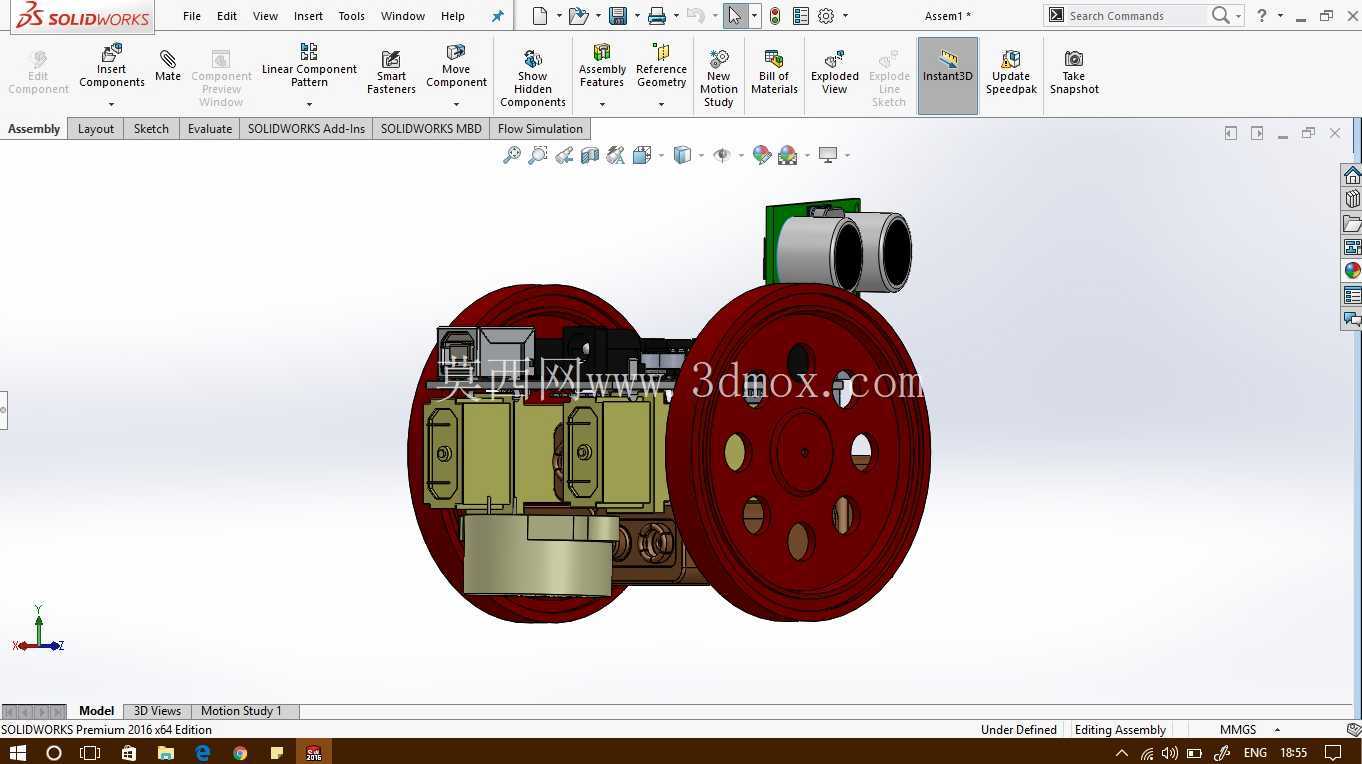

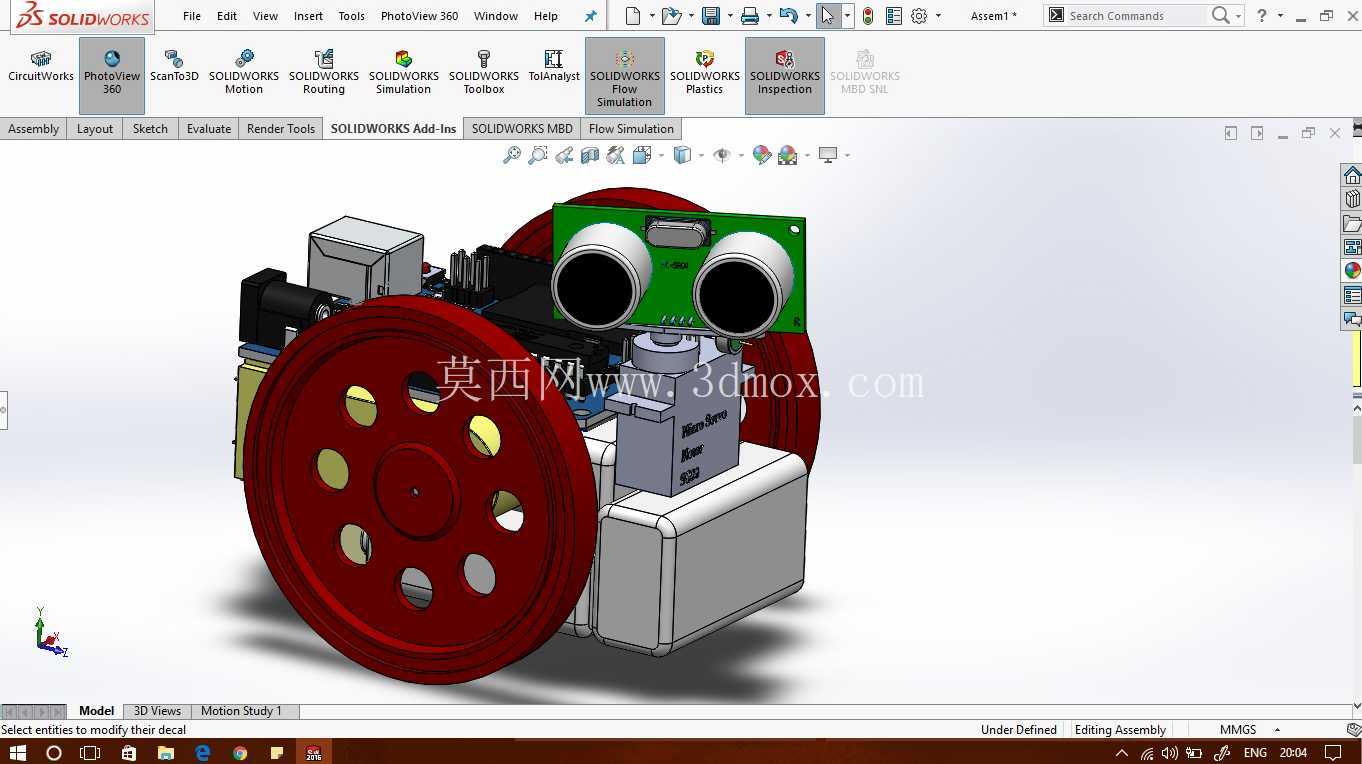

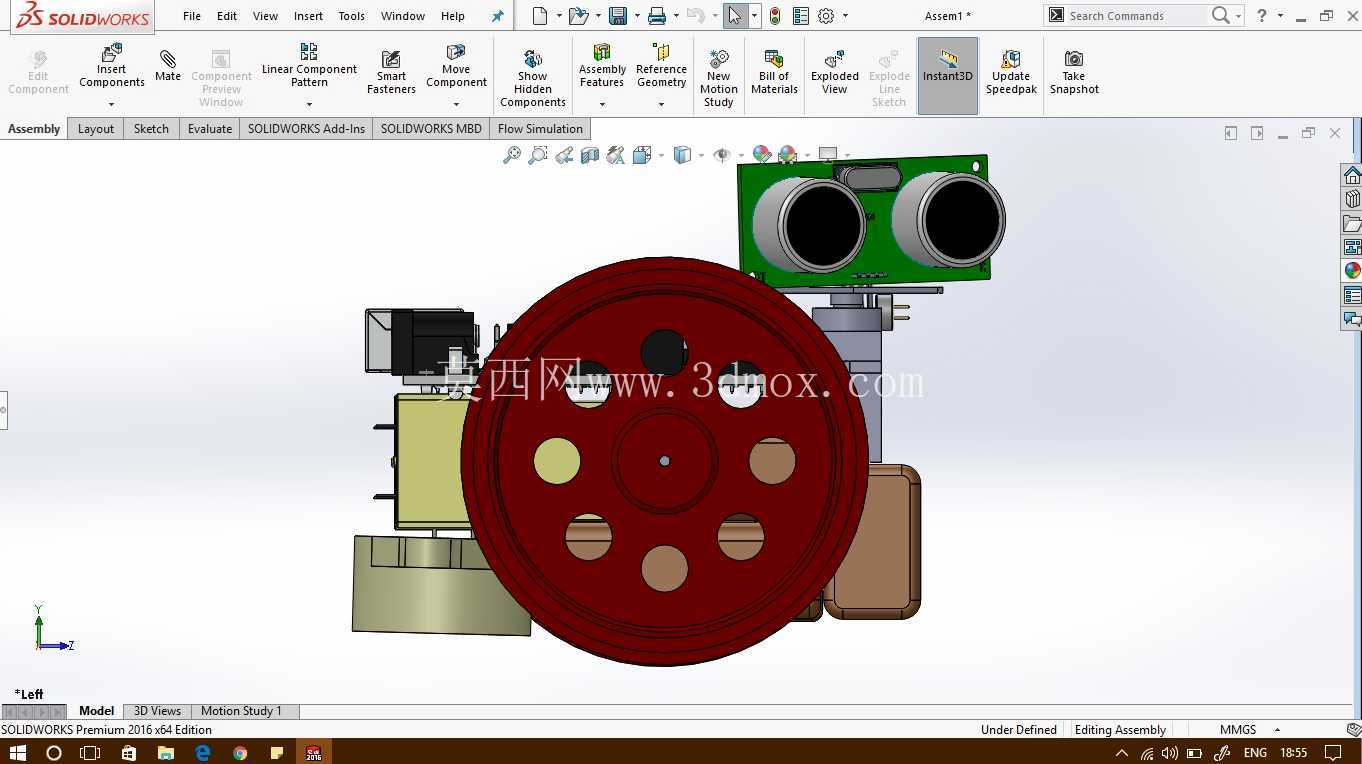

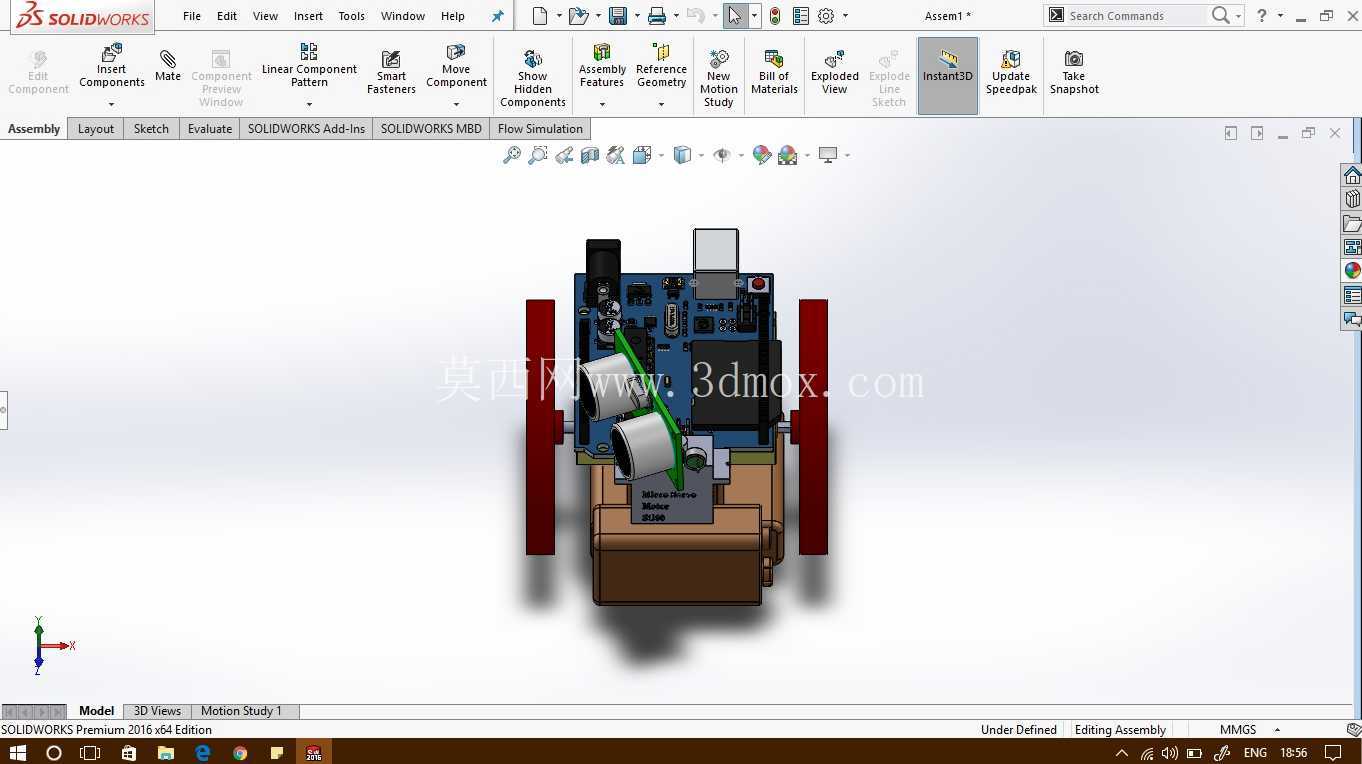

　　行走部分采用大直径红色滚轮设计，滚轮上均匀开设多个减重孔，在保证滚轮结构强度的前提下降低整体自重，同时大直径轮组对桌面、地毯、轻微不平整地面的通过性更好，不需要额外设计复杂的悬挂结构，简化了整体传动链路，轮组直接与驱动舵机输出端连接，传动间隙小，控制响应更直接。设备前端搭载的双探头超声波测距模块，是核心的环境感知部件，模块通过支架竖直固定在基座前部上方，安装高度刚好避开轮组的转动干涉范围，探测角度覆盖设备正前方120度左右的区域，能够在移动过程中实时检测前方障碍物距离，为控制板提供避障决策的距离数据，不需要额外加装视觉传感器就能实现基础的自主避障行走功能。这款双轮结构的小型移动载体，最初定位是创客场景下的轻量化验证平台，整体采用模块化堆叠的布局思路，没有采用复杂的一体化外壳设计，所有功能模块直接固定在主体安装基座上，方便后期快速更换功能组件、调整硬件配置。从结构设计逻辑来看，主体基座采用工程塑料材质的盒体结构，既作为整个设备的承载框架，内部也预留了控制电路、供电模块的安装空间，不需要额外设计独立的电控安装仓，有效压缩了整体的外形尺寸，满足便携携带的使用需求。

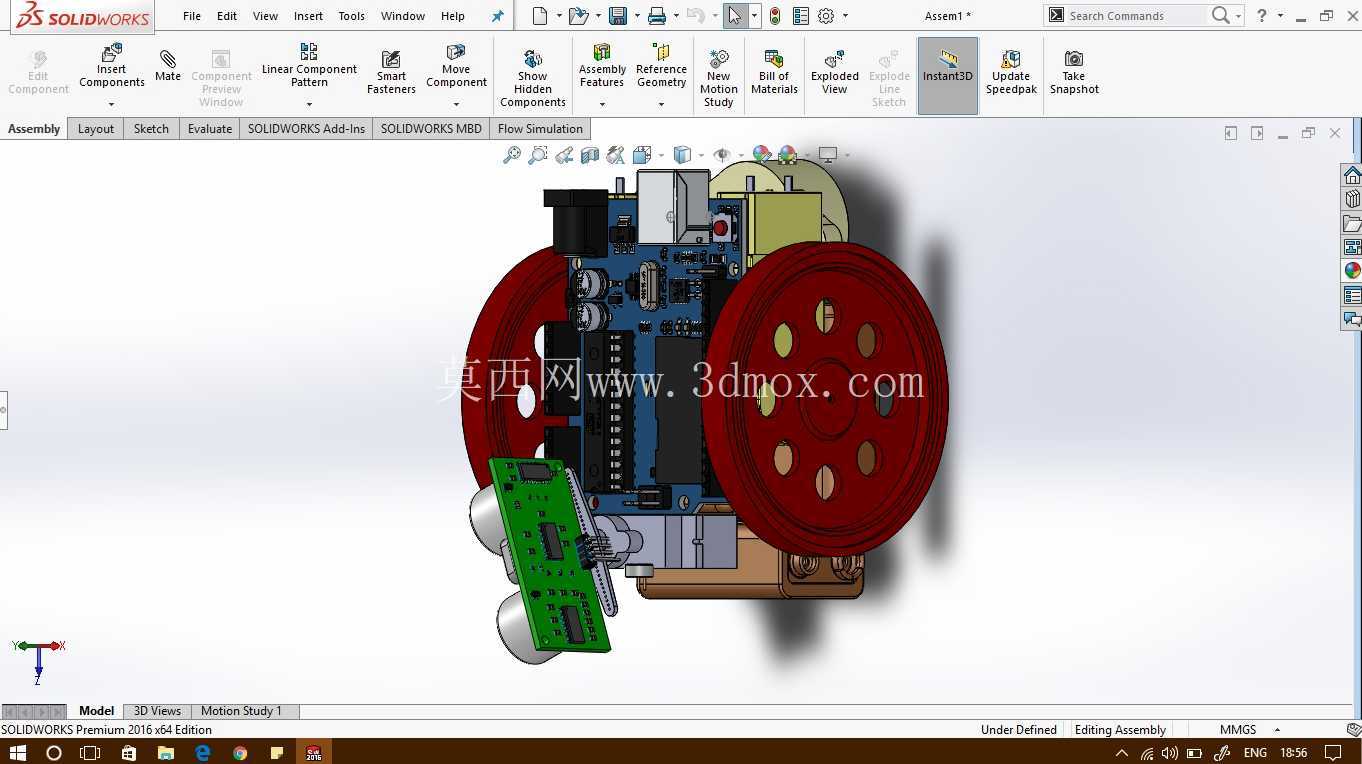

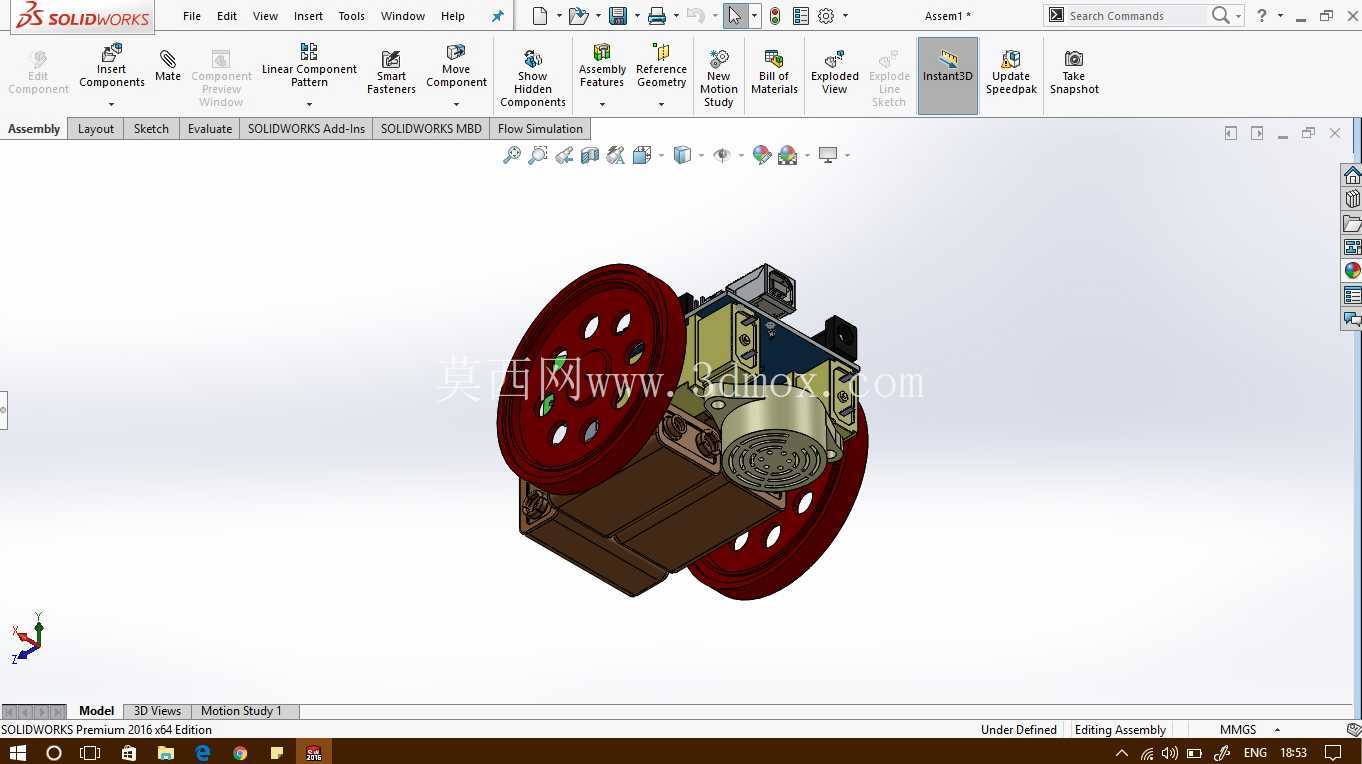

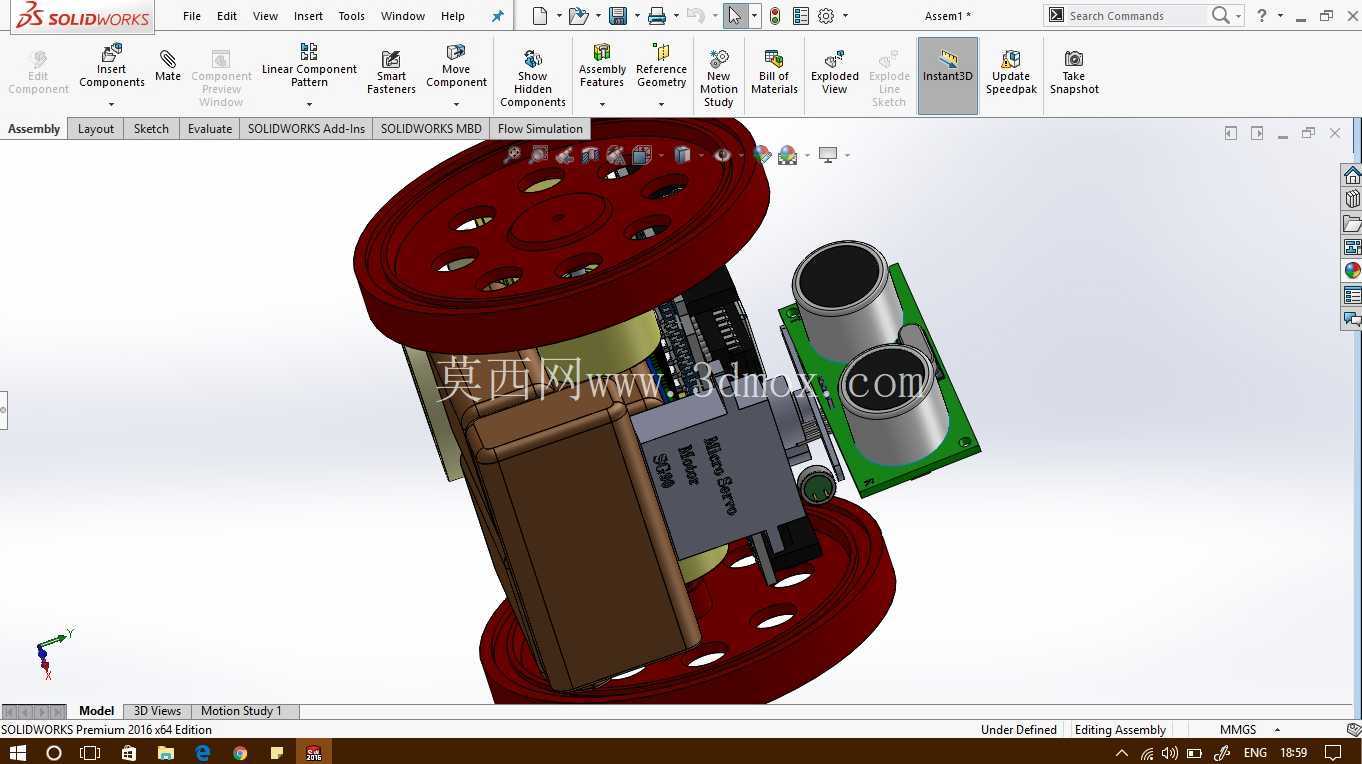

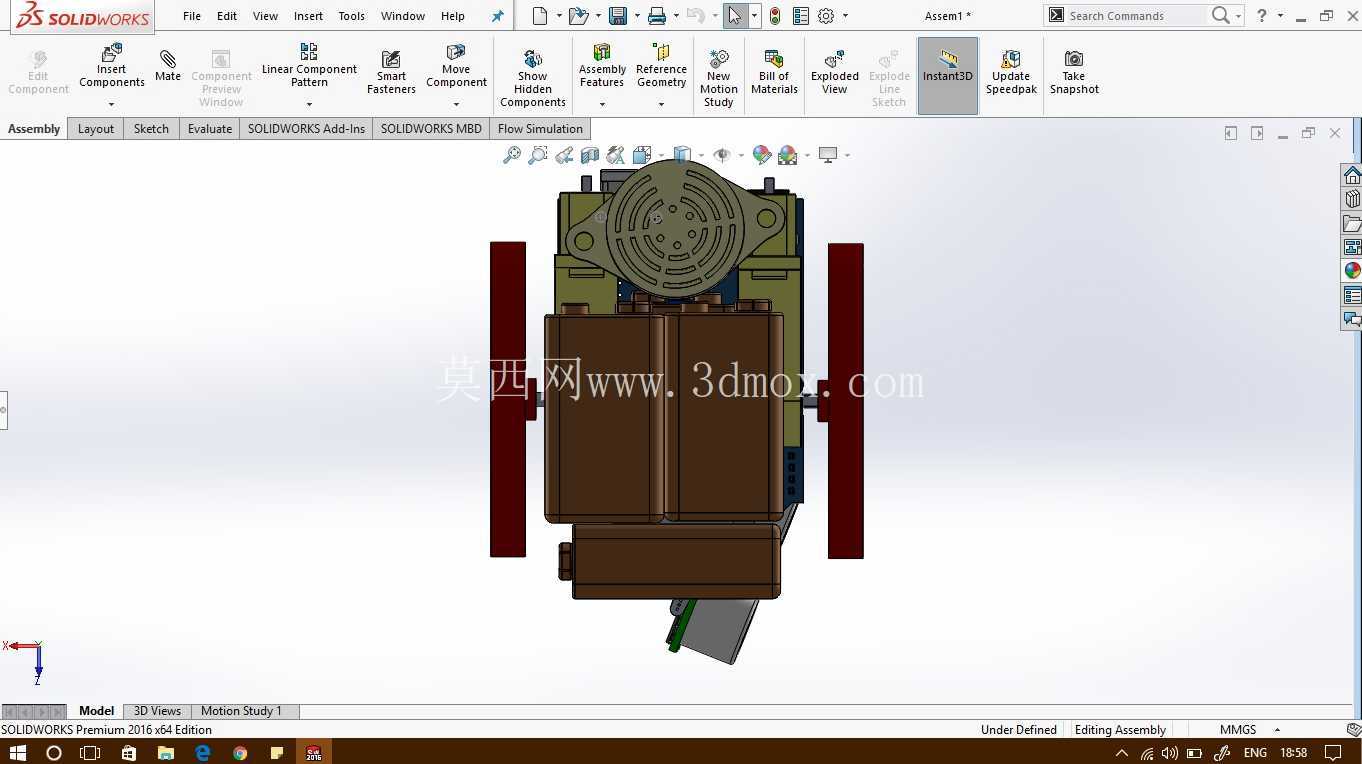

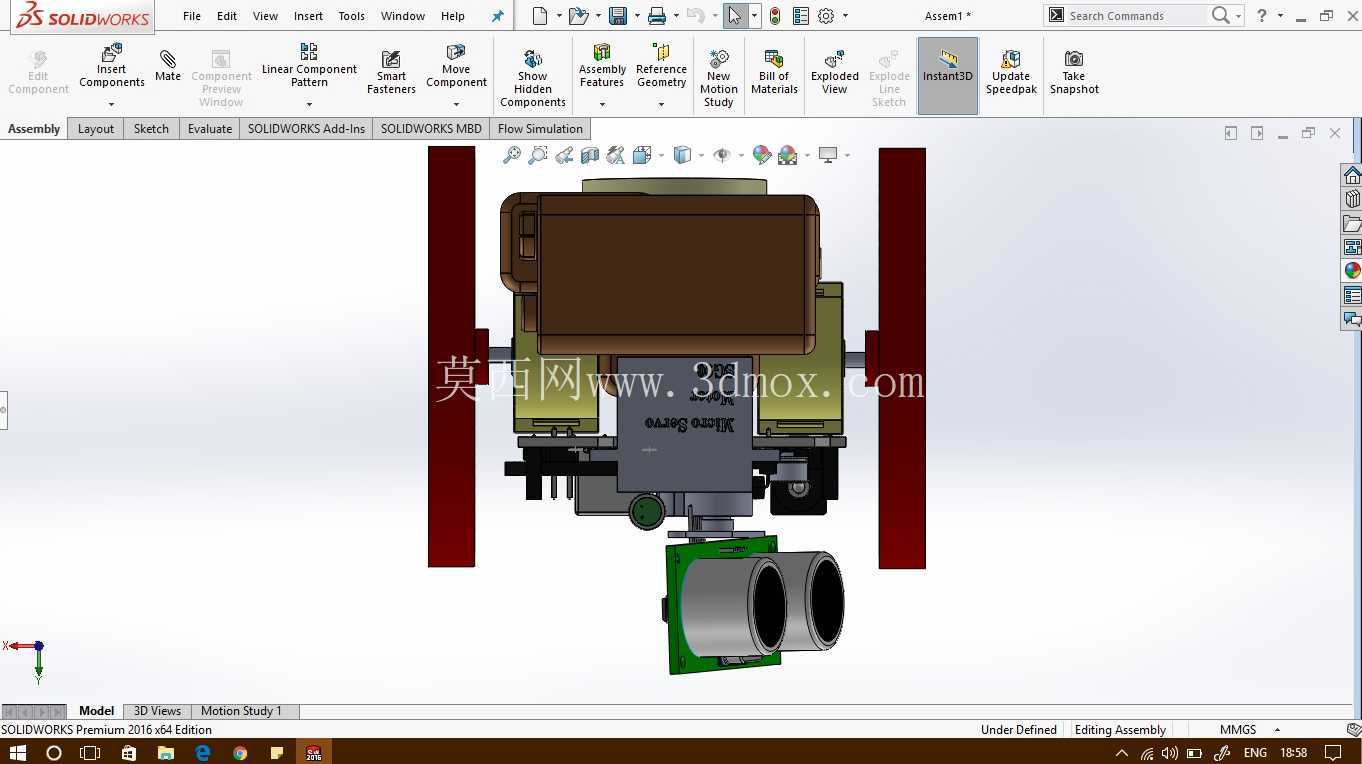

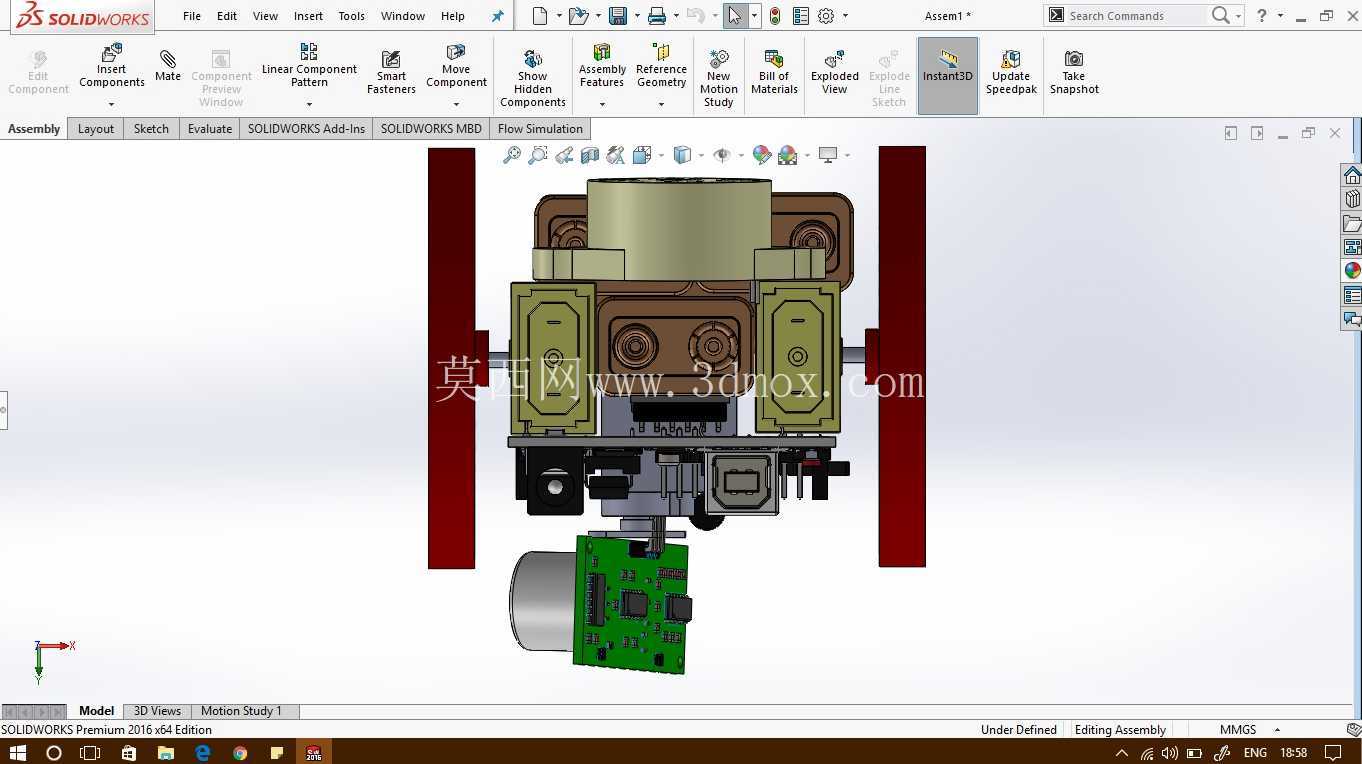

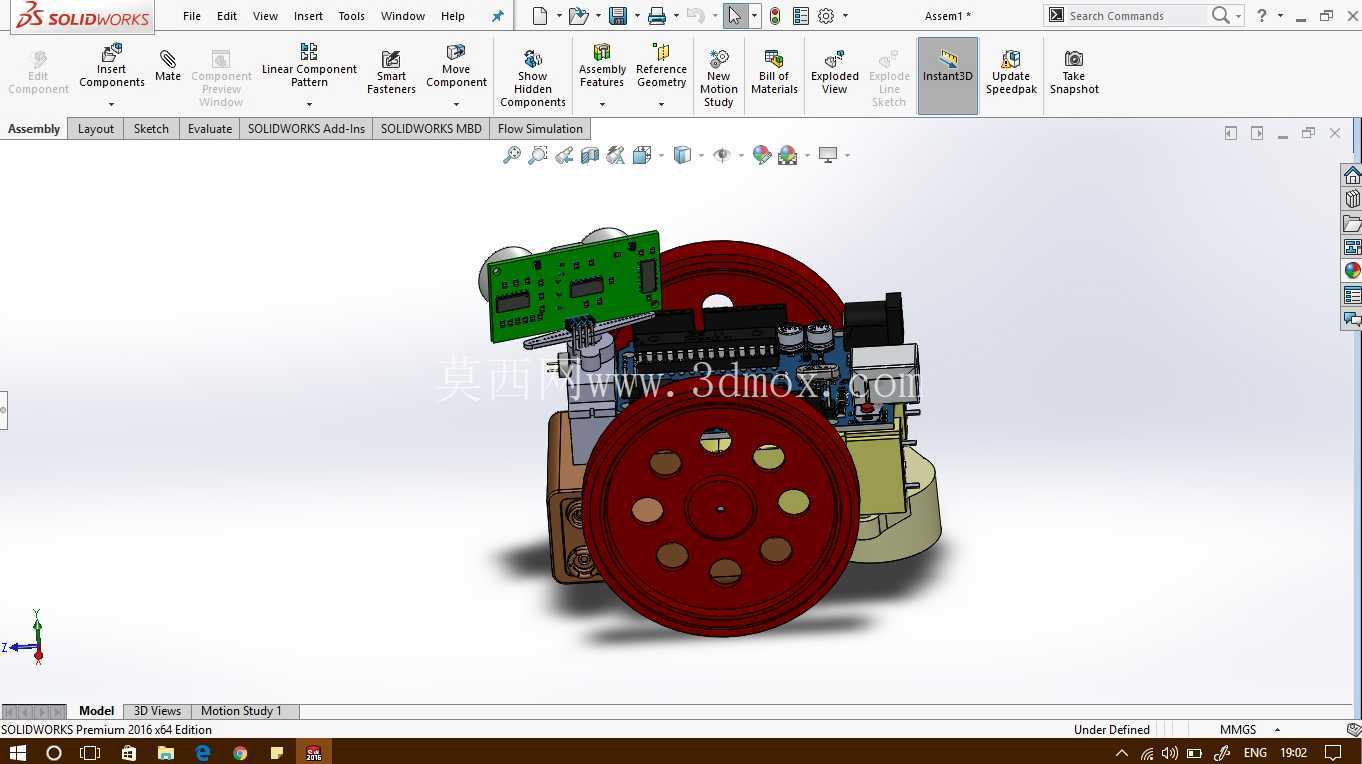

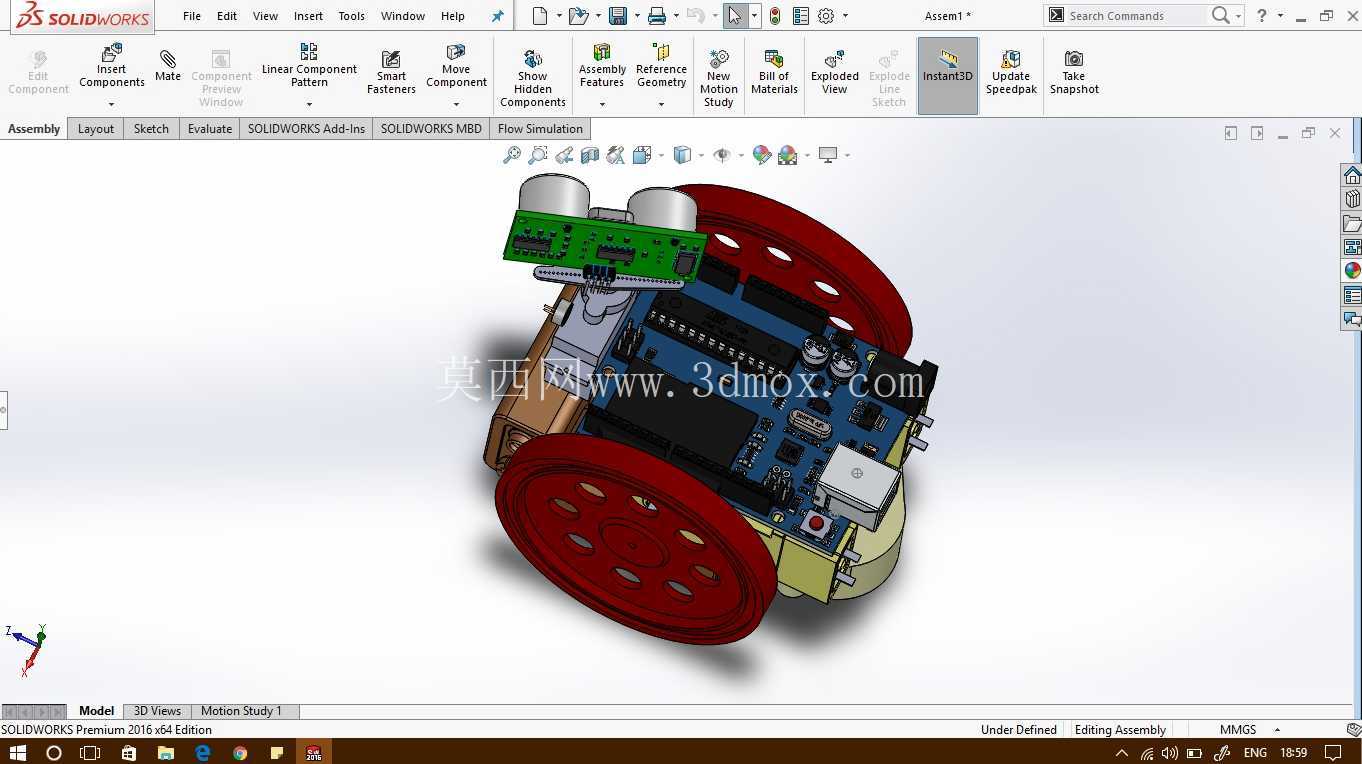

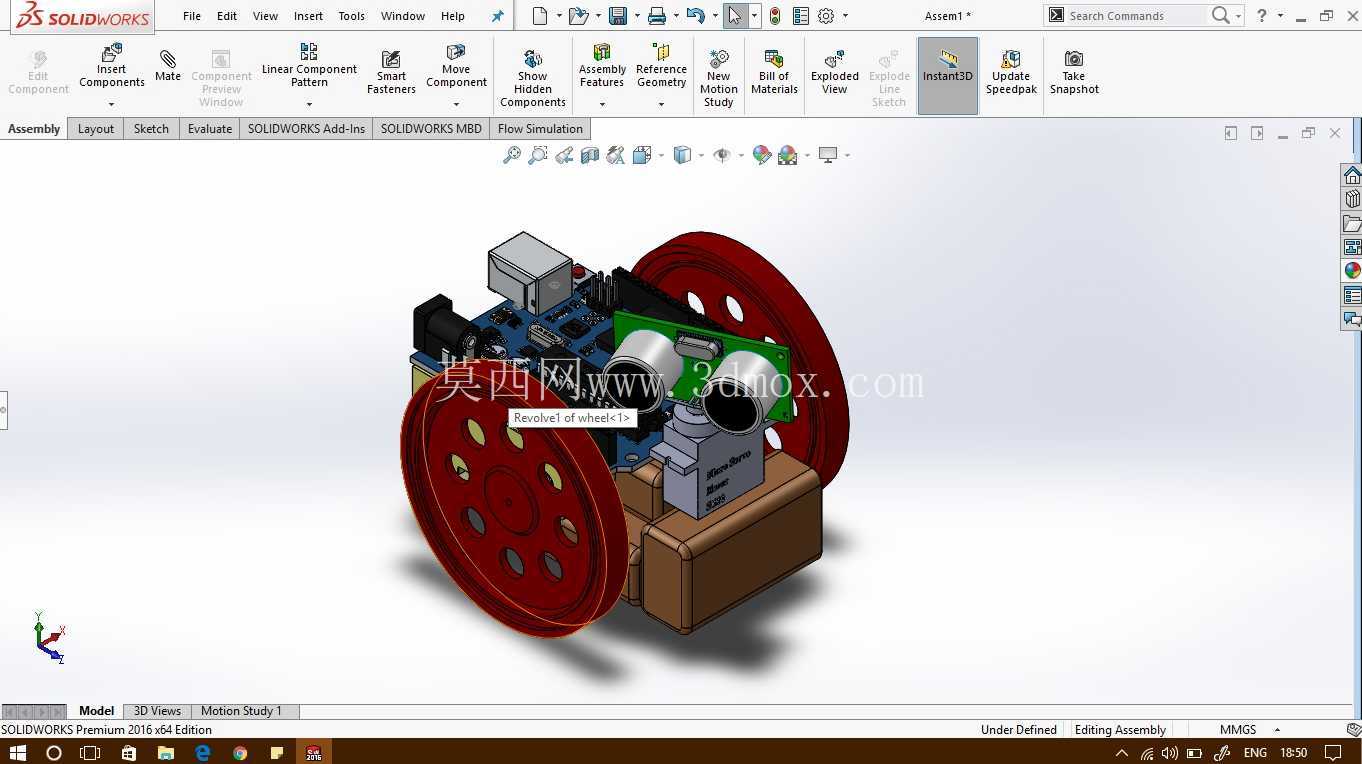

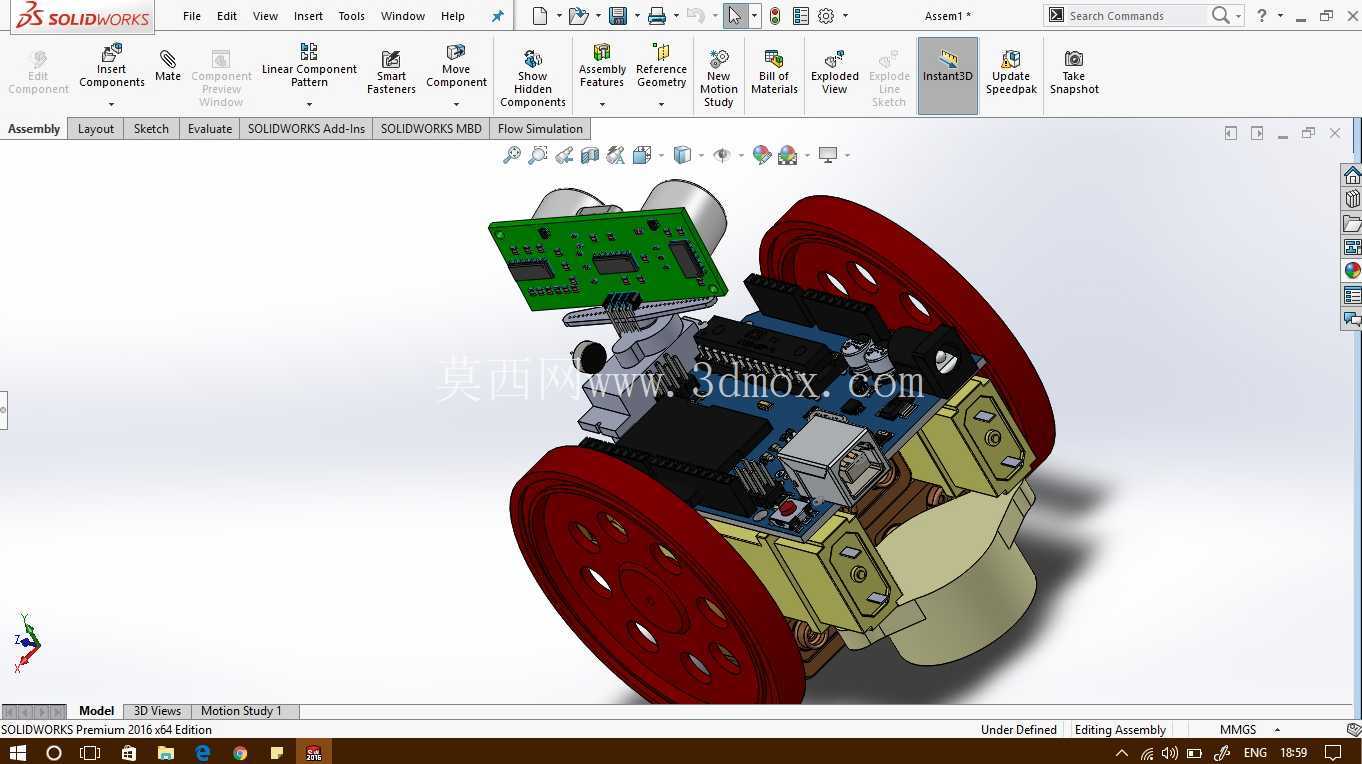

　　驱动部分采用两个独立的数字舵机分别驱动左右轮组，通过差速方式实现转向、原地旋转等动作，舵机直接通过螺丝固定在基座两侧的安装位上，安装基准面与基座底面平行，保证轮组着地时的垂直度，避免行走过程中出现轮组偏磨、走偏的问题。电路部分采用层叠式安装布局，主控板、驱动扩展板逐层堆叠在基座中部，接线全部沿基座内侧的走线槽布置，避免运动过程中线缆与轮组、活动部件发生剐蹭，供电模块放置在基座内部的下层位置，降低整体重心，提升行走过程中的稳定性，避免急停、转向时出现侧翻问题。

　　从实际应用场景来看，这款小型移动机器人既可以作为青少年编程学习的硬件载体，让学习者通过编写控制程序实现避障、循迹、遥控等基础功能，也可以作为二次开发的基础平台，在现有安装位上加装机械爪、温湿度传感器、蓝牙模块等扩展组件，快速改造成具备特定功能的巡检、探测小型设备。设计过程中充分考虑了拆装维护的便利性，所有模块之间的连接都采用快接插件，不需要焊接就能完成模块更换，所有外露的固定螺丝都采用统一规格，日常维护只需要一把螺丝刀就能完成全部拆装操作。

　　安装边界方面，整体宽度控制在两个轮组的外侧间距范围内，长度不超过前后端突出的模块尺寸，高度以超声波模块的顶端为最高点，放置在桌面使用时不会占用过多空间，底部预留的电池仓可以根据续航需求更换不同容量的锂电池，不需要改动主体结构就能适配不同的续航要求。轮组与基座之间预留了足够的转动间隙，即使在地面存在3mm以内的高度差时，轮组也不会与基座发生摩擦卡滞，舵机输出轴与轮组的连接采用D型轴配合顶丝固定的方式，传递扭矩可靠，长时间运行也不会出现轮组松脱的问题。前端超声波模块的安装支架设计了长条形调节孔，可以根据实际使用需求上下调整模块的安装高度，适配不同探测场景的需求，比如在地面探测场景下可以调低模块角度，检测地面的低洼或凸起障碍，在桌面防跌落场景下可以适当调整模块俯角，提前检测桌面边缘避免跌落。
