四足仿生机器狗机械结构设计方案

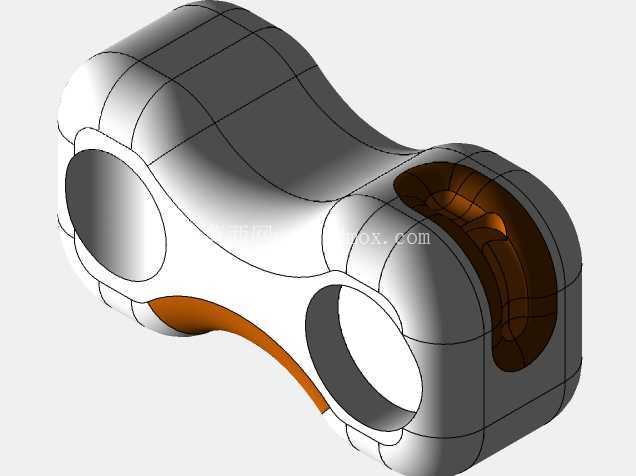

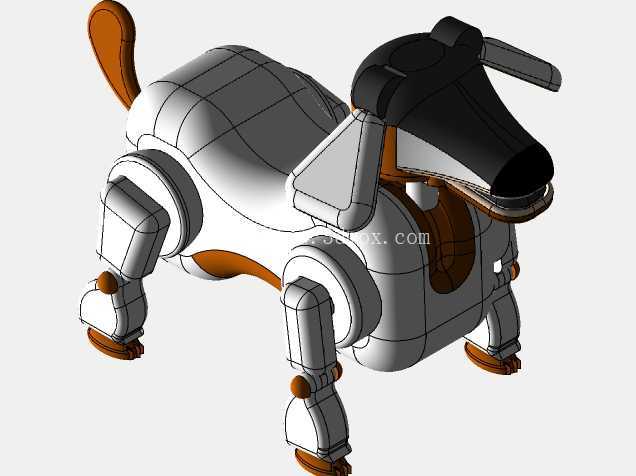

　　这款四足仿生机器狗的结构设计，核心围绕足式移动设备的非结构化地形适配需求展开，区别于轮式、履带式移动平台，其腿部的多关节串联构型能够实现跨越台阶、攀爬缓坡、通过碎石路面等轮式设备无法完成的移动动作，可适配室内巡检、户外地形探测、科普教学演示等多类场景的使用需求。从结构布局来看，整机采用躯干一体化承载设计，躯干外壳做了分块式曲面造型，既能够容纳内部的控制板、电池、驱动舵机等核心元器件，也通过曲面过渡降低了移动过程中剐蹭障碍物的概率，躯干内部预留的安装空间按照元器件的重量分布做了重心匹配，将重量较大的电池模块布置在躯干几何中心位置，避免行走过程中出现重心偏移导致的侧翻问题。

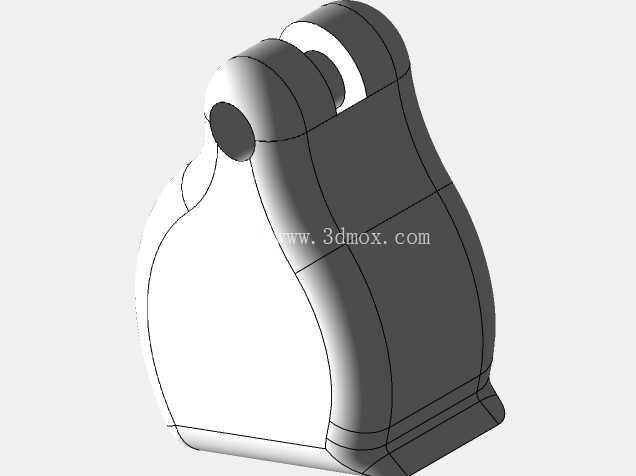

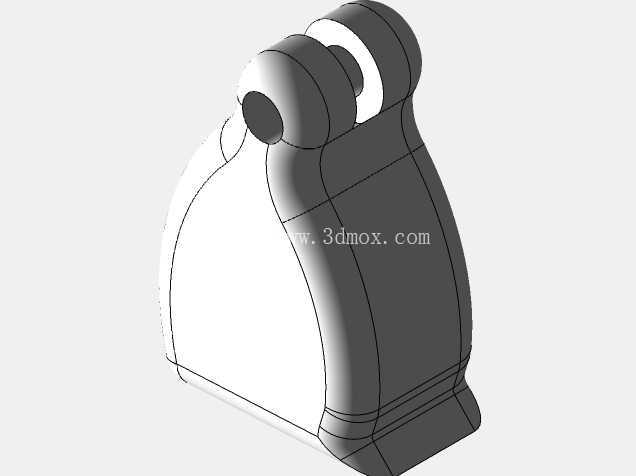

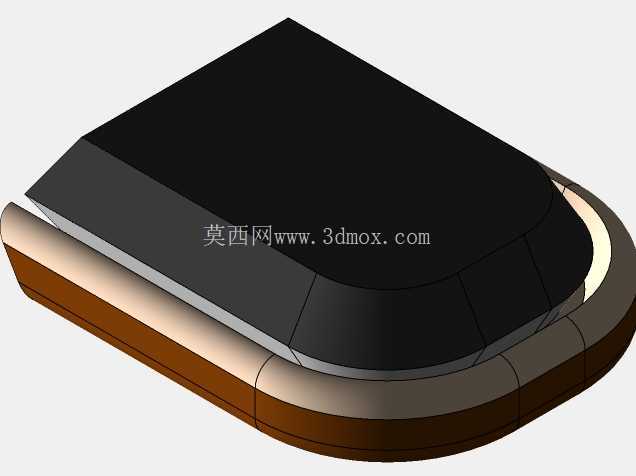

　　腿部结构采用三段式仿生设计，对应生物犬类的大腿、小腿、足部三个运动段，每段关节处都设置了转动副的安装位，可适配标准舵机的安装尺寸，关节连接位置做了限位结构设计，避免关节转动角度超出舵机行程范围造成结构干涉或舵机堵转损坏；足部末端做了圆弧过渡的接触端，接触地面时能够通过小范围的自适应转动贴合地面，降低硬质接触带来的冲击力，同时足部预留了防滑垫的安装槽，可粘贴橡胶防滑垫提升地面接触摩擦力，在光滑瓷砖、金属地面行走时减少打滑概率。

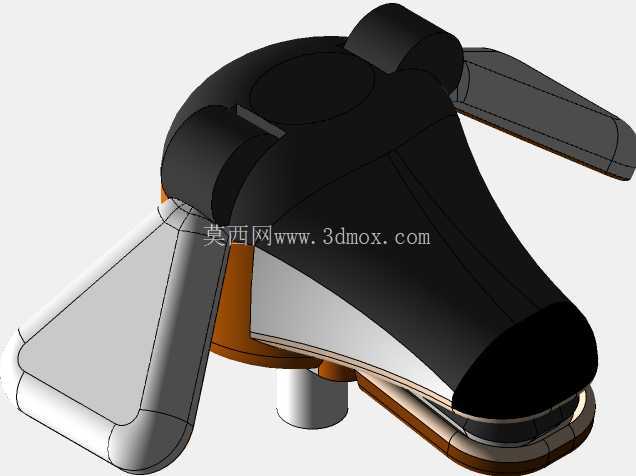

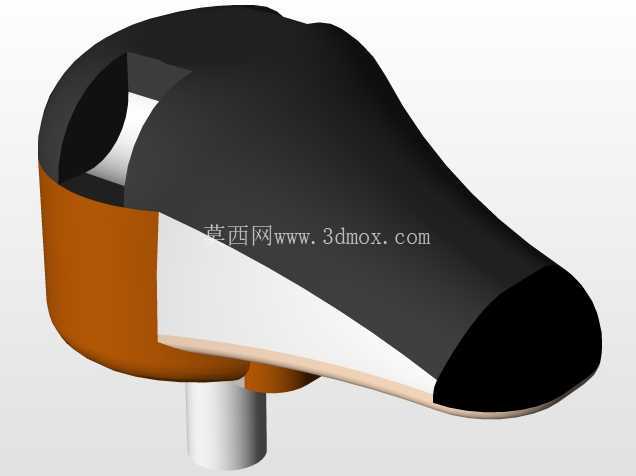

　　头部结构做了模块化拆分，口鼻部分为独立可拆卸模块，可根据使用需求更换为搭载传感器的功能模块，比如加装红外避障传感器、视觉摄像头模块时，只需替换对应头部外壳即可完成改装，无需改动躯干主体结构；耳朵与尾部采用装饰性与功能性结合的设计，尾部通过单关节与躯干尾部连接，可在行走过程中随重心变化小幅摆动，也可加装状态指示灯作为设备运行状态的可视化提示部件。从安装边界来看，整机的腿部完全伸展状态下的整体高度、躯干长度都做了尺寸约束，能够适配常规室内通道的通行宽度，腿部折叠后可缩小整体占用空间，方便收纳与运输；各部件的连接位置都采用卡扣加螺丝的双重固定方式，既保证了结构连接强度，也方便后期拆解维护，更换损坏的舵机或外壳部件时无需破坏整体结构。

　　在设计过程中，针对四足行走的步态匹配需求，各关节的转动角度范围做了反复校核，保证行走过程中抬腿高度能够满足跨越常规路沿的需求，同时前后腿的运动轨迹不会出现互相干涉的问题，躯干底部的离地高度做了合理设置，既避免离地过低在不平整路面剐蹭底盘，也不会因为离地过高抬升整机重心影响行走稳定性。外壳的曲面造型并非单纯的外观装饰，所有曲面的弧度都经过结构强度校核，在壁厚均匀的前提下，曲面造型相比平面外壳具备更好的抗冲击性能，设备意外倾倒时曲面能够分散冲击力，降低外壳开裂的概率；各部件的壁厚统一设置为适合3D打印或注塑加工的尺寸，拔模角度也做了对应处理，不管是手板阶段的3D打印验证，还是后期开模批量生产，都能够直接适配加工工艺要求，无需额外调整结构参数。关节处的转动配合位置预留了轴承安装位，加装微型轴承后能够降低关节转动的摩擦阻力，提升舵机的传动效率，同时减少长期转动带来的磨损，延长设备的整体使用寿命；躯干内部的走线槽做了隐藏式设计，所有连接舵机、传感器的线路都可以沿着躯干内壁的走线槽布置，避免线路外露在关节活动位置被夹断，也让整机外观更加整洁。
