生物实验龙门式运动执行平台结构设计

这套龙门式运动平台的结构设计，最初是面向生物样本处理、生物墨水沉积类实验场景开发的执行载体，和常规工业传动平台不同，它的设计全程围绕实验场景的特殊约束展开，没有照搬通用数控设备的冗余结构。从应用场景来看，这类平台主要搭载微量挤出喷头、样本拾取夹具等末端执行器，在无菌实验台、超净工作台的有限空间内完成预设轨迹的运动，既要满足生物实验过程中无金属碎屑脱落、易清洁消毒的要求，也要适配实验台的标准台面尺寸，避免和台面上的培养皿架、试剂架产生空间干涉。

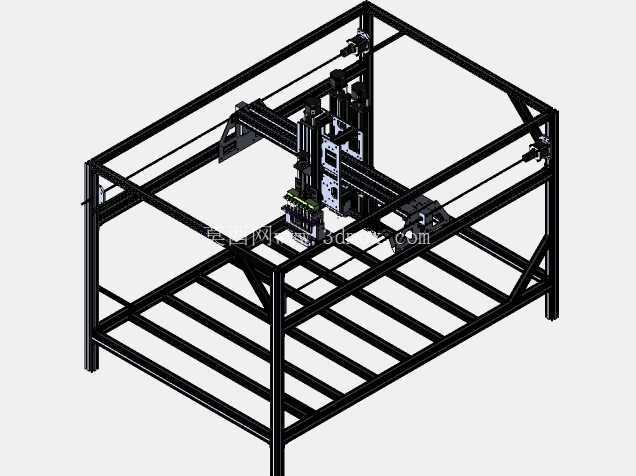

从结构设计思路上，整体采用方管型材拼接的外框架作为承载基础，框架底部预留了足够的镂空支撑面，既可以直接放置标准尺寸的实验托盘、细胞培养板，也能根据实验需求加装恒温载台、废液收集槽等附属模块，框架的竖向支撑做了斜向加强筋设计，抵消X轴长行程运动时产生的倾覆力矩，避免高速运动过程中框架出现共振影响末端定位精度。传动部分采用双X轴同步带传动布局，配合单Y轴、Z轴的直线导轨导向，这种布局相比丝杆传动更易做整体密封防护，减少实验过程中生物试剂、培养液飞溅进入传动副造成的卡滞，同时同步带的低摩擦特性也能让平台在低速运动时保持更平稳的速度输出，避免挤出过程中速度波动造成的沉积线条粗细不均。

在安装边界的考量上，整体框架的外围尺寸严格匹配常规超净台的内部进深与开口宽度，设备底部的支撑脚做了可调节高度设计，能够适配不同实验台的台面平整度，同时支撑脚采用耐腐蚀的非金属材质，可耐受75%酒精、含氯消毒剂的反复擦拭消毒，不会出现锈蚀掉漆的问题。X轴的有效行程覆盖了标准96孔板的全部排布区域，不需要二次移动样本托盘就能完成整板的点位操作，Y轴行程预留了末端执行器的换刀空间，可在不挪动样本的前提下完成喷头更换、夹具切换的操作，Z轴的运动行程做了硬限位设计，避免操作失误时末端执行器下压磕碰样本载台造成损坏。

功能特性上，整套运动机构的走线全部采用拖链内置布局，所有线缆都收纳在拖链内部，不会出现线缆外露垂落的情况，既避免了线缆剐蹭实验样本，也方便日常清洁消毒时擦拭设备表面，没有卫生死角。框架的上层横梁预留了标准的传感器安装位，可根据实验需求加装液位传感器、视觉定位模块，不需要额外打孔改造结构，Z轴滑台的安装面采用通用的T型槽设计，可兼容不同规格的末端执行器安装，不需要定制转接板就能快速切换实验功能。和常规工业级龙门平台相比，这套结构刻意简化了不必要的厚重防护外壳，所有结构件都采用圆角处理，没有尖锐的棱角，避免实验操作过程中划伤操作人员或者刮破实验手套，同时整体重量控制在单人可搬运的范围内，方便在不同实验区域之间转移使用。

在结构细节处理上，所有型材的拼接位置都采用隐藏式紧固件设计，螺栓头全部内嵌在型材槽内，不会突出在设备表面，减少消毒时的积液残留，传动部分的同步轮都做了快拆结构，不需要完全拆解框架就能更换同步带，降低日常维护的难度。平台的运动控制模块安装位设置在框架后侧的封闭仓内，和前端的实验操作区域完全隔开，避免试剂飞溅进入控制部分造成电路短路，同时封闭仓做了通风散热孔，保证长时间连续运行时控制元件不会过热。考虑到生物实验经常需要长时间连续运行，框架的整体刚性经过校核，在满行程最高速度运动时，末端执行器的定位偏差控制在实验允许的范围内，不会因为结构形变导致样本处理位置偏移，影响实验结果的一致性。
