桌面级陪护交互人形机器人结构设计

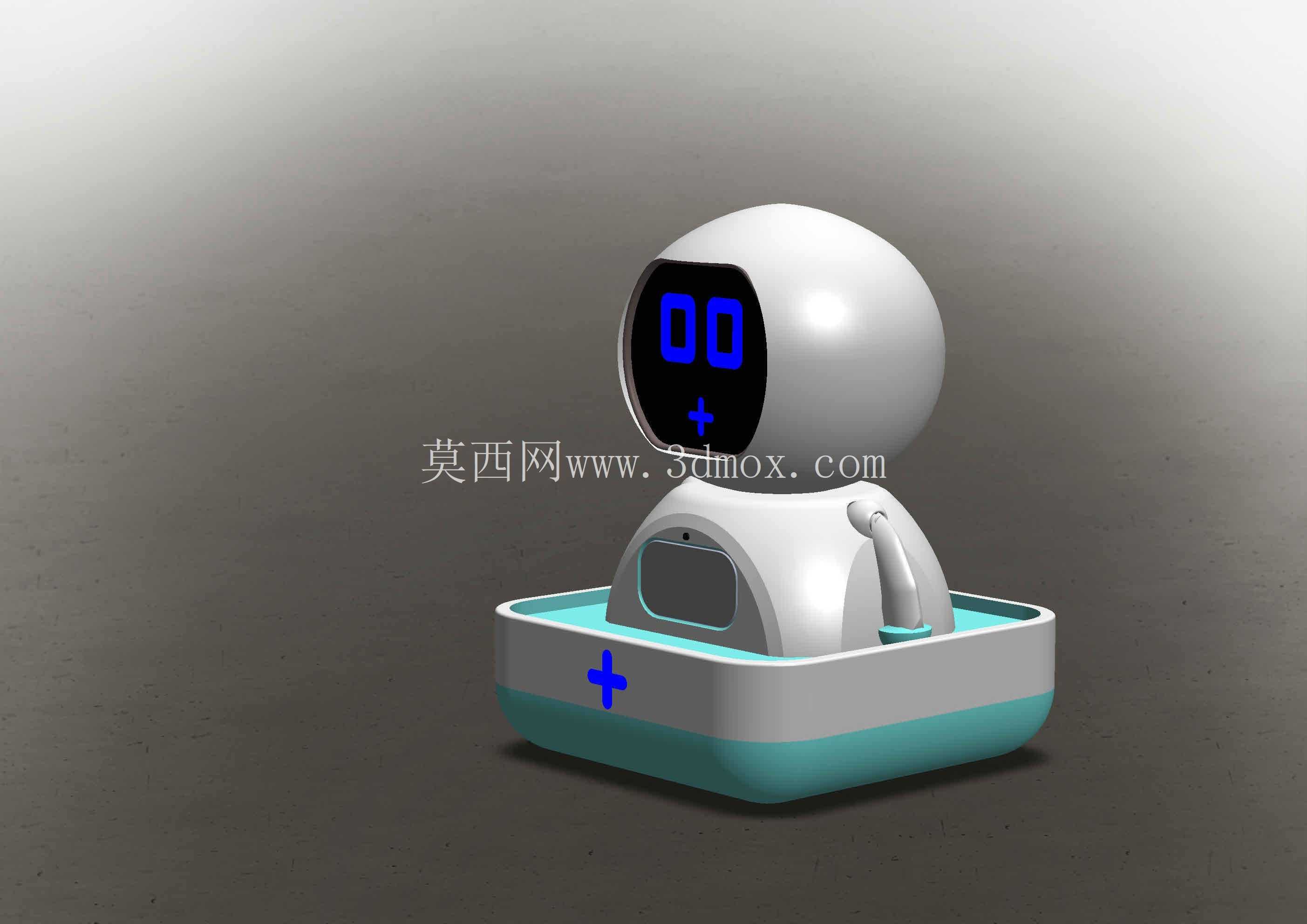

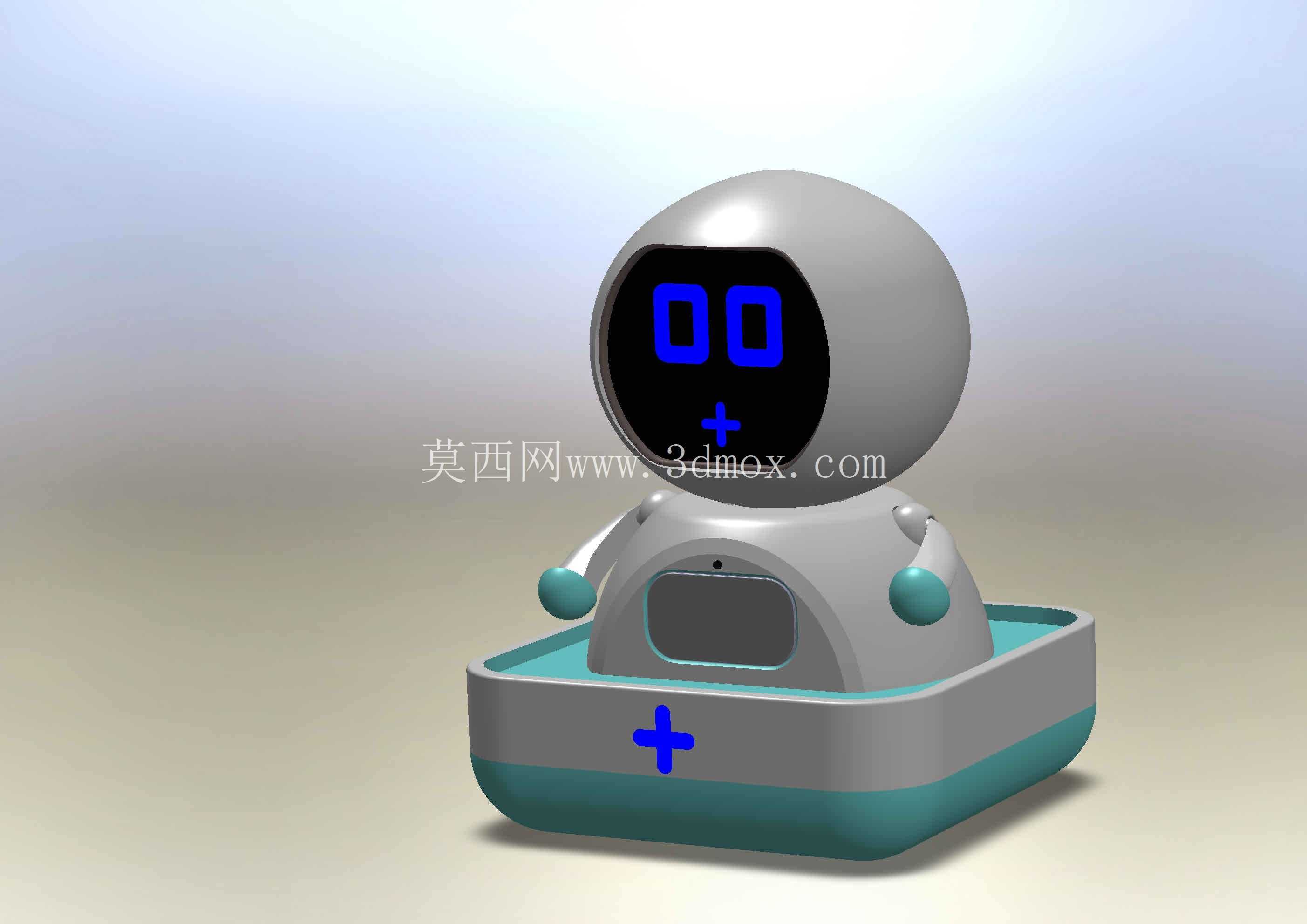

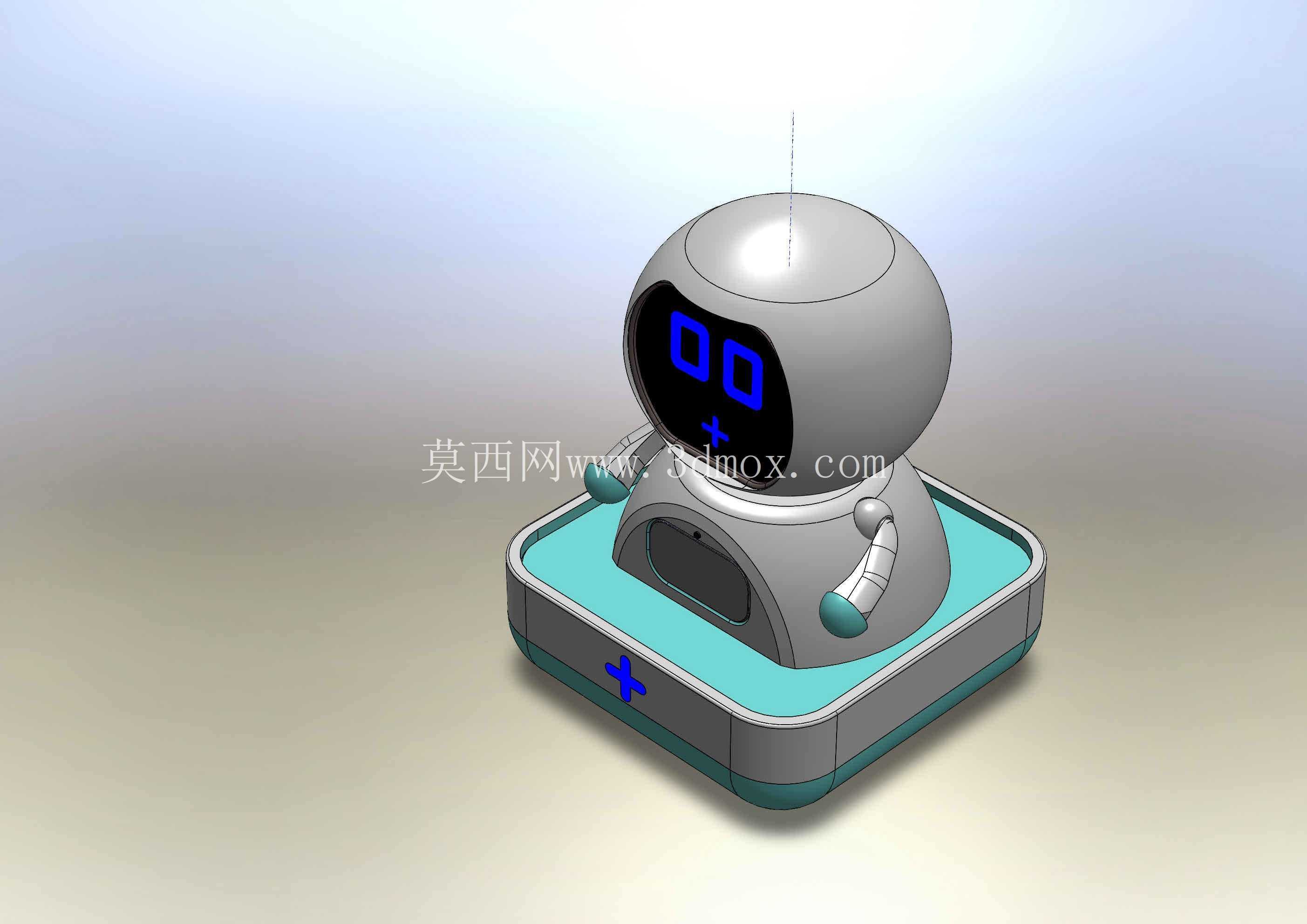

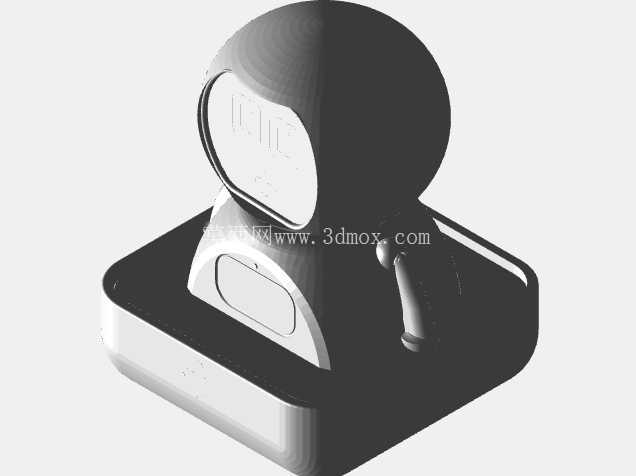

这款桌面级交互人形装置的结构设计，最初是面向桌面陪护、轻量交互场景做的适配，整体采用分体式承载结构，下半部分为一体化底座舱体，上半部分为球形头部与短臂操作端，整体轮廓做了全圆角钝化处理，没有外露的尖锐棱边，避免日常摆放、交互过程中出现磕碰划伤的问题。从实际应用场景来看，这类装置可放置在居家桌面、办公工位、少儿编程教学场景中，作为交互载体承接简单的状态显示、触控反馈、情绪表达类功能，也可作为3D打印制作的教学案例，帮助初学者理解分体式装配结构的公差配合逻辑。

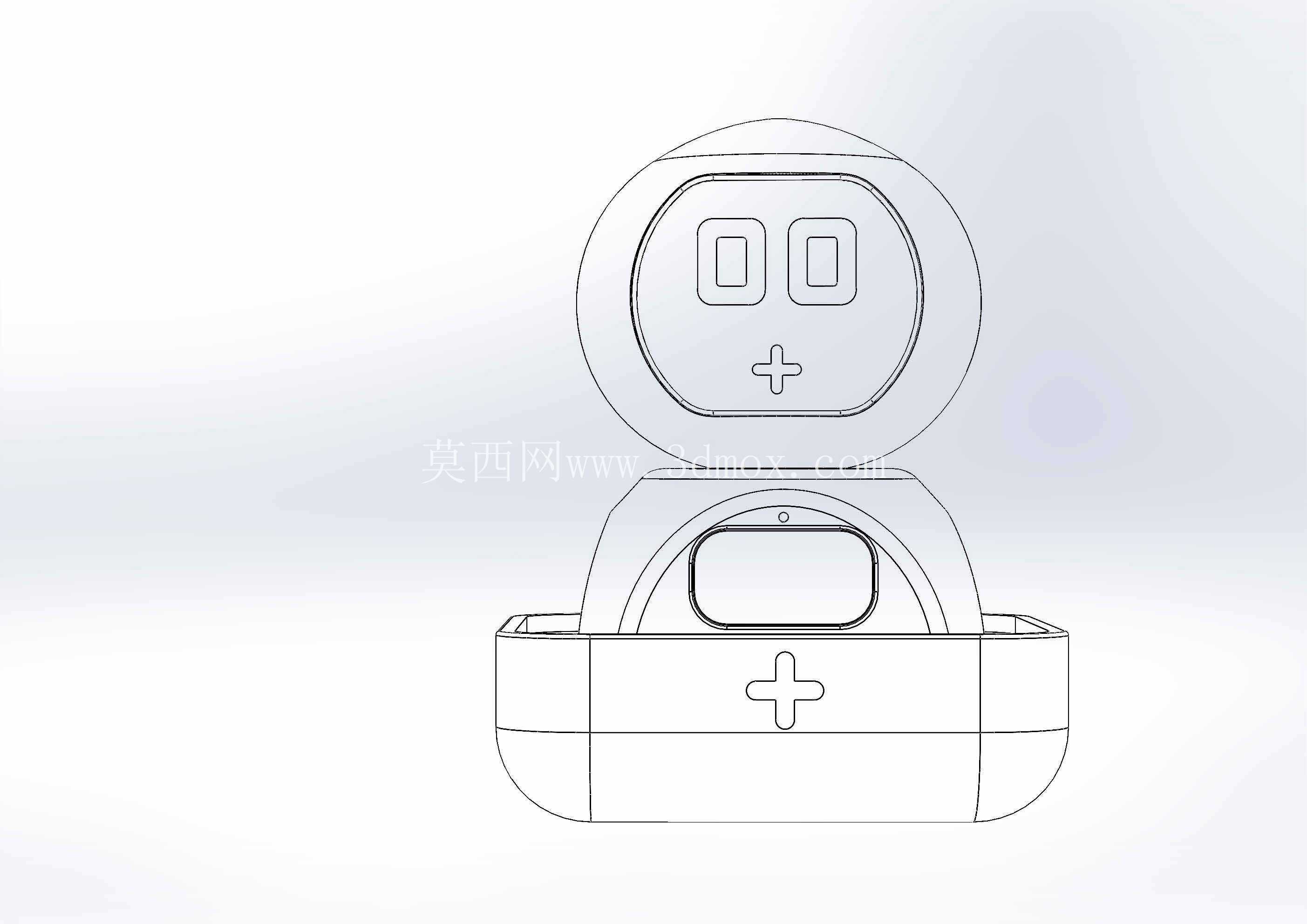

设计过程中优先考虑了3D打印的工艺适配性，所有外露壳体的壁厚统一设置为1.8mm，刚好匹配常规FDM打印0.4mm喷嘴的走线宽度，打印时无需额外调整壁厚参数，减少打印过程中的翘边、缺料风险；底座部分采用下宽上窄的锥形收边结构，底部接触面积比上部舱体宽出12mm，整体重心落在底座几何中心偏下15mm的位置，放置在水平桌面时倾斜15度不会出现侧翻，满足日常摆放的稳定性要求。头部采用球形壳体结构，正面预留矩形显示屏安装槽，槽位周边做了0.5mm的定位止口，安装显示屏时可直接卡入定位，无需额外打胶固定，后续维护拆卸也更方便；头部与底座的连接位置预留了中空走线通道，内部可穿过4芯信号线，连接头部显示屏与底座内部的控制主板，走线通道的转弯处全部做了R3mm的圆角过渡，避免穿线时划伤线皮造成短路。

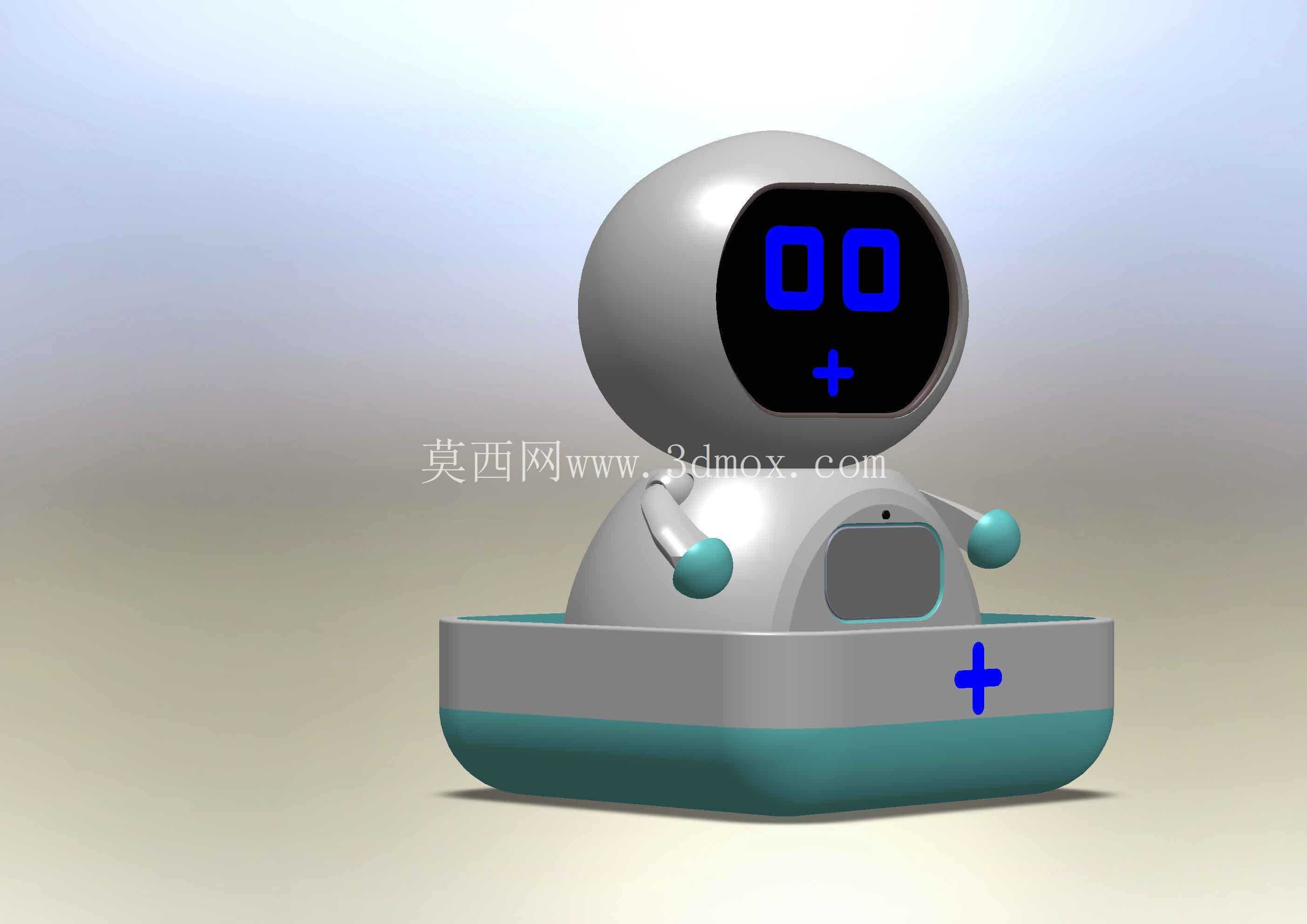

两侧的操作短臂采用球头铰接结构，臂长控制在35mm，末端的球形触控端直径为12mm，铰接位置的阻尼力矩设置为0.2N·m，手臂调整角度后可保持固定姿态，不会出现自然垂落的问题；底座正面预留了矩形传感器安装窗口，可嵌入安装红外测距或者触控传感器，窗口周边同样做了止口定位，安装后传感器表面与壳体表面齐平，不会出现凸起积灰的问题。整体装配结构全部采用卡扣式连接，没有设计需要螺丝固定的外露点位，所有卡扣的配合量设置为0.2mm，既保证装配后壳体之间的缝隙均匀控制在0.1mm以内，也不会因为卡扣过紧造成拆卸时壳体断裂。

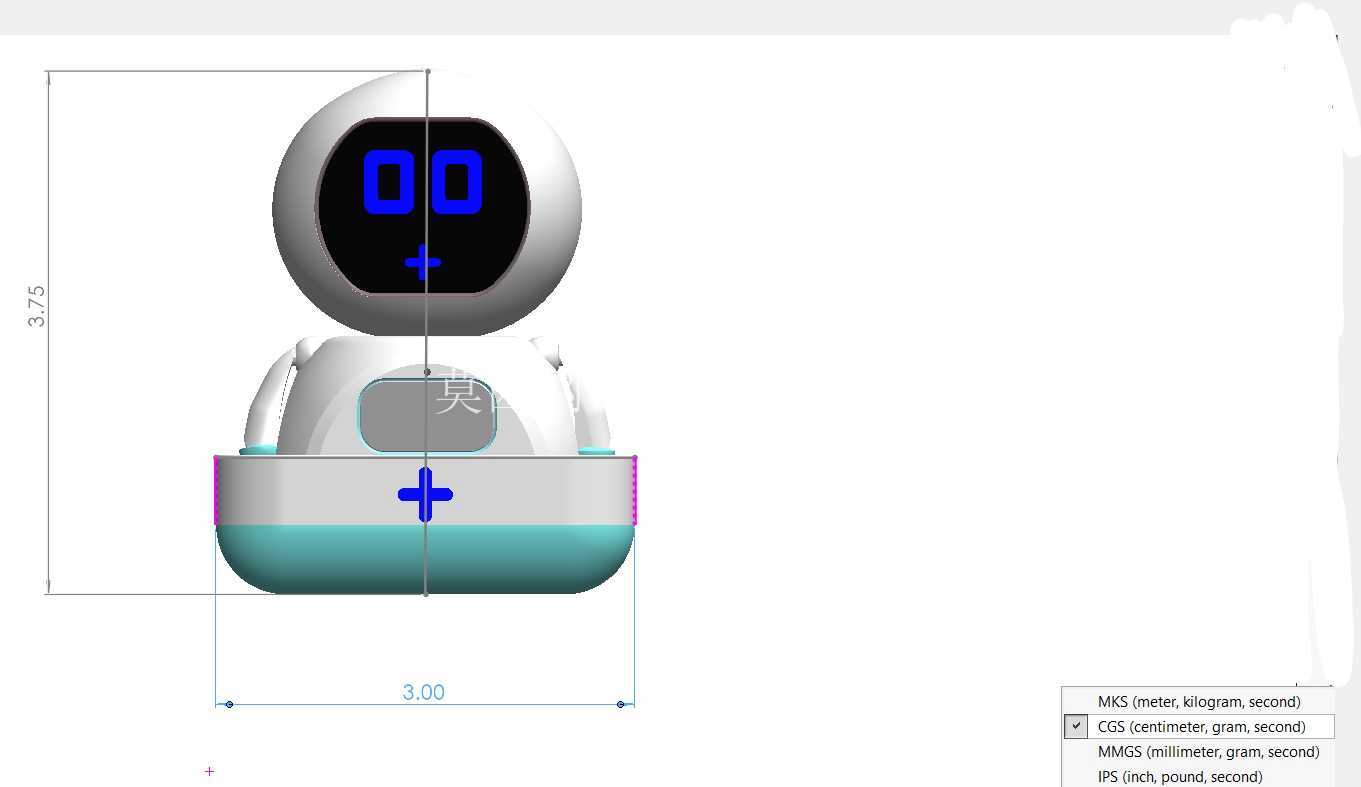

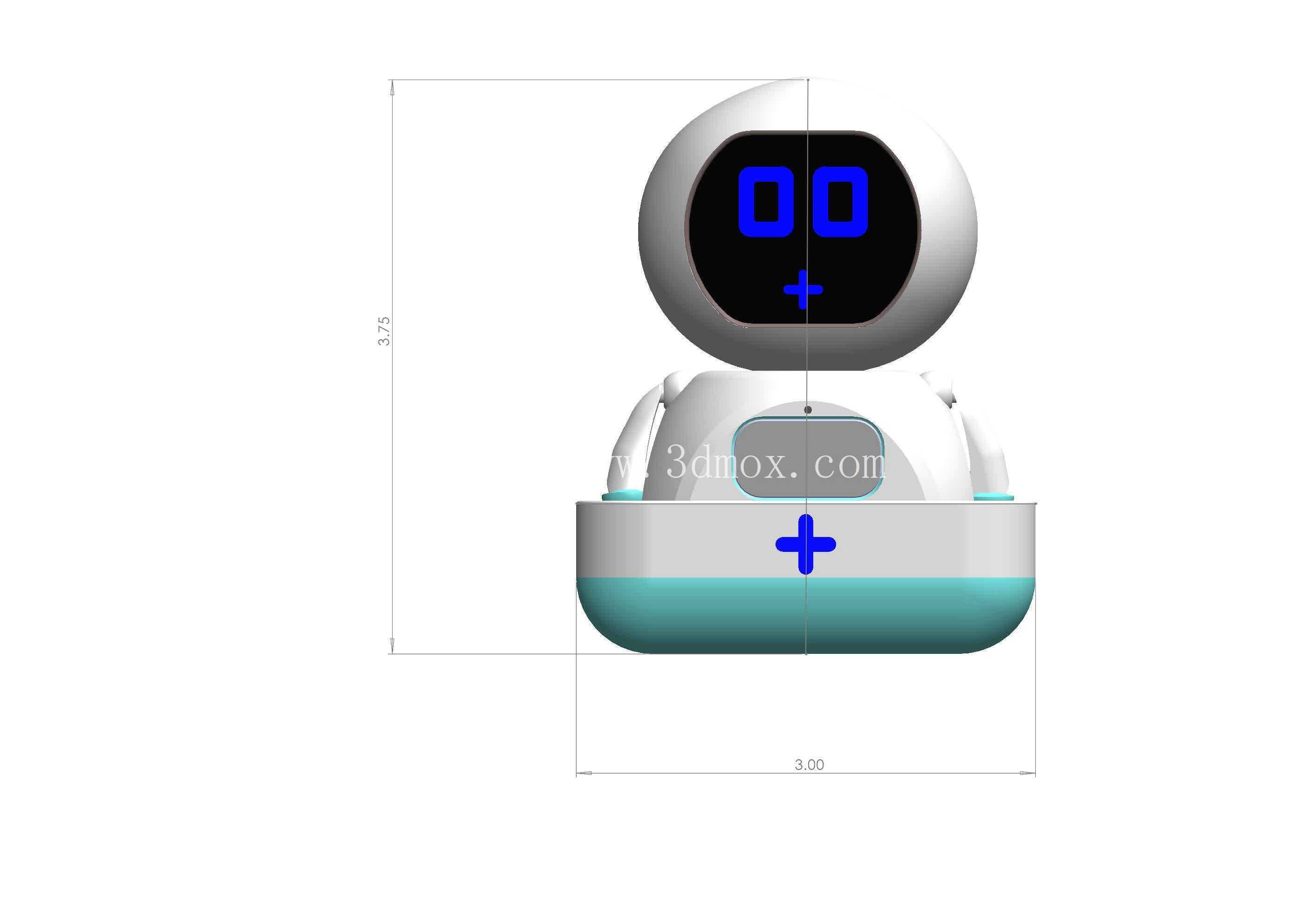

从安装边界来看，装置整体最大外径为120mm，总高度为160mm，放置在桌面时占用的平面尺寸不超过130mm*130mm，不会过多占用桌面操作空间；底座底部预留了4个直径8mm的防滑垫安装槽，粘贴防滑垫后可进一步提升与光滑桌面的摩擦力，即使受到轻微碰撞也不会出现滑移。结构设计过程中特意将所有加强筋设置在壳体内部，筋位厚度为1.2mm，既保证壳体的结构强度，按压壳体表面不会出现凹陷变形，也不会让外表面出现筋位缩印，保证外观的整洁度。头部的球形壳体做了上下分体设计，拆分线设置在头部赤道线偏下5mm的位置，装配后拆分线刚好被底座上部的承接结构遮挡，从外部看不到拼接缝隙，提升整体外观的完整性。

针对3D打印的工艺特性，所有结构的悬空位置都添加了45度的自支撑斜角，打印时无需额外添加支撑结构，减少后期支撑拆除的打磨工作量，打印完成后仅需简单处理层纹即可进行装配；不同部件之间的配合公差全部按照FDM打印的常规收缩率做了补偿，X/Y方向预留0.3mm的装配间隙，Z方向预留0.2mm的装配间隙，即使是普通消费级3D打印机制作的零件，也能顺利完成装配，不会出现过紧装不上或者过松晃动的问题。底座内部预留了50mm*50mm的主板安装位，四个角预留了M2螺丝柱，可直接安装常规的开源控制主板，螺丝柱高度设置为8mm，安装主板后底部留有足够的走线空间，不会出现线材被主板挤压的问题；底座侧面预留了Type-C充电接口的安装槽，槽位位置距离底座底部10mm，插拔充电线时不会受到桌面的干涉。
