多自由度仿生行走机械腿结构设计

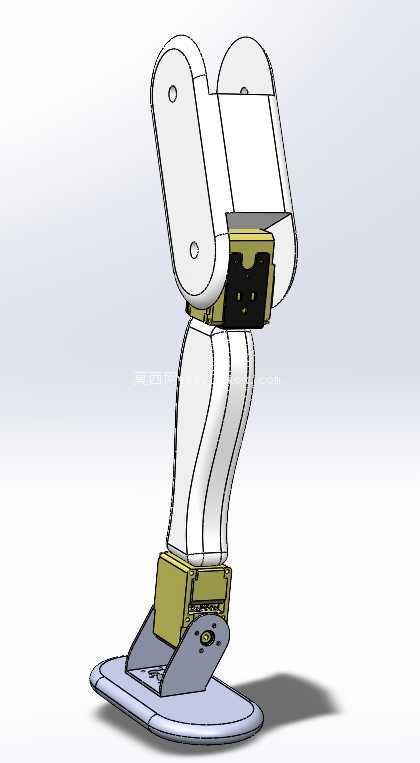

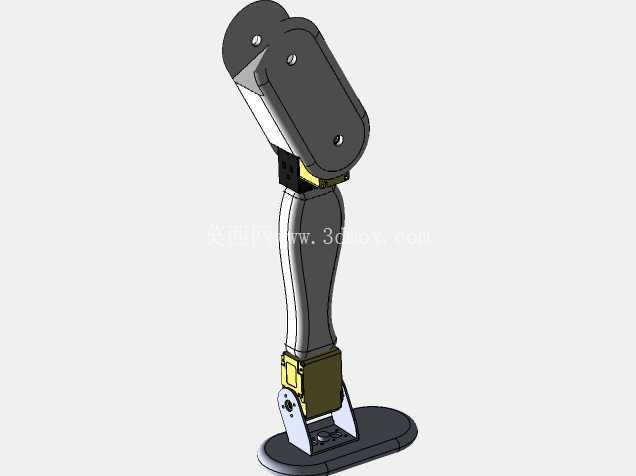

　　这套仿生行走机械腿结构，主要面向小型仿生移动机器人的行走执行端开发，适配教育类机器人研发、小型巡检机器人原型验证、仿生运动学科实验等场景，可作为双足或多足行走机器人的下肢执行单元，替代传统轮式结构在非平整铺装路面的移动短板，实现跨越小型障碍、缓坡行走、姿态自适应调整等动作。从结构设计逻辑来看，整体采用分段式仿生骨骼构型，对应生物腿部的髋部连接段、大腿支撑段、小腿传动段、足部接触段四个核心部分，各段之间通过铰接关节连接，每个关节预留了舵机或微型伺服电机的安装位，可根据负载需求选配对应扭矩的驱动元件，关节处的连接耳板做了加厚处理，避免反复运动过程中出现应力集中导致的结构断裂。

　　髋部连接端采用适配弧面安装接口，可直接与机器人躯干主体的安装位贴合，接口处预留了均匀分布的螺纹孔，安装时无需额外做转接件加工，能直接通过标准紧固件完成与躯干的刚性连接，安装边界的弧面曲率与躯干侧部安装面完全匹配，装配后不会出现局部应力集中的问题。腿部各段的杆件采用镂空减重设计，在保证结构刚性的前提下尽可能降低自身重量，减少驱动端的负载损耗，杆件的壁厚根据受力仿真结果做了差异化设置，受力较大的大腿段壁厚略大于小腿段，足部则采用宽面平底结构，增大与地面的接触面积，提升行走过程中的支撑稳定性，足部底面预留了防滑垫粘贴槽，可粘贴橡胶防滑垫提升不同地面材质下的摩擦力，避免行走过程中出现打滑侧翻的问题。

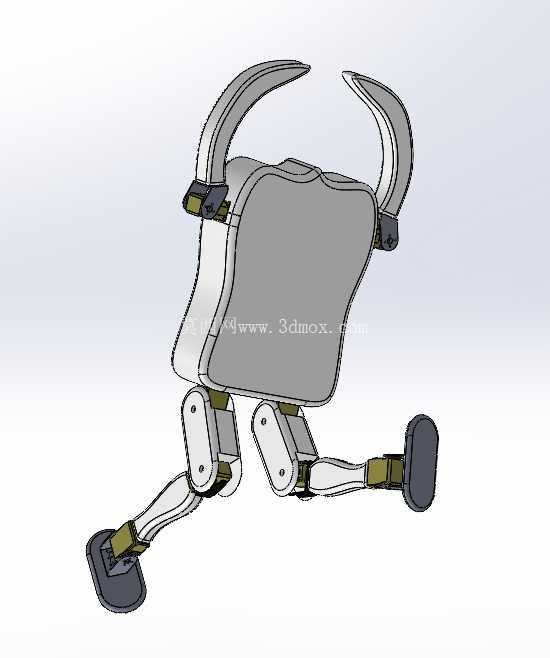

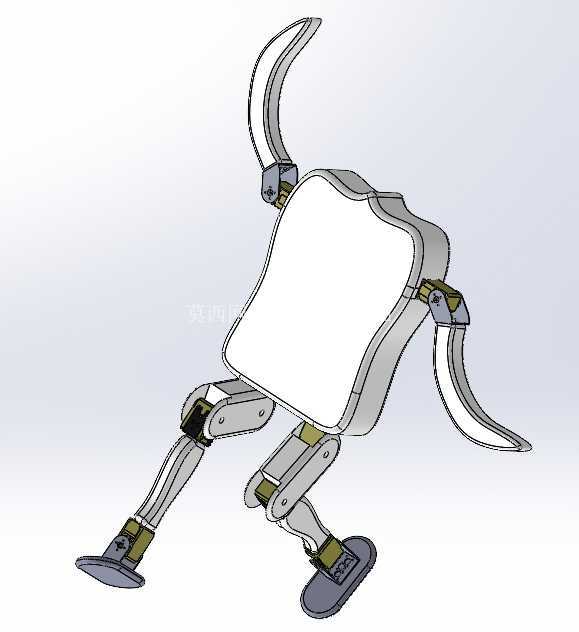

　　关节处的转动范围做了机械限位设计，对应生物腿部的正常活动角度区间，避免驱动元件过转导致的结构损坏或运动姿态异常，每个关节的转动副处都预留了轴承安装位，装配时可加装微型滑动轴承或滚动轴承，降低转动过程中的摩擦阻力，提升运动流畅度，同时减少关节处的磨损量，延长整体结构的使用寿命。在实际应用场景中，这套机械腿结构可根据需求组合使用，单组躯干搭配四条机械腿即可构成四足行走机器人，适配室内外小型巡检作业，在有台阶、碎石、缓坡的非平整路面环境下，相比轮式移动结构有更强的通过性；搭配两条机械腿即可构成双足仿生机器人原型，用于仿生行走算法的验证、机器人运动学科的教学实验。

　　设计过程中针对各关节的运动干涉做了全行程仿真验证，在腿部全角度活动范围内，各段杆件之间不会出现运动碰撞，驱动元件的走线槽集成在杆件内部，可将驱动线缆从杆件内部穿至躯干主控仓，避免外露线缆在运动过程中出现拉扯、勾挂的问题。整体结构的尺寸适配小型桌面级机器人开发需求，安装时仅需保证躯干侧部的安装面平面度符合公差要求，即可完成快速装配，各连接部位的紧固件均采用标准规格，后期维护更换零部件无需定制特殊配件，可直接选用标准五金件完成替换。足部的接触面积经过测算，在平整硬质地面上单腿支撑时可承受不超过5kg的整体负载，满足小型巡检机器人搭载传感器、主控电池等部件的负载需求，关节处的驱动安装位兼容市面上主流的微型数字舵机尺寸，开发者无需修改结构即可直接适配常用型号的驱动元件，缩短原型开发的周期。
