深空探测用防滑滚纹行走轮结构

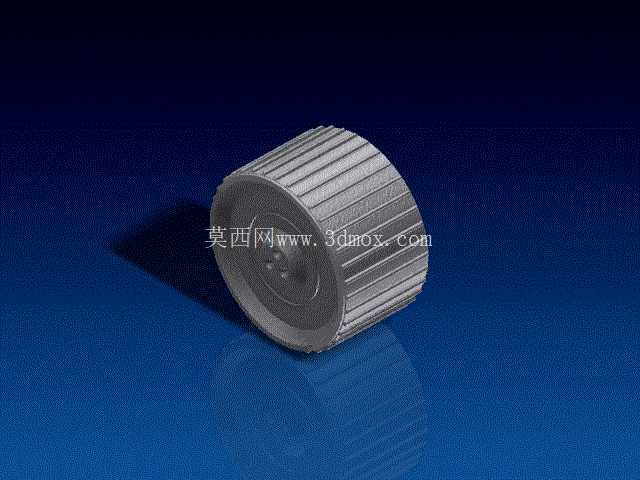

　　这款轮体结构面向地外天体表面探测移动场景设计，核心适配低重力、高扬尘、地表覆盖松散风化层的复杂行走工况，区别于常规地面车辆的充气橡胶轮结构，整体采用一体化硬质轮体构型，从根源上避免极端温差下橡胶材料老化失弹、尖锐岩屑刺破胎体的失效风险。轮体外侧周向均匀排布等距直滚纹结构，滚纹的凸起高度、齿间夹角经过多轮地面模拟工况迭代，既能够在松散浮土层下压入表层获得足够抓附力，避免轮体原地滑转消耗行进动力，又能在驶过硬质岩块区域时减少凸起结构的刚性冲击，降低轮体连接轴的径向载荷波动。

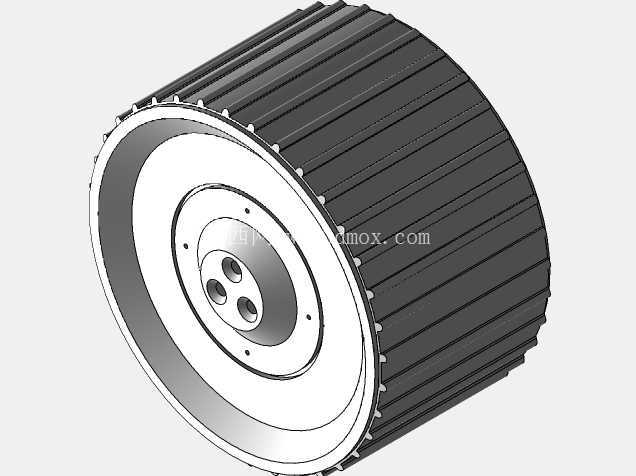

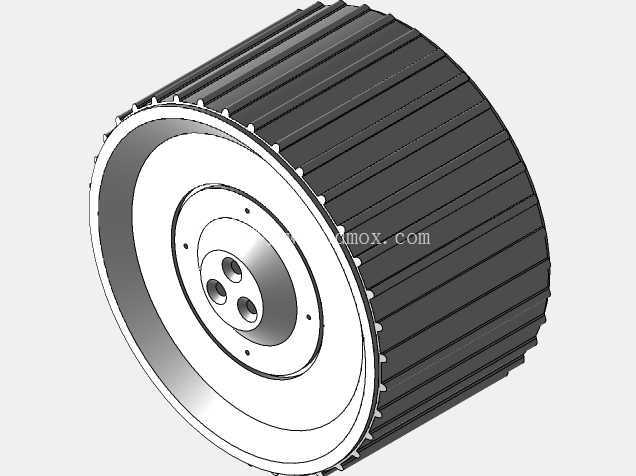

　　轮体端面采用内凹式腔体设计，并非实心结构，在保证整体结构强度满足冲击载荷要求的前提下，尽可能降低轮体自身重量，适配深空探测设备对载荷重量的严苛控制要求，内凹腔体的壁厚采用等强度设计思路，靠近轮毂安装位的区域壁厚略大于轮缘区域，匹配行驶过程中不同位置的应力分布规律，减少不必要的材料冗余。轮毂安装位设置有同轴定位止口与多组均匀分布的连接孔，止口尺寸与驱动输出轴的安装公差采用基孔制过渡配合，保证轮体安装后与驱动轴的同轴度，避免高速转动时出现偏心振动，连接孔的位置度公差控制在0.02mm以内，保证安装时连接螺栓能够顺利穿入，同时让各组螺栓均匀承受行驶过程中的扭矩与冲击载荷，避免单根螺栓受力过大出现剪切断裂。轮体的轮缘位置做了小尺寸圆弧倒角处理，没有尖锐棱边，一方面能够避免轮体压过凸起岩石时棱边应力集中导致轮缘崩裂，另一方面也能减少轮体转动时对地表松散土层的过度扰动，降低扬尘附着在轮体表面的概率。从安装边界来看，轮体的轴向宽度与直径比例控制在1:2.2左右，既保证足够的接地面积降低接地比压，避免轮体在松散浮土中过度下陷，又不会因为轴向宽度过大导致转向时需要克服的转向阻力矩过高，增加转向驱动机构的负载。

　　在实际应用场景中，这类轮体不仅可以适配深空探测车的行走需求，也可经过尺寸缩放后用于极端环境下的巡检机器人、灾后搜救机器人的行走部件，比如高温火场、高辐射核污染区域的移动设备，这类场景下常规橡胶轮无法耐受环境条件，一体化硬质金属轮体的环境适应性优势会更加明显。设计过程中需要重点考虑轮体与悬挂机构的安装间隙，轮体转动时的最大外轮廓不能与悬挂摆臂、驱动电机壳体发生运动干涉，尤其是在轮体受到冲击载荷产生轴向窜动时，预留的安全间隙需要覆盖窜动的极限行程，同时轮体的动平衡精度需要满足移动设备最高行驶速度下的振动要求，避免长时间行驶时振动传递到车体上部，影响搭载的精密探测设备的工作精度。

　　轮体表面的滚纹结构没有采用复杂的交错齿形，而是选用加工难度更低的直齿结构，一方面是直齿结构在一体化加工时更容易保证尺寸一致性，降低加工过程中的刀具损耗，另一方面直齿结构在轮体沾附浮土时，转动过程中浮土更容易从齿槽间脱落，不会出现泥土卡塞在齿槽内导致防滑性能下降的问题。轮体内侧的轮毂区域设置有环形加强筋，加强筋的走向与扭矩传递方向一致，能够在不显著增加轮体重量的前提下，提升轮毂区域的抗扭刚度，避免驱动轴输出大扭矩时轮毂与轮辐连接位置出现应力开裂。
