小型设备用螺旋弹簧减震缓冲构件

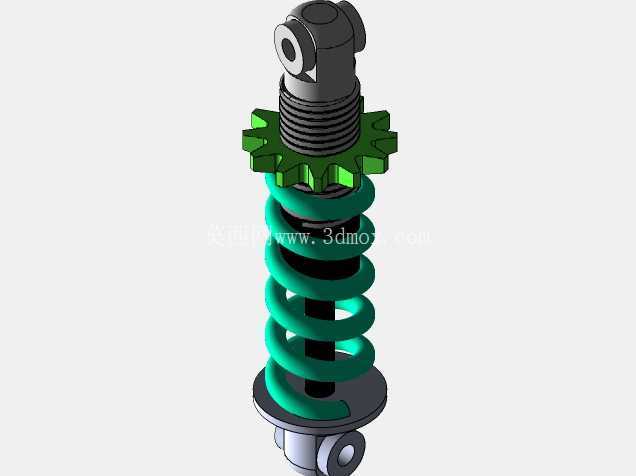

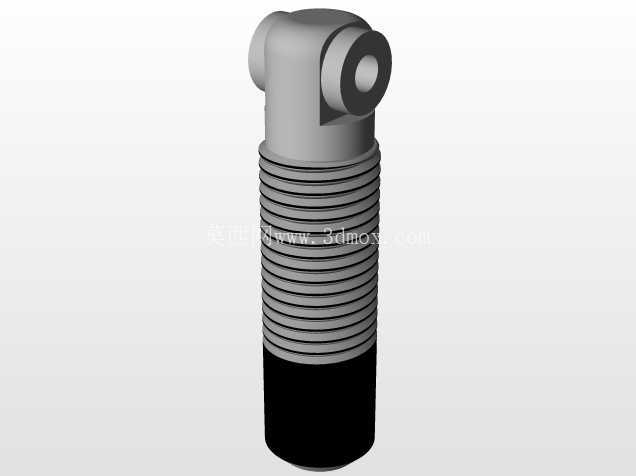

　　这类带螺旋弹簧的减震构件，日常在小型代步载具、轻型作业设备的行走悬挂结构中出镜率极高，核心作用是抵消行进过程中路面或作业面传递的颠簸冲击力，避免刚性冲击直接传递到设备主体结构，既可以提升驾乘或操作的平稳性，也能延长设备上精密部件、连接结构的疲劳寿命。从结构设计逻辑来看，该构件采用上下铰接式安装端设计，上端的吊耳结构带贯通安装孔，下端同样设置铰接连接位，这种结构允许减震器在工作过程中随悬挂摆臂的摆动产生小角度偏转，不会因为安装位的相对位移产生额外的侧向应力，避免活塞杆受弯出现卡滞、密封件偏磨漏油的问题。

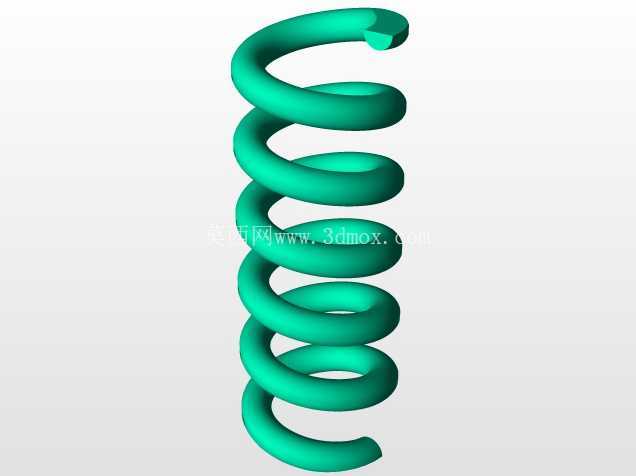

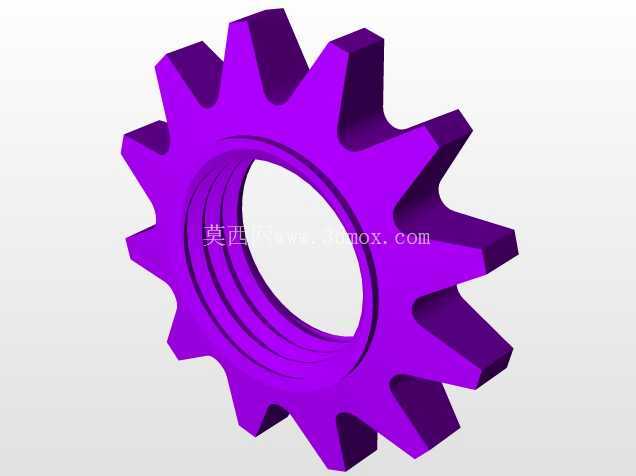

　　中间的螺旋弹簧采用等节距设计，弹簧丝径、中径的匹配经过刚度校核，能够匹配对应载荷区间的缓冲需求，弹簧上下端的定位座做了齿状限位结构，能够卡住弹簧端部的支撑圈，避免弹簧在反复压缩回弹过程中出现径向窜动、错位脱出的问题，上端的调节齿圈还可以通过旋转调整弹簧的预压缩量，以此适配不同载荷下的初始刚度需求，满足不同载重场景的减震调校要求。阻尼部分集成在弹簧中心的筒状结构内，压缩和回弹行程都能提供对应的阻尼力，避免弹簧压缩后出现多余的往复弹跳，让冲击能量能够通过阻尼作用快速耗散，不会出现余震反复的情况。

　　从安装边界来看，上下铰接孔的中心距在完全伸展状态下有固定的尺寸区间，安装时需要预留足够的压缩行程空间，避免极限压缩状态下弹簧并圈、上下安装座出现刚性碰撞，同时铰接孔的直径匹配标准规格的连接销轴，安装时需要配合轴套、润滑脂使用，降低铰接位的转动磨损。在实际选型应用中，这类减震构件需要根据设备的单轮载荷、最大冲击行程、工作环境的腐蚀情况来匹配对应的参数，如果是在潮湿、多泥沙的户外场景使用，还需要额外关注活塞杆表面的镀层处理、密封件的材质，避免泥沙进入阻尼筒造成拉缸、密封失效。

　　建模过程中需要重点还原弹簧的螺旋升角、端部支撑圈的并圈结构，上下安装吊耳的孔位同轴度、定位齿圈的齿形分布也要精准还原，否则在后续做虚拟装配、运动仿真的时候，会出现干涉、运动卡滞的误判，无法准确模拟实际工作中的行程范围和受力情况。这类减震结构的设计难点在于弹簧刚度和阻尼系数的匹配，刚度过大则缓冲效果差，小颠簸过滤不足，刚度过小则容易出现打底、支撑不足的问题，阻尼过大则会让减震器变硬，冲击无法有效释放，阻尼过小则无法抑制弹簧的多余弹跳，所以建模阶段的尺寸精准度，直接影响后续仿真分析结果的可靠性，也能为后续的实物样机试制、性能调校提供准确的三维数据支撑。
