蜗轮蜗杆联动丝杠传动结构设计

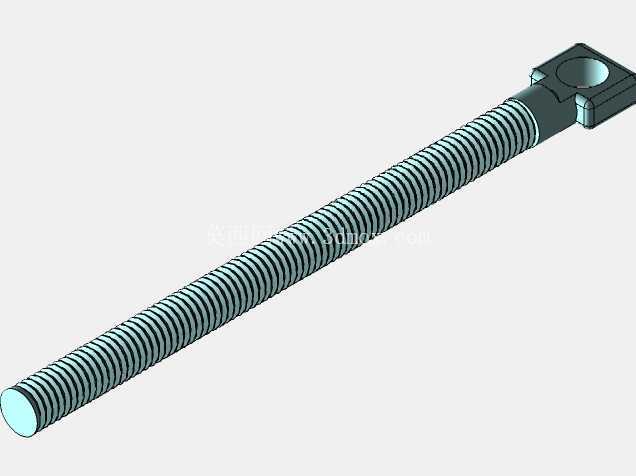

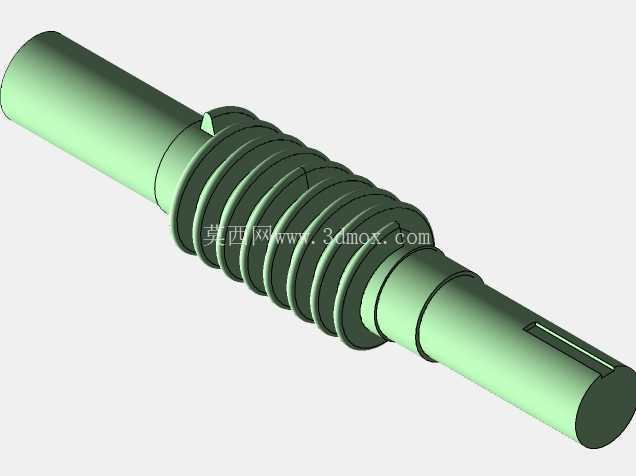

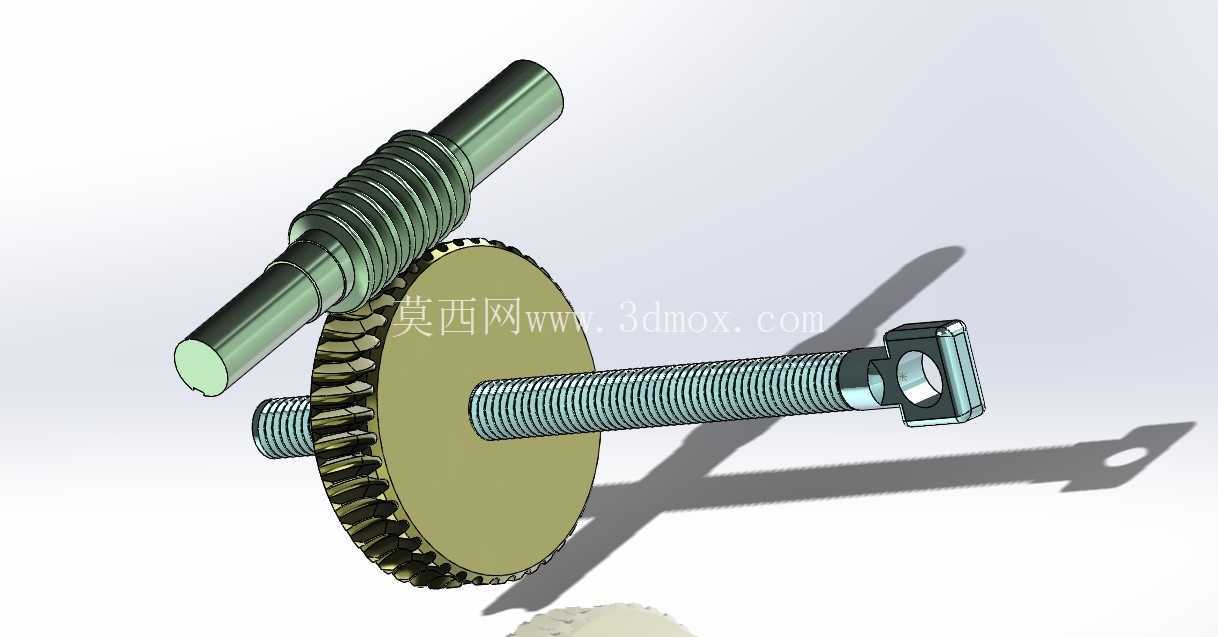

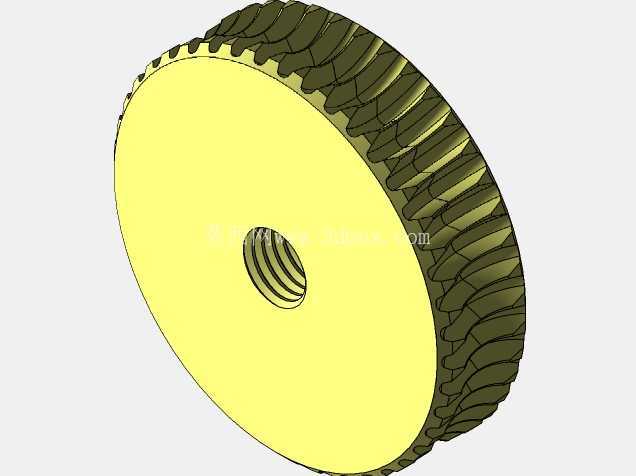

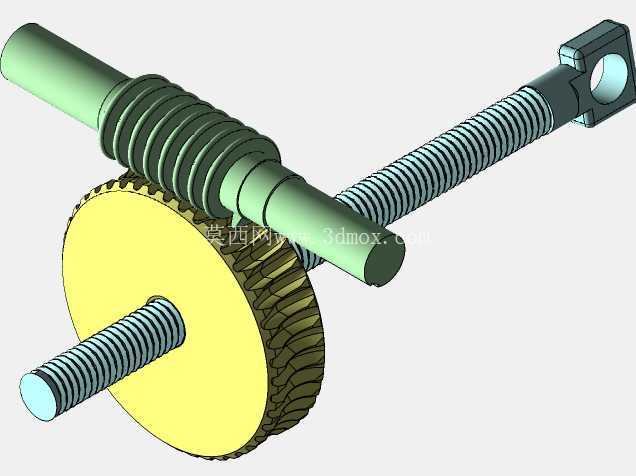

　　这套蜗轮蜗杆搭配丝杠的组合传动结构，常出现在需要大减速比、自锁特性的直线进给场景里，比如小型工装的微调进给机构、轻型输送线的张紧调节单元、实验室精密定位台的驱动端，都能见到这类结构的实际应用。和常规直齿轮传动不同，蜗杆与蜗轮的啮合属于空间交错轴传动，两轴轴线通常呈90度垂直布置，这套结构里蜗杆直接加工在输入轴段上，省去了额外的键连接装配环节，能有效减少传动回程间隙，适合对进给精度有一定要求的轻载工况。从结构布局来看，蜗杆轴采用双光轴段支撑设计，两端预留的轴颈可以直接适配标准深沟球轴承安装位，安装时不需要额外加工复杂的定位台阶，轴承位的直径公差可以按k6级精度选取，既能保证轴承内圈的周向固定，也不会给装配带来过大的压装难度。蜗轮采用辐板式结构，轮毂位置预留了键槽安装位，和输出丝杠段通过平键实现周向固定，丝杠的轴端做了扁位加铰接孔设计，既可以直接连接执行负载做直线推拉动作，也能通过铰接耳座适配摆动类工况的安装需求。设计这类结构的时候，首先要确认的是传动比匹配，蜗杆头数直接决定了整体减速比，单头蜗杆虽然传动效率略低，但具备可靠的自锁特性，在垂直升降类的应用场景里可以避免负载断电后出现下滑风险，要是对传动效率有更高要求，也可以换成双头或者三头蜗杆，但此时需要额外增加制动结构来保证停机安全性。

　　蜗轮的齿形要和蜗杆的齿面参数完全匹配，建模的时候需要先确认蜗杆的轴向模数、压力角、导程角参数，再通过参数化生成蜗轮的轮齿，避免出现啮合干涉的问题，实际加工时蜗轮通常采用锡青铜材质来降低啮合磨损，蜗杆则采用调质后表面淬火的45钢或者20CrMnTi渗碳淬火，保证齿面有足够的硬度和耐磨性。安装边界方面，这套结构的中心距是蜗轮蜗杆啮合的核心参数，加工箱体安装孔的时候必须严格控制两轴的中心距公差和垂直度公差，中心距偏差过大会导致轮齿啮合侧隙过大或者卡滞，轴线垂直度偏差则会造成轮齿接触偏载，加速局部齿面磨损。

　　丝杠部分的螺纹采用梯形螺纹设计，和普通三角螺纹相比，梯形螺纹的牙型角更小，传动效率更高，牙根强度更好，能够承受更大的轴向载荷，丝杠的公称直径和螺距要匹配实际负载的进给速度需求，螺距越大，相同蜗杆转速下的直线进给速度越快，但对应的进给推力会相应降低。结构里的蜗轮和丝杠采用分体式设计，相比一体化的蜗轮丝杠结构，分体式的加工难度更低，后期维护时如果蜗轮齿面出现磨损，只需要单独更换蜗轮即可，不需要整体更换丝杠，能有效降低后期维护成本。在实际装配过程中，要注意调整蜗轮的轴向位置，保证轮齿的接触斑点位于齿面中部，接触斑点长度不小于齿长的60%，高度不小于齿高的50%，这样才能保证传动平稳，降低运行噪音。

　　另外蜗杆轴的轴向定位要可靠，通常会在一端轴承位置加装轴向锁紧螺母，调整好轴承游隙后锁紧螺母，避免蜗杆运行过程中出现轴向窜动，影响啮合精度。这类结构在运行时需要在啮合位置涂抹润滑脂，轻载低速工况下可以采用锂基脂润滑，如果是连续高速运行的场景，则需要设计对应的油池润滑结构，保证啮合面有充足的润滑油膜，降低齿面磨损和运行温升。和齿轮齿条传动相比，这套蜗轮蜗杆加丝杠的结构整体体积更小，不需要很长的齿条安装空间，在安装位置受限的微调场景里优势更明显，而且自身的减速特性可以直接用小扭矩的驱动电机实现大推力输出，不需要额外搭配减速箱，能进一步简化整体设备的结构设计。需要注意的是，这类结构不适合长时间连续大功率运行，因为蜗轮蜗杆啮合面存在相对滑动，长时间高速运行会产生较多热量，容易导致润滑脂失效，加剧齿面磨损，所以更适合间歇运行的进给、调节类工况。建模过程中，轮齿部分的参数化生成是重点，要保证齿面的曲率完全匹配啮合关系，避免装配时出现齿面干涉，同时轴类零件的过渡圆角、退刀槽等工艺结构也要按照实际加工要求做出来，不能只做简化的光轴结构，比如蜗杆轴两端的轴承位要做退刀槽，丝杠末端的铰接孔要做倒角处理，避免装配时出现锐边割伤或者应力集中的问题。
