练习用轻量化直齿圆柱传动齿轮

项目分类:齿轮 发布时间:2026-01-20 ID:1126321
  • 练习用轻量化直齿圆柱传动齿轮
  • 练习用轻量化直齿圆柱传动齿轮

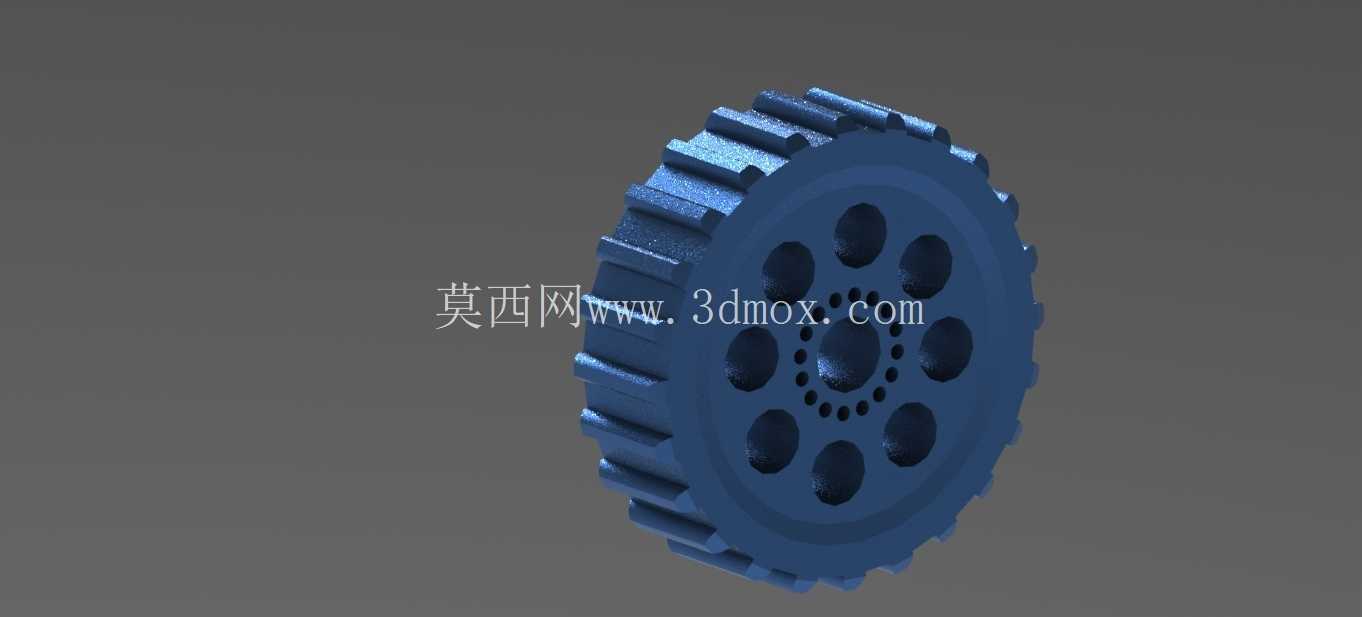

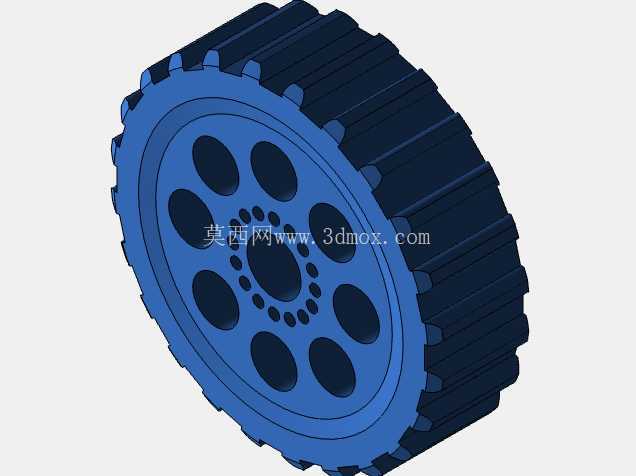

这款直齿圆柱齿轮的设计初衷是面向机械设计入门阶段的结构练习,同时也可作为小型传动机构的原理验证样件使用。从实际应用场景来看,这类带减重孔结构的直齿轮,常出现在桌面级小型传动实验台、教学演示教具、低速轻载的自动化输送小机构中,也可作为入门级机械设计课程的测绘、建模练习参照样件,帮助初学者理解直齿轮的齿形参数、轮体结构设计逻辑与装配配合关系。

从功能特性来看,该齿轮采用标准直齿齿形设计,齿向与齿轮轴线平行,传动过程中无轴向分力,对支撑轴承的轴向载荷要求低,装配时无需额外调整轴向啮合间隙,适配两端深沟球轴承的简支安装方式,非常适合对安装调试便捷性要求较高的轻载传动场景。轮体采用辐板式带均布减重孔的结构,相比实心轮体,在保证轮缘、轮毂处结构强度满足轻载传动要求的前提下,大幅降低了轮体自身重量,减少了传动过程中的转动惯量,启动、换向时的动态响应更灵敏,同时也降低了材料消耗,适合小批量3D打印验证或者塑料注塑加工的场景。轮毂中心设置有标准安装轴孔,轴孔周边设计有一圈更小的均布小孔,既可以作为减重结构,也可根据实际安装需求加工为销孔,配合紧定螺钉或者传动销实现齿轮与传动轴的周向固定,避免传动过程中出现轮轴相对滑动的问题。

设计思路上,这款齿轮优先兼顾了结构合理性与建模练习的教学属性:齿形部分遵循标准渐开线齿廓的生成逻辑,齿顶高、齿根高、齿距等参数符合通用直齿轮的设计规范,能够与同模数的标准直齿轮实现正确啮合,不会出现卡齿、传动卡顿的问题;轮体部分的减重孔采用圆形均布设计,避免了异形孔带来的应力集中问题,每个减重孔的边缘都做了微小的圆角过渡,减少载荷作用下的应力集中点,提升轮体的抗疲劳寿命;轮缘部分保留了足够的厚度,保证轮齿根部的支撑强度,避免轻载冲击下出现轮齿断裂的问题;轮毂部分的轴向长度略大于轮体辐板厚度,保证与传动轴的配合接触长度足够,提升安装稳定性,避免传动过程中出现轮体偏摆。

从安装边界来看,这款齿轮的轴向安装尺寸由轮毂长度决定,安装时需要保证轴上的定位台阶与轮毂端面贴合,轴向固定可采用轴用挡圈或者紧定螺钉实现,径向安装需要保证轴孔与传动轴的配合公差符合轻载传动的间隙配合要求,既不能过紧导致装配困难,也不能过松导致传动时出现偏心晃动。啮合安装时,需要保证配对齿轮的轴线平行度在允许公差范围内,中心距误差控制在齿侧间隙允许的范围内,避免出现啮合过紧导致的传动阻力过大、齿面磨损加剧,或者啮合过松导致的传动回程误差过大、传动冲击噪音明显的问题。轮体外缘的齿顶圆直径是安装时的重要尺寸参考,设计装配腔体时需要预留足够的径向间隙,避免轮齿转动时与腔体结构发生剐蹭。

在实际使用中,这类轻量化直齿轮适合传递扭矩不大、转速中等的传动场景,不适合重载、高速冲击的传动工况,若要应用在负载更大的场景中,可在现有结构基础上调整辐板厚度、减重孔尺寸,或者更换强度更高的加工材料,同时对齿面做硬化处理提升耐磨性能。对于建模练习者而言,这款模型覆盖了渐开线齿形生成、均布特征阵列、轮体结构细节处理等多个常用的三维建模操作点,能够帮助练习者快速掌握直齿轮类零件的建模逻辑与工程化设计注意事项,避免建模过程中出现不符合加工、装配要求的结构问题。
