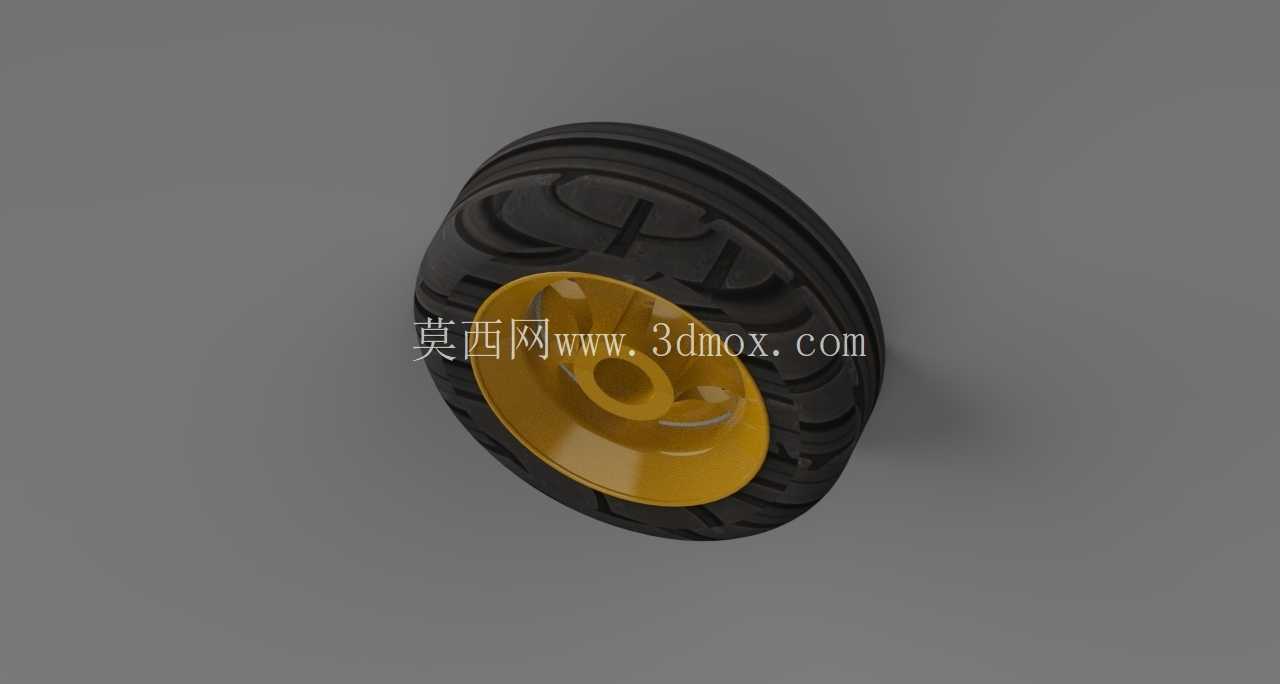

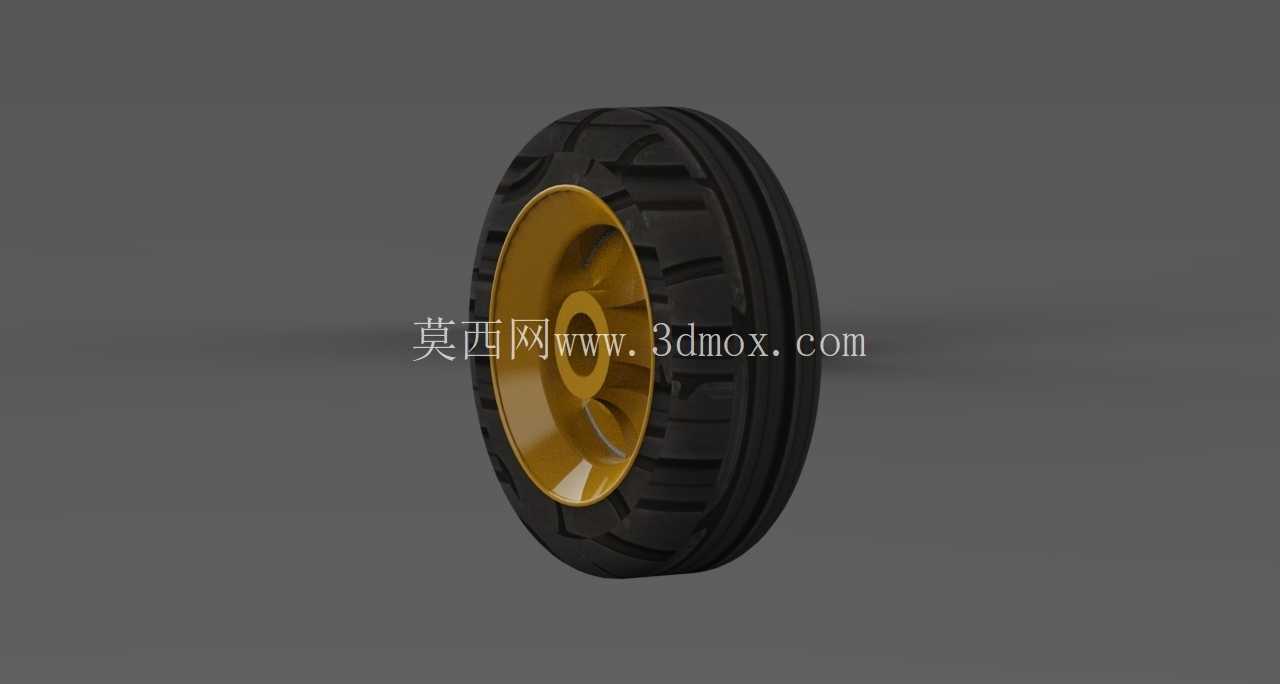

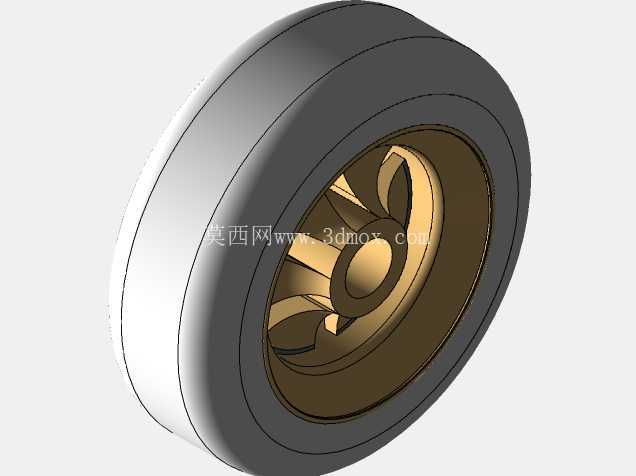

小型简易越野纹路轮胎带轮毂结构

这款简易轮胎结构，最初是为小型户外巡检移动平台、短途物料转运手推车、青少年机器人竞赛行走机构做的适配设计，在做结构方案阶段就优先考虑了小负载场景下的抓地性能与装配便捷性，没有照搬乘用车辆轮胎的复杂层级结构，而是针对10kg-30kg区间的轻载行走需求做了结构简化，既保留了非铺装路面行走需要的纹路抓附能力，又把整体零件数量压缩到最低，方便小批量加工或者3D打印快速验证。

从实际使用场景来看，这类小尺寸轮胎适配的设备大多不需要高速行驶，多数工况是在车间环氧地坪、园区柏油路、郊外草地甚至带少量碎石的泥土地面做低速移动，所以胎面的纹路设计没有做细碎的排水细纹，而是采用了大间距的块状越野纹路，单块纹路的凸起高度做了3mm的设定，既可以在松软地面嵌入表层获得足够抓地力，又不会因为纹路过深导致硬路面行驶时产生过大的滚动阻力，纹路的排布采用了错位交错的方式，避免直行时同相位纹路连续接触地面产生规律性颠簸，同时也能在小半径转向时让边缘纹路提供足够的侧向摩擦力，防止侧滑。

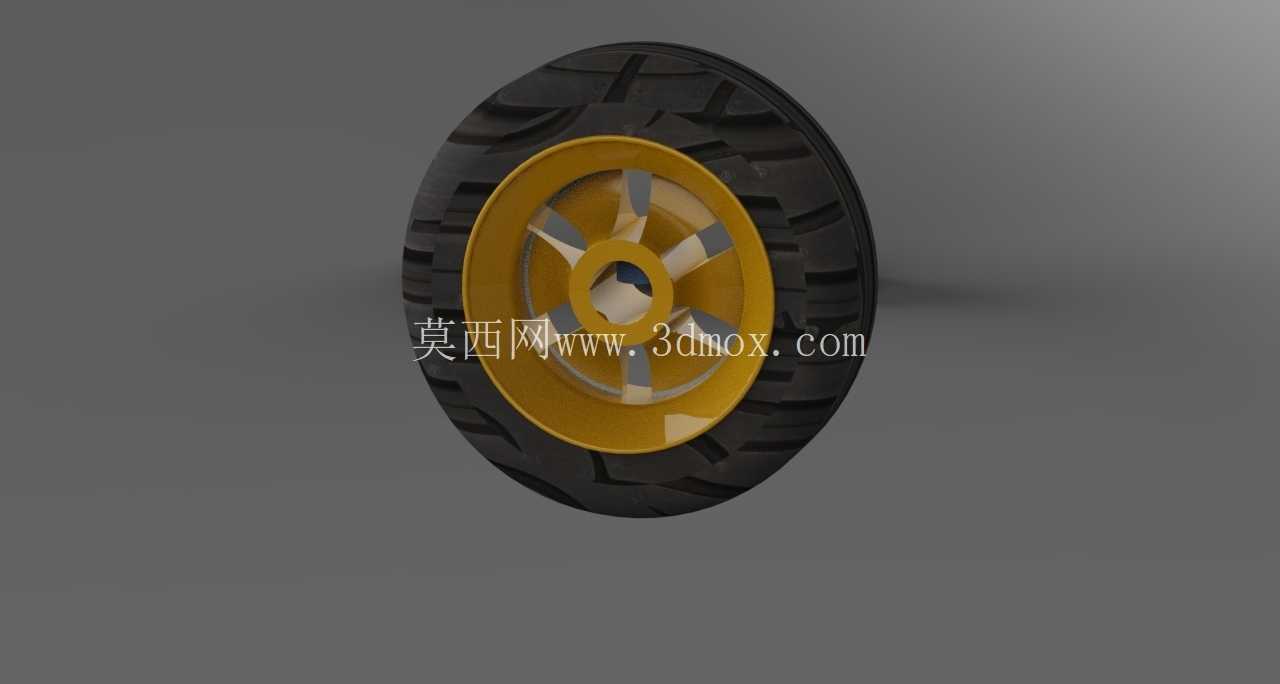

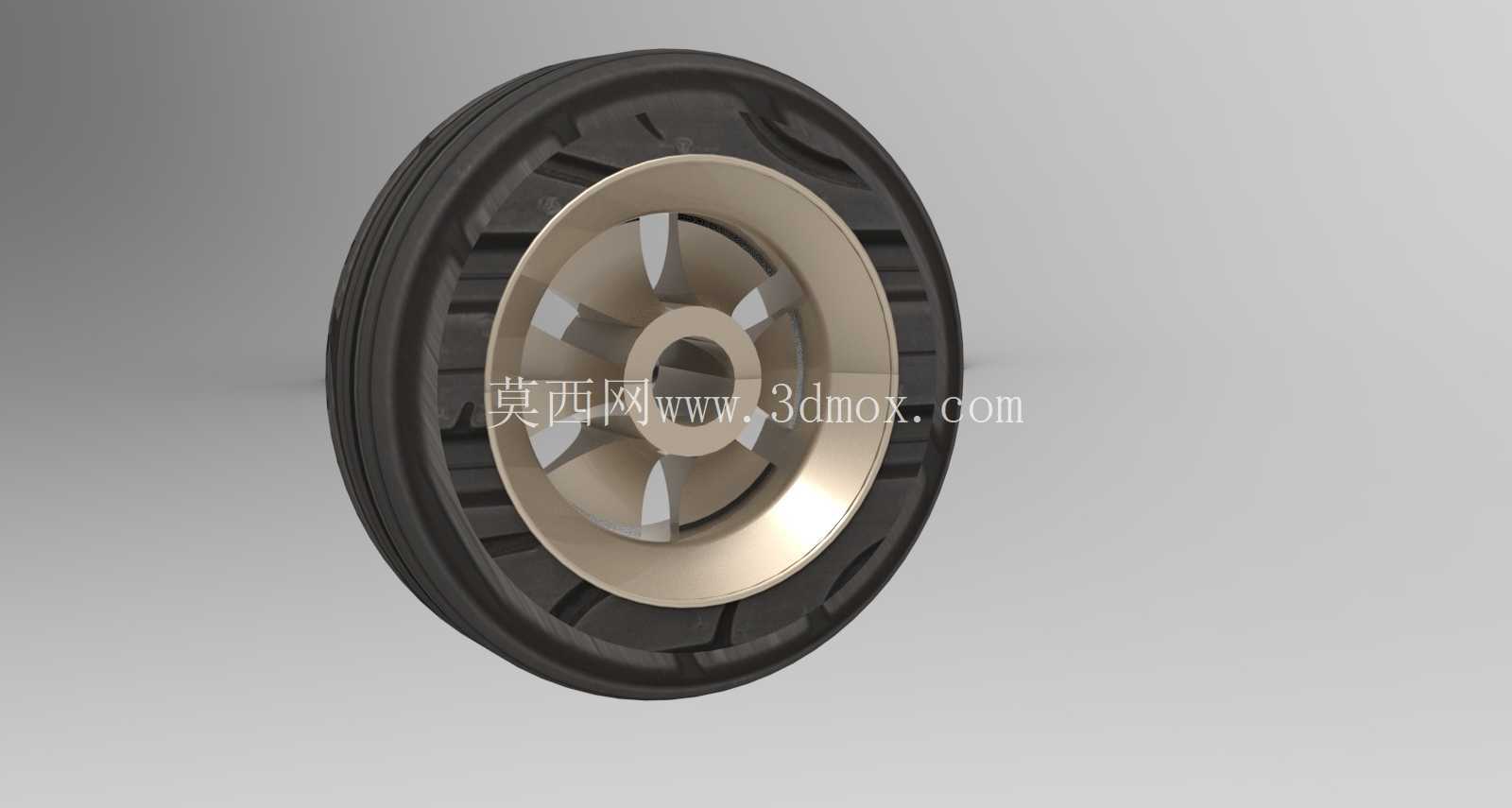

轮毂部分采用了分体式的辐条支撑结构，没有做封闭的轮辋盖板，一方面是为了减轻整体重量，轮辐之间的空隙可以在行驶时夹带的泥土、碎石自然脱落，不会在轮辋内部堆积导致动平衡失衡，另一方面这种开放式辐条结构在做3D打印验证时不需要添加大量支撑，打印完成后后续处理工作量很小，适合快速迭代修改。轮毂中心的安装孔做了带定位平面的D型孔设计，直接和6mm直径的驱动输出轴配合，不需要额外加装键槽或者紧定螺钉套，装配时只需要将轴插入孔位，从端面用一颗沉头螺钉锁紧即可，既简化了装配工序，也能避免长期正反转切换时轴和轮毂之间出现打滑空转的问题。

设计过程中特意控制了轮胎与轮毂的配合过盈量，胎体采用邵氏硬度65A的橡胶材质时，轮毂和胎圈的配合直径过盈量控制在0.8mm-1.2mm区间，装配时不需要专用的压胎工具，只需要用手将胎圈逐步按压卡入轮毂的限位槽即可，拆卸维护时也可以用一字螺丝刀轻轻撬动胎圈就能完成分离，不需要担心撬坏轮毂或者胎体。轮胎的断面宽度做了28mm的设定，整体外径控制在120mm，安装时需要预留的径向跳动空间不超过5mm，轴向安装空间只需要留出32mm的宽度即可，不会和周边的车架结构、转向拉杆、减震部件产生干涉，适配的轮轴安装高度在距离安装基准面58mm-62mm区间都可以正常使用，不需要额外调整悬架结构。

在做结构强度校核时，针对单轮30kg的额定负载，轮毂的辐条厚度做了4mm的等强度设计，每根辐条和轮辋、中心毂的连接位置都做了R2的圆角过渡，避免应力集中导致长期负载下出现辐条断裂的问题，胎体内部没有添加帘线层，而是通过加厚胎侧基部胶的方式保证胎体的支撑强度，胎侧厚度设定为4mm，既可以缓冲路面小凸起带来的冲击，也不会因为胎侧过软导致负载下胎体变形量过大，实测在额定负载下轮胎的径向变形量不超过2mm，完全满足低速行走的精度要求，不会因为胎体变形导致行走路径出现偏差。另外轮毂的中心毂位置做了内嵌轴承的安装位，可以根据使用需求选择加装6mm内径的微型深沟球轴承，适配从动轮的安装场景，不需要重新修改轮毂结构，一套模具或者一套打印参数就可以同时满足驱动轮和从动轮的使用需求，减少了零件种类，降低了加工和物料管理的成本。
