圆柱式智能AI分类垃圾收纳设备结构设计

这款圆柱式智能分类垃圾收纳设备，主要面向写字楼公共区域、校园公共空间、社区集中投放点这类日均垃圾产生量稳定、对投放便捷性与分类准确率有较高要求的场景设计，区别于传统敞口或翻盖式垃圾桶，设备通过内置的识别模块完成垃圾类别的自动判定，再驱动内部的分料结构将垃圾送入对应仓室，无需投放者手动区分桶位，能有效降低错投率，减少后续人工分拣的工作量。

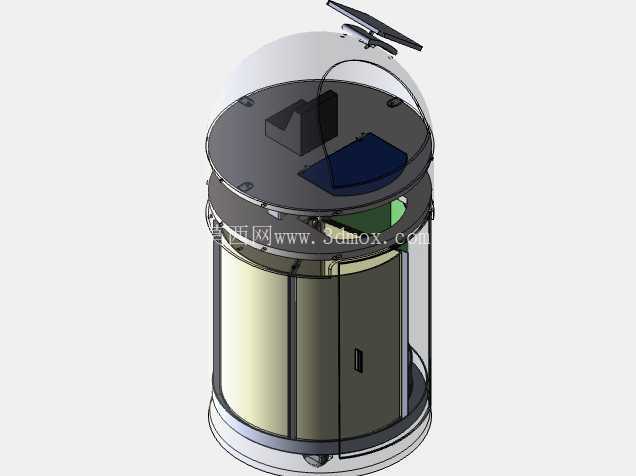

从结构设计逻辑来看，整体采用立式圆柱布局，主要是考虑到公共区域的占地边界限制，圆柱形态没有突出的棱角，既能避免过往行人磕碰，也能在相同投影面积下获得更大的内部收纳容积，设备底部设置了隐藏式的承托底座，安装时不需要对地面做额外的打孔固定，直接放置在平整硬质地面即可，底座边缘预留了10mm的调平间隙，可适配地面存在微小坡度的安装场景，整体外径控制在420mm，总高度1150mm，投放口距离地面高度为900mm，符合成年人站立投放的舒适操作高度，不需要弯腰或者抬手过高，适配绝大多数公共场景的人机交互需求。

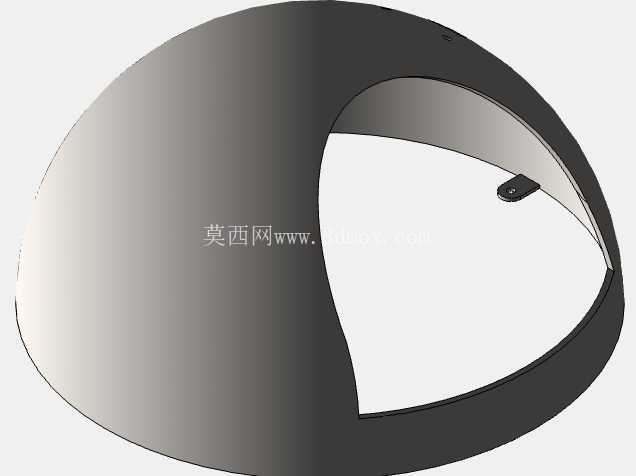

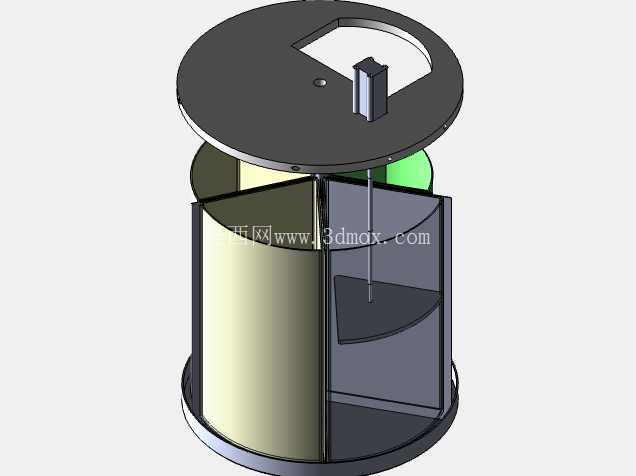

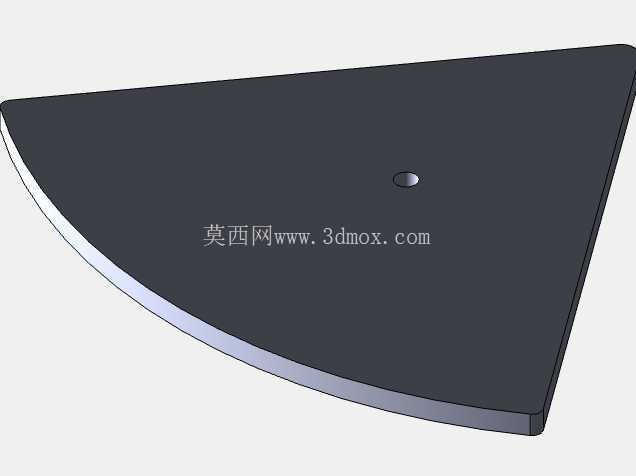

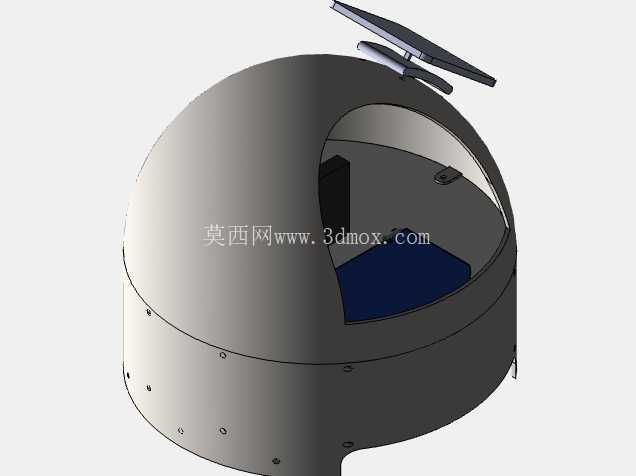

设备顶部设置了透明的弧形防护上盖，一方面可以阻挡雨水、灰尘落入设备内部，避免内部电路模块受潮进灰，另一方面透明材质可以让运维人员直观看到顶部识别区域的杂物堆积情况，方便及时清理。上盖下方的识别区域集成了图像采集模块，投放者只需要将垃圾放置在识别区的承载台上，模块会快速完成类别判定，之后承载台下方的翻板结构会对应打开，将垃圾送入下方对应的分类仓内，整个投放过程不需要接触设备外表面，能有效降低公共场景下的交叉接触风险。

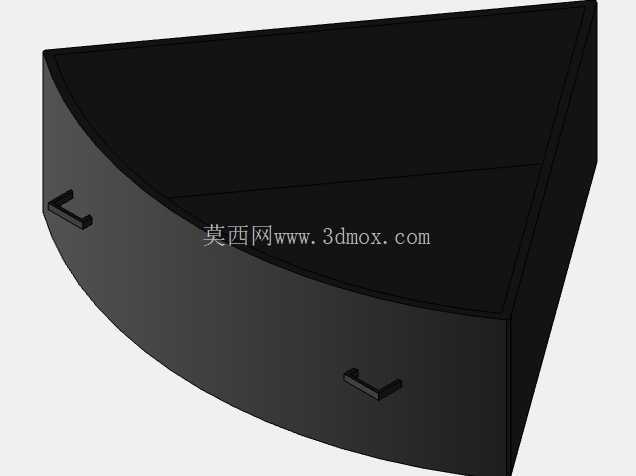

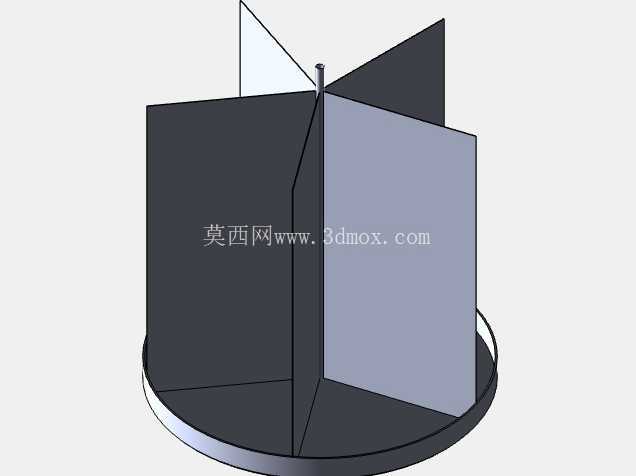

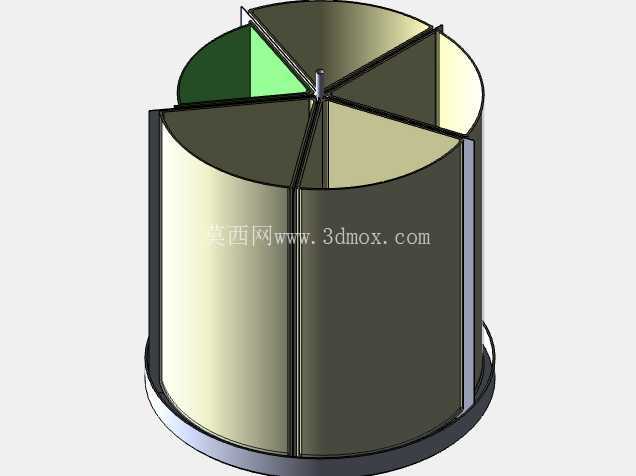

内部的收纳仓采用分体式抽拉结构，四个独立仓室分别对应不同类别的垃圾，每个仓室的容积为25L，仓体采用轻量化的硬质塑料材质，边缘设置了密封胶条，能减少垃圾异味散出，运维人员清理时只需要打开设备侧面的仓门，即可将整仓抽出倾倒，不需要搬动整个设备，降低运维的劳动强度。仓室上方设置了位置检测传感器，当仓内垃圾堆积到预设高度时，设备会通过顶部的指示灯发出提示，提醒运维人员及时清理，避免垃圾满溢影响设备正常运行。

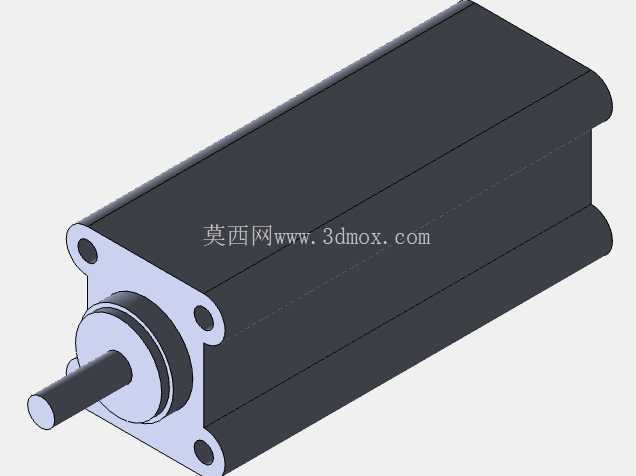

电路控制部分集中布置在顶部识别区下方的密封仓内，采用arduino作为核心控制板，集成了舵机驱动模块、传感器采集模块与供电模块，所有线路都通过设备立柱内部的走线槽布置，和下方的垃圾收纳区域完全隔离，避免线路被垃圾腐蚀或者被清理过程中的污水沾湿，提升设备运行的稳定性。设备的供电采用低压直流方案，可直接接入公共区域的220V市电，通过内置的电源模块转换为安全电压，即使设备外壳出现意外破损，也不会出现触电风险，适配公共区域的用电安全要求。

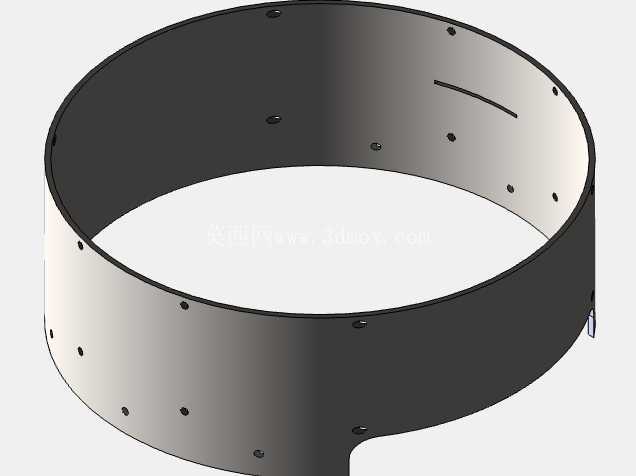

在细节设计上，设备外筒采用磨砂金属材质，表面做了防指纹喷涂处理，日常使用中不容易残留污渍，减少清洁维护的频率；顶部的太阳能辅助供电板可以在有光照的场景下补充部分电能，降低设备的日常能耗；识别区的承载台做了防滑纹理处理，避免投放的垃圾滑落，承载台边缘设置了导流槽，少量携带的液体可以顺着导流槽流入专门的废液收集仓，不会渗入设备内部的结构缝隙。整体结构没有复杂的传动部件，日常维护只需要定期清理识别区、检查仓室密封胶条的老化情况即可，不需要专业的技术人员到场，适合大范围的公共场景布设。
