通讯设备用长条形金属电池固定支架结构

在通讯终端、便携通讯设备的内部结构设计中，电池固定支架是保障供电模块稳定性的核心结构件，这款长条形冲压成型的金属支架，主要适配长条状柱状或软包电池的安装固定场景，常见于手持对讲机、便携通讯基站终端、野外作业通讯手持机这类对结构抗振性有明确要求的设备内部。从实际使用场景来看，这类支架需要同时兼顾安装便捷性、固定可靠性与轻量化要求，毕竟通讯设备很多时候需要在户外移动、车载颠簸甚至偶尔跌落的工况下工作，一旦电池出现移位，轻则导致供电接触不良中断通讯，重则可能挤压电池引发安全隐患，所以结构设计上的每一处细节都要围绕工况需求展开。

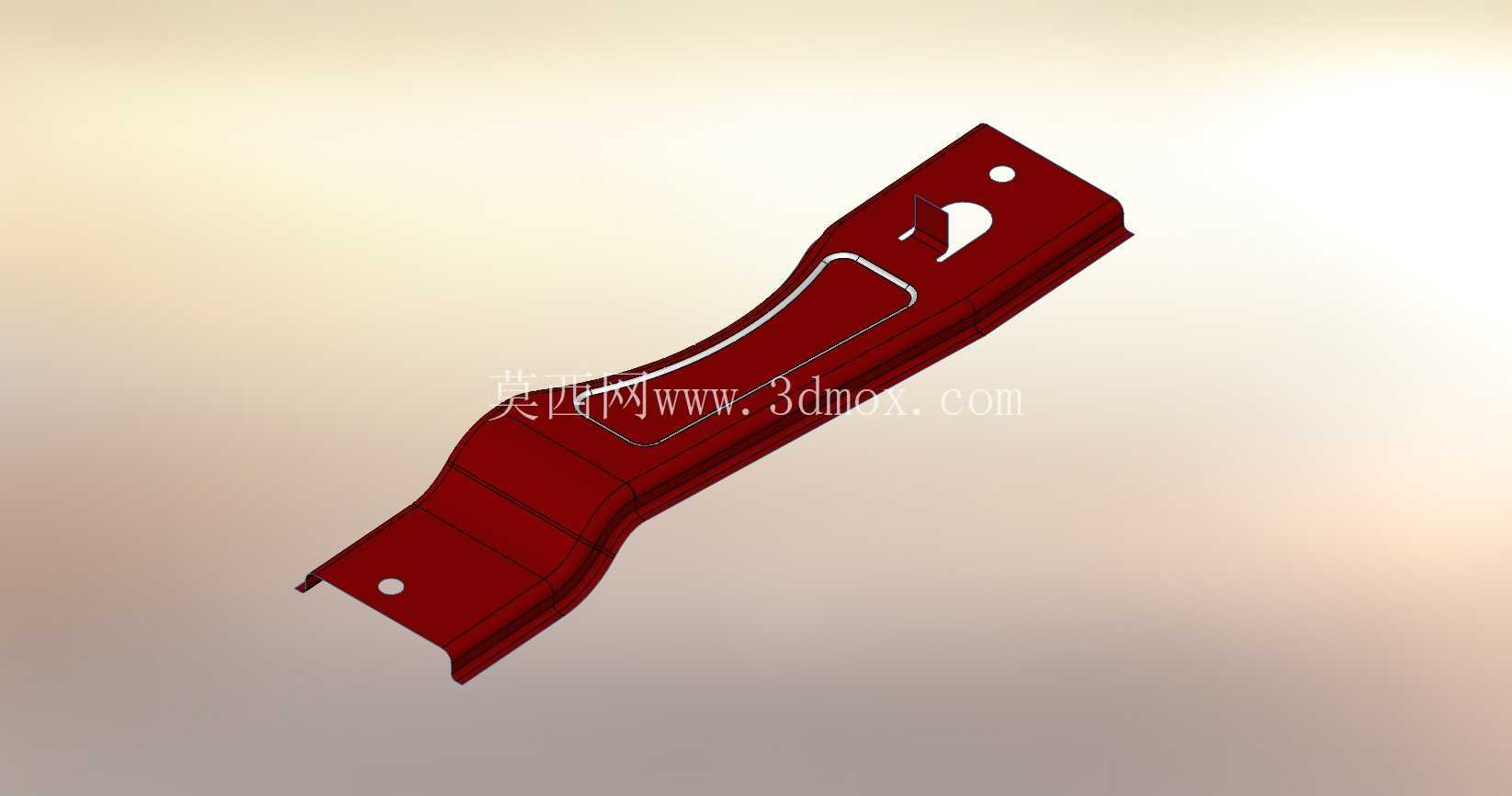

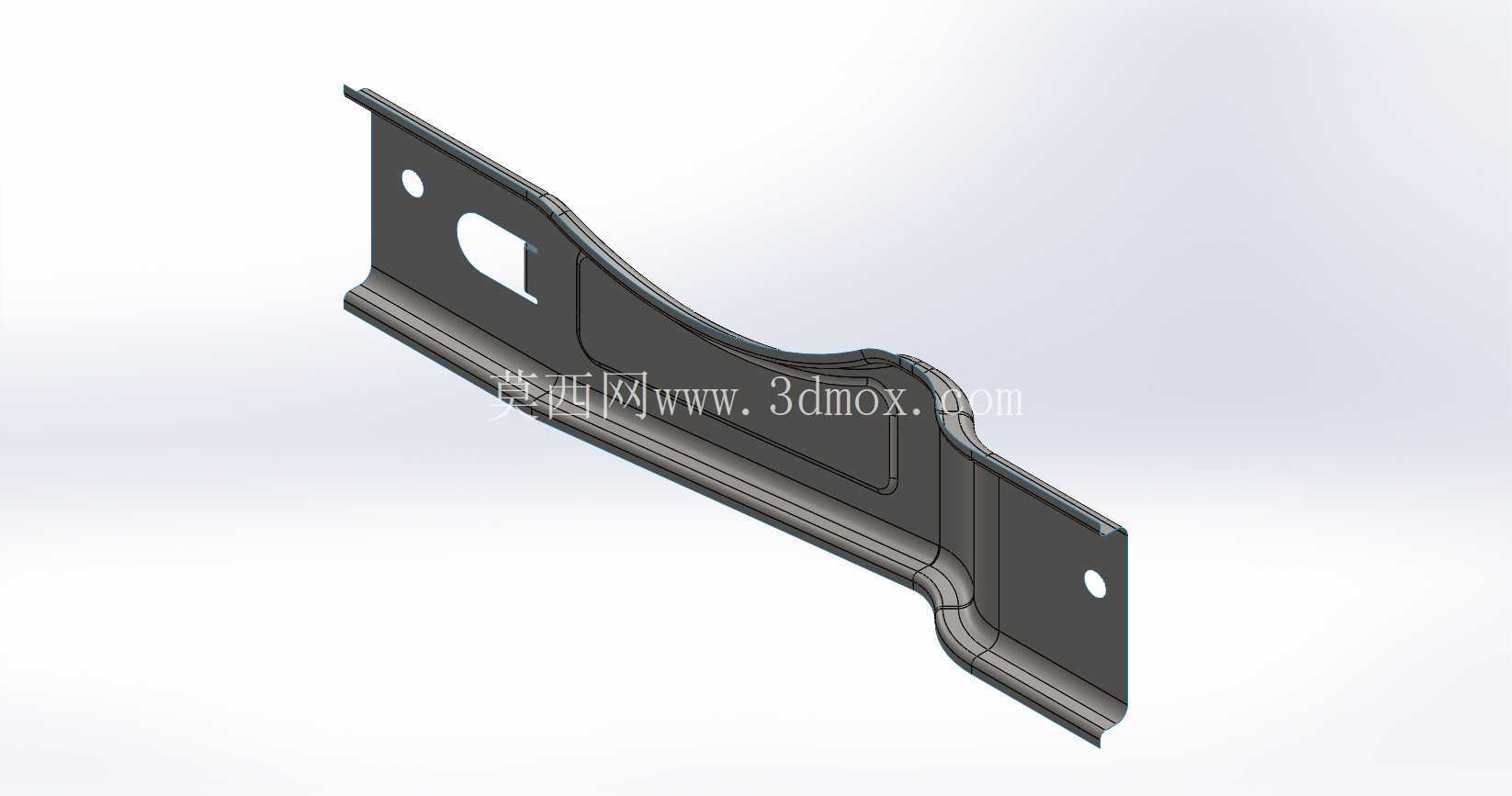

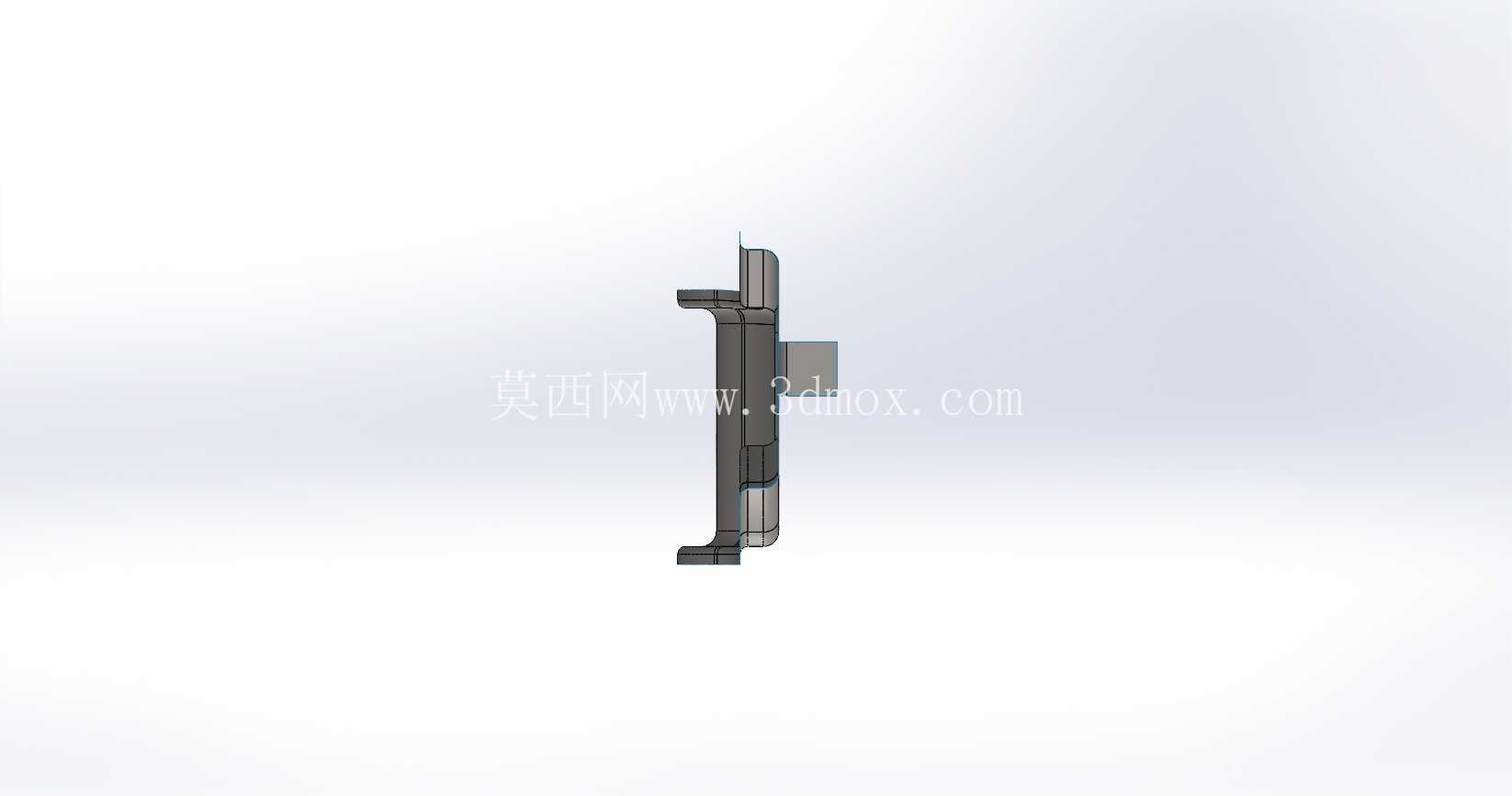

这款支架整体采用薄金属板材冲压弯折成型，主体为狭长的异形板状结构，顺着电池的侧边轮廓做了贴合式的型面设计，并非简单的平直板材——可以看到支架的边缘做了多道弯折翻边，这些翻边一方面提升了薄板自身的结构刚度，避免薄钢板在受力时出现翘曲变形，另一方面翻边形成的限位槽可以刚好卡住电池的侧边，限制电池在宽度方向的窜动。支架上分布的两个圆形安装孔是核心的固定点位，孔位的位置经过匹配设备内部的安装柱位置设计，安装时可以通过螺丝直接将支架锁附在设备内部的塑胶骨架或者金属中框上，两个孔位的间距经过校核，能够保证支架安装后不会出现绕单点转动的情况，固定后的整体稳定性足够应对日常使用中的振动冲击。

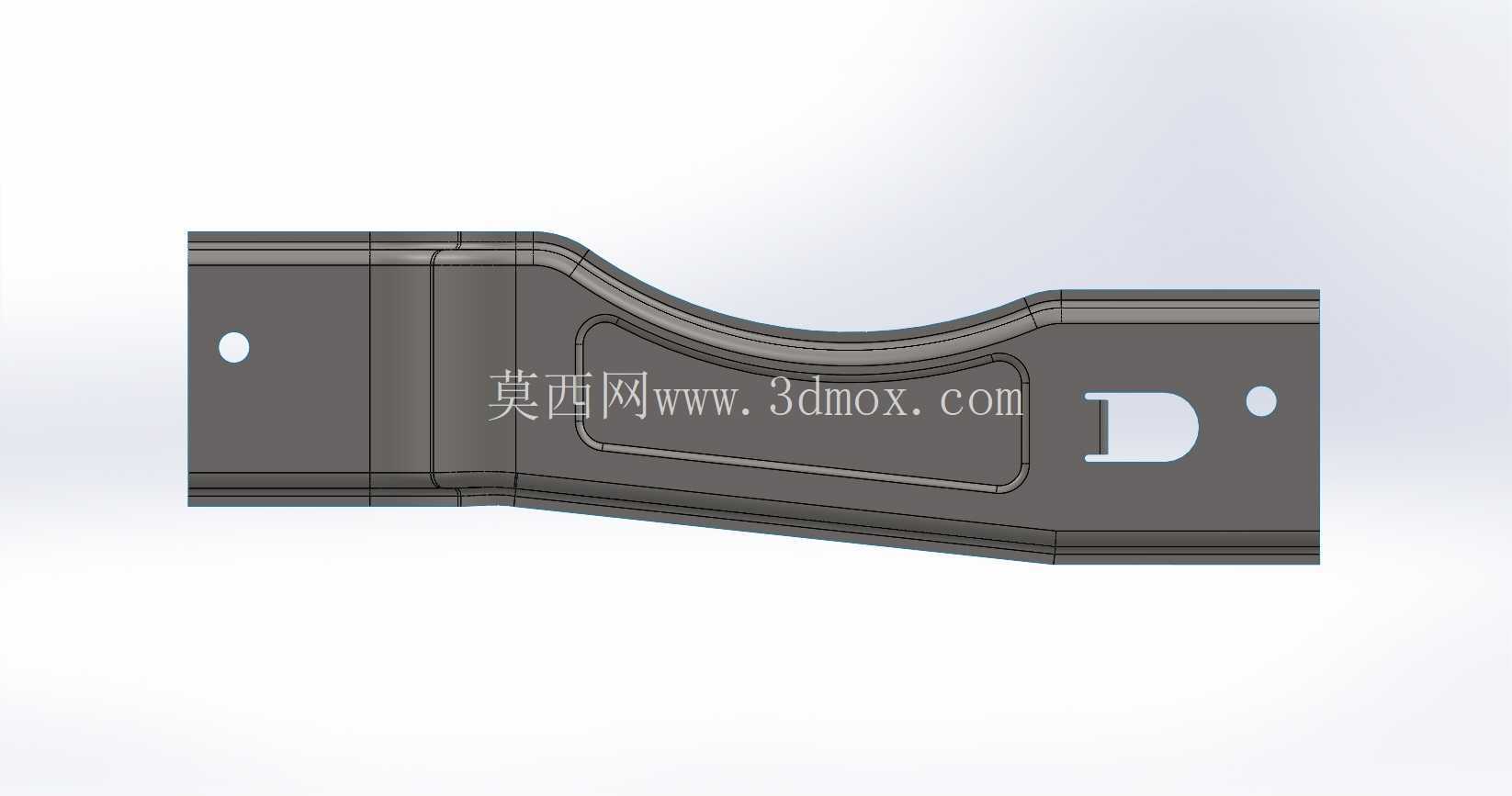

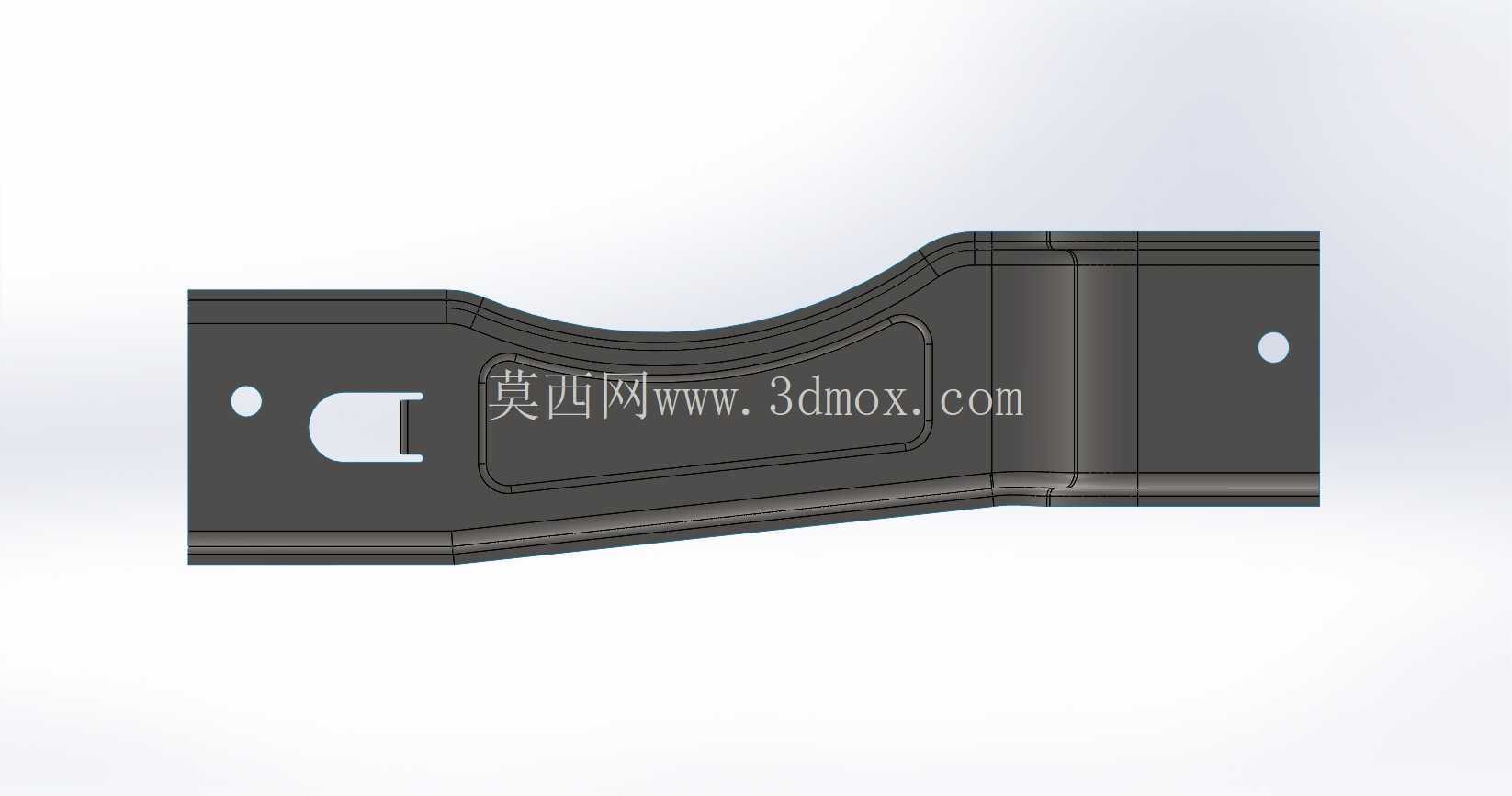

支架中部开设的异形避让孔并非减重设计这么简单，这个位置刚好对应电池的电极引出端或者设备内部的走线空间，一方面可以给电池的连接端子留出足够的操作空间，方便组装时焊接或者插接供电引线，避免支架本体挤压端子造成接触不良，另一方面也能在不降低结构强度的前提下减少材料用量，实现零件的轻量化，毕竟便携通讯设备对整机重量的控制十分严格，每一个结构件都要在满足强度的前提下尽可能做轻。仔细看支架的弯折处都做了小圆弧过渡，没有尖锐的直角冲压边，这是为了避免在组装或者后续使用过程中，锐边割破电池的外层绝缘皮，造成电池短路的风险，同时圆弧过渡也能减少冲压过程中的应力集中，提升零件的抗疲劳强度，在长期受振动的工况下不会出现弯折处开裂的问题。

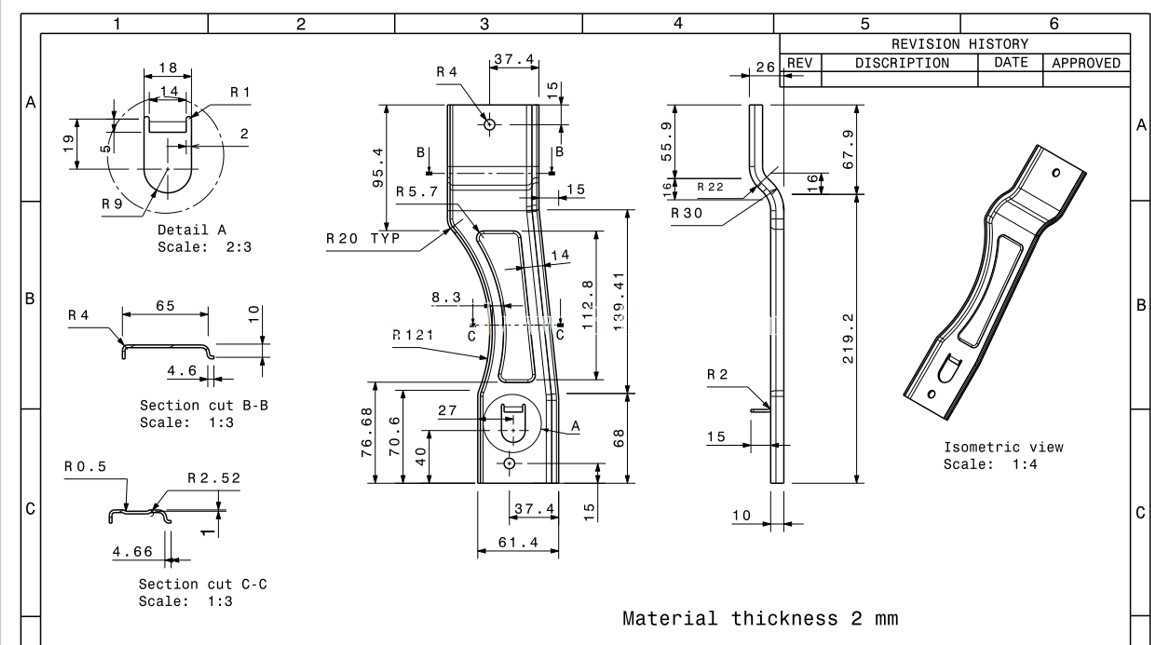

从安装边界来看，这款支架的整体长度匹配对应型号电池的侧边长度，安装后支架的两端不会超出电池的端面，避免占用设备内部额外的长度空间，宽度方向的翻边高度刚好贴合电池的厚度方向，不会突出电池表面挤压设备外壳或者其他内部元器件。设计过程中需要重点校核的是支架的夹紧力，因为金属支架本身有一定的弹性，安装后通过翻边的轻微形变给电池提供适度的抱紧力，既不能因为夹紧力过大导致电池外壳被挤压变形，也不能因为夹紧力不足导致电池在支架内部出现晃动。同时支架的平面度也有明确要求，安装后与设备安装面的贴合间隙不能超过0.1mm，避免锁附螺丝后支架出现变形，导致对电池的压力分布不均。

在实际的结构选型中，这类支架的材料一般选用冷轧钢板或者镀锌钢板，表面做钝化或者喷塑处理，提升耐锈蚀能力，毕竟通讯设备可能在潮湿的户外环境中使用，防锈能力直接影响零件的使用寿命。不同于塑胶材质的电池支架，金属支架的抗蠕变性能更好，在长期受温度变化影响的情况下不会出现老化变形，固定可靠性更高，适合在对结构稳定性要求更高的工业级通讯设备中使用。设计这类支架的时候，还要充分考虑组装的工艺性，所有的弯折角度、孔位精度都要适配冲压加工的工艺要求，避免出现过小的弯折半径或者过于复杂的型面，导致零件加工难度提升、不良率升高，在满足功能要求的前提下尽可能简化结构，是这类通用结构件设计的核心思路。
