轮式小型消防灭火作业装置结构设计

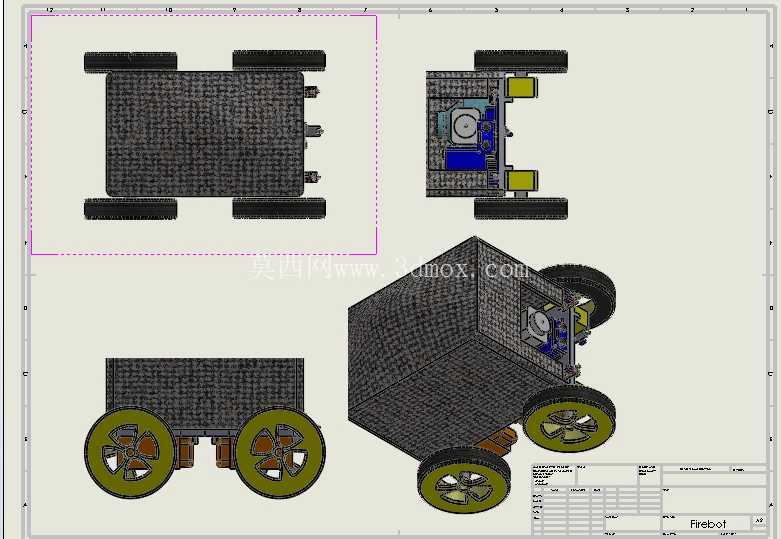

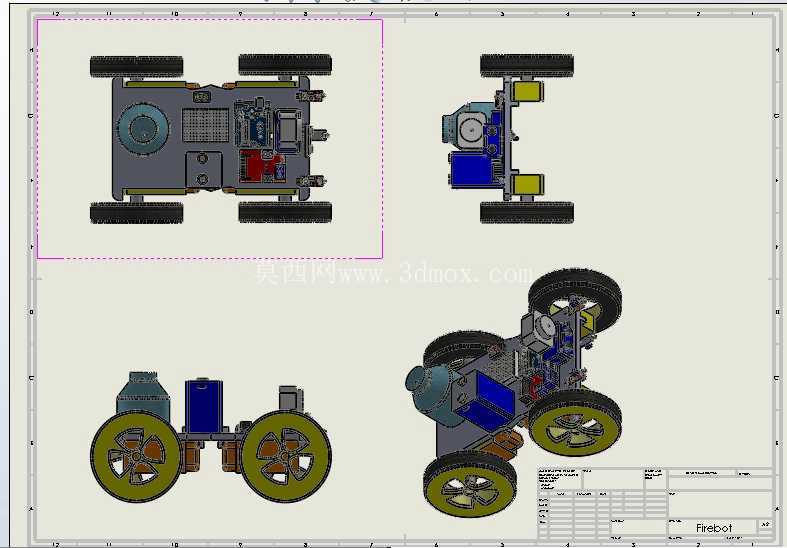

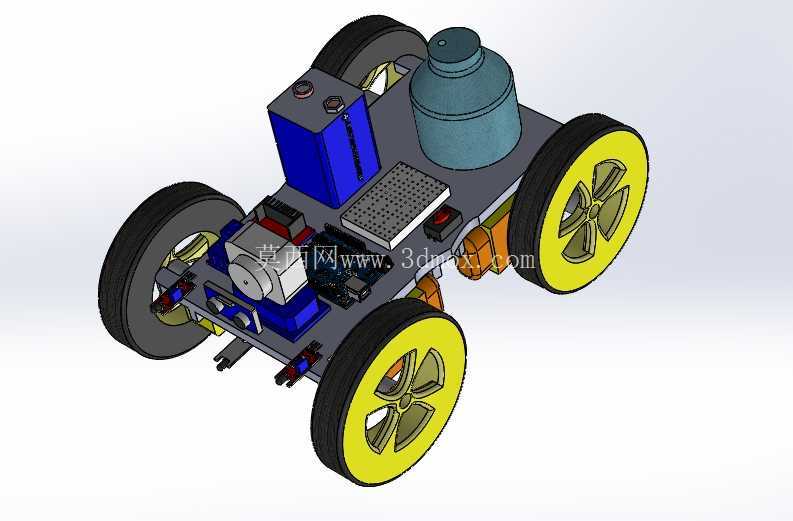

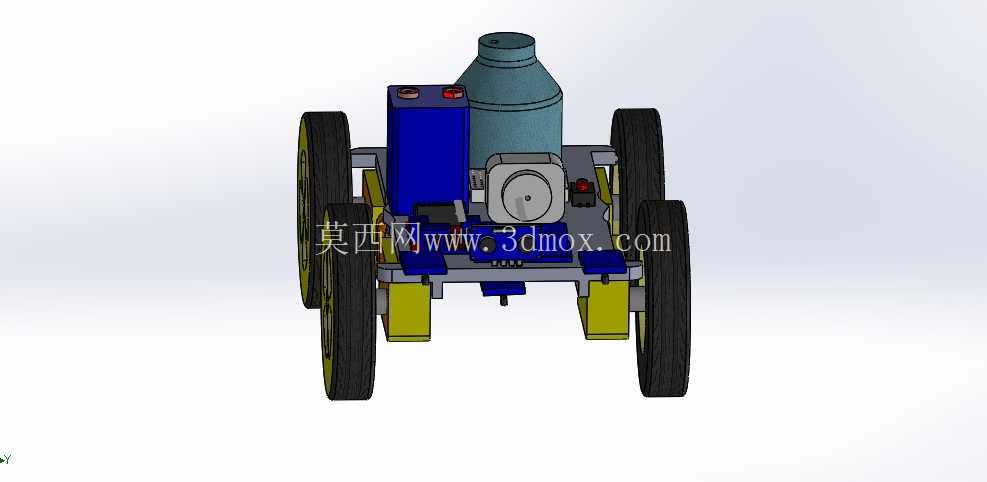

　　这款轮式消防作业装置的设计初衷，是针对狭窄受限空间内的初期火情处置场景，弥补大型消防设备无法进入狭小区域作业的短板，可应用于仓储货架间隙、机房通道、老旧小区楼道、地下管廊等空间局促的场景，在火情初起阶段快速介入，抑制火势蔓延，为人员疏散和大型消防力量到场争取时间。从结构布局来看，整机采用四轮独立悬挂的轮式移动底盘，四个大尺寸橡胶轮胎搭配黄色轮毂，轮组的安装位置预留了足够的跳动间隙，可应对地面不平整的碎石、小坡度台阶等复杂通行路况，底盘的离地间隙经过测算，能够跨越常见的地面线缆、小型凸起障碍物，避免通行过程中卡滞。

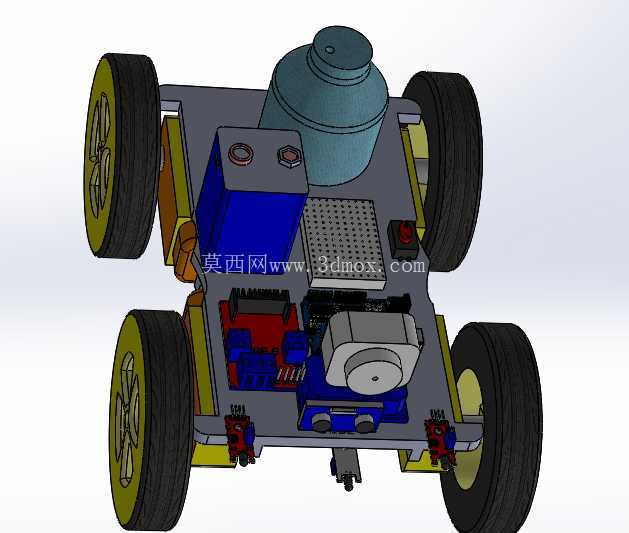

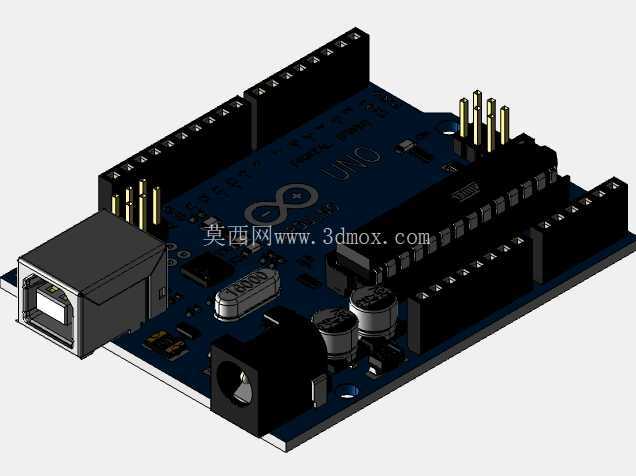

　　底盘上层采用分层布局设计，最上方的蓝灰色罐体为灭火剂存储单元，罐体采用圆弧顶密封结构，底部通过法兰结构与底盘固定，可存储干粉类灭火剂，适配除C类气体火灾之外的多类型初期火情处置，罐体侧边设置的加注口采用六角密封盖结构，方便后期补充灭火剂，同时保证存储过程中的密封性，避免灭火剂受潮失效。罐体旁侧的蓝色方形模块为动力供电单元，采用模块化快装设计，通过螺栓与底盘预留的安装孔位固定，供电单元旁侧预留了接线端子的安装空间，方便后期维护时快速更换电池组，无需拆解整机结构。底盘中部的网格状区域为控制电路板的安装位，采用镂空网格设计一方面可以减轻整机自重，另一方面可以为电路板提供散热通道，避免长时间作业时控制模块积热导致性能下降。

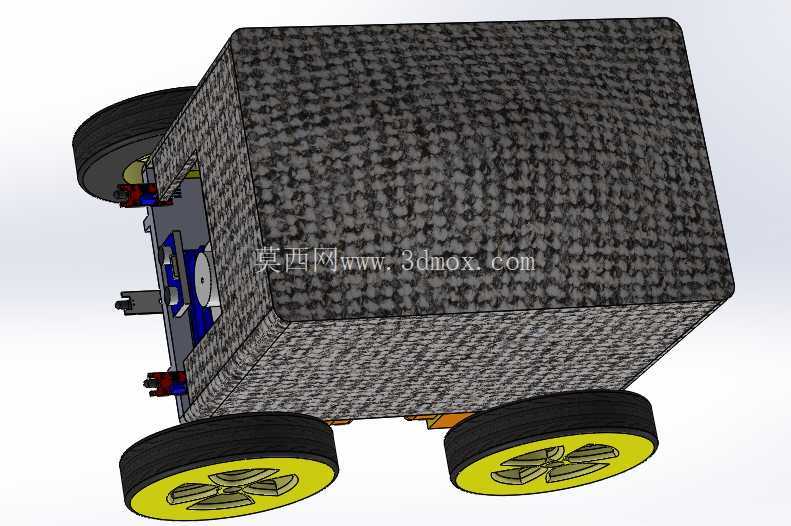

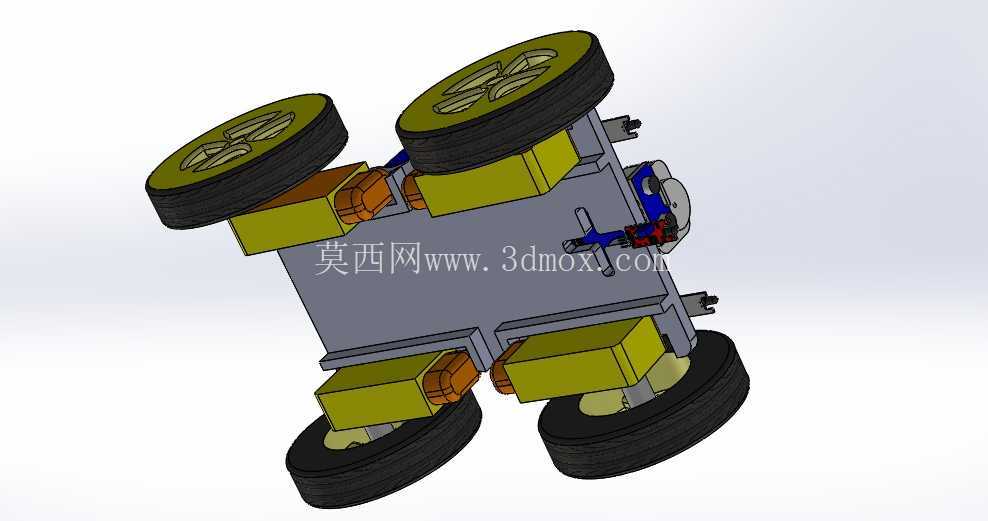

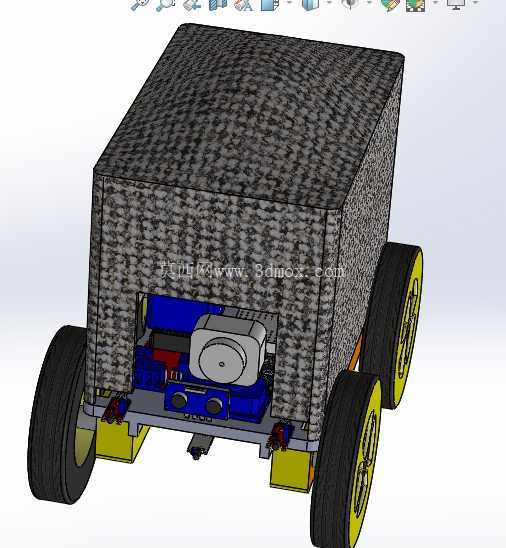

　　电路板旁侧设置的红色翘板开关为整机电源总控，安装位置突出于上层安装板，方便作业人员快速操作通断。底盘前部的灰色模块为灭火剂喷射驱动单元，搭配下方的喷射管路出口，出口位置正对底盘行进方向的前下方，可在行进过程中直接对准地面或低位起火点喷射灭火剂，喷射角度经过调校，覆盖范围可匹配底盘行进的作业宽度，无需额外调整喷射方向即可覆盖作业路径上的火情。底盘前后两侧的红色结构件为轮组的驱动与固定支座，集成了减速驱动电机的安装位，电机输出轴直接与轮毂连接，省去了额外的传动结构，减少传动过程中的动力损耗，同时降低结构复杂度，减少故障点。从安装边界来看，整机的所有上层部件均未超出轮胎的外侧轮廓，在狭窄通道内通行时，轮胎先于内部部件接触通道侧壁，可避免内部核心部件被剐蹭损坏，整机的高度控制在常规室内消防通道的限高范围内，可顺利通过常规的室内防火门、电梯轿厢等空间。设计过程中充分考虑了作业的可靠性，所有电子模块的安装位都预留了防水密封的安装槽位，可在喷射灭火剂时避免粉尘、液体侵入模块内部，线路走线全部沿底盘的预留线槽布置，通过线卡固定，避免行进过程中线路晃动被轮组卷入。

　　整机的重心经过配平设计，灭火剂满载状态下的重心位于底盘几何中心偏下位置，在爬坡、急停转向时不会出现侧翻风险，轮组的附着力经过测算，可在常见的瓷砖、水泥、环氧地坪等地面材质上获得足够的抓地力，避免作业过程中打滑。这款装置不需要人员近距离接近火源，可通过远程控制进入危险区域作业，减少消防人员在高温、有毒烟气环境下的暴露时间，尤其适合存放易燃物的小型仓储空间、电气设备机房等场景的日常巡检与初期火情处置，结构上全部采用标准化的紧固件连接，大部分零部件都可采用常规的机加工、3D打印方式制作，后期维护更换配件的成本较低，适合小批量定制生产与场景化适配改造。
