lika增量式旋转编码器精密结构建模

做设备电控选型和结构适配的工程师都清楚，旋转编码器是整套运动控制系统里的反馈核心，尤其是这类法兰安装型的增量式编码器，从数控进给轴的位置闭环、包装机械的送料辊转速同步，到自动化产线的输送线分度定位，几乎所有需要精准获取轴系角位移、转速参数的工位都能见到它的身影。这次建模的这款lika系列编码器，完全按照实物安装尺寸做1:1还原，建模过程中没有做任何结构简化，从前端的方形安装法兰、伸出的实心测量轴，到后端的壳体出线结构，每一处配合公差都参考了同规格产品的实际安装要求做了预留，方便后续直接导入设备总装做干涉检查。

先从实际安装适配的角度说结构设计，前端的方形法兰采用标准安装孔位布局，四个沉头孔的孔距、孔径都匹配常规伺服电机、减速机输出端的安装接口，不需要额外做转接板就能直接对接，伸出的测量轴直径做了标准公差带设定，和常见的柔性联轴器内孔适配，轴伸长度刚好覆盖联轴器的夹紧段长度，不会出现轴伸过长顶到编码器内部码盘、或是轴伸过短导致联轴器夹紧不足打滑的问题。壳体部分采用圆柱形主体加方形法兰的一体化结构，主体外壳的外径尺寸控制在常规安装预留空间范围内，不会和周边的走线槽、安装支架产生空间干涉，外壳表面的加强筋结构也做了还原，这部分结构在实际产品里是用来提升壳体抗振性能的，建模时保留这部分细节，能让后续做设备振动仿真时的结构参考更贴近真实状态。

从功能实现的结构逻辑来看，这款编码器的内部码盘安装腔做了密封式结构设计，建模时还原了壳体结合面的密封槽结构，这部分结构在实际应用中是用来填充密封圈，阻挡车间内的切削液雾、粉尘进入内部污染码盘，尤其是在金属加工设备、纺织设备这类多尘、多油污的工况下，密封结构的可靠性直接决定了编码器的使用寿命。后端的出线部位做了防水接头的安装位结构，适配标准的格兰头安装，用户在做电气布线时可以直接选用对应规格的防水接头，不需要额外对壳体做二次加工。

建模过程中特意对安装边界做了明确的尺寸标注参考，法兰安装面到编码器尾部的总长度、测量轴的中心高、法兰四个安装孔的位置度公差，都按照工业级安装要求做了参数化设定，结构工程师在做设备布局时，只需要把这个模型导入总装，就能直接确认编码器的安装空间是否足够，会不会和周边的电机、减速机外壳、走线架产生碰撞。另外模型里还原了编码器轴系的防转结构细节，测量轴和内部码盘座的配合段做了扁位结构，避免轴转动时和码盘之间出现相对滑动，导致计数脉冲丢失，这部分细节虽然在外部装配时看不到，但在做故障仿真、结构可靠性分析时是很重要的参考依据。

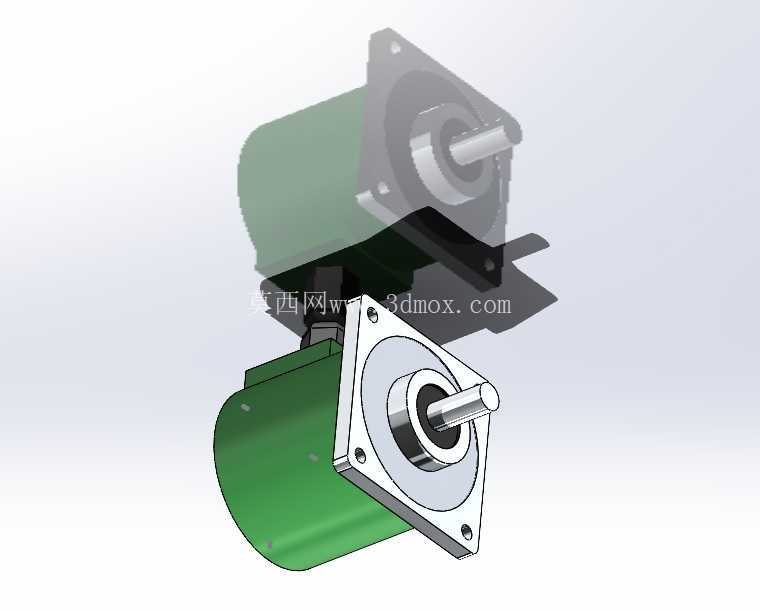

在不同工况的适配性上，这款编码器的结构设计兼顾了轻载高速和重载低速的使用场景，实心轴的结构可以承受一定的径向负载，适合直接和被测轴通过联轴器连接，不需要额外加装轴承座来分担径向力，对于一些安装空间紧凑的工位，比如小型传送带的辊筒端、摆臂机构的转轴端，这种紧凑的结构能大幅节省安装空间。壳体的材质部分在建模时做了分色处理，绿色的壳体部分对应实际产品的铝合金阳极氧化外壳，银色法兰部分对应镀镍处理的钢质安装法兰，不同材质的分界面清晰，方便后续做有限元分析时赋予对应的材料属性，计算安装时的螺栓预紧力会不会导致法兰变形、轴系同轴度偏差。

很多工程师在做设备设计时，往往会忽略编码器这类小部件的安装空间预留，等到总装时才发现编码器和周边部件干涉，不得不临时修改支架结构，既耽误工期又影响设备整体的结构刚性，这个精准建模的编码器模型，可以直接在方案设计阶段就导入装配体，提前确认安装位置、走线方向、联轴器的选型是否匹配，避免后期出现装配问题。模型里的每一处倒角、圆角都和实物一致，没有做尖锐边的简化，在做安全防护设计时，也能准确判断编码器外壳的突出部分会不会和操作人员的衣物、工具产生勾挂，符合机械设备安全设计的相关要求。
