线性电动滑动导轨传动组件结构设计

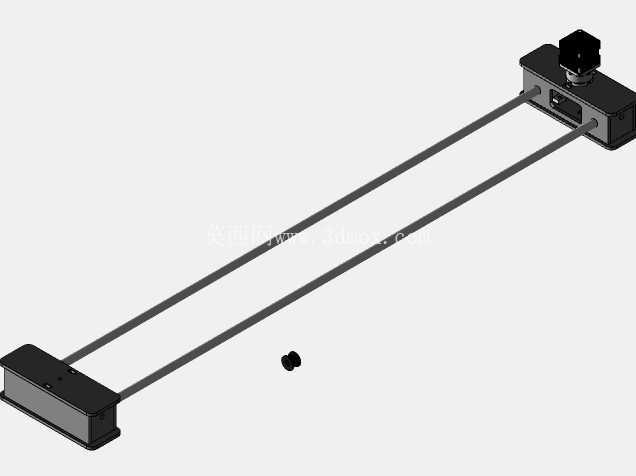

　　这款线性电动滑动传动组件，核心采用双平行光轴作为滑动导向载体，两端分别设置固定端座与驱动端座，驱动端集成动力输出与传动连接结构，固定端承担轴系定位与行程限位作用，滑座通过内置的直线轴承与光轴配合，可沿轴系做平稳的往复直线运动，配套的锁紧小件可用于滑座上搭载负载的安装固定，避免负载在滑动过程中出现偏移松脱。从实际应用场景来看，这类结构常被用于小型自动化检测设备的镜头移位、桌面级演示装置的点位移动、教学实验平台的直线动作执行单元，也可适配小型摄影滑轨的电控改造，替代手动推拉实现匀速平稳的位移输出，相比单轴导向结构，双光轴的布局可承受更大的偏载力矩，滑座运行过程中不会出现绕轴偏转的问题，运行稳定性更有保障。设计过程中首先确定了行程与安装边界的匹配关系，两端端座的安装孔位采用对称布局，可适配水平、垂直两种安装姿态，端座与光轴的配合采用过盈定位加顶丝锁紧的方式，既保证轴系的平行度公差，也方便后期维护时的拆装调整；驱动端预留的动力连接位可适配不同规格的微型步进电机或伺服电机，通过同步带或丝杆传动即可带动滑座移动，用户可根据自身的速度、精度需求选择对应的传动方案，无需对主体结构做大幅修改。

　　滑座的安装面设置了标准的螺纹孔阵列，可直接搭载小型传感器、检测探头、演示载台等负载，配套的锁紧小件为偏心凸轮结构，拧紧后可将负载牢牢压合在滑座表面，相比传统的螺丝直接固定，这种方式可快速调整负载的安装位置，适配不同尺寸的搭载件，同时避免反复拆装对滑座螺纹孔造成磨损。从安装尺寸边界来看，双光轴的中心距经过反复校核，既保证了足够的抗扭刚度，也控制了整体的宽度尺寸，不会占用过多的安装空间；两端端座的高度与滑座顶面高度保持合理差值，滑座运行到行程两端时不会与端座发生硬碰撞，端座内部可根据需求加装缓冲垫或限位开关，实现行程的软限位与硬限位双重保护。

　　导向光轴采用表面淬硬处理，硬度可达HRC60以上，配合直线轴承的滚动摩擦，运行阻力小、磨损量低，长期使用也能保持较高的运动精度，不会出现卡顿、窜动的问题；端座采用硬质铝合金材质加工，表面做阳极氧化处理，重量轻且防锈性能好，适合在室内教学、展示、小型实验场景下长期使用，不会因为环境湿度变化出现锈蚀卡滞的问题。在结构细节处理上，驱动端座内部预留了传动件的安装空间，不管是选用同步轮传动还是丝杆螺母传动，都能将传动部件完全容纳在端座内部，避免外露的传动件卷入杂物或者造成安全隐患；固定端座设置了轴系张紧调节结构，当使用同步带传动时，可通过调整固定端座的位置来张紧同步带，无需额外增加张紧轮结构，简化了整体的装配流程。

　　滑座的直线轴承采用卡簧固定在滑座本体内部，轴承与光轴的配合间隙控制在合理范围内，既不会因为间隙过大出现运行晃动，也不会因为间隙过小导致运行阻力增大，空载状态下用手即可推动滑座顺畅移动，接入动力后可实现毫米级的点位控制，满足多数小型设备的直线位移需求。这类结构的设计没有采用复杂的定制化型材，所有零部件均为通用标准件组合，加工难度低、制造成本可控，不管是小批量制作用于设备配套，还是单件加工用于实验验证，都能快速完成生产装配，不需要投入专用的模具或工装，非常适合非标自动化设备的快速迭代开发，也适合机械设计从业者作为直线运动机构的参考设计方案，可根据实际的行程、负载需求对轴长、端座尺寸做等比例缩放调整，快速衍生出适配不同场景的滑轨组件。
