带线性导轨的编码器升降调节安装座

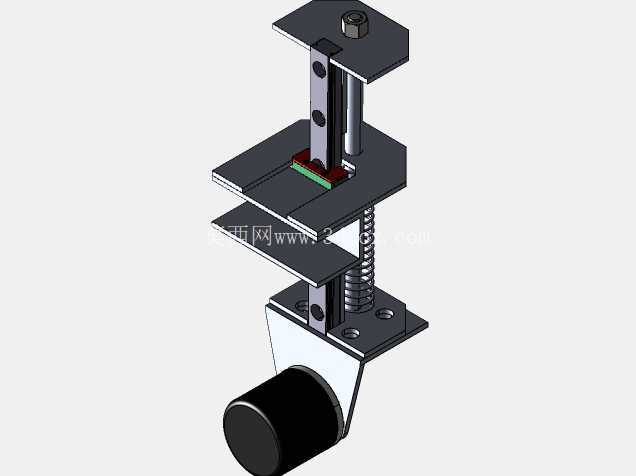

　　这套线性位移检测安装结构，核心是为小型自动化设备、桌面级机器人的位移反馈环节提供稳定的安装与调节载体，在实际产线应用里，这类结构常出现在3C电子小件装配工位、桌面级分拣机械手的Z轴位移反馈、小型检测设备的探针升降位置采集场景中，解决的是常规编码器安装后无法灵活调整检测基准、传动过程中存在径向窜动影响检测精度的痛点。从结构功能来看，整套组件集成了丝杆升降传动、线性导轨导向、编码器安装基准三个核心功能模块，底部的驱动端可连接小型步进或伺服电机，通过梯形丝杆带动中间滑动板做上下直线运动，侧装的MGN9C微型线性导轨承担全部径向负载，避免丝杆承受侧向力导致的磨损加快、传动卡顿问题，滑动板上预留的标准安装位可直接固定迷你型增量式编码器，顶部与底部的安装法兰可根据设备机架的实际孔位做适配调整，不需要额外加工转接板。

　　设计思路上优先考虑了小型设备的安装空间约束，整体采用层叠式板件布局，将传动、导向、检测三个功能模块沿竖直方向堆叠布置，最大程度压缩水平方向的占用面积，适配桌面级设备内部紧凑的安装空间；导轨安装面与丝杆安装座的基准面做了共面设计，装配时不需要反复调整同轴度，只要将各板件按定位孔锁附即可保证传动顺畅，降低现场装配的调试难度；滑动板上的编码器安装位预留了长条形调节槽，可根据实际检测行程的零点位置做上下微调，不需要重新拆卸整个安装座就能完成检测基准的校准。

　　从安装边界来看，整套结构竖直方向的总行程可根据丝杆长度做适配调整，常规配置下有效行程覆盖20-80mm区间，可满足小型全向轮移动机器人的悬挂高度检测、桌面机械手Z轴取料位移反馈、小型实验平台的升降位置采集等场景的行程需求；水平方向的最大外轮廓尺寸控制在60mm*80mm以内，可直接安装在2020或3030铝型材搭建的设备机架上，底部的电机安装座采用斜切式支撑结构，在不增加整体重量的前提下提升了驱动端的连接刚性，避免电机运转时的震动传导到编码器端导致检测数据出现波动。

　　实际使用中，这套结构的导向间隙可通过导轨滑块的预紧调节螺钉做微调，适配不同精度要求的检测场景，对于精度要求在0.02mm以内的位移检测场景，可将滑块预紧调至中等级别，消除传动间隙带来的检测误差；对于普通的位置到位检测场景，可适当降低预紧力，减少滑动阻力，延长传动组件的使用寿命。滑动板与丝杆螺母的连接采用浮动式转接设计，可抵消丝杆安装时的微小同轴度误差，避免出现卡滞、爬行等问题，在长期往复运动的工况下，这种设计能有效降低丝杆与螺母的异常磨损，提升整套结构的无故障运行时间。顶部的安装板预留了不同规格的安装孔位，既可以直接固定在设备的固定机架上作为固定端检测，也可以将顶部安装板与运动部件连接，将编码器本体随动安装，拓展了整套结构的使用场景，不需要重新设计结构就能适配不同的安装方式。
