工业设备配套双层叠式防震缓冲橡胶垫

做了十来年工业设备结构设计，经手的振动类设备隔振方案少说也有几十套，这类叠层式橡胶防震垫的选型和建模细节，其实藏着很多现场踩坑攒下的经验。很多刚入行的工程师做隔振设计时，总觉得只要垫个橡胶块就行，实则不然，不同设备的振动频率、载荷分布、安装空间差异，直接决定了隔振件的结构形式。这款双层叠式的橡胶防震垫，最初是为振动移位机、重力分离类设备做配套设计的，这类设备在运行时会产生持续的中低频振动，要是隔振做不好，不仅会把振动传导到厂房地面引发共振噪音，长期下来还会导致设备连接螺栓松动、内部精密组件移位，甚至影响周边精密检测设备的正常运行。

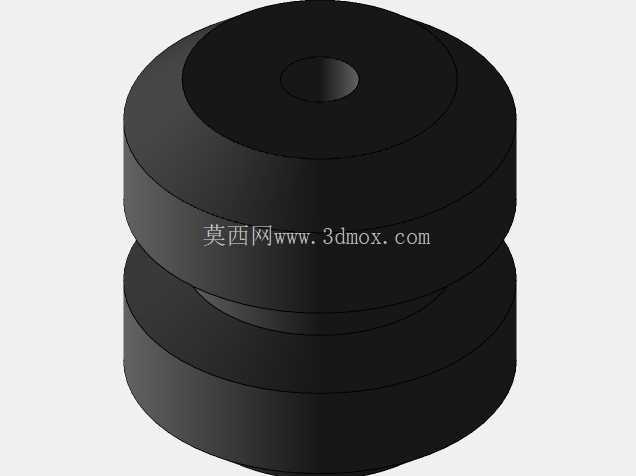

从结构设计逻辑来看，采用双层同轴叠放的结构，不是为了造型好看，而是通过两层橡胶的形变叠加，在相同安装高度下获得更优的垂直向形变行程，相比单层同厚度橡胶垫，隔振效率能提升近三成，同时还能兼顾水平方向的抗剪切能力，避免设备启停瞬间产生的横向位移导致垫体错位。中间的内凹环形槽是建模时特意做的结构，这个位置是形变应力集中区，预留环形让位空间能避免橡胶在大载荷压缩时出现侧面鼓包开裂，延长垫体的疲劳寿命。中心的通孔设计，一方面是为了穿装固定螺栓，让安装时螺栓能贯穿整个垫体，避免垫体受载后出现偏移；另一方面也能调整垫体的整体刚度，通孔直径的大小直接和额定静载荷挂钩，建模时我们反复调整过孔径和外径的比例，确保在额定载荷下，垫体的压缩量控制在整体厚度的15%-20%区间，这个区间是橡胶隔振件的最优工作区间，压缩量太小隔振效果差，压缩量太大则容易出现永久形变失效。

从安装边界来看，这类垫体的上下端面都做了平整处理，不需要额外的粘接固定，只要保证设备安装脚的接触面和地面安装面的平面度公差在2mm以内，靠设备自身的自重加上中心螺栓的预紧力就能完全固定，安装维护都很方便。选型时要注意，不能只看额定载荷选型号，还要核算设备的动态载荷系数，像重力分离设备在物料进出的瞬间会有载荷波动，MTRA类工业机械设备在高速运行时还有周期性的激振力，选垫体的时候额定静载荷要比设备单脚实际载荷大30%左右，才能避免长期运行后垫体出现蠕变。另外这类橡胶垫的材质一般选用丁腈橡胶混炼配方，邵氏硬度控制在60±5度，既能保证足够的支撑刚度，又能有良好的阻尼特性，把振动能量在橡胶内部的分子摩擦中耗散掉，不会像金属弹簧那样出现余振长时间不衰减的问题。

在三维建模过程中，我们特意把两层垫体的配合面做了微小的定位凸台，虽然实际生产时这个凸台高度只有1mm，但能避免安装时两层垫体出现同轴度偏差，要是两层垫体偏心，受载后会出现偏磨，局部应力过大会大大缩短使用寿命。很多人建模时会忽略橡胶件的拔模斜度，其实这类模压成型的橡胶件，侧面都要做1-2度的拔模斜度，不然生产时脱模容易撕裂边缘，我们在建模时就把这个工艺要求融入到结构里，避免后续出工程图时还要反复修改。另外垫体的所有棱边都做了R2的圆角过渡，没有尖锐的棱角，一方面是避免安装时划伤操作人员，另一方面也能消除棱边的应力集中点，防止橡胶在反复形变过程中从棱边位置开始开裂。

实际现场应用里，这类防震垫除了用在振动移位机、重力分离设备上，很多小型风机、输送线的驱动端、实验室小型振动试验台也会选用同结构的垫体，只要载荷范围匹配，隔振效果都能满足使用要求。相比那种带金属外壳的复合隔振器，这种纯橡胶叠式垫的成本更低，安装空间更小，而且没有金属部件和设备硬接触，不会产生传导性的声桥，隔振降噪的效果反而更直接。做结构设计这么多年，越是这种看起来简单的标准配件，越要在建模时把所有细节考虑周全，小到一个圆角、一个通孔的直径，都直接关系到现场使用的可靠性，毕竟工业设备的稳定性，从来都是靠这些不起眼的基础配件一点点堆出来的。
