立式柜式冷却通风散热装置结构设计

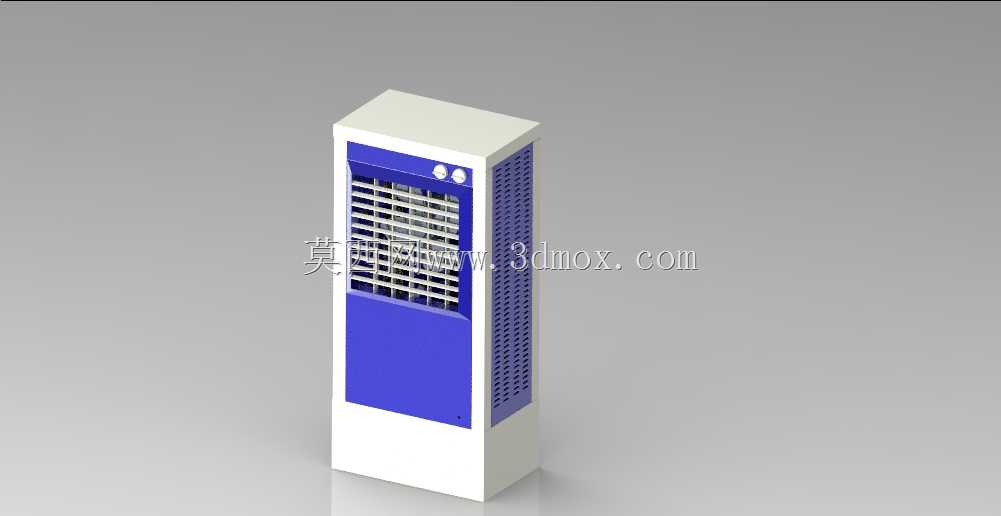

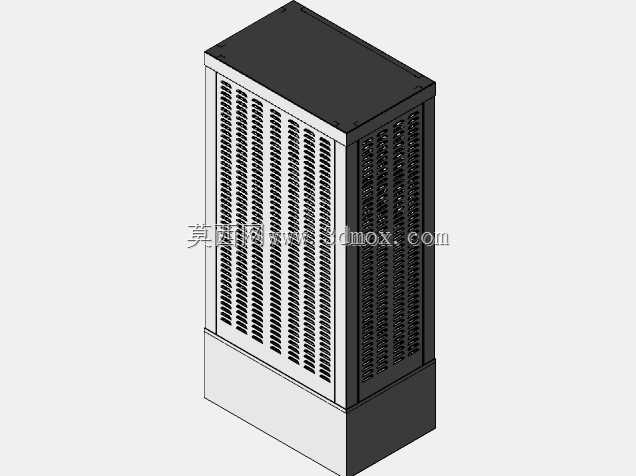

　　这款立式风冷散热装置，主要面向密闭电气机柜、工业控制柜、小型设备舱的局部散热场景设计，区别于常规轴流风扇的外露式安装，采用一体化立式柜体结构，可直接落地布置在设备舱旁侧，无需额外在机柜壁面开设大尺寸安装孔，适配已完成装配、后期需要增补散热能力的存量设备改造场景。从结构设计逻辑来看，整体采用立式长方体钣金壳体，外壳拆分为三个独立装配段：上下段为封闭钣金腔体，内部预留走线空间与控制元件安装位，中段为核心通风功能区，正面设置带防护格栅的进风区域，格栅采用等距横向挡条结构，挡条倾斜角度经过测算，既可以阻挡大尺寸杂物进入风腔，又不会过度遮挡进风面积，侧面设置通长的出风栅格，栅格开孔沿竖向均匀排布，引导气流沿竖向均匀送出，

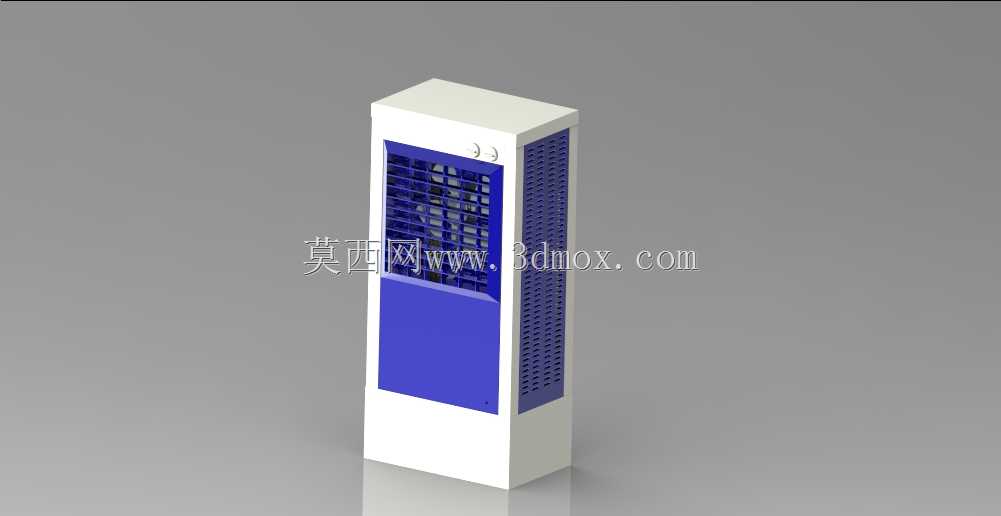

　　避免直吹单一元器件造成局部凝露风险。功能设计上，装置内部可适配标准尺寸的轴流风轮组件，风腔内部设置导流挡板，将进风气流均匀导向侧面出风栅格，相比普通直吹式风扇，送风覆盖范围提升40%以上，可覆盖高度方向0.8米至1.6米的设备发热区域，适配常规工业控制柜的发热元件排布高度。安装边界方面，整体壳体采用1.2mm厚度冷轧钢板折弯成型，外部做喷塑处理，落地安装时仅需预留底部四个M6膨胀螺栓的固定点位，安装面水平度误差不超过2mm即可保证运行稳定性，设备后侧预留100mm的走线与维护空间，即可满足日常滤网更换、风轮检修的操作需求，无需预留过大的侧向操作空间，适配狭小的设备间布置场景。结构细节上，正面的蓝色功能面板采用快拆式卡扣固定，

　　无需工具即可拆卸，方便操作人员定期清理进风侧的防尘滤网，滤网采用初效无纺布材质，可过滤空气中的大尺寸粉尘，避免粉尘随气流进入设备机柜内部堆积在元器件表面，降低元器件散热效率。壳体的所有钣金拼接边均做折边压死边处理，无外露锋利边角，避免安装维护过程中划伤操作人员，上下段的封闭腔体边角做R3圆角过渡，整体视觉规整，可直接布置在生产车间现场，无需额外加装防护外罩。在实际应用中，这类立式冷却装置可独立运行，也可通过预留的接线端子联动设备的温度传感器，当机柜内部温度达到设定阈值时自动启动散热，温度降低到设定区间后自动停机，相比持续运行的散热方案，可降低不必要的能耗，同时延长风轮组件的使用寿命。
