微型双电机六足仿生爬行机器人结构

这款微型六足爬行机构的设计，核心是在极小的空间约束下实现稳定的爬行运动，最初的设计出发点是面向狭小空间探测、教学演示类场景的应用需求——这类场景往往对设备的体积、重量有严苛限制，传统多电机驱动的足式机器人不仅结构复杂、重量偏大，控制难度也会随电机数量增加而提升，很难在厘米级尺寸下实现可靠运行。

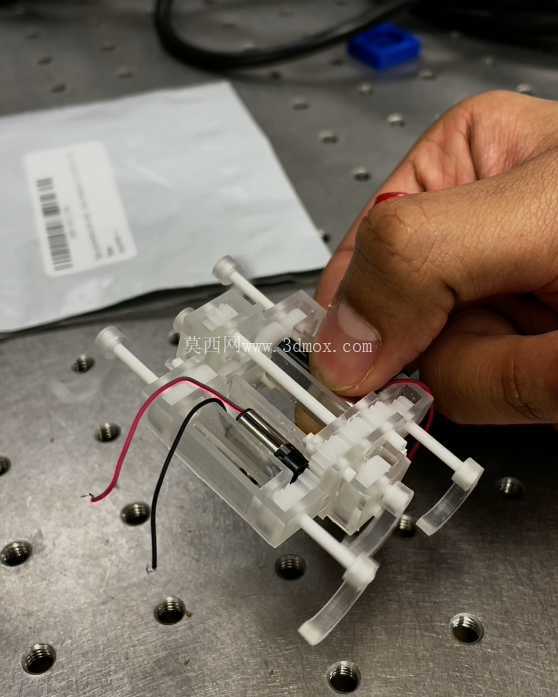

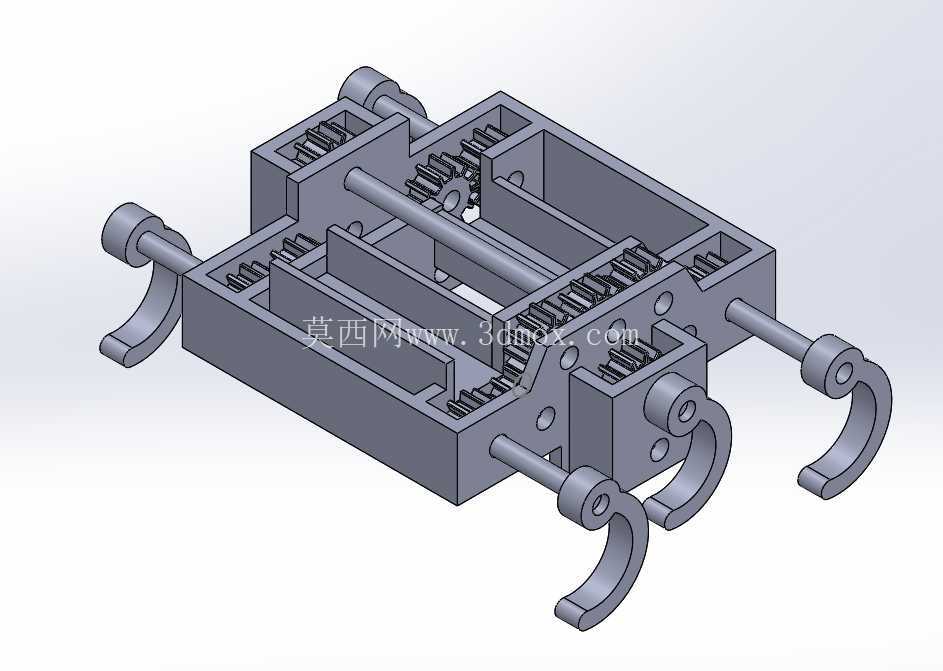

从结构布局来看，整机采用对称式双电机驱动方案，区别于原版六足构型每个腿单独配置驱动的设计，这套结构将六条腿分为两组，每组三条腿由同一个电机提供动力，通过腿组之间的相位差配合实现交替迈步动作，大幅减少了驱动元件的数量，既压缩了整体体积，也降低了整机重量与控制复杂度。在尺寸边界上，整机占地尺寸控制在5厘米×6厘米范围内，整体高度仅2.5厘米，包含驱动电机在内的整机基础重量约16克，即便后续加装控制电路、磁编码器、传感元件等拓展部件，总重量也可控制在50克以内，能够轻松进入常规设备无法抵达的狭窄缝隙、管道内部完成探查作业。

结构件的设计充分考虑了小尺寸加工的可行性，主体框架与腿部构件均采用薄壁镂空的结构形式，在保证结构强度满足爬行受力需求的前提下，尽可能去除非必要的材料冗余，适配3D打印的加工工艺，避免小尺寸零件出现打印翘曲、填充不足的问题。传动部分采用外购标准齿轮作为动力传递部件，配合小直径管材作为腿组的转动轴，轴与孔的配合间隙经过反复调整，既保证转动过程无卡滞，也不会因间隙过大导致腿组晃动，影响爬行稳定性。腿部末端采用弧形构型，在迈步过程中可以自然完成抬升、落地的动作轨迹，不需要额外的复杂连杆机构，仅通过电机的连续转动就能驱动腿组完成周期性的迈步循环，大幅简化了传动链路。

在实际功能实现上，这套结构不需要复杂的步态算法，仅通过两个电机的转速匹配就能实现直线爬行，后续如果加装磁编码器获取腿部的位置数据，还可以进一步实现转向、调速等动作，拓展在不同地形下的通行能力。设计过程中重点考量了安装边界的约束，所有电子元件、传动部件都集成在主体框架的内部空间中，没有外凸的零散部件，避免在狭窄空间移动时出现勾挂、卡滞的问题。动力线从框架尾部引出，预留了足够的摆动余量，不会干涉腿部的运动行程。

从应用适配性来看，这类微型足式爬行结构相比轮式、履带式微型移动机构，对非平整地面的适应能力更强，小幅度的凹凸障碍、细碎杂物都不会阻碍其行进，适合用于精密设备内部的故障探查、狭小空间的环境数据采集，也可作为机器人教学的实操案例，帮助学习者理解足式机器人的步态原理、简化驱动方案的设计思路。在结构优化过程中，还针对腿部的受力点做了局部加厚处理，避免长期往复运动导致腿部构件出现疲劳断裂，齿轮安装位设计了定位卡槽，不需要额外的紧固件就能完成齿轮的轴向固定，进一步减少了装配所需的零件数量，降低了整机的装配难度。
