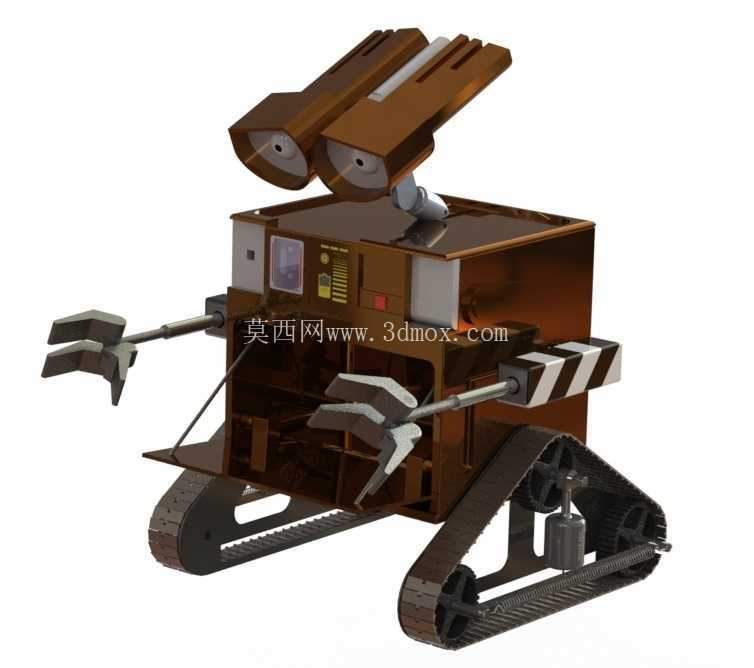

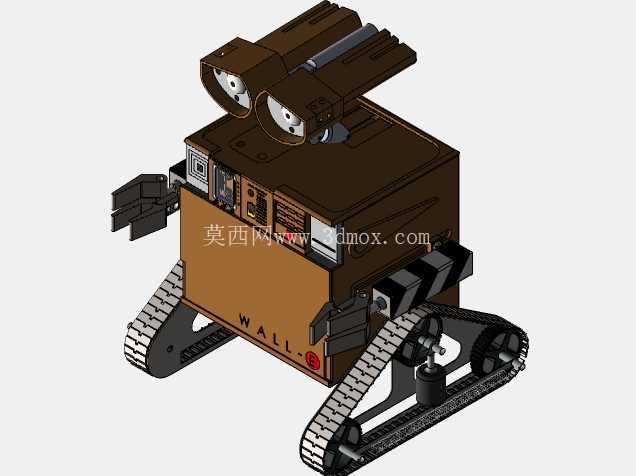

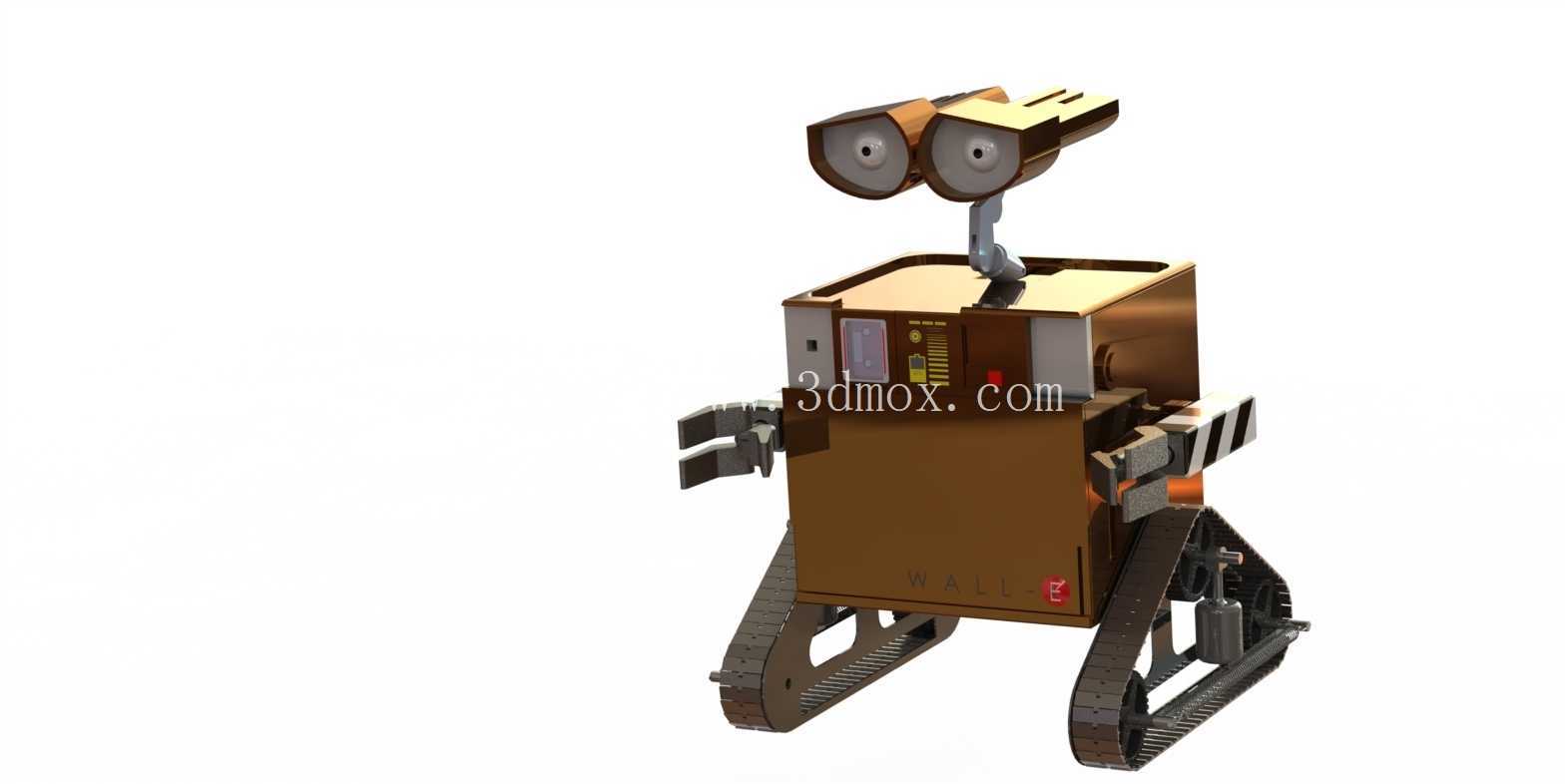

履带式瓦力机器人创意结构设计

　　机身主体采用箱型框架结构，框架主体选用ABS工程塑料作为3D打印成型材质，壁厚控制在2mm，内部预留了驱动电机安装位、电池仓空间以及线路走线槽，箱体外表面的做旧质感通过表面纹理贴图实现，结构设计阶段特意将箱体边角做了R3的圆角处理，避免尖锐边角在展示过程中造成磕碰损伤。头部双目观测结构采用双自由度铰接设计，颈部铰接轴内置阻尼衬套，可实现头部俯仰、水平转动两个维度的姿态调整，双目外壳采用半透明茶色亚克力材质，内部预留了LED灯珠安装位，可在展示场景下点亮模拟观测状态，头部上方的延伸传感结构做了一体化造型处理，与头部外壳采用卡扣式连接，无需额外紧固件即可完成装配，方便后期拆解维护。本次设计的履带式卡通机器人结构，核心围绕小型展示类仿生机器人的落地需求展开，在行走机构选型阶段，优先考虑非平整桌面、展台台面的通过性，放弃了轮式行走方案，选用双侧独立履带模组作为行走执行端，履带模组的驱动轮、导向轮、承重托轮均采用分体式装配结构，驱动轮与内置微型驱动电机输出轴采用D型截面配合传递扭矩，避免平键连接带来的轴向尺寸冗余，履带本体选用橡胶材质内嵌凯夫拉纤维层，既保证足够的抓附摩擦力，又能在长期往复转动下避免拉伸形变导致的跳齿问题。

　　手臂结构采用多段铰接设计，每段铰接处都预留了阻尼调节间隙，可手动调整手臂摆出不同展示姿态，手臂末端的夹持结构做了简化造型处理，未设置主动驱动功能，仅作为造型展示部件，降低整体结构复杂度与装配难度。在安装边界设计上，整机站立状态下的底部投影尺寸控制在180mm×160mm范围内，整机高度含头部抬起最高位为240mm，可适配常规展示展台、桌面摆件的放置空间需求，底部履带的最低点到机身底板的间隙预留12mm，可顺利通过高度不超过8mm的台面台阶、线缆凸起等障碍，不会出现卡滞问题。

　　结构设计过程中对所有活动铰接处的配合间隙做了统一管控，转动副的配合间隙控制在0.1mm-0.15mm之间，既保证转动过程无卡滞，又不会出现旷量过大导致的姿态松垮问题，所有紧固件均选用M2规格的内六角螺丝，统一紧固件规格可降低装配过程的工具更换频率，提升装配效率。机身内部的走线槽沿箱体侧壁布置，线路从底板下方的驱动电机位置沿侧壁走线槽向上延伸至颈部铰接处，穿过铰接轴中心的通孔进入头部结构，全程线路无外露，避免活动过程中线路被铰接结构夹损，同时保证外观的整体性。

　　在配重设计上，将重量较大的电池组件布置在机身底板的中心位置，降低整机重心高度，避免履带行走过程中出现侧翻问题，双侧履带的驱动电机对称布置在底板两侧，保证左右重量均衡，行走过程中不会出现单侧偏载导致的走偏问题。头部结构的重量控制在整机重量的15%以内，避免头部重量过大导致颈部铰接处长期受力出现形变，颈部铰接轴选用不锈钢材质，提升铰接结构的结构强度，保证长期调整姿态下不会出现磨损松旷。该结构可应用于科普展示场景的互动装置、文创周边产品结构开发、机器人教学实训的组装案例等场景，所有结构件均做了拔模角度处理，若后续需要批量生产，可直接将3D打印件的结构转换为注塑模具型腔结构，无需做大幅度的结构调整，缩短产品开模周期。
