仿美式八角电气导线接线盒结构设计

在民用建筑电气布线、老旧线路改造以及DIY电气集成项目里，八角形接线盒是暗装、明装导线转接分线的核心承载部件，这款仿美式RACO 8125型的八角接线盒，完全匹配北美地区handybox系列布线配件的安装标准，可直接兼容同系列的盒盖、导管接头等配套零件，无需额外做适配修改。从实际使用场景来看，这类接线盒主要用于墙体内部、吊顶上方的导线分接、转接节点，将裸露的导线接头完全封闭在金属壳体内部，既可以避免施工过程中水泥砂浆、灰尘对导线接头的侵蚀，也能防止线路故障时的电弧外露引发安全隐患，同时金属钢制的壳体还能提供一定的电磁屏蔽效果，减少强电线路对周边弱电信号的干扰。

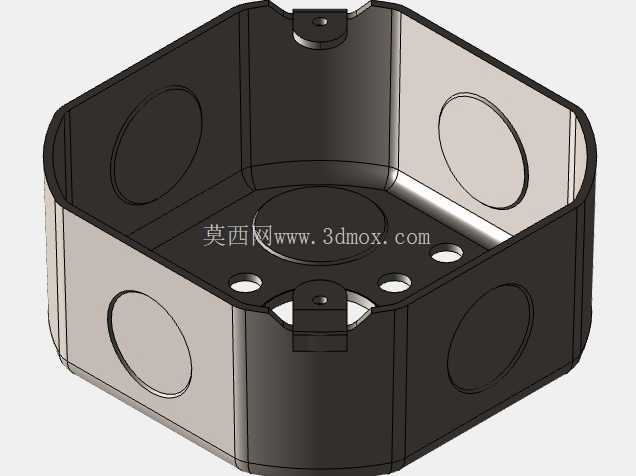

从结构设计逻辑来看，盒体采用八角切边的外形轮廓，相比传统方形接线盒，八角结构在墙体暗装开槽时，边角的应力分布更均匀，嵌入墙体后与填充材料的贴合度更好，长期使用不易出现周边墙面开裂的问题。盒体侧壁预留的多个圆形敲落孔，是针对不同方向进线的导管适配设计，每个敲落孔都做了环形压痕，施工时只需根据实际进线方向，用螺丝刀敲击对应位置的敲落孔片即可形成规整的进线口，无需额外用开孔器钻孔，大幅提升现场施工效率。敲落孔的尺寸覆盖了常规民用布线常用的导管规格，可适配不同直径的金属或塑料电线导管，满足单路进线、多路分线的不同布线需求。

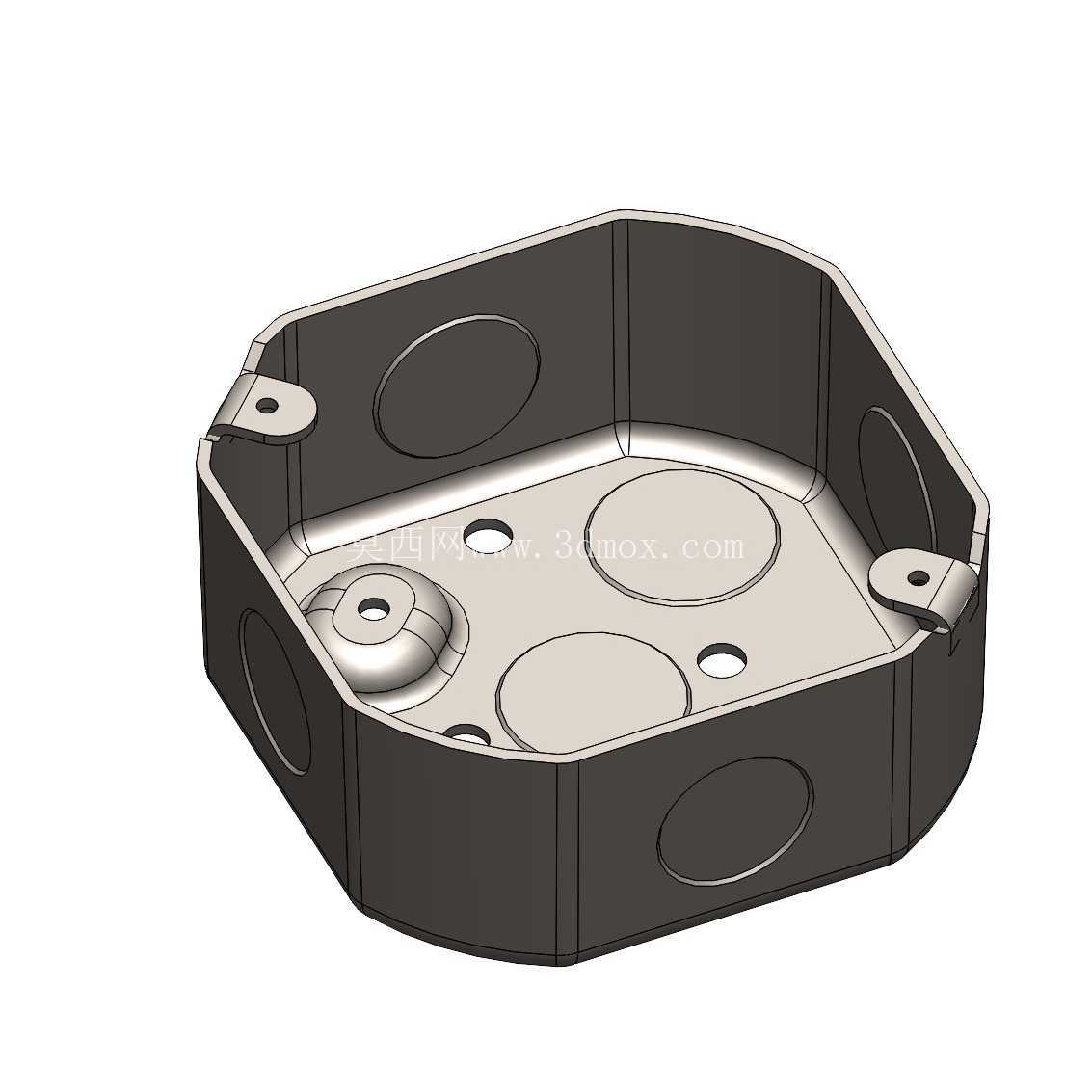

盒体底部的结构设计充分考虑了安装固定与内部器件承载的需求，底部预留的两个带安装耳的固定孔位，可直接用自攻螺丝将盒体固定在墙体预埋的木砖、膨胀塞或者轻钢龙骨上，安装耳做了下沉式设计，螺丝锁紧后螺丝头不会突出盒体底部平面，避免影响内部导线的排布以及后续盒盖的安装。底部中心位置的凸台结构，是专门用于接地端子安装的定位结构，凸台的高度刚好匹配常规接地端子的安装厚度，安装接地导线时无需额外加装垫片，即可保证接地端子与盒体的可靠接触，满足电气施工的接地规范要求。底部另外预留的两个小圆孔，是用于内部导线固定座的安装位，可搭配塑料线卡将盒内的导线整理固定，避免导线在盒内杂乱堆叠，减少接头受力松脱的风险。

从安装边界尺寸来看，这款八角接线盒的整体轮廓尺寸完全匹配美式标准handybox的安装规范，盒体深度适配常规墙面抹灰层的厚度，暗装时盒口平面可刚好与完成后的墙面齐平，不会出现突出墙面或者凹陷过深影响面板安装的问题。盒口边缘的翻边结构做了加厚处理，既提升了盒体整体的结构强度，避免施工过程中挤压导致盒口变形，也为盒盖的安装提供了平整的贴合面，盒盖安装后与盒体之间缝隙均匀，可有效阻挡灰尘、水汽进入盒内。盒体侧壁与底部的过渡位置做了小圆角处理，一方面减少冲压加工时的应力集中，提升零件的成品率，另一方面也避免施工过程中尖锐的边角划伤施工人员的手部，同时圆角过渡也能减少导线穿入时绝缘层被边角划破的风险。

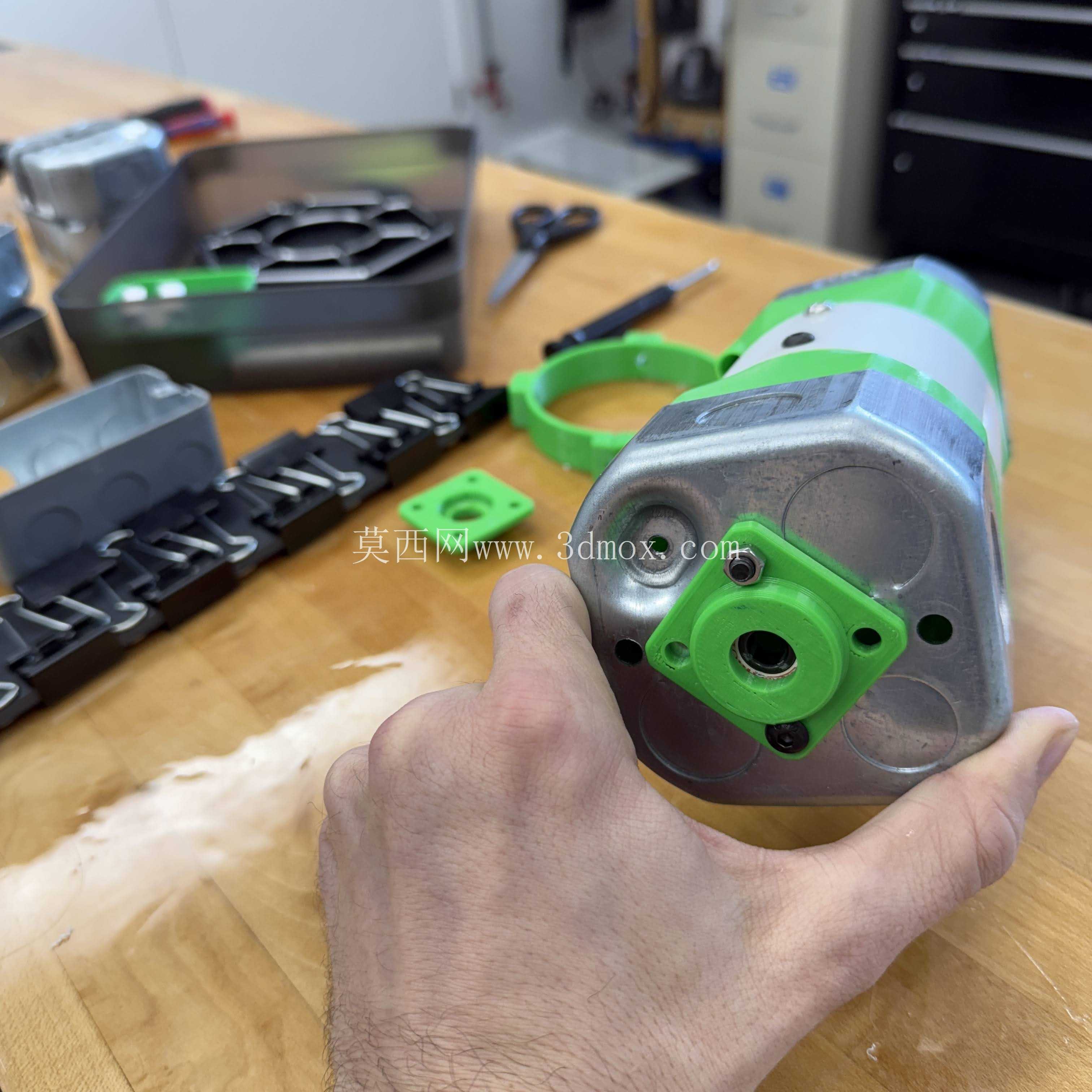

在实际项目应用中，这款接线盒除了常规的建筑布线场景，还可用于小型电气控制模块的外置安装壳体，比如DIY的小型传感器接线、低压控制线路的分线节点，金属材质的壳体相比塑料接线盒，抗冲击能力更强，在工业现场的临时布线、设备改造的线路转接场景中也能可靠使用。设计时充分考虑了3D打印制作的兼容性，所有结构都做了最小壁厚的优化，无论是采用金属冲压批量生产，还是用FDM、光固化3D打印做小批量定制，都能顺利成型，不需要额外添加支撑结构，打印完成后只需简单去除毛刺即可直接使用。盒体内部的有效容积经过精确核算，可容纳3-4组导线接头的排布空间，满足常规分线场景的容量需求，不会出现内部空间过小导致导线挤压、接头绝缘层破损的问题。
