适配LX-16A舵机的机器狗垂直连接支架

在足式机器人尤其是小型桌面级机器狗的结构搭建中，舵机连接支架的精度与结构合理性，直接决定了整机运动的平顺性与关节负载能力，这款垂直伺服支架正是针对LewanSoul LX-16A金属舵机的安装特性开发的专用连接构件，主要用于机器狗腿部关节的垂直方向动力转接。从实际应用场景来看，这类支架多部署在小型四足机器人的髋关节或者大腿与小腿的转接位置，负责将舵机的旋转扭矩稳定传递到腿部连杆结构上，同时承担整机站立、行走、小跑过程中产生的径向与轴向载荷，避免舵机输出轴直接承受侧向弯矩，延长舵机的实际使用寿命。

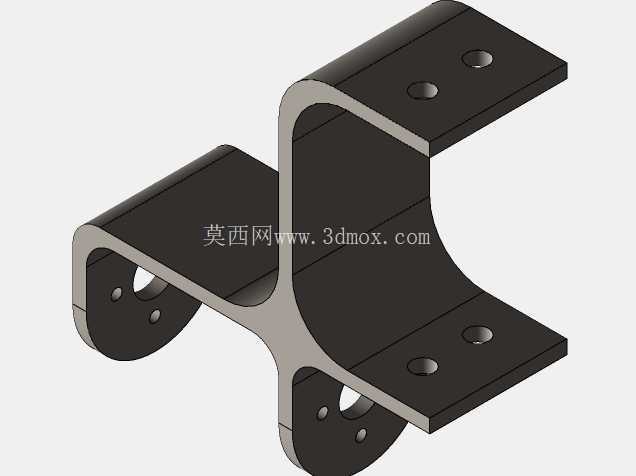

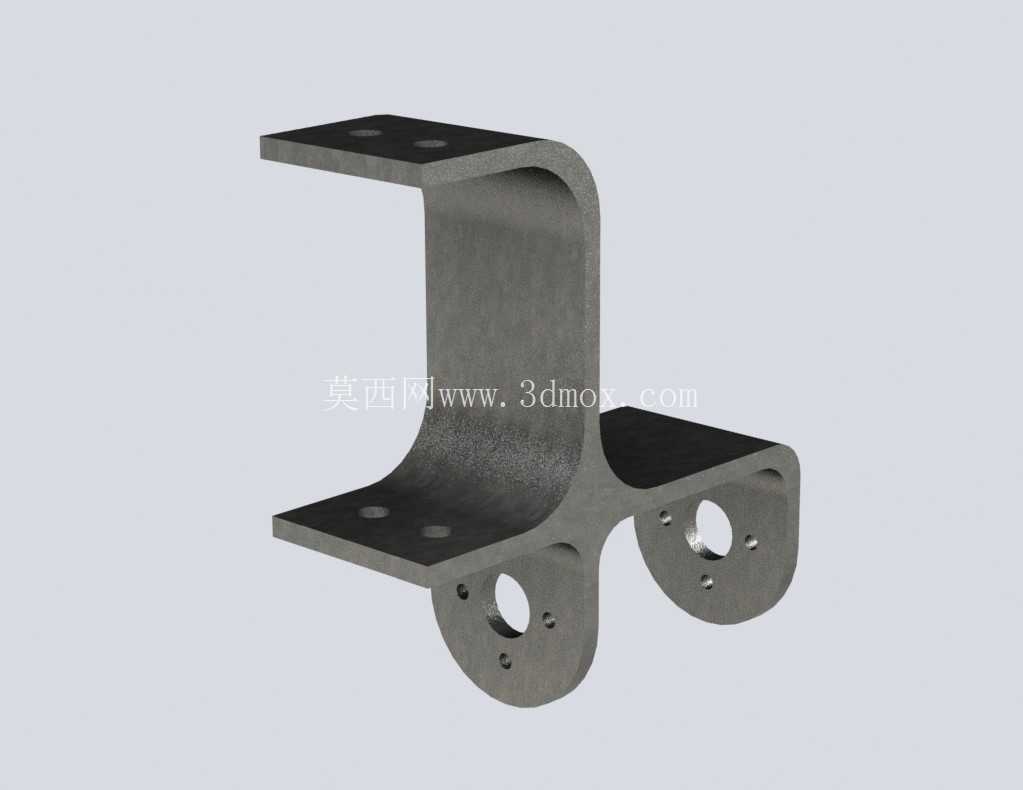

从功能特性上看，支架整体采用一体化弯折成型的结构设计，上部设置带两个安装孔的水平安装面，用于和机器人上一级的机身框架或者大腿结构件锁紧固定，弯折形成的垂直立面作为主要的承力结构，下部延伸出两个对称的带孔安装耳，每个安装耳上设置有中心定位孔与环绕分布的四个锁紧螺孔，刚好匹配LX-16A金属舵机的安装孔位，能够实现舵机的精准定位与无间隙锁紧，两个安装耳的间距经过精确核算，既可以满足单舵机的双侧支撑安装需求，也可根据结构需要实现双舵机同轴对称布置，提升关节输出扭矩。支架的弯折圆角经过结构优化，避免直角位置产生应力集中，在机器人落地冲击载荷作用下不会出现应力断裂的问题，所有安装孔的位置度公差控制在0.1mm以内，能够保证舵机安装后输出轴的同轴度，减少关节运动过程中的卡顿与虚位。

设计思路上，这款支架没有采用常见的拼接式结构，而是选择一体化钣金弯折或者一体铣削成型的方案，核心考量是足式机器人运动过程中存在持续的交变冲击载荷，拼接结构的连接缝隙在长期冲击下容易出现松动，导致关节精度下降，一体化结构的整体刚性更好，长期使用的形变量更小。安装面的孔位设计采用长圆孔与圆孔配合的思路？不对，实际这款支架的上部安装孔为等距圆孔，适配标准的铝型材安装间距或者3D打印结构件的预设孔位，下部舵机安装位的中心孔直径刚好匹配舵机输出轴的外径，环绕的小孔对应舵机端面的安装螺纹孔，不需要额外的转接件就可以直接完成舵机的固定，减少了装配环节的零件数量，降低整机的装配复杂度。

从安装边界来看，支架上部安装面的宽度适配20mm宽度的标准铝型材或者同尺寸的碳纤维板安装位，两个安装孔的中心距为16mm，使用M3规格的内六角螺丝即可完成固定；下部两个安装耳的中心距为32mm，单个安装耳的厚度为3mm，能够为舵机提供足够的双侧支撑，避免舵机输出轴承受悬臂载荷，支架整体的垂直高度为48mm，在机器狗腿部结构布置时，这个高度刚好可以预留出舵机线材的走线空间，不会出现线材被结构件挤压磨损的问题。在实际选型使用时，需要注意这款支架为垂直方向转接，即上部安装面与下部舵机输出轴的轴线呈空间垂直关系，适合需要将舵机旋转动力在垂直方向转接的关节位置，不适合同轴直连的关节场景。安装过程中需要先将舵机与下部安装耳锁紧，再将上部安装面与上级结构固定，避免先固定上部后舵机孔位对位困难的问题，锁紧螺丝时需要在螺纹位置涂抹少量螺纹胶，防止机器人运动过程中螺丝松动导致关节虚位。

这类支架除了用于机器狗机械腿之外，也可以适配多自由度机械臂的垂直关节转接、多轴飞行器的舵机云台安装等场景，只要安装孔位与载荷需求匹配，都可以直接选用，不需要额外进行结构修改。结构设计从业者在参考这款支架进行二次开发时，可以根据实际负载需求调整板材厚度，或者在垂直立面上增加加强筋结构，进一步提升支架的负载能力，不过需要注意加强筋的位置不能干涉舵机的运动范围，也不能阻挡舵机线材的走线路径。
