Robomaster步兵机器人双管炮发射机构

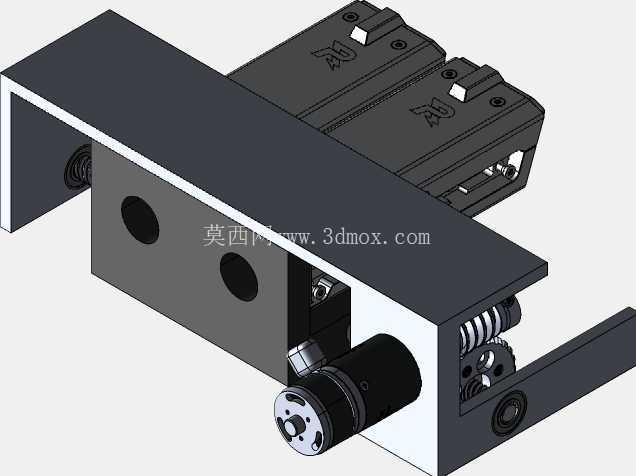

在竞技机器人对抗场景中，步兵机器人作为核心作战单元，其发射机构的响应速度、移动精度与结构可靠性直接决定赛场对抗表现，这款双管水平移动炮机构正是针对这类对抗场景的作战需求开发的功能组件。从实际作战需求出发，常规固定炮管的发射机构受发射角度限制，攻击覆盖范围存在明显盲区，在近距离对抗、多目标切换时需要整机频繁调整姿态，不仅响应滞后，还容易在姿态调整过程中暴露自身薄弱部位，因此设计阶段就确定了炮管独立水平滑移的核心功能方向，让炮管可以在不调整整机朝向的前提下完成小范围射界调整，压缩目标锁定的响应时间。

整套机构的动力输入采用M2006直流伺服电机作为动力源，这类电机在竞技机器人领域应用广泛，扭矩输出特性匹配中小负载的往复运动需求，动力输出端匹配蜗轮蜗杆传动副，利用蜗轮蜗杆的反向自锁特性，避免炮管在滑移到位后受发射反冲力影响出现位置偏移，不需要额外增加锁止结构就能保持位置精度，同时蜗轮蜗杆的大减速比可以将电机的高转速转化为滑台所需的低转速大推力，让炮管移动过程更平稳，不会出现启停冲击导致的瞄准偏移。

滑移执行部分采用线性驱动滑轨系统，滑轨选型时重点考虑了安装空间与负载匹配，滑轨的滑块直接承载双炮管组件的重量，滑动副采用低摩擦系数的导向结构，保证往复移动过程中无卡滞、无旷量，滑移行程经过反复核算，刚好覆盖步兵机器人作战时所需的水平射界调整范围，不会因为行程过长浪费安装空间，也不会因为行程不足导致射界覆盖存在缺口。双炮管组件采用对称式布局，两个发射管平行安装在同一滑移安装座上，保证炮管移动时两个发射口的相对位置始终保持固定，不需要在每次滑移后重新校准两管的弹道交汇点，降低了赛场调试的工作量。

安装支撑部分采用3D打印支架作为主体承力结构，支架的安装孔位完全匹配步兵机器人的上层安装平台边界，整体外形采用框式结构，将传动组件、滑移组件、炮管组件全部容纳在框型空间内，既可以对内部精密传动部件起到防护作用，避免对抗过程中飞溅的弹丸、碎屑卡入传动间隙造成机构故障，也能最大限度压缩机构的整体外廓尺寸，不会突出机器人本体的外边界，减少对抗中被对方弹丸直接命中的概率。支架的壁厚经过受力仿真优化，在承受发射反冲力、滑移惯性力的关键部位做了局部加厚处理，非承力区域做了镂空减重处理，在保证结构强度满足作战需求的前提下尽可能降低整体重量，避免占用过多机器人的重量配额，影响其他功能模块的配置。

从安装边界来看，整套机构的底面安装孔采用标准化间距设计，可以直接固定在步兵机器人的云台安装位上，输入轴的位置预留了足够的联轴器安装空间，电气走线的槽位在支架设计时就做了集成预留，不需要额外增加走线拖链，线缆可以顺着支架内部的线槽连接到炮管的发射控制模块，避免炮管往复移动过程中线缆出现拉扯、磨损问题。实际测试过程中，这套机构的水平移动速度可以匹配步兵机器人的瞄准跟随速度，炮管从一端滑移到另一端的响应时间满足快速锁定目标的需求，蜗轮蜗杆的自锁特性可以保证在发射瞬间炮管位置无偏移，连续往复移动过程中传动间隙始终保持在允许范围内，不会因为长期使用出现精度衰减。

在结构细节处理上，炮管安装座设计了可微调的压紧结构，可以适配不同外径的发射管，安装时可以通过调整压紧螺钉的预紧力固定炮管，也方便在赛场快速更换受损的炮管组件，不需要拆解整个机构。滑轨的两端设置了软质限位缓冲块，避免炮管滑移到行程端点时出现硬碰撞，保护传动部件和电机不受冲击损坏。整个机构的外露棱角都做了倒圆角处理，避免安装调试过程中划伤操作人员，也减少对抗过程中棱角部位被弹丸冲击后出现开裂的风险。
