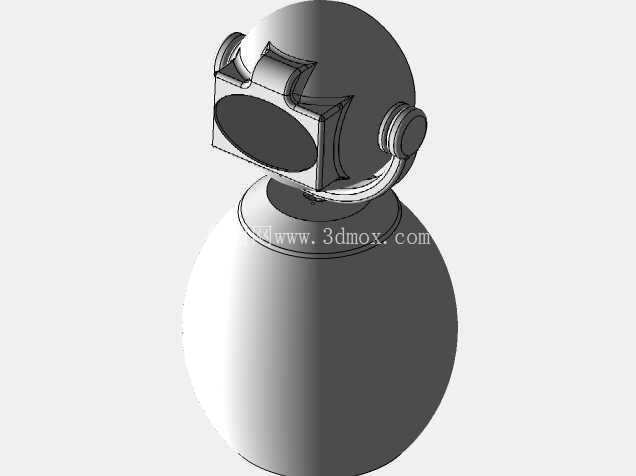

球形结构人机交互机器人头部组件设计

这款球形结构的人机交互机器人头部组件，在设计之初就瞄准了服务场景下的近距离交互需求，区别于传统工业机器人侧重作业执行的结构逻辑，整个组件的结构排布完全围绕人机交互的核心诉求展开。从实际落地场景来看，这类组件可适配展厅导览、政务服务大厅辅助接待、科技馆互动展项、商用空间智能问询等多个场景，安装载体既可以是配套的球形机身本体，也可以根据现场安装条件调整连接法兰尺寸，适配固定式台面安装、移动底盘搭载等不同部署方式。

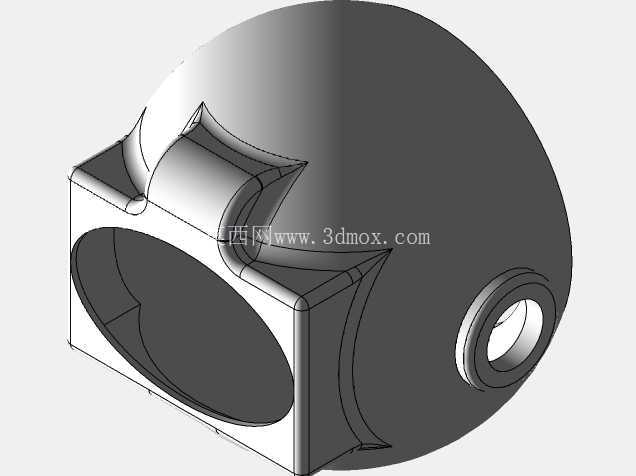

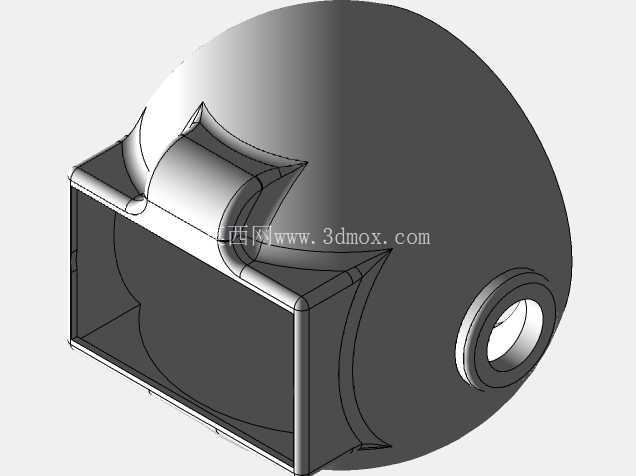

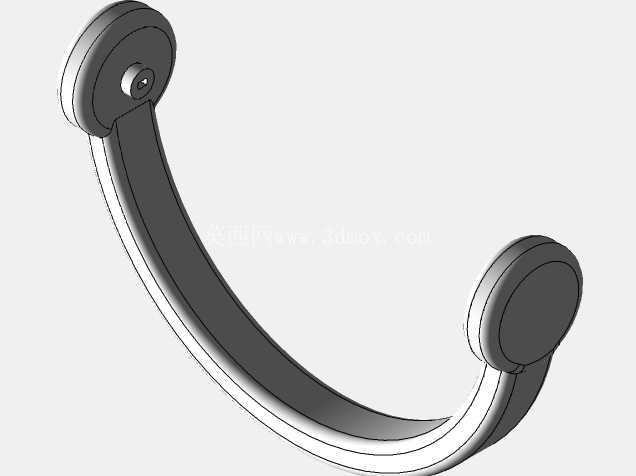

从结构设计逻辑来看，头部采用双球段衔接的构型，上半段为视觉与传感集成舱，下半段为转动衔接舱，两段之间采用嵌套式回转支撑结构，预留了360度水平回转、正负45度俯仰摆动的运动空间，完全覆盖日常交互场景下的人脸追踪、视线跟随动作需求，不会出现结构干涉导致的动作盲区。上半段球舱正面预留的矩形安装位，可适配双目视觉摄像头、红外补光模块、点阵投影交互模块的安装，安装位周边做了内凹式遮光檐结构，能够避免环境强光直射镜头造成的成像过曝问题，哪怕是在展厅强射灯照射的环境下，视觉识别模块也能稳定捕捉交互对象的面部特征与动作指令。侧面的圆形凸起结构为音频采集模块的安装位，采用左右对称排布的设计，能够通过双声道拾音实现声源定位，在3米范围内的嘈杂环境下也能精准锁定发声源方向，自动调整头部朝向对准交互对象，提升交互响应的自然度。

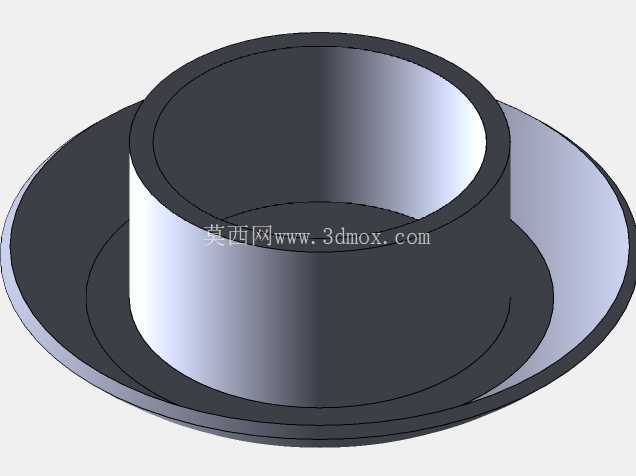

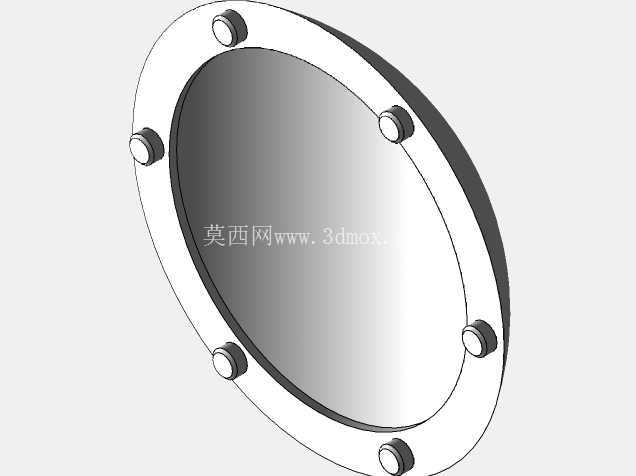

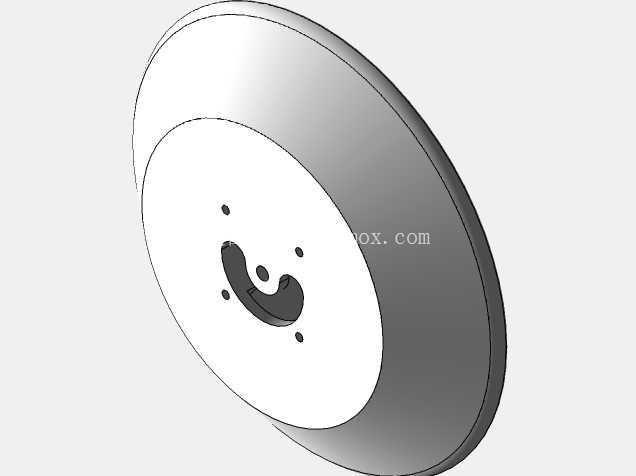

下半段的球形衔接舱，内部预留了走线空腔与驱动电机安装位，驱动组件采用中空结构设计，所有供电、信号传输线缆都可以从腔体中心穿过，避免回转运动过程中线缆缠绕磨损的问题，延长设备长期运行的可靠性。整个头部组件与机身的连接采用快拆式法兰结构，法兰对接面设计了定位销与防松卡扣，现场安装时不需要复杂的调试工具，对准定位销插入后扣合卡扣即可完成固定，后期维护更换模块时也能快速拆解，降低运维成本。

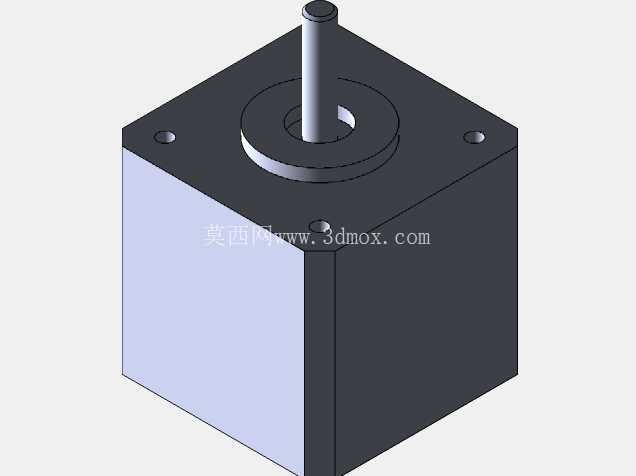

从外形尺寸与安装边界来看，整个头部组件的最大回转直径控制在220mm，上半段球舱直径180mm，下半段衔接舱最大直径200mm，整体高度（不含底部连接法兰）为280mm，安装时需要预留的水平运动边界为以法兰中心为圆心、半径130mm的圆形区域，垂直方向需要预留上方100mm、前后左右各120mm的摆动空间，避免运动过程中与周边安装结构、装饰部件发生碰撞。外壳主体采用薄壁结构设计，壁厚均匀控制在2.5mm，既保证了结构强度，又能尽可能降低整体重量，整个头部组件（不含内部电子模块）的重量控制在1.2kg以内，降低对底部回转驱动电机的扭矩要求，配套的驱动电机只需要选用常规的20kg.cm扭矩的伺服舵机即可满足运动需求，不需要选配大扭矩高成本的驱动部件，能够有效控制整机的制造成本。

在细节结构处理上，所有外壳的拼接缝都采用错位止口设计，拼接缝隙控制在0.3mm以内，既能够提升外观的整体性，又能避免灰尘、飞溅的液体从拼接缝隙进入内部腔体，防护等级可以达到IP42，满足常规室内商用场景的使用要求。外壳表面做了哑光磨砂处理的结构预留，后期表面处理时不需要额外做晒纹工序，就能实现不反光的视觉效果，避免灯光照射下产生眩光影响交互体验。传感模块的安装位都设计了可调节的固定卡槽，不同厂家的视觉、音频模块只要尺寸在适配范围内，都可以通过调整卡槽内的固定压片完成安装，不需要重新修改外壳结构，提升了整个组件的通用适配性。

从实际使用的功能特性来看，这款头部组件的结构设计完全服务于自然交互的体验，没有冗余的装饰性结构，所有的曲面造型都兼顾了内部空间利用率与运动避让需求，球形的外壳没有尖锐的棱角，在公共场景下使用时也不会对交互人员造成磕碰伤害，符合公共服务类设备的安全设计要求。内部腔体的空间排布做了分区处理，传感模块、驱动模块、走线通道各自独立，不会出现线缆挤压模块、运动部件剐蹭线缆的问题，后期升级内部模块时，只需要打开对应区域的检修盖板即可操作，不需要将整个头部完全拆解，大幅提升了后期迭代升级的便利性。
