直径18厘米机器人行走轮结构设计

项目分类:通用机械零部件 发布时间:2026-01-20 ID:1126396
  • 直径18厘米机器人行走轮结构设计
  • 直径18厘米机器人行走轮结构设计
  • 直径18厘米机器人行走轮结构设计
  • 直径18厘米机器人行走轮结构设计
  • 直径18厘米机器人行走轮结构设计

  这款直径18厘米的行走轮,主要面向小型巡检机器人、AGV搬运小车、教学竞赛类自走机器人的行走机构配套设计,在室内平整地面、轻度非铺装路面的移动场景中都能适配,日常可承担设备自重加额定负载的行走支撑与动力传递作用,轮面的防滑齿结构能在瓷砖、环氧地坪、短绒地毯、轻度起伏的塑胶地面上提供足够抓地力,避免起步、制动、小半径转向时出现打滑空转的问题。从结构设计逻辑来看,整个轮组拆分了轮胎、轮毂、连接轴座三个核心部分,轮毂采用五辐式镂空结构,并非单纯为了外观造型,核心是在保证轮体径向抗冲击强度的前提下,尽可能降低轮体自身转动惯量,减少驱动端的动力损耗,同时镂空结构也能避免轮面积攒杂物,在日常运行中卡入的细小碎屑会随着轮体转动从镂空间隙掉落,减少卡滞风险。

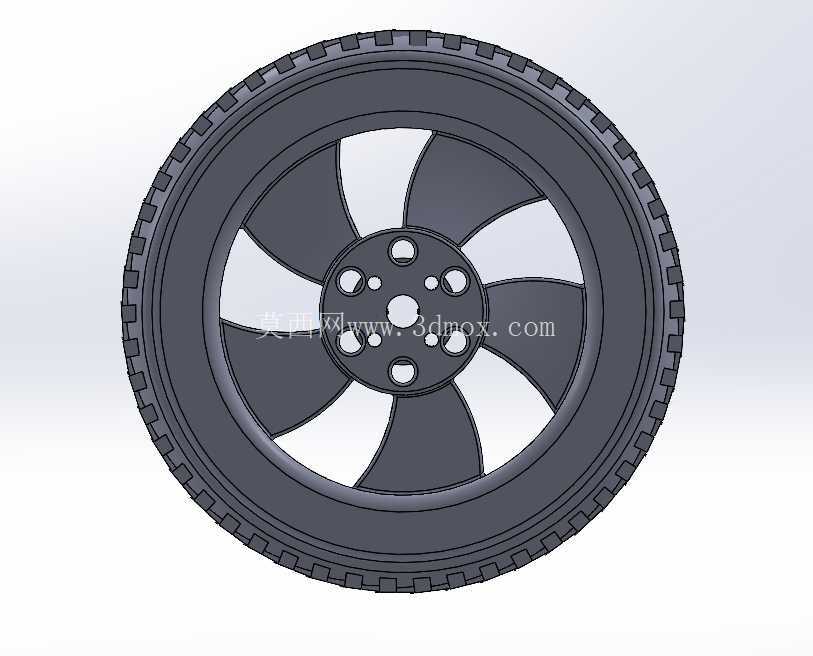

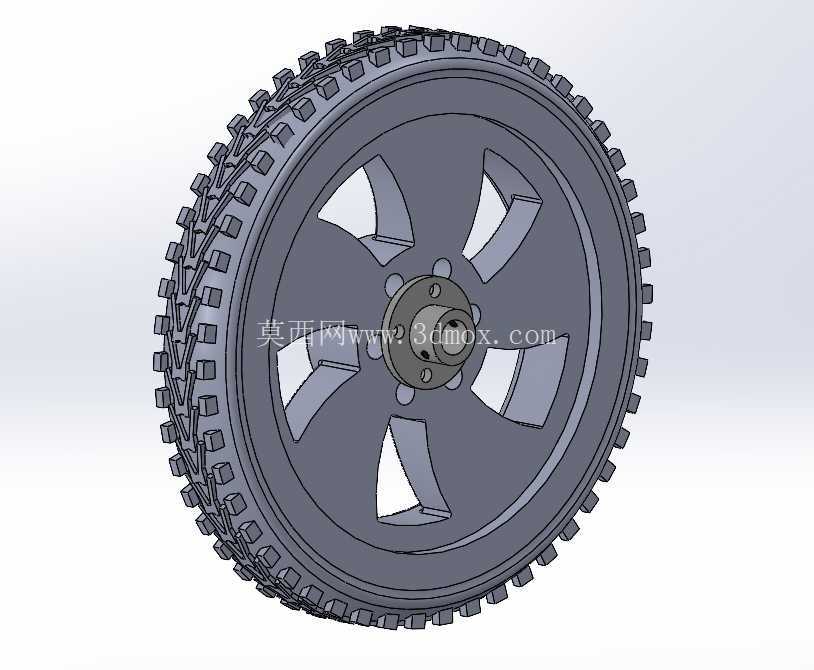

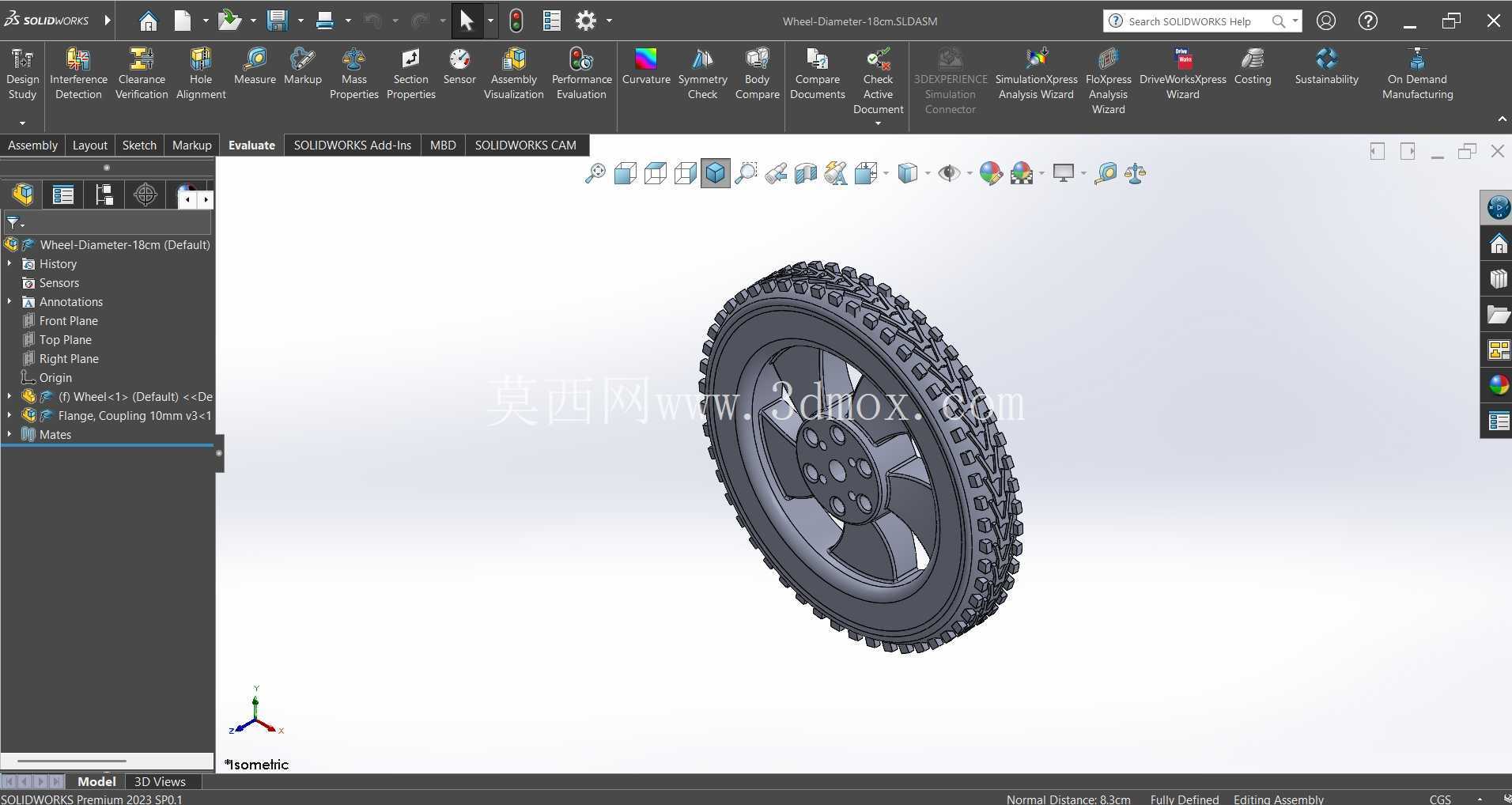

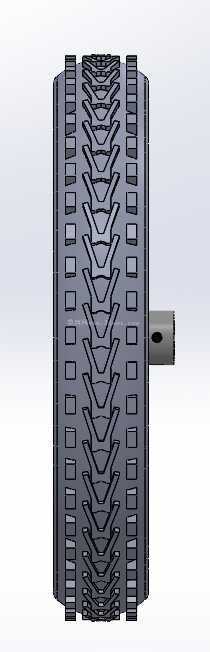

  轮毂中心的连接座采用带锁紧孔的凸台结构,适配常见的6毫米输出轴步进电机、直流减速电机的安装,轴座上的紧定螺钉孔位做了沉台处理,安装后紧定螺钉不会突出安装面,避免轮体转动时剐蹭周边的安装支架,连接座与轮毂主体做了同轴度限位设计,装配时无需反复调整找正,就能保证轮体的径向跳动量控制在合理范围内,减少行走过程中的整机抖动。轮胎部分的齿形设计做了针对性优化,齿块采用交错排布的块状结构,相比连续的纵向花纹,块状齿在转向时能提供更大的侧向抓地力,避免小半径转向时出现侧滑,齿块的高度控制在8毫米,既保证了足够的接地形变空间来缓冲路面颠簸,又不会因为齿块过高导致轮体支撑刚性不足,在承载额定负载时形变量控制在1毫米以内,保证行走的位置精度。

  轮体的安装边界做了明确的尺寸适配,轮体总宽度为65毫米,中心安装孔距轮体内侧的定位面距离为12毫米,配套的安装支架只要预留出70毫米的安装宽度,就能保证轮体转动时不会与支架产生干涉,轮体的中心安装孔为标准D型孔设计,与电机输出轴的D型切面配合,能传递更大的扭矩,避免大负载起步时轴与轮座之间出现打滑空转。在实际选型适配时,这款轮组适配单轮负载5公斤以内的自走设备,搭配额定转速100-200转每分钟的减速电机,就能实现0.9-1.8米每秒的行走速度,覆盖绝大多数小型服务机器人、巡检机器人的行走速度需求。

  设计过程中对轮体的受力做了简化校核,五辐结构的每根辐条都做了等强度过渡,辐条与轮圈、中心轴座的连接位置都做了圆角过渡,避免应力集中导致的辐条断裂问题,即使在10厘米高度的跌落冲击下,轮体也不会出现结构性损坏。轮胎与轮毂的配合采用过盈嵌合结构,装配时通过压装将轮胎嵌入轮毂的限位槽内,限位槽内做了一圈环形凸筋,嵌入后轮胎不会在轮毂上出现周向转动,也不会在长期使用后出现轮胎脱圈的问题,相比胶粘固定的方式,这种嵌合结构更便于后期更换磨损的轮胎,无需拆解整个轮组的安装结构。轮体的所有配合面都做了公差匹配,中心安装孔与电机轴的配合采用间隙适中的公差带,既不会因为间隙过大导致同轴度差,也不会因为间隙过小导致安装困难,普通操作人员无需专用工具就能完成轮体与电机的装配。在实际应用场景中,这类轮组常被用在楼宇巡检机器人、实验室物料转运小车、青少年机器人竞赛的参赛设备上,相比普通的塑料滑轮,这款带防滑齿的轮组环境适应性更强,相比充气轮胎,它无需维护胎压,不存在爆胎风险,长期使用的稳定性更好,适合无人值守的自动化设备长期运行使用。
