这套钣金集成式传动结构,主要面向小型自动化输送、桌面级实训装备、轻型物料分拣线这类对安装空间有严格限制的应用场景,区别于传统独立减速箱搭配外置机架的分体方案,它直接将传动减速单元内嵌到钣金承载框架内,省去了额外的安装支座与对接工序,能大幅压缩整机的装配空间占用。从实际用途来看,这套结构可以直接作为小型皮带线、辊筒输送段的动力端核心单元,也能适配青少年工程实训赛事里的移动类装置底盘动力输出,不需要额外设计机架来固定减速组件,框架本身就承担了承载与安装基准的双重作用。

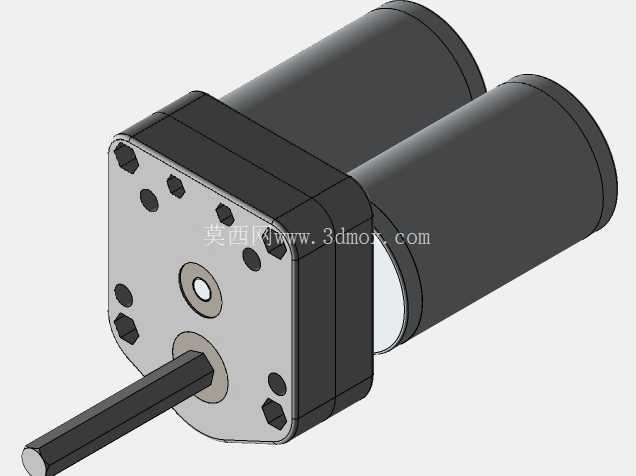

功能特性上,这套结构采用VEX单速双级减速齿轮组作为动力传递核心,双级减速的配比可以在输出端获得足够的扭矩储备,应对轻载持续运转、间歇性启停的工况都能保持稳定的动力输出,不会因为负载小幅波动出现卡滞。钣金框架的折边全部做了翻边强化处理,沿框架边缘排布的等距安装孔,既可以作为内部组件的固定点位,也能直接和外部的型材支架、输送段面板做对接,不需要额外焊接安装耳片,装配时的调整余量更充足。框架内部预留了电机安装位,电机输出轴直接和第一级减速齿轮对接,省去了联轴器这类中间传动零件,减少了动力传递过程中的间隙累积,传动精度更有保障。
设计思路上,这套结构完全遵循钣金加工的工艺特性做拆分,所有钣金零件都采用激光下料、数控折弯的工艺成型,没有复杂的曲面冲压工序,普通的钣金加工车间就能完成生产,不需要开模,小批量试制的成本很低。设计时特意把减速组件的检修位留在了框架的开放侧,日常维护齿轮润滑、更换磨损零件的时候,不需要完全拆解整个框架,只需要打开侧部的封板就能操作,后期维护的便利性很高。框架的边角全部做了钝角处理,没有尖锐的冲切毛边,装配和调试过程中不会划伤操作人员,符合机械装备的安全设计要求。

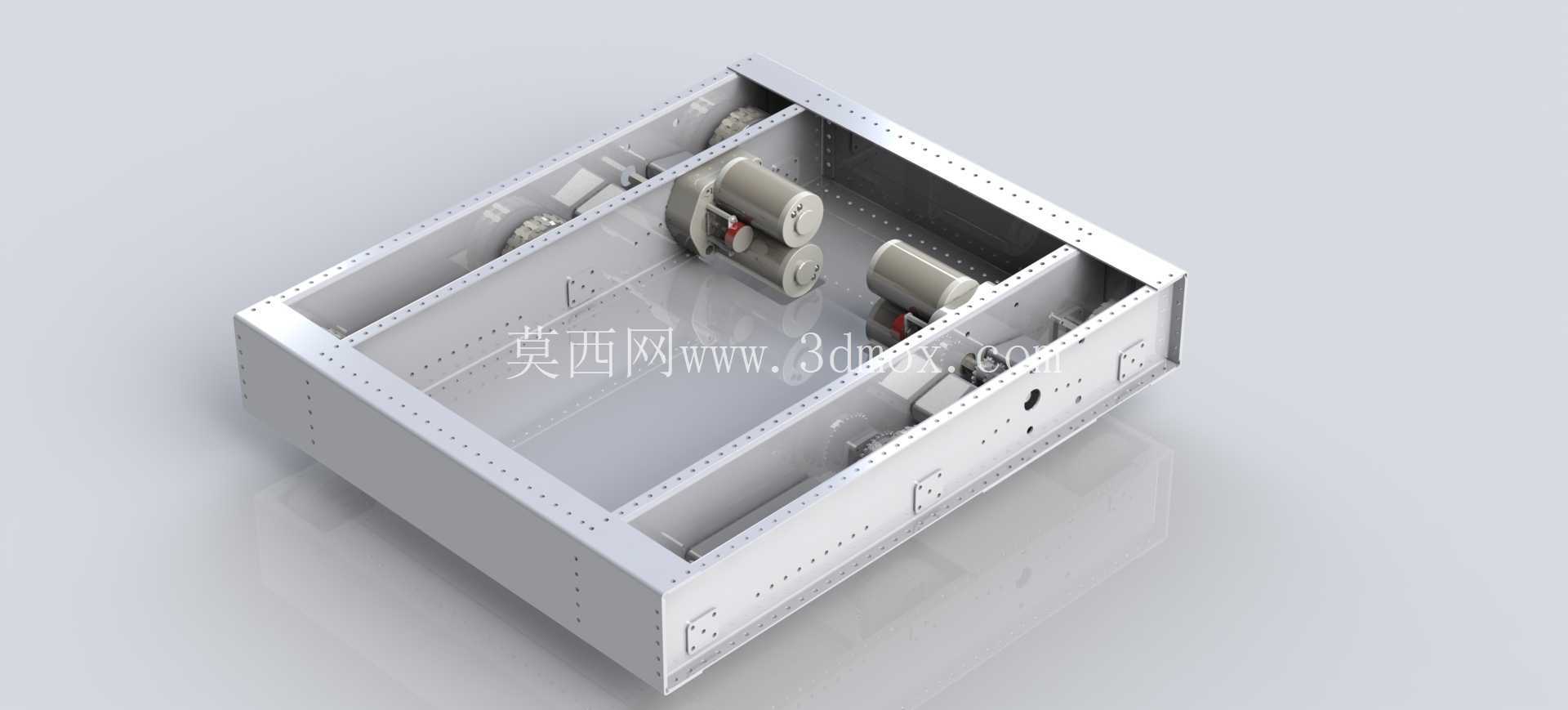

从安装边界来看,整个框架采用矩形开放式槽体结构,长宽尺寸适配常规的40系列铝型材安装间距,框架的折边高度刚好覆盖减速齿轮组与电机的整体高度,安装时不需要额外预留顶部的避让空间,外部封板可以直接贴合框架顶面做固定。框架底部预留了四个沉头安装孔,可以直接从底部穿螺栓固定在设备基座上,安装孔的位置公差控制在±0.1mm范围内,和标准型材的槽位完全对齐,不需要现场二次配钻。齿轮组的输出轴端伸出框架侧壁的长度经过精确计算,刚好可以和同步轮、链轮这类传动件做配合,不会因为轴伸过长出现受力变形,也不会因为轴伸过短导致传动件安装不到位。框架侧壁上预留的走线孔位,刚好可以穿过电机的动力线,走线时可以沿着框架内侧的折边走线固定,不会和运动的齿轮组件发生干涉,避免长期运转过程中线缆被磨损的风险。
实际应用中,这种集成式的传动结构比分体式设计的零件数量少了近三分之一,装配时的工时消耗也能降低不少,因为所有组件的安装基准都统一在同一个钣金框架上,装配时的累计误差更容易控制,不需要反复调整减速箱和电机的同轴度,只要按照定位孔位固定就能达到设计的传动精度。钣金框架的表面可以根据使用场景做喷塑、镀锌处理,在普通车间环境下使用能起到不错的防锈效果,不需要额外做表面防护处理。双级减速齿轮的润滑脂预留空间足够,连续运转800小时不需要补充润滑脂,日常运维的成本很低。对于结构设计从业者来说,这种把承载结构和传动单元集成设计的思路,很适合用在各类小型自动化设备的动力端设计中,既能压缩设备整体体积,又能降低装配调试的难度,在小批量定制设备的设计中参考价值很高。
