五路光电式火焰探测传感组件结构设计

在工业火情预警、民用安防监测、小型智能消防设备的配套设计中，多通道火焰探测模块的结构合理性直接决定了探测覆盖范围与响应可靠性，这款五路火焰传感组件的三维结构设计，完全围绕实际安装场景的使用需求展开，没有冗余的装饰性结构，所有外形细节都服务于功能实现与装配适配。从实际应用场景来看，这类多通道火焰传感器常被部署在充电桩内部、电气柜走线腔、锂电池储能模组间隙、小型自动化设备的电控舱这类空间紧凑、存在火情隐患的点位，不同于单通道探测模块仅能覆盖单一锥形探测区域，五路光电探测管的排布设计，将探测视角在水平方向拓展到接近120度，垂直方向覆盖60度的扇形区域，不需要额外加装旋转云台就能实现单点位的大范围火情监测，大幅降低了小空间内的探测点位布设密度，也减少了配套布线的工作量。

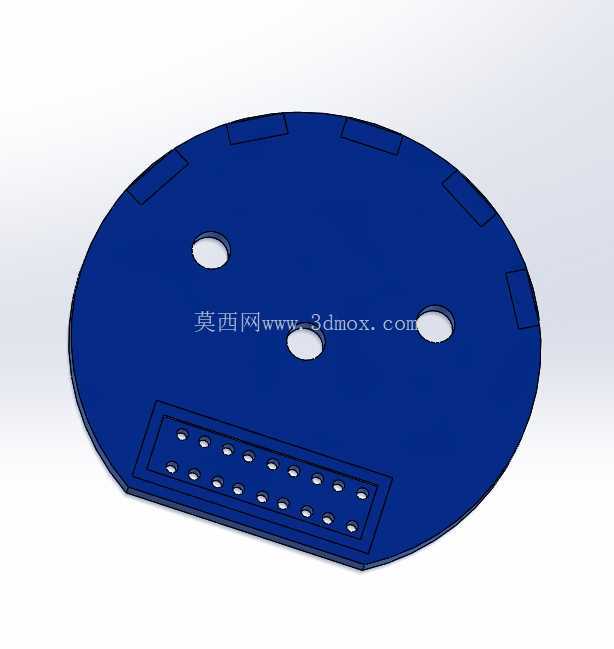

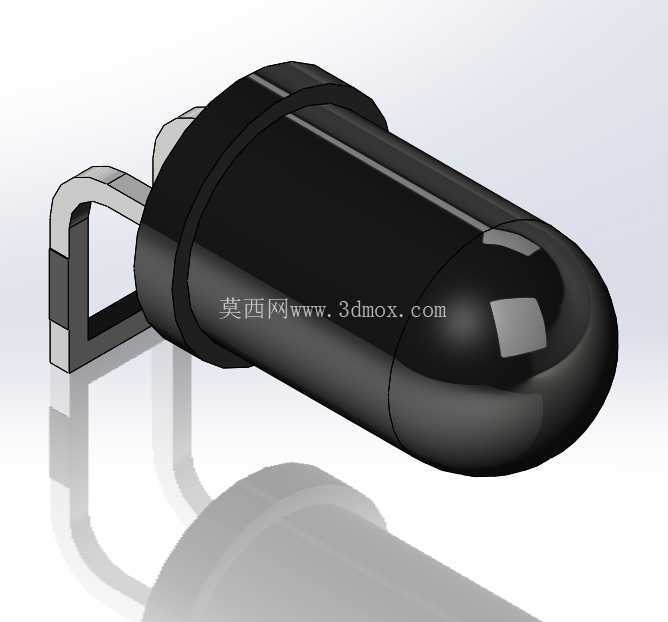

从功能特性的结构匹配来看，五个光电二极管的安装位做了独立的遮光隔槽设计，每个探测管的外围都有高出管体顶面0.8mm的黑色遮光挡边，避免相邻探测管之间的光线串扰，也能阻挡环境杂散光直接照射到管芯造成误触发；每个探测管的安装孔位都预留了0.1mm的涂胶间隙，装配时可以在孔壁涂覆少量耐高温硅橡胶，既可以固定探测管位置，避免设备运行振动导致探测角度偏移，也能起到密封作用，阻挡粉尘、凝露进入模块内部腐蚀电路。模块的主体安装基板采用标准的PCB安装孔位布局，四个固定孔的孔距适配市面上通用的传感器安装支架，孔位周边做了沉台设计，安装时M2螺丝的头部可以完全沉入沉台内，不会突出基板表面干涉周边其他元器件的布置。

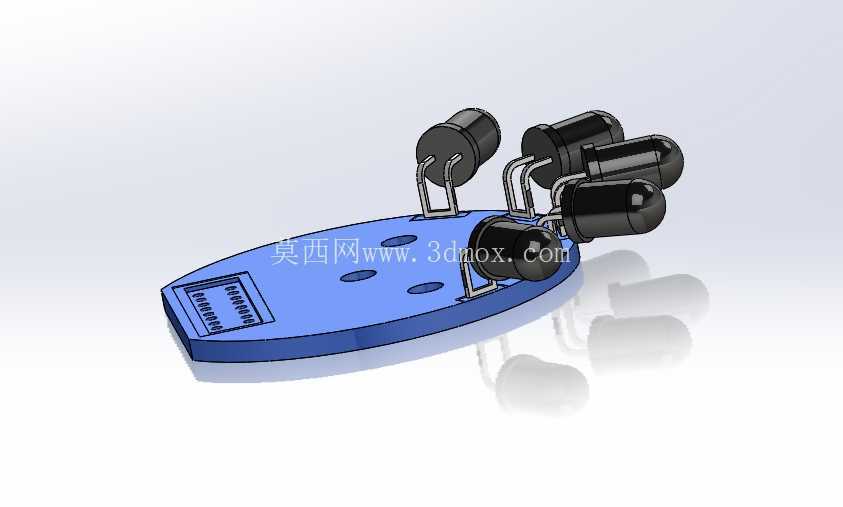

设计过程中优先考虑了安装边界的适配性，整个模块的整体厚度控制在8mm以内，基板的长宽尺寸为42mm*20mm，属于紧凑型的探测模块，能够嵌入到宽度仅25mm的电气安装槽内，不会占用过多的设备内部空间；模块的接线端采用侧出式排针设计，排针的伸出长度为5mm，接线后可以直接在排针位置套上热缩管做绝缘防护，不会因为接线端子突出导致模块无法贴合安装面。考虑到部分应用场景需要将模块安装在倾斜面上，五个探测管的安装角度做了差异化微调，中间位置的探测管垂直于基板平面，两侧的四个探测管分别向外侧倾斜15度，即使模块安装面存在一定的倾斜角度，也能保证整体探测范围不会出现明显的盲区。

在结构细节的处理上，模块的所有边角都做了R0.5mm的圆角处理，避免装配时锋利的基板边角划伤操作人员的手部，也不会刮伤设备内部的连接线缆；探测面的外围没有设计突出的防护罩，是因为这类模块大多安装在设备壳体内部，本身有设备外壳做物理防护，去掉外置防护罩可以减少光线穿过透明罩时的折射损耗，提升探测灵敏度，同时也降低了整体结构的厚度。如果是用于外露安装的场景，也可以直接在模块探测面加装配套的滤光片固定架，固定架的卡扣位已经在基板上预留了安装卡槽，不需要额外打孔就能完成滤光片的装配，适配不同安装环境的防护需求。

不同于通用型的单通道火焰传感器，这款五路结构的设计还考虑了故障冗余性能，当其中某一个光电二极管出现损坏或者被异物遮挡时，剩余的四个探测管依然能够维持基础的探测覆盖范围，不会出现单点故障导致整个探测点位完全失效的情况，这一点在无人值守的设备监测场景中尤为重要。整个结构的建模过程中，所有配合尺寸都按照电子装配的通用公差做了预留，探测管与安装孔的配合公差控制在+0.05mm到+0.12mm之间，既不会因为间隙过小导致探测管无法顺利装入，也不会因为间隙过大导致探测管晃动偏移角度；固定孔的位置公差控制在±0.03mm以内，能够和标准安装支架实现无偏差装配，不需要现场扩孔调整。
