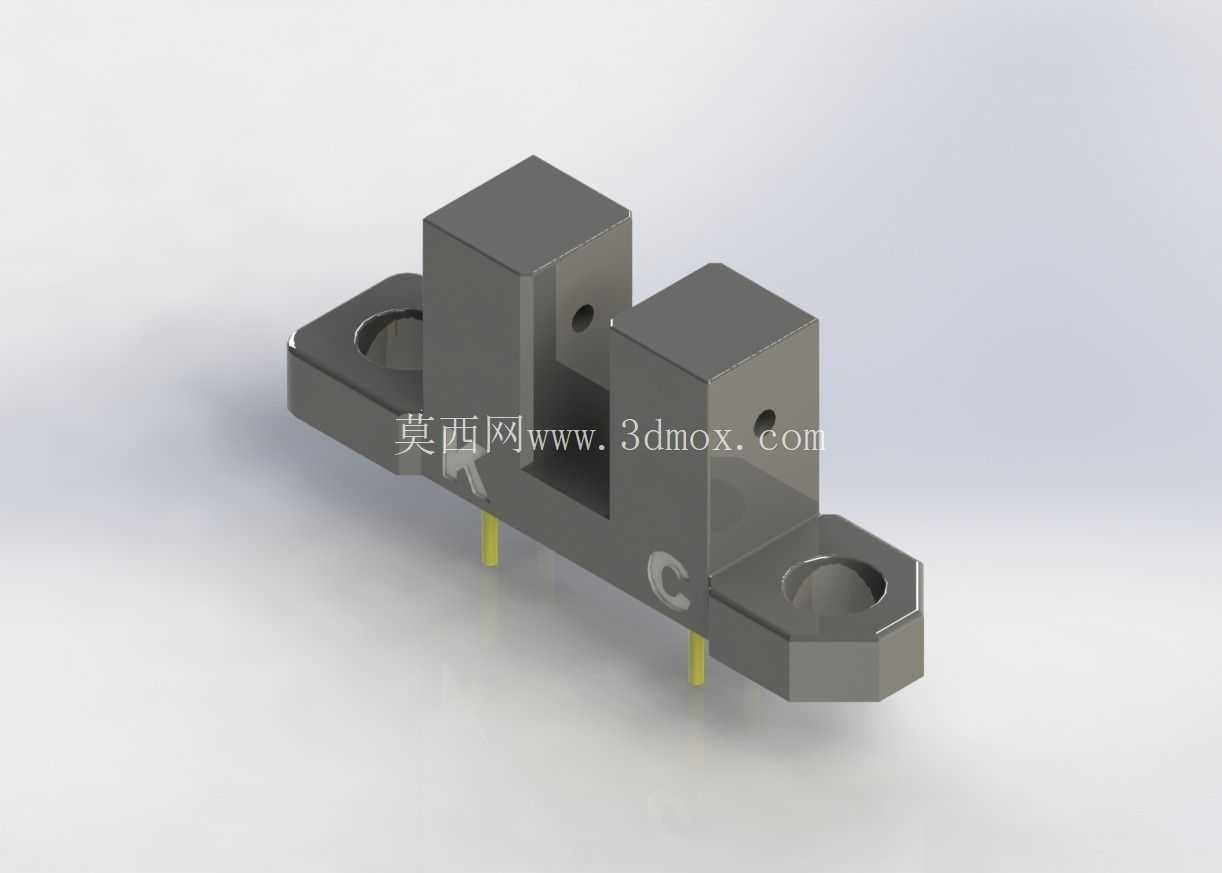

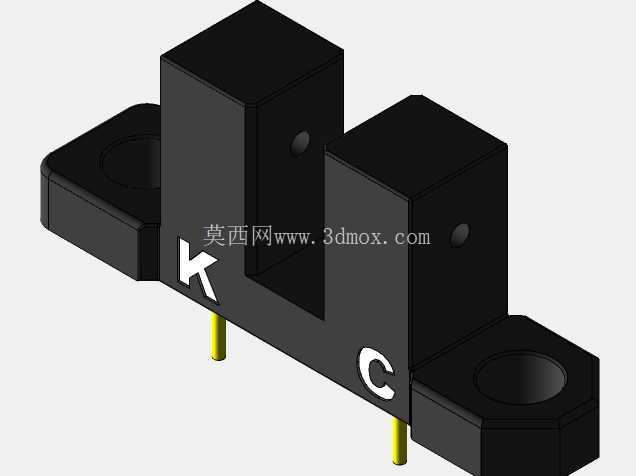

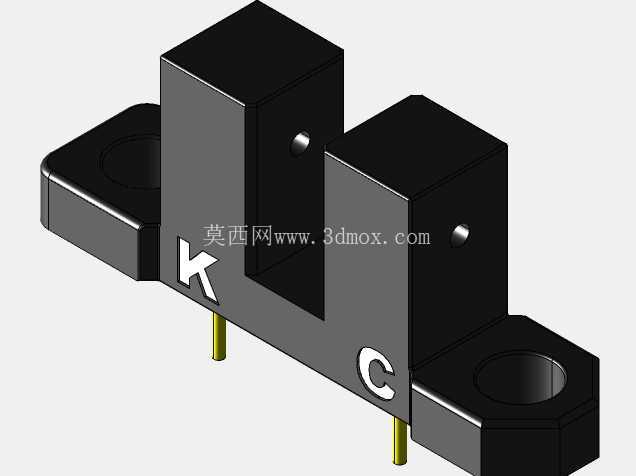

欧姆龙EE-SX1088透射式光电传感器结构

槽型透射式光电传感器在工业自动化检测场景中应用覆盖极广，从流水线工件到位检测、小型机构原点定位，到消费电子组装工位的物料有无判断、传动机构转速计数，都能看到这类元件的身影。EE-SX1088作为典型的U型槽光电结构，其设计完全围绕小空间安装、高响应检测的需求展开，建模过程中需要严格还原每一处安装与功能边界，才能保证后续装配时不会出现干涉、检测失效的问题。

先从安装边界说起，这款传感器的底座采用两侧带安装孔的凸耳结构，两个安装孔的中心距、孔径公差都严格匹配工业常用的M2螺丝安装规格，底座的厚度控制在极小的尺寸范围内，目的是适配薄型安装板的贴装需求，不会因为底座过厚导致安装后整体突出尺寸超标。建模时需要注意安装孔的沉台深度，实际元件的安装孔带有定位沉台，装配时螺丝头可以完全沉入沉台内，不会突出底座平面，避免和周边的走线、其他结构件产生刮碰。

U型槽的宽度是这类传感器的核心参数之一，这款元件的槽宽刚好适配常规厚度的挡片通过，槽深的设计兼顾了挡片的插入深度余量，即使安装时存在微小的位置偏差，挡片也能顺利插入槽内遮挡光路，不会出现挡片撞坏传感器发射接收端的情况。槽体两侧的发射端与接收端外壳做了圆弧过渡处理，没有尖锐的棱角，一方面是注塑成型的工艺需求，另一方面也能避免安装时刮伤操作人员的手部，或是刮破周边的线材绝缘层。

引脚部分的设计也需要重点还原，两个引脚从底座底部垂直引出，引脚的直径、引脚间距完全对应标准PCB焊盘的尺寸，建模时要注意引脚的伸出长度，过长的引脚会导致PCB焊接后剪脚工序增加工作量，过短则会出现焊盘吃锡不足、焊接强度不够的问题。引脚根部做了轻微的凸台加固，避免元件在插件、焊接过程中引脚出现歪斜，导致和PCB焊盘对位不准的问题。

从功能特性来看，这款透射式传感器依靠槽体一侧发射的红外光，被另一侧的接收端接收，当有物体从槽中间经过遮挡光路时，接收端的信号产生跳变，从而输出检测信号，这种检测方式不受被检测物体的颜色、材质反光率影响，相比反射式光电传感器，检测稳定性更高，不会因为被测物表面反光差异出现误触发的情况。在小型自动化设备的原点定位场景中，这类传感器往往安装在滑台的行程端点位置，滑台上的金属挡片随滑台移动插入槽内，传感器立刻输出信号给控制系统，让滑台停止移动完成原点复位，响应速度可以满足高速运动机构的定位需求，不会出现信号延迟导致的过冲问题。

建模过程中，外壳的分模线位置也做了还原，实际元件的外壳是注塑拼接结构，分模线位于槽体侧面的中间位置，建模时保留这一细节，能让模型的真实度更高，在做整机装配的渲染展示时，不会因为细节缺失显得模型失真。外壳表面的磨砂质感也做了对应处理，没有做成高光亮面，符合工业电子元件的实际外观特征，毕竟这类元件不需要外观装饰，磨砂外壳还能减少环境光的反射干扰，避免外界杂光进入接收端影响检测精度。

在实际选型应用中，这类传感器的安装空间往往非常紧凑，很多小型设备的内部留给检测元件的空间只有几毫米，所以模型的整体外形尺寸必须完全和实物一致，不能有尺寸偏差，否则在做整机结构设计时，预留的安装位会出现装不下的情况，或是安装后和周边的运动部件产生干涉。比如在小型皮带输送机的物料检测场景中，传感器安装在皮带两侧的支架上，如果模型的槽体位置尺寸有偏差，实际装配时就会出现皮带挡边挡住光路的问题，导致传感器一直处于触发状态，无法正常检测皮带上的物料。

另外，传感器底座的安装平面平面度也在建模时做了还原，实际元件的安装平面是完全平整的，安装时可以和安装板完全贴合，不会出现倾斜导致槽体角度偏移，进而导致挡片无法正常插入槽内的问题。槽体两侧的发射和接收窗口位置做了内凹处理，窗口表面的透明透镜不会突出外壳平面，这样即使有少量的灰尘、碎屑落在传感器上，也不容易直接覆盖在透镜表面，减少日常维护的清洁频率，在粉尘相对较多的生产车间环境中，这种内凹设计能有效延长传感器的稳定工作时间，减少因为透镜被灰尘覆盖导致的检测失效问题。
