宝可梦小磁怪趣味手办结构设计

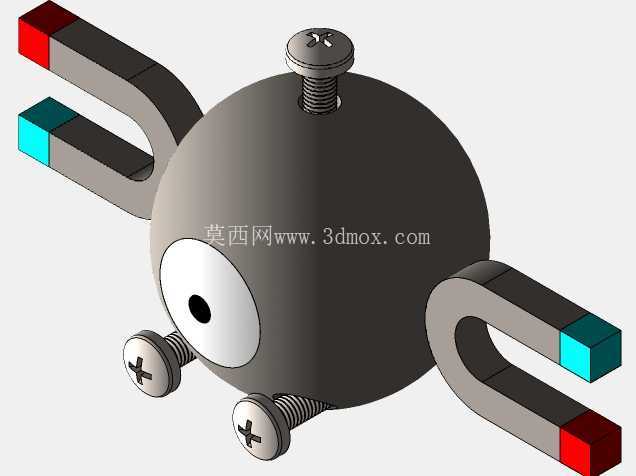

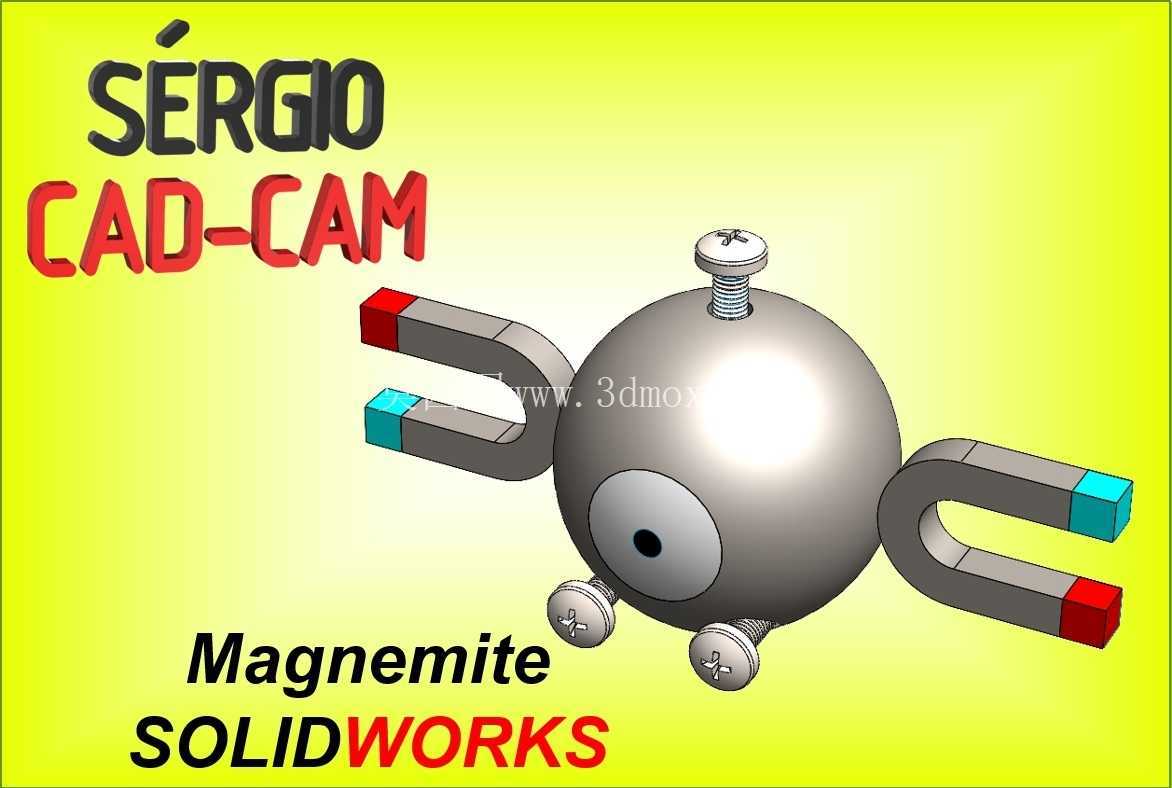

　　本次设计的小磁怪造型结构，核心围绕卡通IP形象的实体化落地展开，首先从实际应用场景来看，这类结构既可以作为潮玩手办的量产原型参考，也可作为机械结构教学的趣味案例，还能适配桌面磁吸摆件的功能需求，打破常规工业零部件的严肃感，兼顾趣味性与结构合理性。从功能特性层面拆解，主体球形腔体作为核心承载结构，两侧伸出的U型磁吸臂是功能核心，设计时特意将磁极端面做了分色区分，对应实际永磁体的N/S极属性，既还原IP形象特征，也预留了实际磁吸功能的安装空间——臂端可嵌入小型钕铁硼磁片，实现对小型铁质文具、便签夹的吸附作用，让摆件具备实际使用价值而非单纯装饰。

　　顶部与底部的螺丝造型结构并非装饰，设计时参考了盘头十字螺钉的实际外形参数，底部三个螺钉结构同时承担支撑脚的作用，三个支撑点呈120°均匀分布在球体下部，计算支撑边界时特意将支撑点外扩至球体直径的0.65倍位置，保证放置时的静态稳定性，即使在15°倾斜的桌面也不会发生侧翻；顶部的螺钉结构则预留了挂装孔位，可搭配挂绳实现悬挂展示的需求，适配不同的展示场景。设计思路上没有直接照搬IP的平面形象，而是先做结构可行性校验：首先确定主体球体的基准直径，以此为基准推导两侧U型臂的截面尺寸与伸出长度，U型臂的弯曲半径特意做了加大处理，避免3D打印或者注塑量产时出现内角应力集中的问题，臂身与球体的连接位置做了R2的圆角过渡，既提升结构强度，也让外观线条更流畅。

　　眼部结构采用分层设计，最外层是透明PC材质的弧形眼罩，中层是黑色瞳孔的印刷层，内层预留了LED灯珠的安装槽位，可根据需求加装纽扣电池供电的发光模块，实现眼部点亮的效果，提升把玩趣味性。外形尺寸与安装边界方面，整体横向最大宽度控制在120mm，球体直径为60mm，底部支撑面的最大直径为70mm，整体高度为85mm，所有外伸结构的边缘都做了R1的圆角处理，避免锐边划伤，符合玩具类产品的安全设计规范。

　　结构拆分时考虑了量产的装配需求，主体球体沿赤道面拆分为上下两个壳体，通过卡扣结构连接，无需额外螺丝即可固定，两侧U型臂与主体采用插接结构，插接深度为8mm，配合定位筋保证装配后不会出现松动旋转的问题，底部三个支撑脚与下壳体为一体化结构，减少装配零件数量，降低量产成本。在结构强度校核层面，针对U型臂的悬臂受力情况做了模拟验证，当臂端挂载100g重物时，臂身最大变形量小于0.2mm，满足日常使用的强度需求，磁吸臂的磁片安装槽尺寸公差控制在±0.05mm，保证磁片安装后不会出现脱落或者突出端面的问题。另外设计时也考虑了不同加工工艺的适配性，如果采用FDM3D打印制作，所有结构的最小壁厚都设置为2mm，避免打印时出现薄壁破损；如果采用注塑量产，所有拔模角度设置为1.5°，壳体壁厚均匀控制在2.5mm，避免出现缩痕、翘曲等注塑缺陷。整体结构没有冗余设计，每一处外观特征都对应实际的功能或者装配需求，既还原了小磁怪的经典形象，也融入了实用的结构设计考量，兼顾了展示性、可玩性与量产可行性。
