板上滚珠平衡控制机械实训装置

　　这套板上滚珠平衡机构，核心应用场景覆盖高校机械工程实训、自动化控制原理验证、运动控制算法调试多个领域，日常作为机械装配练习载体时，能让从业者快速掌握多轴联动机构的装配公差配合逻辑，也可作为控制类专业的实物验证平台，对接PID调节、模糊控制等算法的实物落地测试。整套机构的核心功能是通过多组执行机构的协同动作，调整上方平板的倾斜角度，让放置在平板上的滚珠始终保持在预设轨迹范围内，或是按照指定路径在平板表面移动，可完成定点悬停、轨迹跟踪、抗干扰复位等多种动作演示。

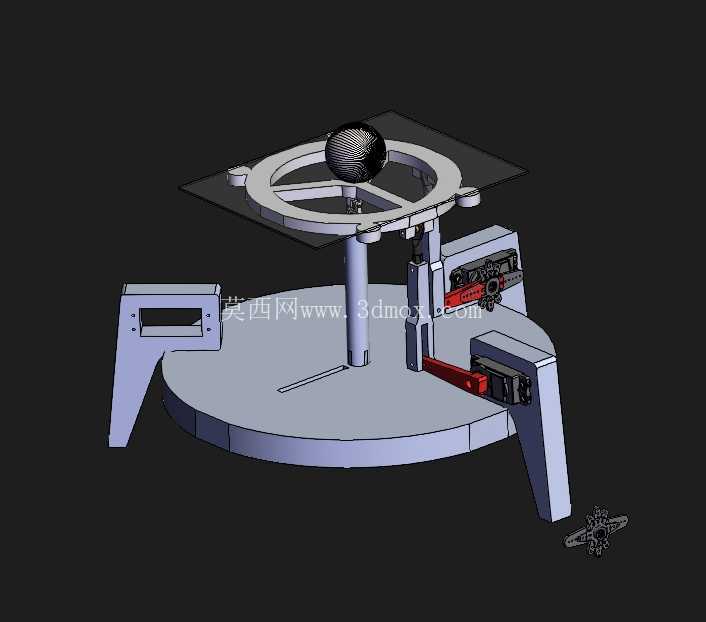

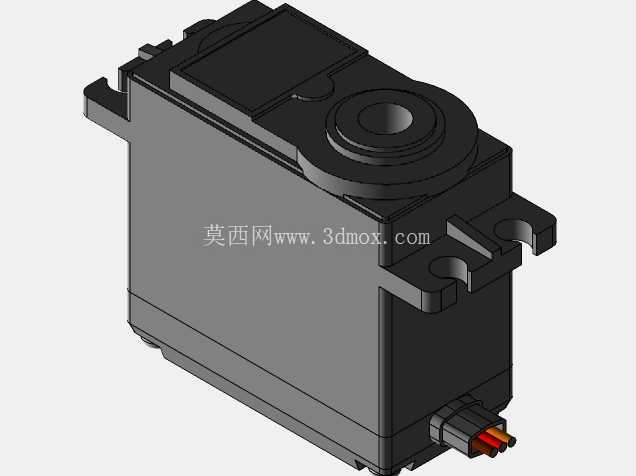

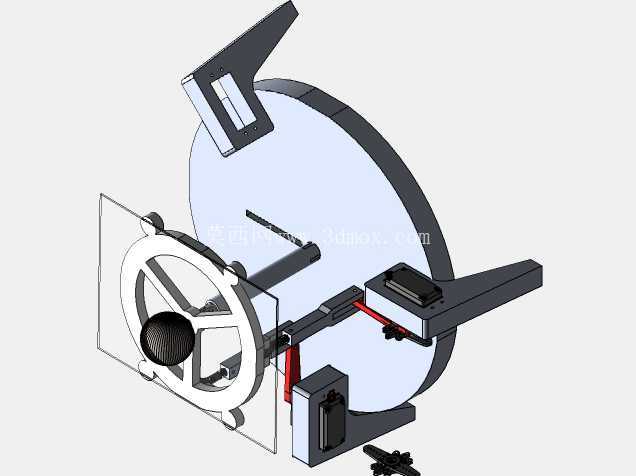

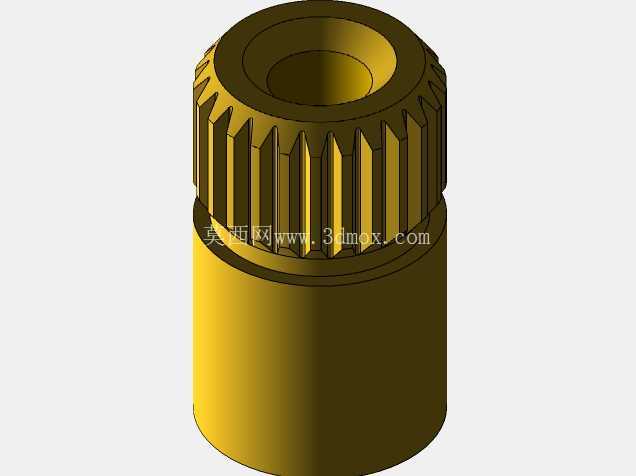

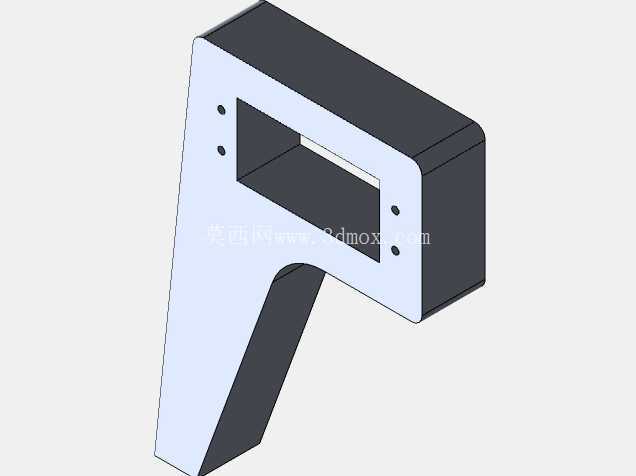

　　从结构设计逻辑来看，整套装置采用三层支撑架构，底部为圆形配重基座，三个支脚呈120度均匀分布，支脚底部预留了M6规格的安装孔位，可直接固定在标准铝型材工作台面上，基座整体直径控制在320mm范围内，安装时无需额外拓展操作空间，常规实训台的单块台面即可容纳整套装置。中层为三组独立的直线驱动单元，每组驱动单元都配套独立的滑动导轨与传动连杆，驱动端采用舵机直连的传动方式，省去了额外的减速齿轮组，减少传动间隙带来的控制误差，每组驱动单元的行程控制在40mm，对应平板的倾斜角度范围为正负15度，完全覆盖滚珠平衡控制所需的角度调整区间。

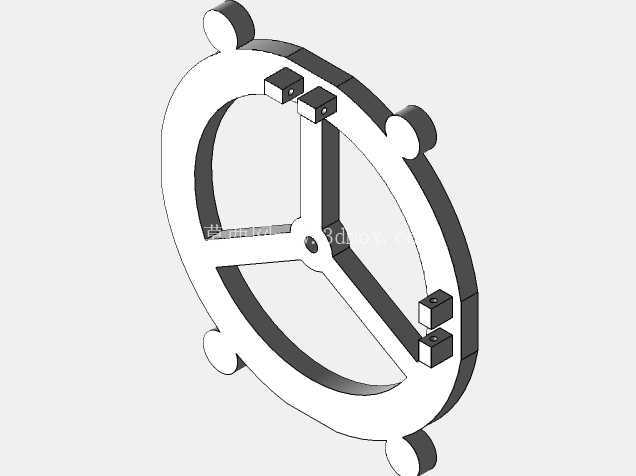

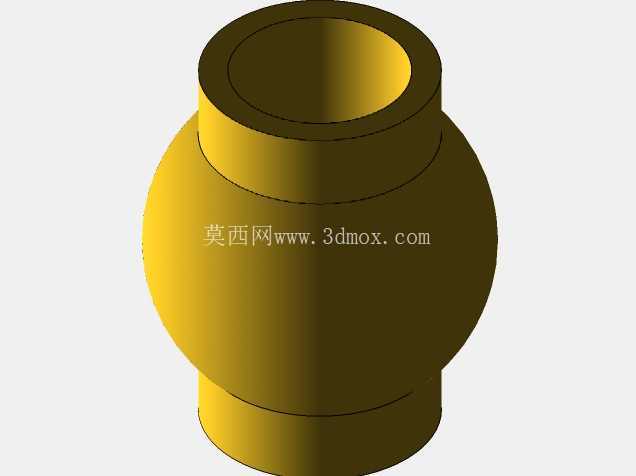

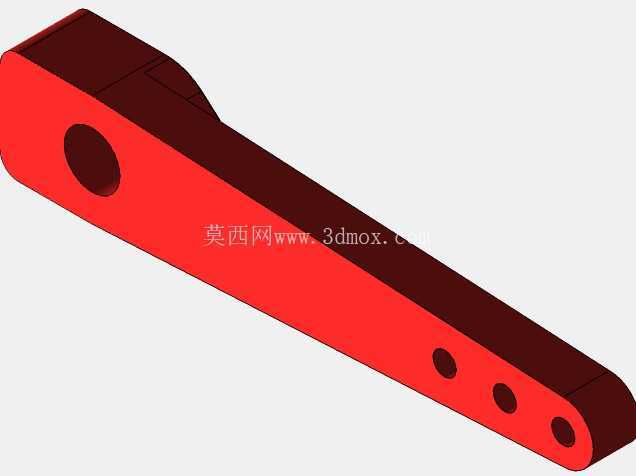

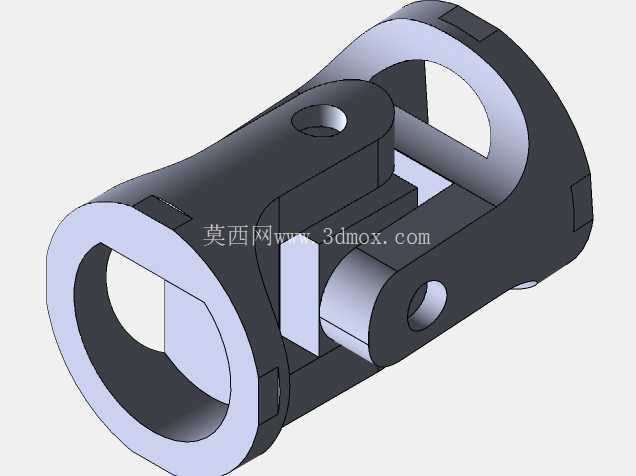

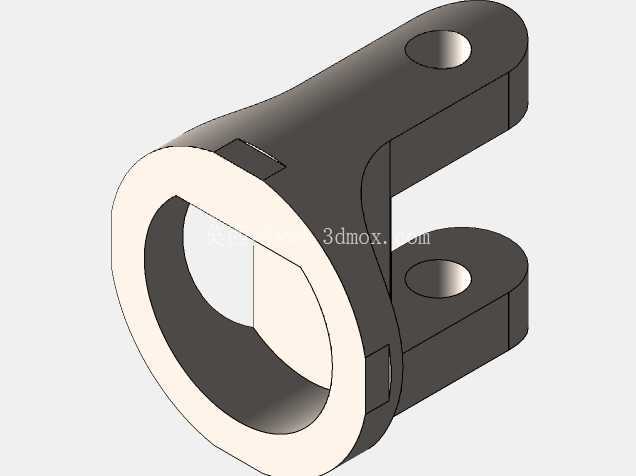

　　上方的承载平板采用透明亚克力材质加工，平板表面蚀刻有环形轨迹槽与中心定位标记，方便直观观察滚珠的实时位置，平板与中层驱动连杆的连接点采用万向球头结构，可实现任意方向的角度倾斜，不会出现运动卡滞的问题。设计过程中特意将所有传动部件都做了外露处理，没有加装额外的防护外壳，方便实训人员观察整套机构的运动传递路径，装配时可清晰看到每组连杆的配合间隙，调整驱动端的初始零位时也无需拆解外壳，直接通过外露的舵机摇臂即可完成校准。整套机构的所有零部件都采用模块化设计，支脚、驱动单元、承载平板、连接球头都可单独拆解更换，日常实训中如果出现零件磨损，无需更换整套装置，单独替换对应磨损件即可恢复使用。

　　在实际教学场景中，这套装置可拆分出多个实训模块，机械方向的从业者可练习公差配合、连杆机构运动仿真、装配工艺编排等内容，控制方向的从业者可练习传感器选型、控制算法调试、多轴协同运动编程等内容，相比纯虚拟仿真平台，这套实物装置能直观呈现机械间隙、传动阻尼、零件加工误差等实际工程中必然存在的问题，让实训人员在练习过程中就能接触到真实的工程约束条件，避免出现虚拟仿真中参数完美但实物无法运行的问题。安装边界方面，整套装置的总高度为280mm，上方平板距离基座底面的高度为210mm，驱动单元的运动部件全部位于基座上方150mm的空间范围内，运行时没有向外伸出的运动部件，周边预留50mm的安全间隙即可满足运行需求，不会出现运动干涉周边设备的问题。承载平板的最大承重为500g，除了配套的标准钢珠外，也可更换不同重量的测试球体，验证不同负载下的控制参数适配逻辑，球头连接部位的阻尼可通过顶部的锁紧螺母调整，既可以调整为低阻尼的快速响应状态，也可以调整为高阻尼的平稳运动状态，适配不同的测试需求。
