FRC赛事竞技机器人机械结构设计

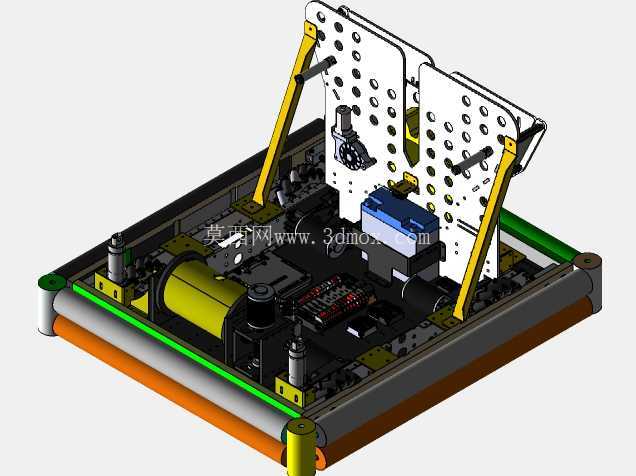

　　该竞技机器人面向青少年机器人赛事对抗场景设计，整体采用框式承载底盘作为安装基准，底盘框架选用标准工业铝型材拼接成型，型材连接位置采用角件与沉头螺栓锁紧，保证框架整体抗扭刚度，能够承受赛事对抗过程中的侧向冲击、碰撞载荷，避免结构变形导致的运动卡滞。底盘底部四角配置大直径防滑滚轮，滚轮采用聚氨酯包胶材质，兼顾场地抓地力与滚动阻力平衡，滚轮安装座集成可调张紧结构，可根据场地摩擦系数调整传动带张紧量，保证动力传输效率。底盘上层采用分层式布局设计，底层预留电池、主控制器、电机驱动器的安装空间，电气元件全部采用嵌入式安装方式，通过绝缘隔板与机械传动部件隔离，避免运动过程中线缆拉扯、元件磕碰。

　　上层立板采用多孔位镂空设计，板件通过激光切割成型，阵列排布的安装孔位可实现功能组件的快速位置调整，适配不同赛事任务的执行需求，立板与底盘之间采用斜向支撑臂连接，支撑臂两端采用铰接式安装座，可根据立板倾斜角度调整支撑长度，保证立板承载功能部件时的结构稳定性。机器人前部配置可抬升的任务执行机构，机构通过直线导轨与立板连接，驱动端采用伺服电机配合齿轮齿条传动，可实现执行端的精准位置控制，能够完成赛事要求的物料拾取、投放、抬升等动作，执行机构末端预留标准安装接口，可根据不同任务场景快速更换执行末端，无需改动主体传动结构。

　　整体布线全部沿铝型材槽道内布置，线缆通过理线夹固定，避免运动过程中线缆与运动部件发生干涉，所有电气接口全部采用快插式连接器，可实现部件的快速拆装维护。底盘边缘配置防撞缓冲条，缓冲条采用高弹性橡胶材质，通过螺栓固定在底盘框架外侧，碰撞时可吸收大部分冲击能量，保护内部框架与电气元件。立板上预留的多组传感器安装位，可根据赛事需求加装视觉传感器、距离传感器等检测元件，传感器安装座采用可调角度设计，可灵活调整检测方向与检测范围。传动系统全部采用标准模数齿轮与同步带，零部件通用性强，出现损坏时可快速替换，降低赛事现场的维护难度。

　　整体结构设计充分考虑赛事对抗的高强度使用需求，所有受力连接位置均做加强处理，关键受力螺栓采用防松螺母锁紧，避免长时间运动后出现连接松动。底盘的轮距与轴距经过反复调校，保证机器人在快速移动、转向过程中的稳定性，避免高速转向时发生侧翻。上层功能组件的重心经过配平设计，整体重心落在底盘中心区域，保证机器人在抬升重物时不会出现重心偏移倾覆的问题。电气元件的安装位置全部预留散热空间，驱动器、电机等发热部件周边无遮挡，保证长时间运行时的散热效率，避免过热导致的元件故障。
