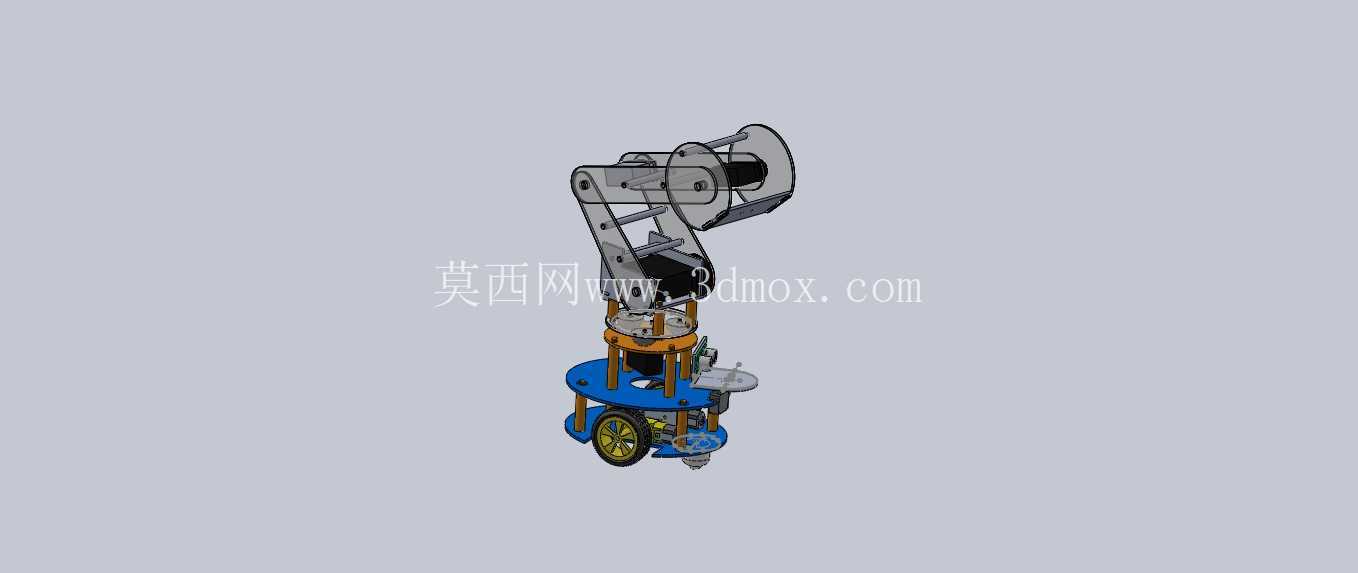

带移动轮座的多自由度轮式机械臂结构

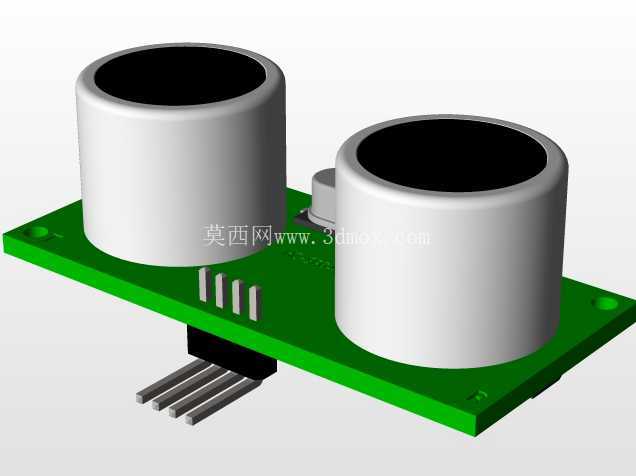

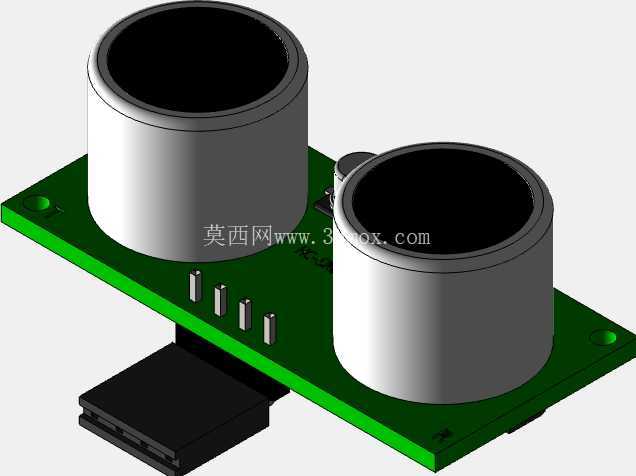

这款轮式机械臂的设计初衷，是解决固定工位机械臂作业半径受限、无法跨区域完成零散作业的痛点，在小型零部件转运、教学实验演示、轻型物料分拣、狭小空间巡检作业场景中，这类集成移动底盘与操作臂的结构有着极高的适配性。不同于传统落地式固定机械臂需要提前浇筑安装基座、划定固定作业范围，这款结构将多关节机械臂直接集成在带驱动轮的圆形底盘上，底盘预留了传感器、驱动元件的安装位，可根据实际作业需求搭配超声波测距、视觉识别模块，实现自主避障移动后抵达指定作业点，再通过上部机械臂完成抓取、操作动作。

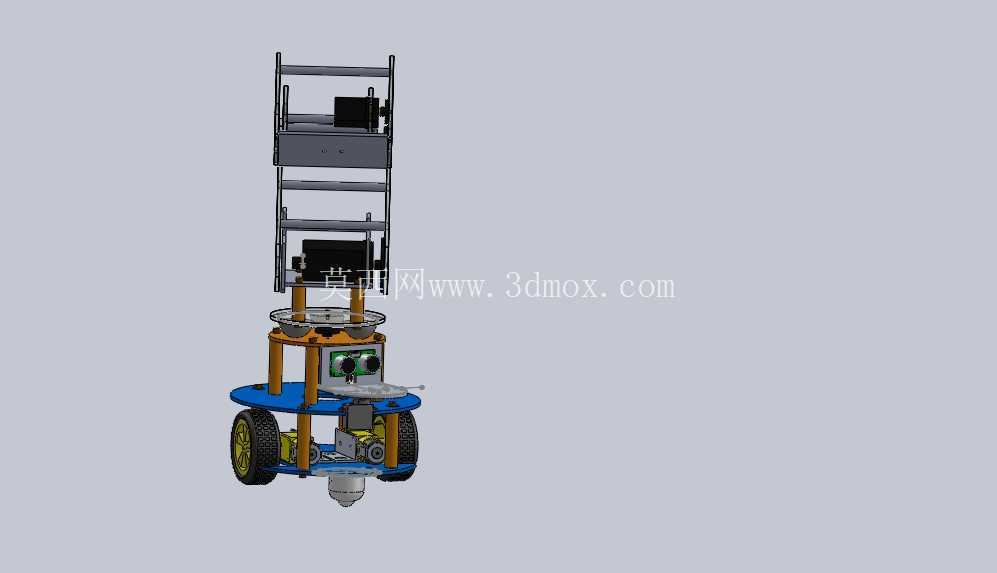

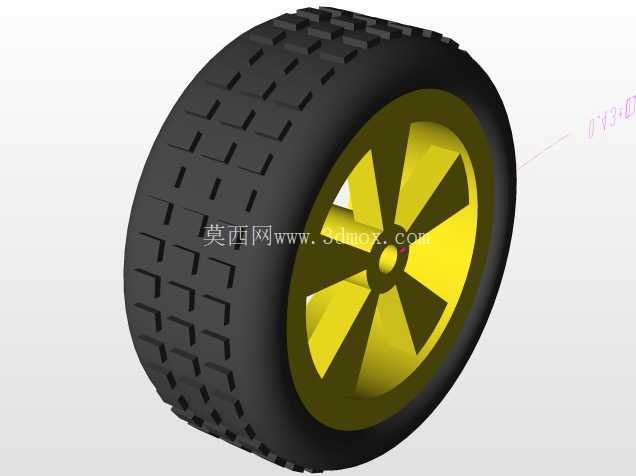

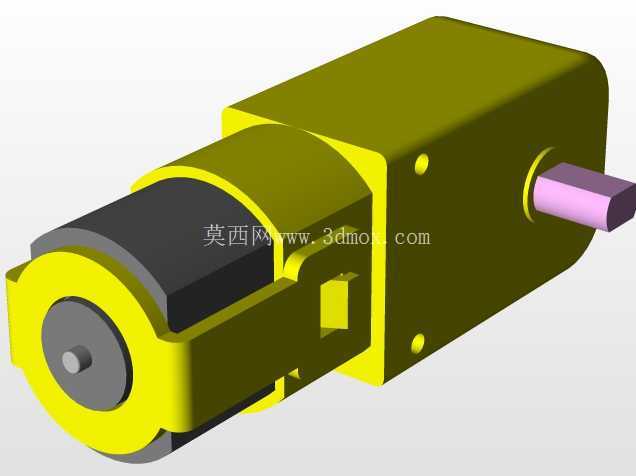

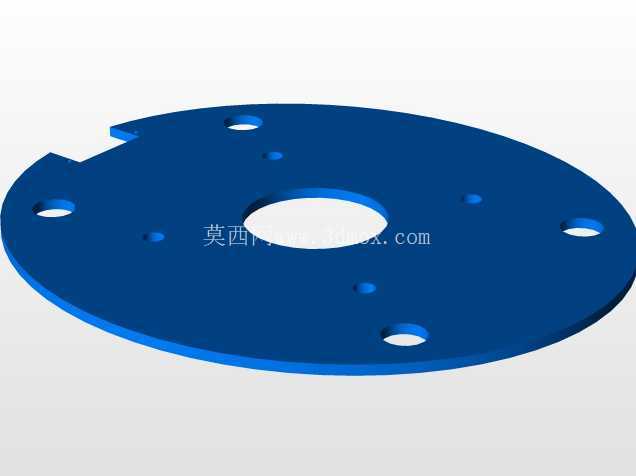

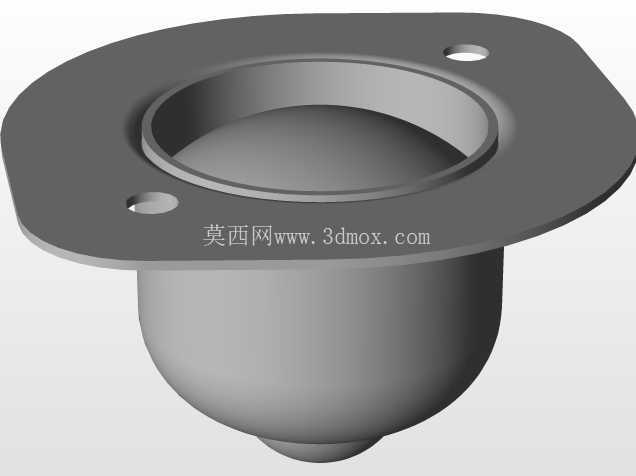

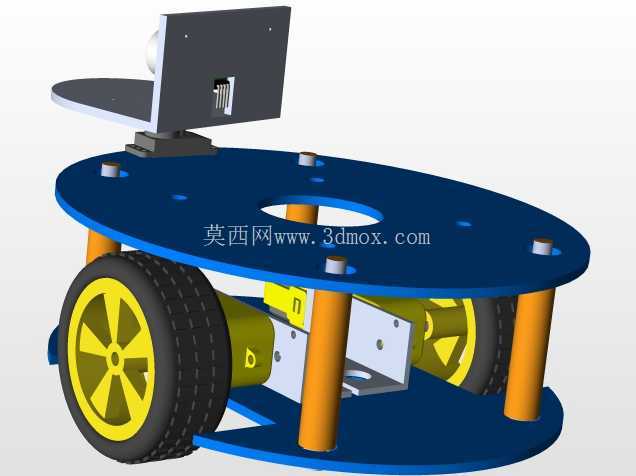

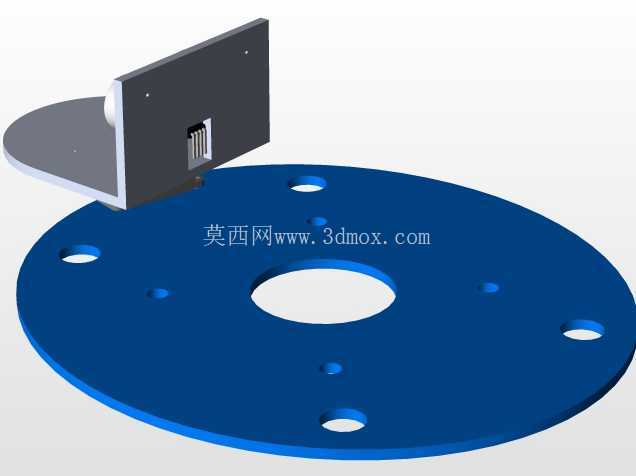

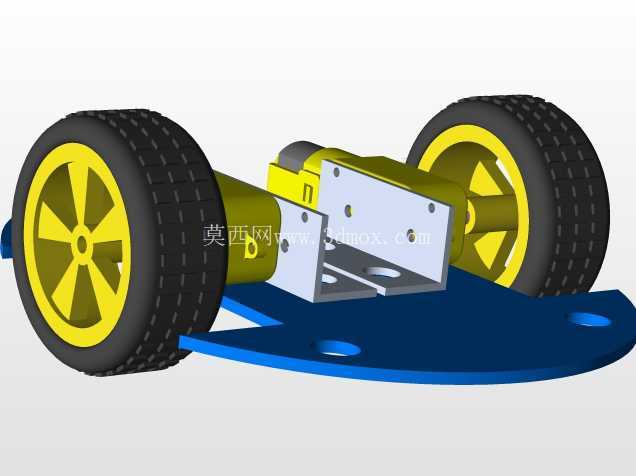

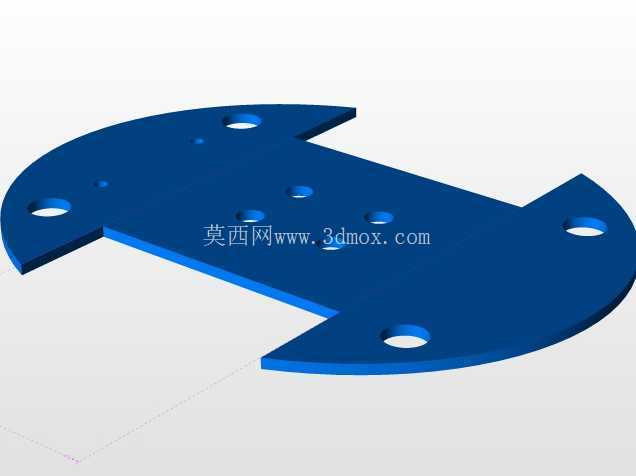

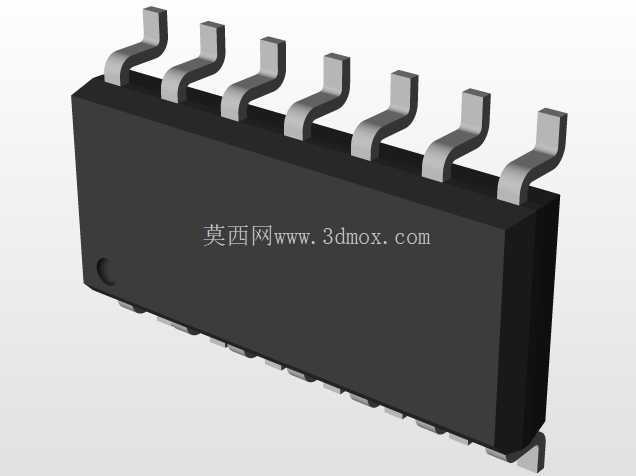

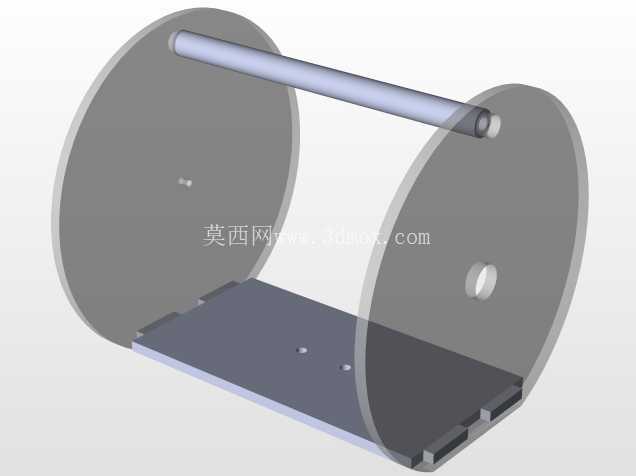

从结构设计逻辑来看，底盘部分采用三层圆形层板叠加的支撑结构，底层安装两个主动驱动轮与辅助万向支撑轮，主动轮直接匹配减速驱动元件，可实现原地转向、小半径转弯，适配实验室、小型生产车间这类通道狭窄、作业点位分散的场景，底盘直径控制在300mm以内，整体作业高度不超过600mm，可顺利通过常规宽度的设备间隙、工作台下方空间，不会因为外形尺寸过大被狭小作业场景限制。中层板用于布置控制元件、供电模块的安装位，层板之间采用铜柱支撑固定，既保证支撑强度，又预留了足够的走线空间，避免线路在设备移动、臂体转动过程中出现拉扯磨损。顶层板作为机械臂的回转支撑基座，内置回转支承结构，可实现上部臂体360度水平回转，大幅拓展单点位的作业覆盖范围。

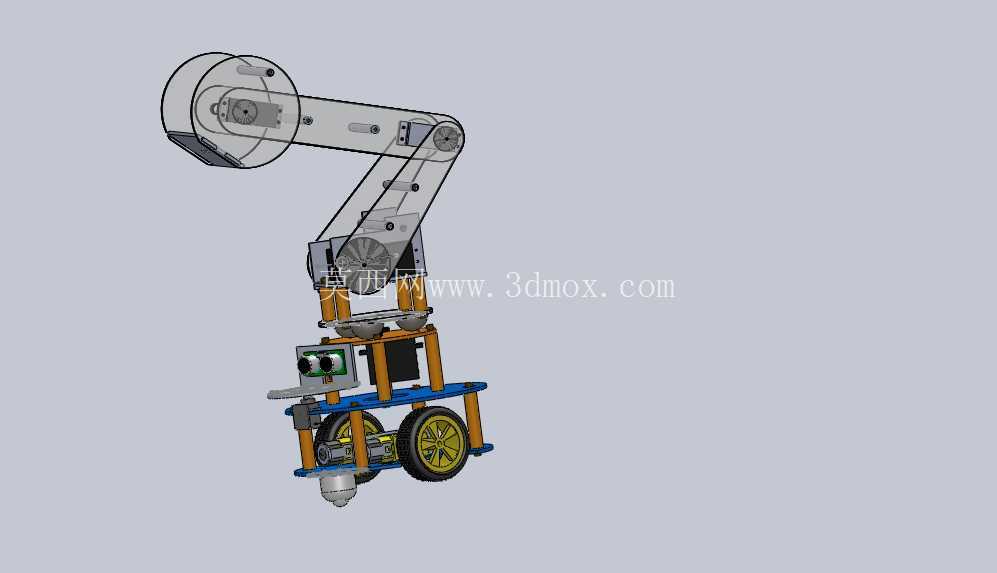

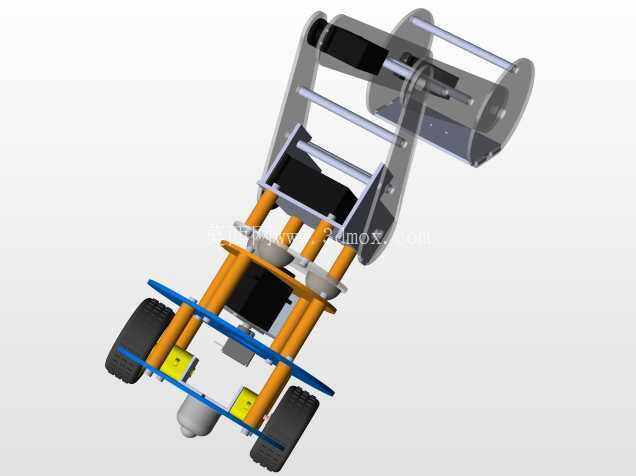

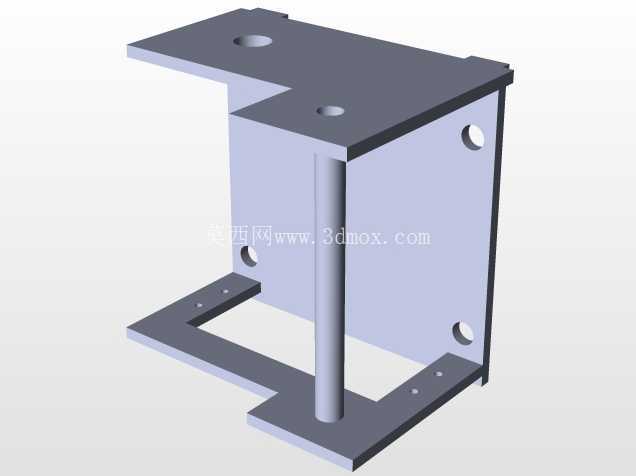

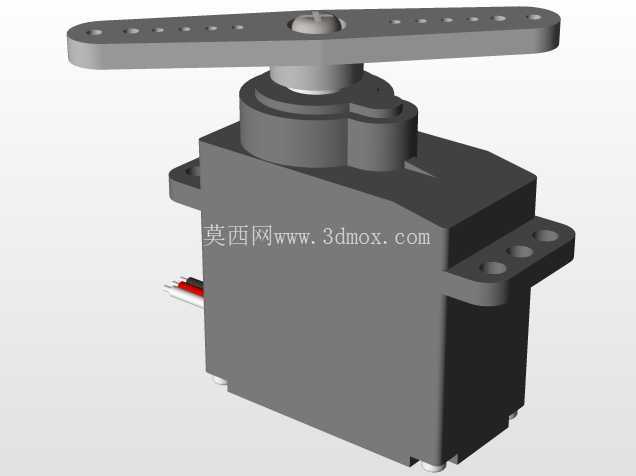

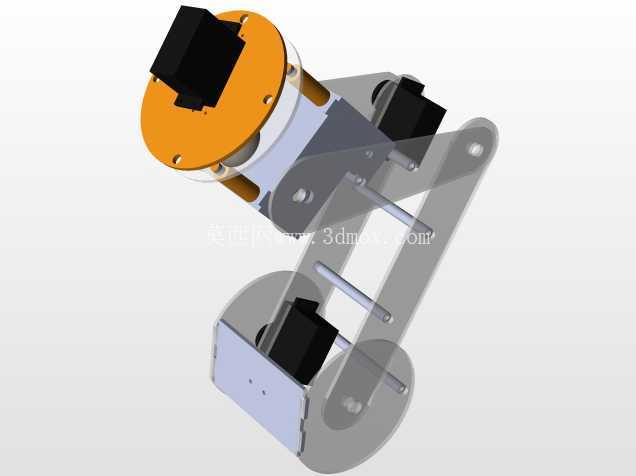

上部机械臂采用多关节串联结构，从基座往上依次设置腰转关节、大臂俯仰关节、小臂俯仰关节、腕部回转关节，末端可搭配夹爪、吸盘等不同执行末端，单关节的转动角度都设置了机械硬限位与安装槽位，可根据实际作业需求加装位置检测元件，实现关节角度的精准控制。臂体结构件采用轻量化设计，在保证结构刚度的前提下尽可能降低臂体自重，减少移动底盘的负载压力，同时降低驱动元件的功率需求，让整体设备可以采用低压供电方案，适配教学场景、民用轻型作业场景的安全要求。

在安装边界的考量上，这款结构所有转动关节的驱动元件都采用内嵌式安装，没有突出的外置结构件，设备移动、臂体转动过程中不会与周边设备、管线发生剐蹭。底盘的轮系安装位置经过反复校核，当臂体完全伸展到最大作业半径、末端抓取额定负载时，整体重心依然落在底盘支撑轮构成的支撑多边形内部，不会出现倾翻风险，不需要额外加装配重块，进一步压缩了整体设备的重量与外形尺寸。

不同于大型工业移动机械臂采用的重型底盘、高功率驱动方案，这款结构的设计定位就是轻型、小负载作业场景，末端额定负载控制在1kg以内，完全满足轻型物料搬运、实验操作、教学演示这类场景的需求，同时整体结构的零部件大多采用标准化型材与通用紧固件，加工、装配难度低，后期维护更换零件的成本也更低。臂体的走线全部通过关节内部的中空通道布置，外部没有裸露的拖链与管线，既提升了整体外观的整洁度，也避免了外部管线在作业过程中被勾挂、磨损的风险，提升设备长期运行的可靠性。

在实际应用中，这类轮式机械臂可以作为小型移动作业平台的核心执行机构，搭配不同的末端执行器就能完成不同的作业任务：搭配小型夹爪可以完成零散零件的分拣转运，搭配 marker 固定座可以完成平面绘图作业，搭配检测探头可以完成设备巡检、数据采集工作，不需要对主体结构做大幅改动，只需要更换末端执行件、调整对应的控制参数即可适配不同任务，结构的拓展性极强。底盘预留的传感器安装位，可以根据需求加装不同的环境感知元件，不需要额外打孔、焊接改造，降低了二次开发的难度，对于教学研发场景来说，使用者可以在现有结构基础上快速验证自己的控制算法、功能拓展方案，不需要从零开始搭建机械结构，大幅缩短研发验证周期。
