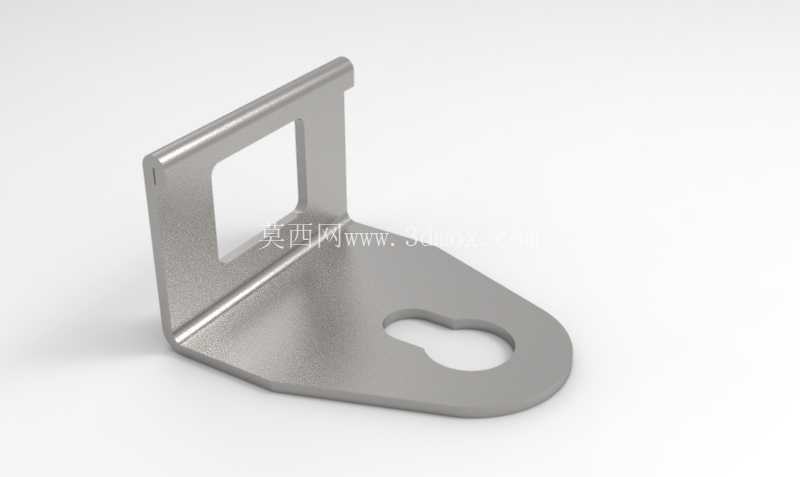

L型带锁孔钣金安装固定支架结构

日常做通讯类设备内部结构固定时，这类L型折弯钣金支架是出镜率极高的连接件，不少通讯机柜内部的模块挂载、小型终端设备的壁挂固定，都会用到同结构的冲压件，相比型材拼接的支架，一体冲压折弯的结构没有拼接焊缝带来的应力集中问题，批量加工的一致性也更好，适合通讯设备量产时的标准化装配需求。

从实际使用场景来看，这个支架的垂直折弯边开有方形避让口，主要是为了避开安装面上的凸起接线柱或者定位凸台，避免装配时支架与设备本体产生干涉，很多通讯模块的侧壁会预留突出的快接端子，要是支架安装面没有做避让开孔，装配时就会顶到端子，轻则刮破绝缘层，重则导致端子变形接触不良，这个方形开孔的尺寸刚好覆盖常见的快接端子投影范围，安装时不需要额外调整支架位置，直接对位螺栓孔就能完成固定。

底部的挂装锁孔是这个支架的核心功能设计，这种钥匙孔形状的开孔分为大径端和小径卡槽段，装配时可以先把固定螺栓预拧在安装基面，留出2到3毫米的间隙，把支架大径端对准螺栓头套入后，向小径端滑动卡入卡槽，就能完成支架的预固定，后续再拧紧螺栓或者直接靠卡槽的限位完成挂载，这种设计在通讯设备的壁挂安装场景里非常实用，尤其是高空作业安装小型通讯终端时，不需要一手托着设备一手拧螺栓，先挂装再锁紧的操作流程能大幅降低装配难度，也减少高空作业的安全隐患。

设计这类钣金支架时，首先要确认折弯的内R角，常规1.5毫米厚的冷轧钢板折弯，内R取0.8到1倍板厚最合适，R角太小容易导致折弯处外侧开裂，R角太大又会让折弯回弹量难以控制，导致支架的垂直边和水平边的垂直度超差，实际装配时两个安装面无法完全贴实，固定后会产生应力。这个支架的折弯边做了小幅的外翻压边处理，不是锋利的直剪切口，既能避免安装时划伤操作人员的手部，也能提升折弯边的结构强度，减少长距离运输过程中碰撞导致的折弯边变形。

安装边界方面，这个支架的水平安装面做了切角处理，不是规则的矩形，主要是为了适配安装空间的圆弧转角，不少通讯设备的外壳内壁转角是R10左右的圆弧，如果支架做成直角矩形，安装时角部会顶到外壳圆弧，无法贴实安装面，切角后的轮廓刚好能避开转角干涉，同时也能减少板材的用料，在不影响结构强度的前提下控制零件重量。垂直边的两个安装孔位间距按照通讯设备通用的安装孔距设计，兼容大部分小型通讯模块的侧壁固定孔位，不需要额外重新打孔适配，能直接替换同规格的老旧支架，降低设备维护时的配件选型成本。

从结构强度角度考虑，这个支架的折弯处没有开工艺缺口，因为整体尺寸不大，折弯长度较短，不开缺口也不会出现折弯处的材料堆积起皱，反而能保证折弯处的结构连续性，提升支架的抗扭能力，当挂载的设备有小幅振动时，折弯处不会因为应力集中产生开裂，适合通讯基站附近有持续小幅振动的使用场景。锁孔的小径卡槽宽度比常用的M4安装螺栓杆径大0.2毫米，既能保证螺栓顺利卡入，又不会因为间隙太大导致支架挂载后产生过大的窜动量，避免设备安装后出现晃动偏移。

实际建模时要注意钣金展开的尺寸计算，折弯扣除值要根据选定的板材厚度和折弯下模槽宽来确定，不能直接套用默认的扣除参数，不然展开后的下料尺寸会有偏差，折弯后孔位的位置度就会超差，导致安装时孔位对不上。这个支架的所有开孔都做了去毛刺处理的工艺预留，冲压成型后会经过滚磨去毛刺工序，避免孔边的铁屑掉落进通讯设备内部造成电路短路，这也是通讯类五金配件和普通民用五金件的核心区别，对毛刺和异物残留的管控要求要高很多。
