柯马NJ40-25工业机械臂结构设计

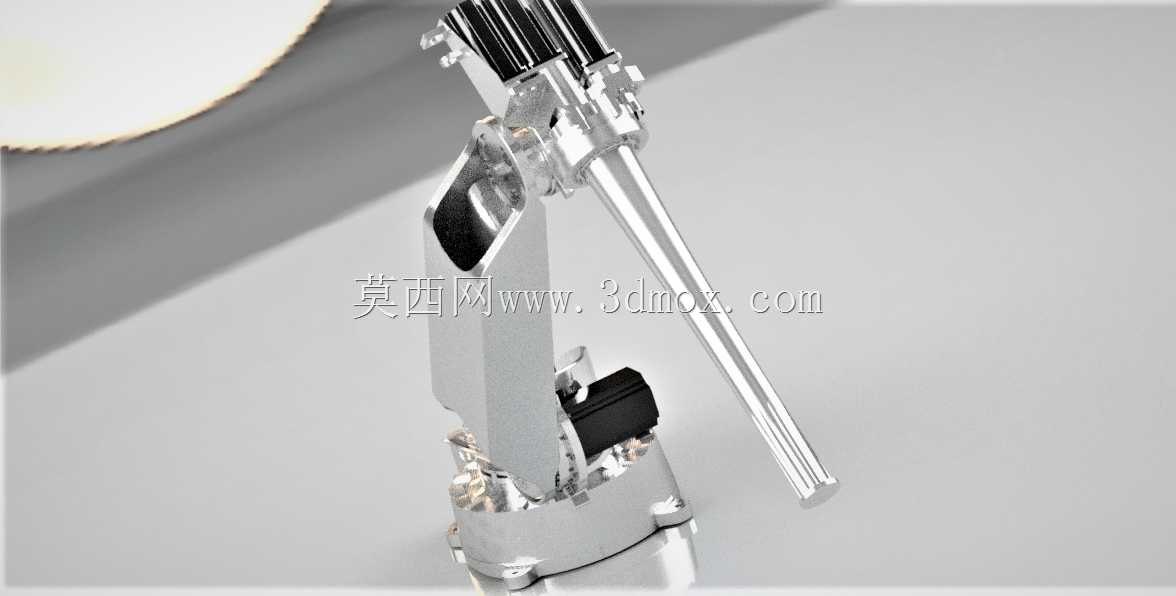

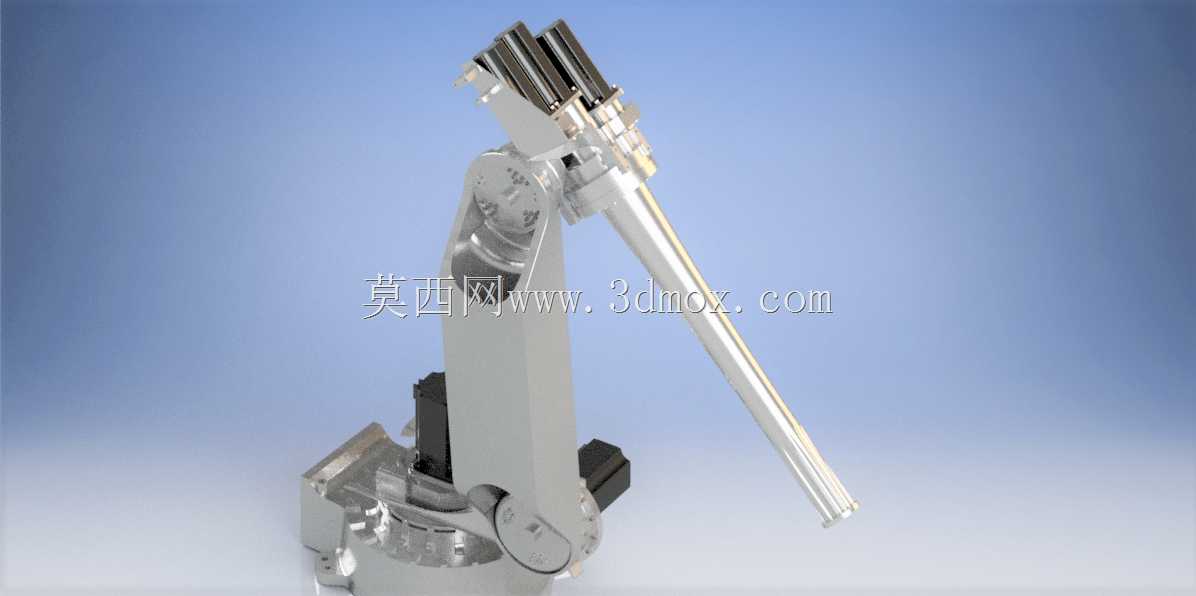

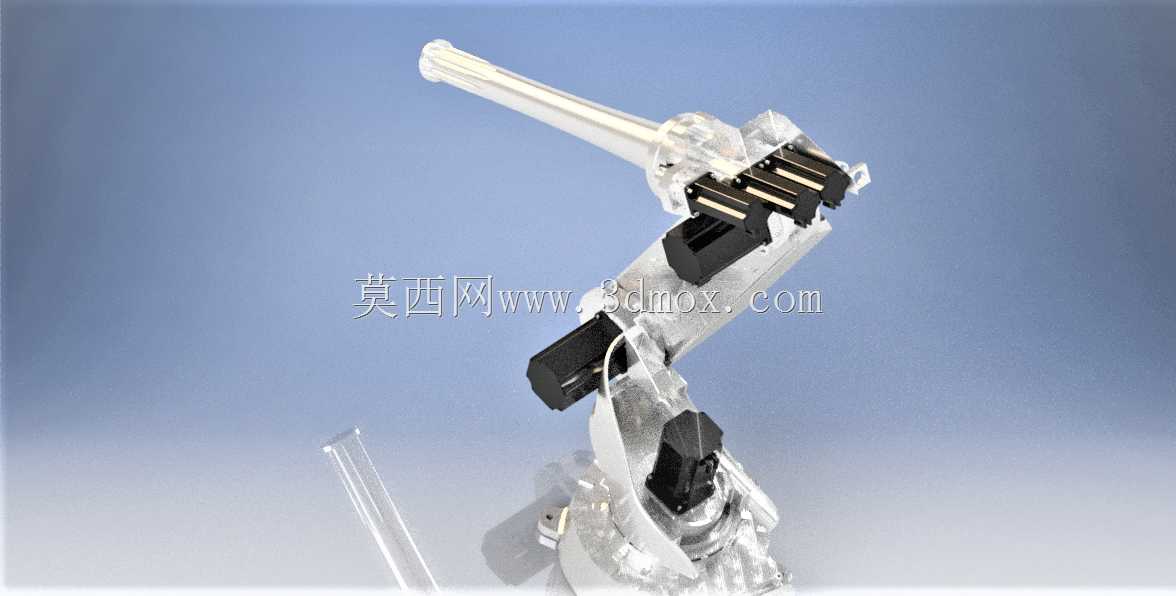

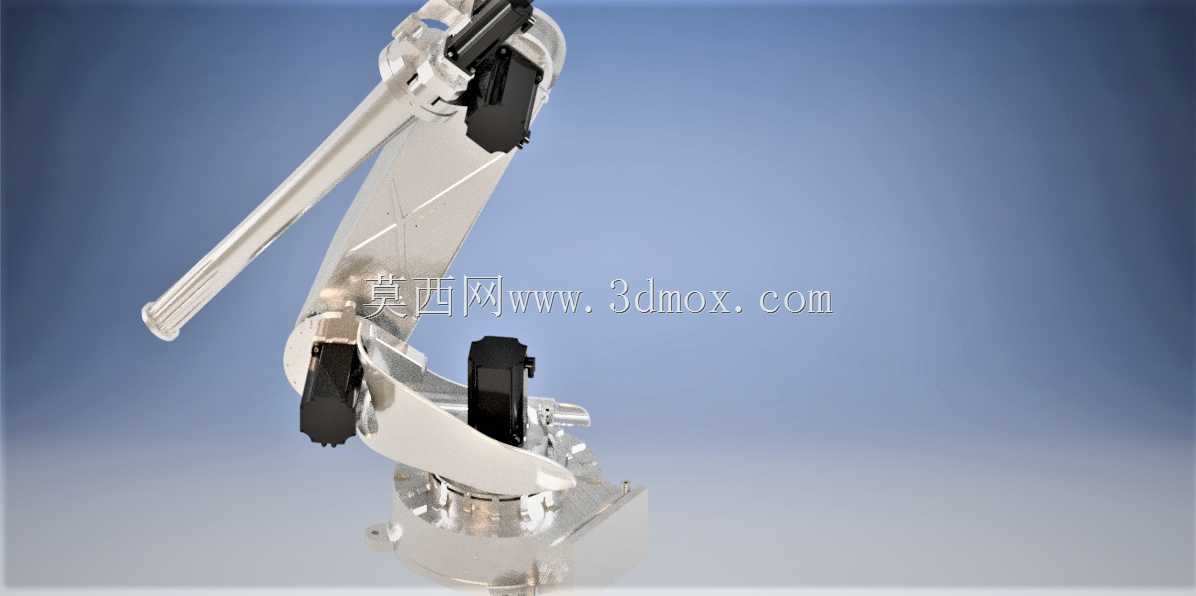

这款多关节工业机械臂的结构设计，核心围绕40kg级负载工况下的重复定位精度与运动灵活性展开，在汽车零部件焊装、机床上下料、精密装配等场景中，能够覆盖半径2.5米内的作业区间，适配狭窄工位的多角度操作需求。从结构布局来看，该机械臂采用六轴串联关节构型，底座采用大直径法兰安装接口，安装孔位按照工业现场通用地基标准排布，可直接固定在钢制安装底座或者生产线侧装支架上，底座内部预留了伺服电机走线与管线包排布空间，避免运动过程中管线与周边设备发生剐蹭。大臂与小臂的结构采用轻量化高强度的铸铝构型，在保证结构刚性的前提下降低运动惯量，关节处的密封结构设计可适配车间内多粉尘、少量切削液飞溅的作业环境，无需额外加装复杂防护套即可满足日常生产的防护等级要求。末端法兰的接口尺寸符合通用工业机器人末端执行器安装标准，可快速适配夹爪、焊枪、吸盘等不同作业工具，无需额外制作转接法兰，减少现场改造的工作量。在运动性能设计上，各关节的运动范围经过反复校核，既保证了作业覆盖范围无死角，也通过机械硬限位与软限位结合的方式，避免运动过程中出现关节过冲或者与自身结构发生碰撞的问题，针对高速搬运场景，关节处的传动结构采用高精度减速器配合伺服直驱结构，启停过程平稳无明显抖动，可满足0.05mm级的重复定位精度要求，适配精密装配、涂胶等对轨迹精度要求较高的工序。设计过程中充分考虑了现场维护的便利性，各关节的伺服电机与减速器均采用模块化安装结构，日常维护时无需拆解整体臂体即可完成易损件更换，管线包采用快拆接口设计，线缆磨损后可快速完成替换，减少设备停机维护时间。整体外形轮廓经过紧凑化设计，在同等负载与作业半径的同类产品中，臂体自身占用空间更小，可适配密集排布的生产线工位，多台机械臂同时作业时也能减少相互之间的运动干涉区间，方便生产线的整体布局规划。
