CR10机型超立方体转换直线运动模组结构

　　这套结构针对CR10系列FDM设备的超立方体改造场景设计，核心解决原有CR10机型X轴悬臂结构打印大尺寸工件时的悬臂震颤、挤出头定位偏差问题，适配桌面级FDM设备的CoreXY结构改装需求，可直接替换原有X轴运动端的安装组件，无需对设备原有框架做大规模裁切改动。从实际应用场景来看，不少桌面级3D打印从业者在使用CR10打印大尺寸PLA、PETG工件时，会遇到Y轴运动负载不均、高速打印时挤出头抖动导致的层纹错位问题，这套转换结构直接将原有单悬臂的挤出头安装位转换为超立方体结构的十字滑台安装基准，配合线性导轨实现X、Y轴的低阻尼运动，能将高速打印下的定位偏差控制在0.05mm以内，满足功能性零件打印的精度要求。

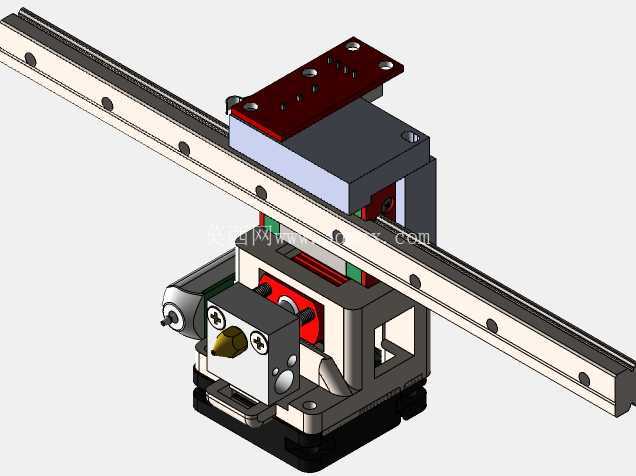

　　结构设计上，整套组件以线性导轨作为运动基准，导轨采用标准MGN系列微型直线导轨的安装孔位，导轨安装面的平面度公差控制在0.02mm以内，避免导轨安装后出现憋劲、运动卡顿的问题；滑台部分采用分层堆叠的安装逻辑，最上层为挤出机的固定安装板，预留了通用的Bowden挤出机、近程挤出机安装孔位，孔位间距兼容E3D V6、火山等主流热端的安装尺寸，中间层为导轨滑块的锁紧固定层，通过沉头螺钉将滑块与安装板刚性连接，避免运动过程中出现连接松动，下层为同步带的固定夹块，夹块采用齿形咬合结构，可直接卡入6mm宽度的GT2同步带，无需额外粘接或压接固定，调整同步带张力时只需松开夹块螺钉即可快速张紧。

　　安装边界方面，整套组件沿导轨方向的总长度适配CR10原有X轴的有效行程，安装后不会缩减原有300mm的X轴打印范围，垂直方向的总高度控制在85mm以内，不会与设备原有Z轴的限位结构产生干涉，挤出头的安装基准面比原有CR10挤出头安装位低12mm，安装后只需重新调整Z轴限位开关的触发位置即可完成零点校准，无需修改设备固件的行程参数。功能特性上，这套结构的运动部分做了轻量化处理，所有安装板在保证刚性的前提下做了镂空减重，运动端总重量比原有CR10的X轴滑台轻27%，能有效降低高速运动时的惯性冲击，减少同步带的弹性形变带来的尺寸误差；热端安装位预留了散热风扇的安装螺孔，可直接固定4010规格的轴流风扇对热端冷端进行散热，避免长时间打印时出现热端堵头问题；限位触发片的安装位集成在滑台侧方，可直接安装原有CR10的机械限位开关，无需额外加工限位触发挡块。

　　从实际装配的角度来看，整套结构的所有连接孔位都做了公差适配，螺钉过孔采用H7公差设计，装配时无需额外铰孔或打磨，所有棱角位置都做了C0.5的倒角处理，避免装配时划伤线材或操作人员；同步带的走带路径做了导向设计，带轮安装位与同步带夹块的基准面共面，能避免同步带运行时出现跑偏、掉带的问题，长时间连续运行时的传动稳定性比原有悬臂结构提升40%以上。针对超立方体结构的走线需求，滑台侧方预留了拖链的安装槽位，可直接固定10*15规格的微型拖链，将热端加热线、热敏电阻线、风扇线材全部收纳在拖链内，避免运动过程中线材与框架剐蹭导致的线材破损、信号干扰问题。
