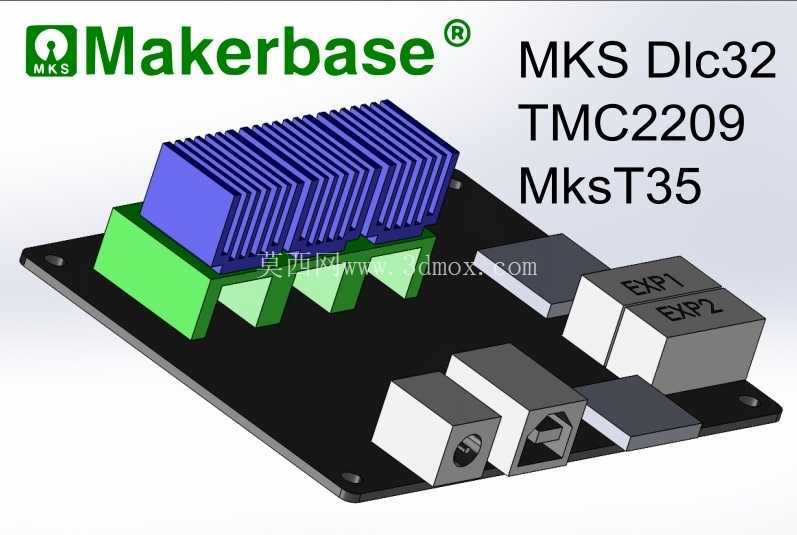

MKS DLC32主控搭配TMC2209驱动及MKS T35屏控制板

这套控制板组件是桌面级数控加工、激光雕刻、小型3D打印设备常用的核心控制单元，在桌面创客加工场景中应用极为广泛，不管是入门级用户搭建DIY激光雕刻机，还是小型CNC镂铣设备的控制改造，亦或是桌面FDM 3D打印机的主控替换，都能见到这类控制组合的身影。整套组件的设计完全围绕小型数控设备的控制需求展开，板载的主控单元负责处理G代码解析、运动插补运算、外设信号交互，搭配的TMC2209步进驱动模块负责将主控发出的脉冲信号转化为步进电机的驱动电流，实现X/Y/Z三个运动轴的精准位移控制，板载的扩展接口可以直接对接MKS T35显示屏，实现脱机状态下的文件读取、参数调整、加工状态实时监控，不需要全程连接上位机就能完成独立加工任务，大幅提升了设备使用的灵活性。

从结构设计层面来看，整套板卡的安装孔位完全参照实际量产硬件的尺寸还原，所有接口的位置、凸起元件的高度边界都做了精准复刻，驱动模块上的散热鳍片高度、板载接插件的突出尺寸、显示屏接口的安装定位都和实物完全一致，不管是用来设计设备的电控安装外壳，还是在整机三维装配中做干涉检查，都能直接调用这套模型完成布局校验，不需要反复测量实物尺寸调整结构。很多DIY用户在搭建小型数控设备时，经常会遇到电控盒内部空间规划不合理，接插件和外壳壁干涉、散热片和其他元件距离过近影响散热、安装孔位对位偏差导致板卡无法固定的问题，这套精准还原的三维模型可以在结构设计阶段就完成所有空间边界的校验，提前规避装配时的各类干涉问题。

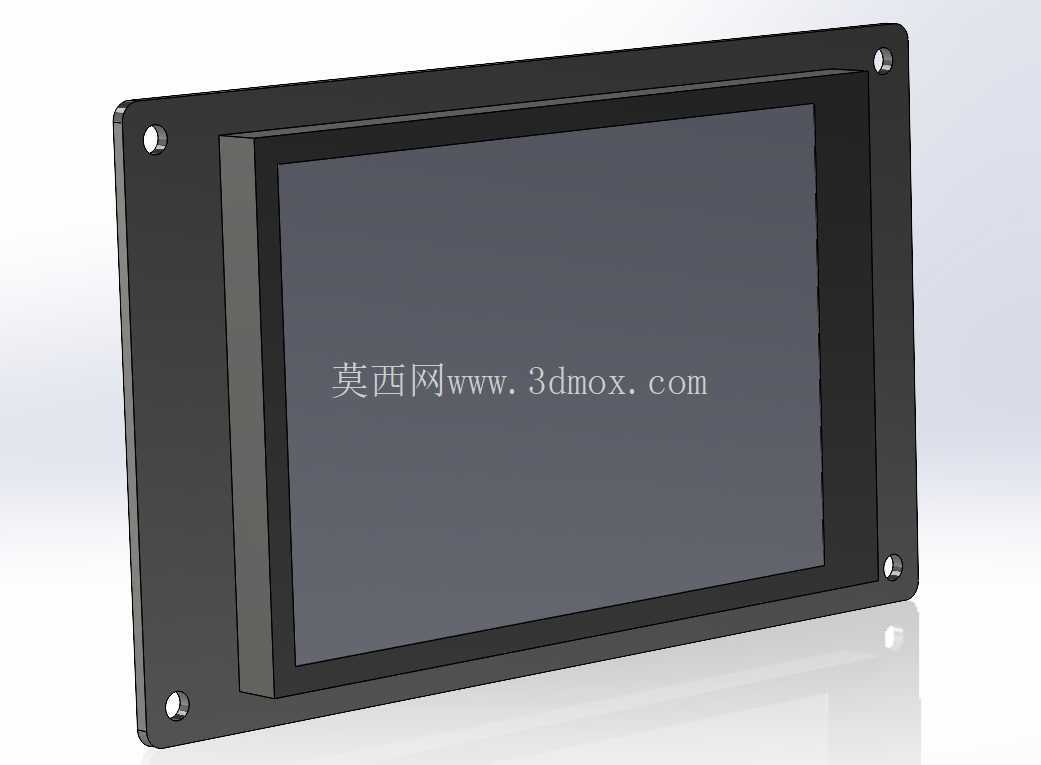

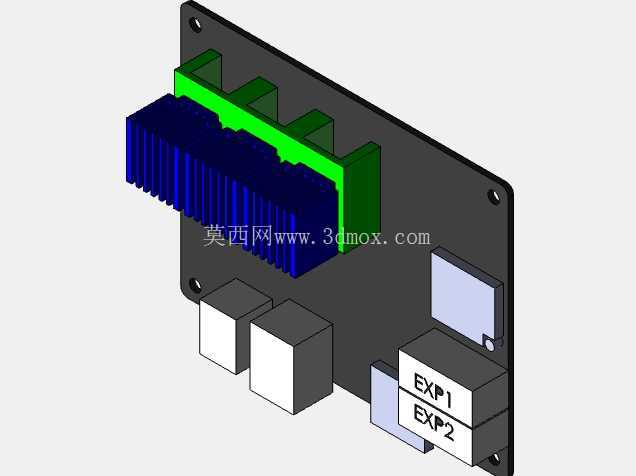

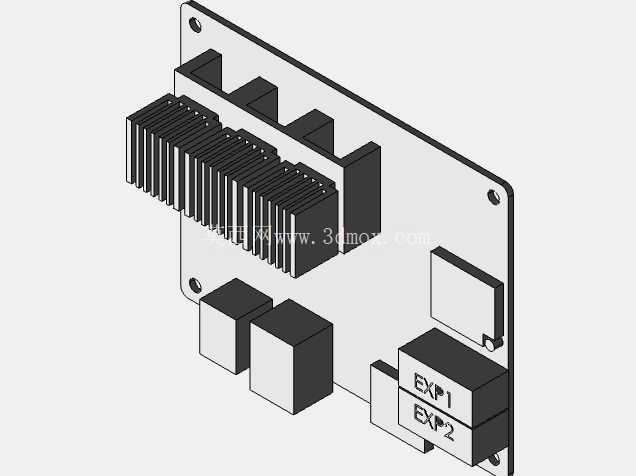

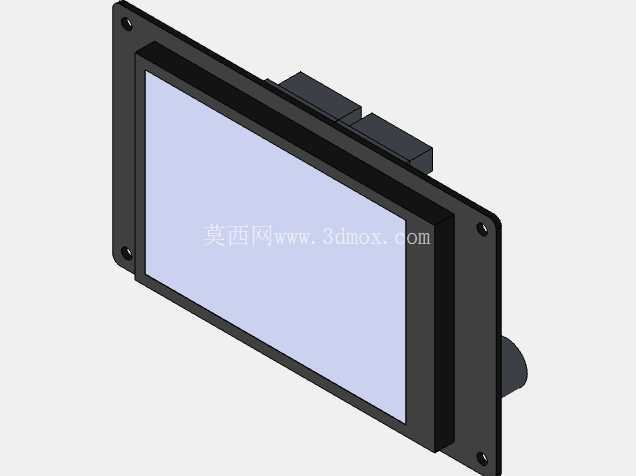

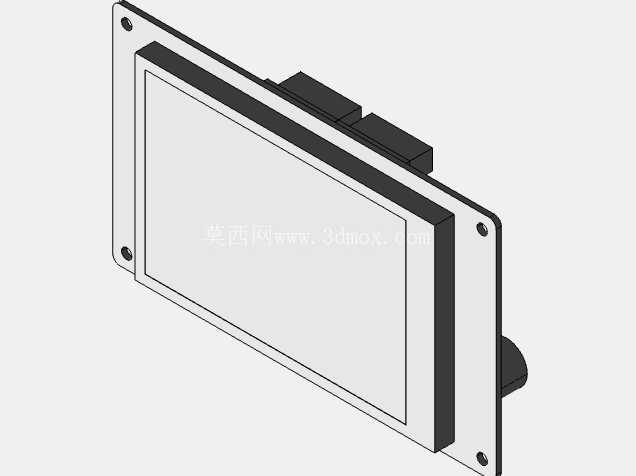

驱动模块采用的插装式设计也在模型中做了完整还原，TMC2209驱动通过排针直接插在主控板的对应座子上，散热鳍片通过导热胶固定在驱动芯片表面，鳍片的齿间距、整体高度都和实物一致，在设计外壳散热风道时，可以直接参照模型的散热片位置规划进风流向，保证驱动模块工作时的热量能及时排出，避免长时间加工出现驱动过热丢步的问题。板载的EXP1、EXP2显示屏接口位置也做了精准定位，屏幕排线的弯折空间、屏幕安装后的突出距离都可以通过模型直接测算，在设计设备的操作面板时，可以直接预留对应的屏幕安装位和排线走线空间，不需要反复打样调整开孔位置。

实际应用中，这类控制组合支持grbl固件，能够实现静音驱动、 StallGuard堵转检测、StealthChop静音模式等功能，对应的结构设计也需要匹配这些功能的硬件需求，比如驱动散热片周围不能布置过高的元件，避免影响空气对流散热；板卡的安装固定需要预留绝缘间隙，避免底部焊点和设备金属框架接触造成短路；接口位置需要对应外壳的开孔位置，保证USB线、电源线、电机线、激光控制线等外接线路可以顺畅插接，不会出现线材弯折角度过大导致接触不良的问题。这套模型把所有这些结构细节都做了1:1还原，结构工程师在做整机设计时，可以直接把板卡模型调入装配体，完成电控部分的布局规划，核对每个安装孔的坐标位置，确认每个外接接口和外壳开孔的对位关系，检查所有凸起元件和周边结构的安全间隙，大幅缩短电控舱部分的设计周期，减少打样验证的次数。

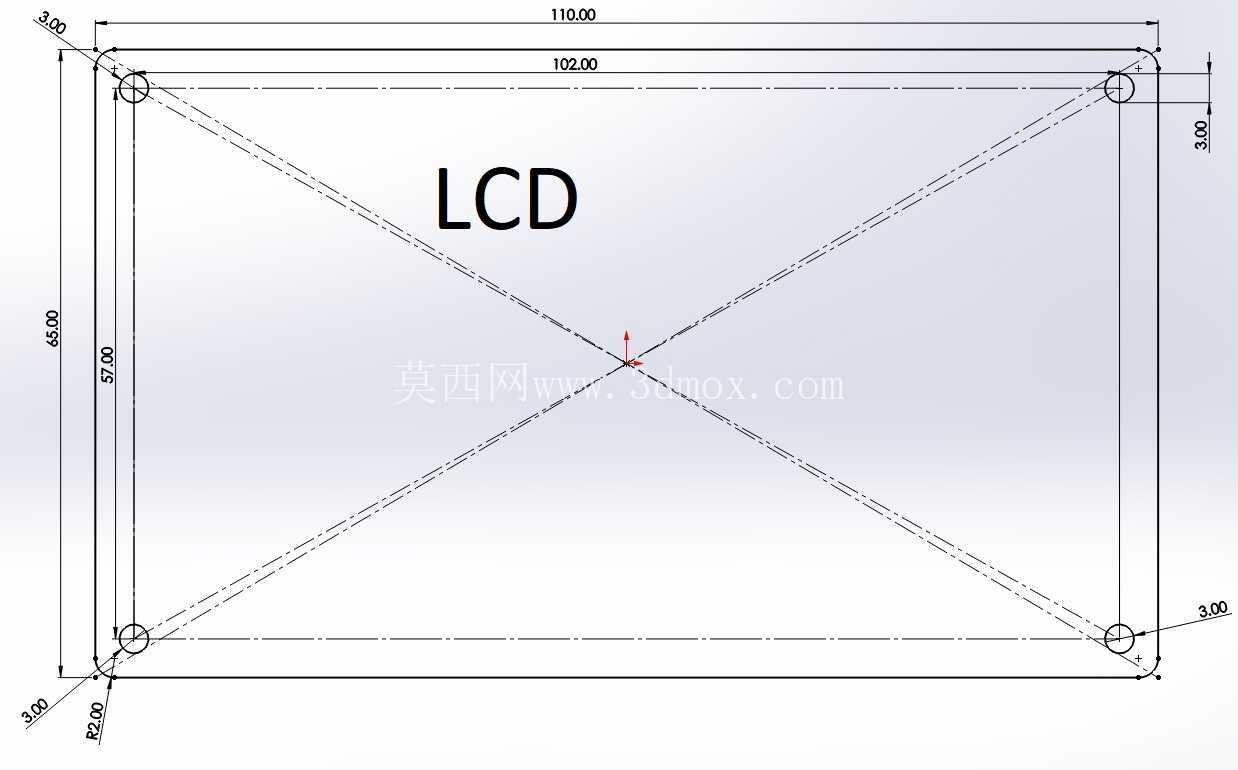

对于做小型数控设备改装的用户来说，这套模型也可以用来设计定制化的电控安装支架，不管是把控制板安装在设备的铝型材框架侧面，还是集成到设备的底座内部，都可以通过模型匹配对应的安装孔位，设计出贴合度更好的固定结构，避免自行测量尺寸出现的孔位偏差。模型中所有的安装孔尺寸、孔位间距都和实物完全一致，包括板卡四个角的固定孔直径、驱动模块的排针间距、屏幕接口的座子尺寸，都按照实际零件的公差范围做了还原，设计出的结构件可以直接适配实物硬件，不需要二次修配。
