适配柔性节距链条的伯格链轮结构设计

项目分类:通用机械零部件 发布时间:2026-01-20 ID:1126492
  • 适配柔性节距链条的伯格链轮结构设计
  • 适配柔性节距链条的伯格链轮结构设计

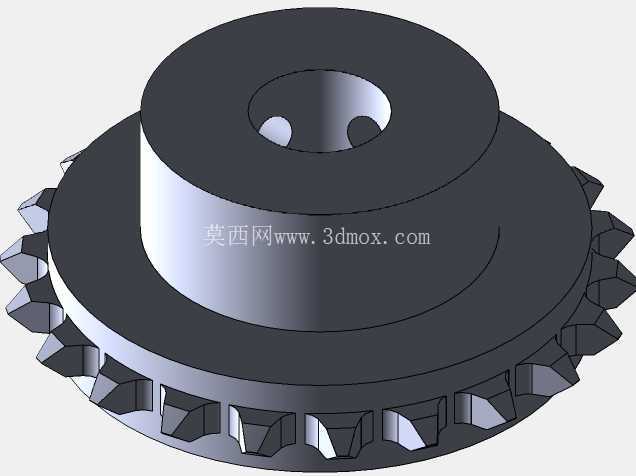

在轻载精密传动场景中,链轮作为链传动系统的核心啮合零件,其齿形精度、安装定位结构直接决定整套传动机构的运行平稳性与使用寿命,这款适配W.M.Berg 14LC4M-22型规格的链轮,正是针对小载荷、高定位要求的精密传动工况开发的结构件。从实际应用场景来看,这类小规格链轮常被用于小型自动化输送线、桌面级精密设备的动力传递单元、教学实验类传动演示装置,以及部分对传动间隙有严格控制要求的电子设备内部进给机构,尤其适配柔性节距链条与标准滚子链的啮合需求,能在低速、轻载的连续运行工况下保持稳定的传动比,避免普通链轮在小轴距安装场景下容易出现的跳齿、脱链问题。

从功能特性层面看,这款链轮的齿形采用了适配0.1475英寸节距的专用轮廓设计,每个齿的工作侧面都做了贴合链节滚子曲率的圆弧修形,啮合过程中链节滚子能顺滑进入齿槽,不会出现刚性卡滞,同时齿顶部分做了小角度倒角处理,即便安装时存在小幅的轴向同轴度偏差,也能引导链条顺利啮入,降低安装调试的精度要求。轮毂部分采用了阶梯凸台结构,凸台的外圆面可作为安装定位基准,装配时直接贴合安装板的定位孔端面即可完成轴向定位,无需额外加装定位轴套,能有效压缩传动机构的轴向安装空间,适合结构紧凑的小型设备使用。中心安装孔采用了带键槽的D型孔配合双紧定螺钉孔的设计,既可以通过平键传递额定扭矩,也能通过两个对称布置的紧定螺钉锁紧传动轴,避免链轮在正反转切换时出现周向窜动,这种双重固定的结构在频繁启停、转向切换的传动场景中可靠性表现更优。

设计思路上,这款链轮没有采用常规链轮的等厚辐板结构,而是将轮毂与齿圈部分做了差异化的厚度设计,齿圈部分的厚度刚好匹配对应链条的内节内宽,保证链条啮合时不会出现轴向窜动,同时尽可能减轻齿圈部分的重量,降低链轮自身的转动惯量,在高速轻载工况下能减少启动瞬间的动力损耗;轮毂部分的长度根据常用的安装板厚度做了匹配设计,凸台的高度刚好覆盖常规1.5-3mm厚度的安装钣金,装配时传动轴穿过轮毂后,紧定螺钉的锁紧位置刚好处于传动轴的光轴段,不会与轴承、轴套等其他轴上零件产生位置干涉。齿根部分做了圆角过渡处理,避免应力集中导致的齿根断裂问题,即便在短时过载的工况下,应力也能沿着圆角均匀分散到整个齿圈结构上,不会出现单齿断裂的失效问题。

从安装边界尺寸来看,这款链轮的齿顶圆直径严格匹配对应节距链条的啮合包角要求,当中心距为链轮节圆直径3-5倍时,链条的包角能保持在120度以上,满足链传动的最小包角要求,无需额外加装张紧轮即可实现稳定传动。中心安装孔的公差采用了基孔制的间隙配合公差,能适配对应直径的标准冷拉圆钢轴,装配时无需额外修磨孔壁即可顺利压装。轮毂凸台的外圆直径比齿根圆直径小2mm以上,安装时不会与链条的链板产生摩擦,即便链条在运行过程中出现小幅的垂度变化,也不会剐蹭到轮毂表面。链轮的轴向总厚度控制在较小的尺寸范围内,在多排链轮并排布置的场景中,相邻链轮的中心距可以压缩到最小,适合多通道同步传动的紧凑布局需求。

实际选型使用时需要注意,这款链轮适配的链条节距为英制规格,不能与公制节距的链条混用,否则会出现啮合不顺畅、磨损加剧的问题;安装时需要保证链轮的端面跳动量控制在0.1mm以内,径向跳动量不超过0.05mm,否则会导致链条运行过程中出现周期性的松紧变化,加剧链条与齿面的磨损。由于齿形做了专门的修形处理,这款链轮在运行时的噪音比普通铣削加工的链轮低3-5分贝,适合对运行噪音有要求的桌面级设备、实验室仪器等场景使用,同时链轮的啮合间隙经过优化设计,反向传动时的空程间隙控制在极小范围内,在需要正反转定位的传动场景中能有效提升定位精度。
