高中竞赛用轮式作业机器人结构设计

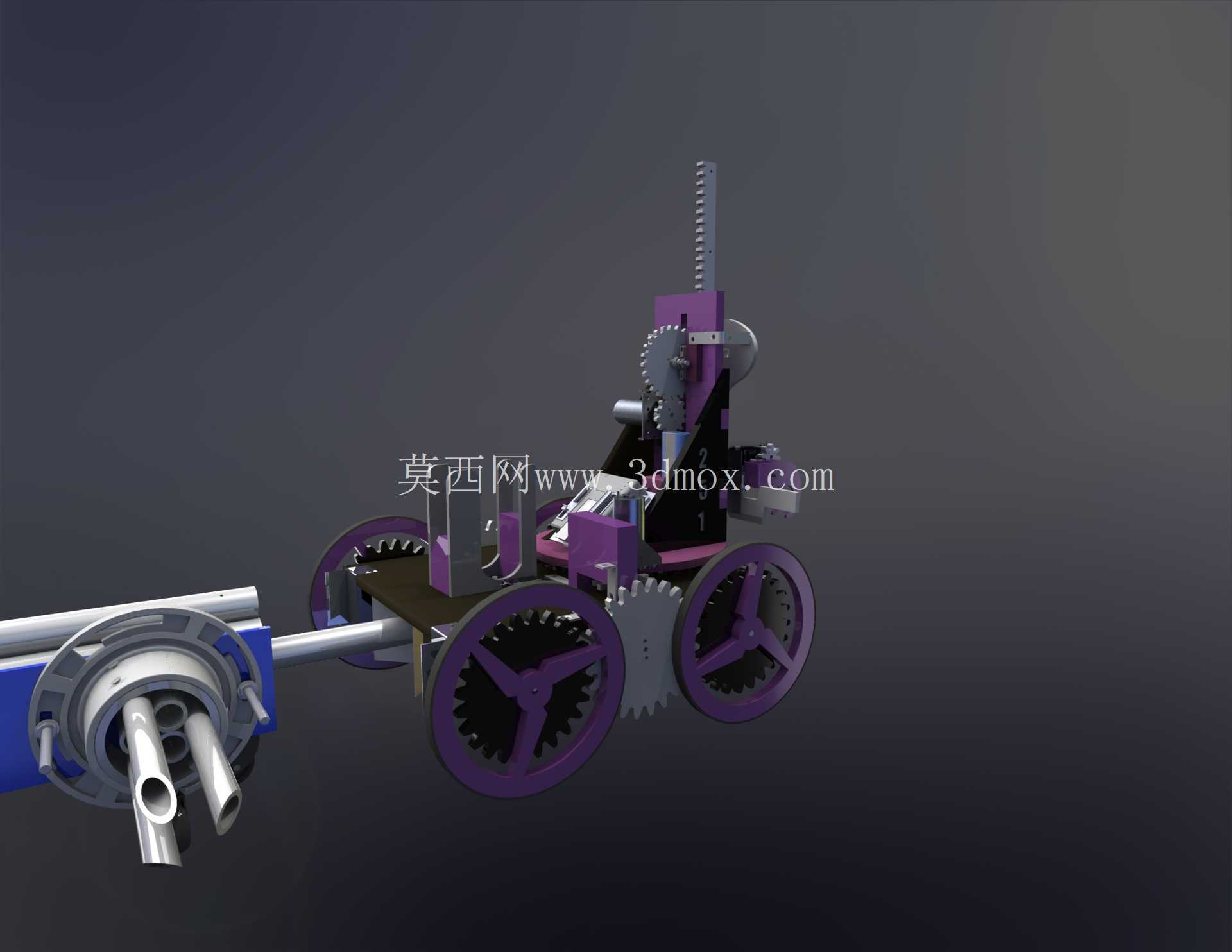

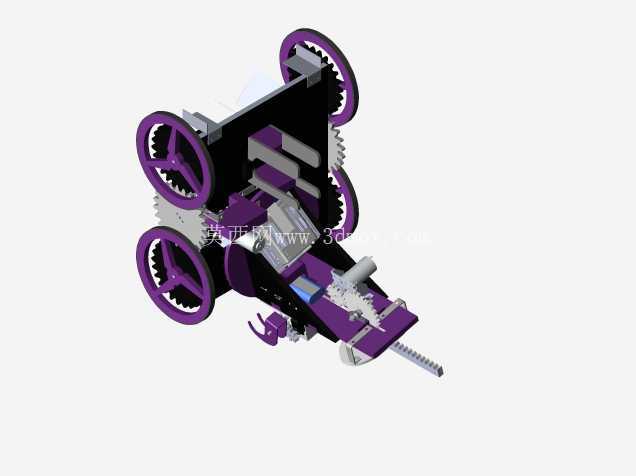

这款轮式移动作业装置的设计，完全围绕青少年工程竞赛的场地任务需求展开，从最初的方案选型到细节结构敲定，每一处都贴合竞赛场景下的实际作业逻辑。首先从移动底盘的布局来看，采用四轮独立轮辐式结构，大直径轮体搭配深齿形轮面，主要是为了适配竞赛场地常见的PVC垫、木质板面甚至轻度起伏的临时拼接场地，避免作业过程中出现打滑、侧移的问题，轮体与车架的连接采用悬臂轴结构，轴端预留的锁紧槽位可以快速调整轮距，适配不同宽度的竞赛通道要求，底盘离地间隙控制在35mm左右，既可以顺利通过场地内设置的20mm高度障碍块，也不会因为重心过高导致取放物料时出现侧翻。

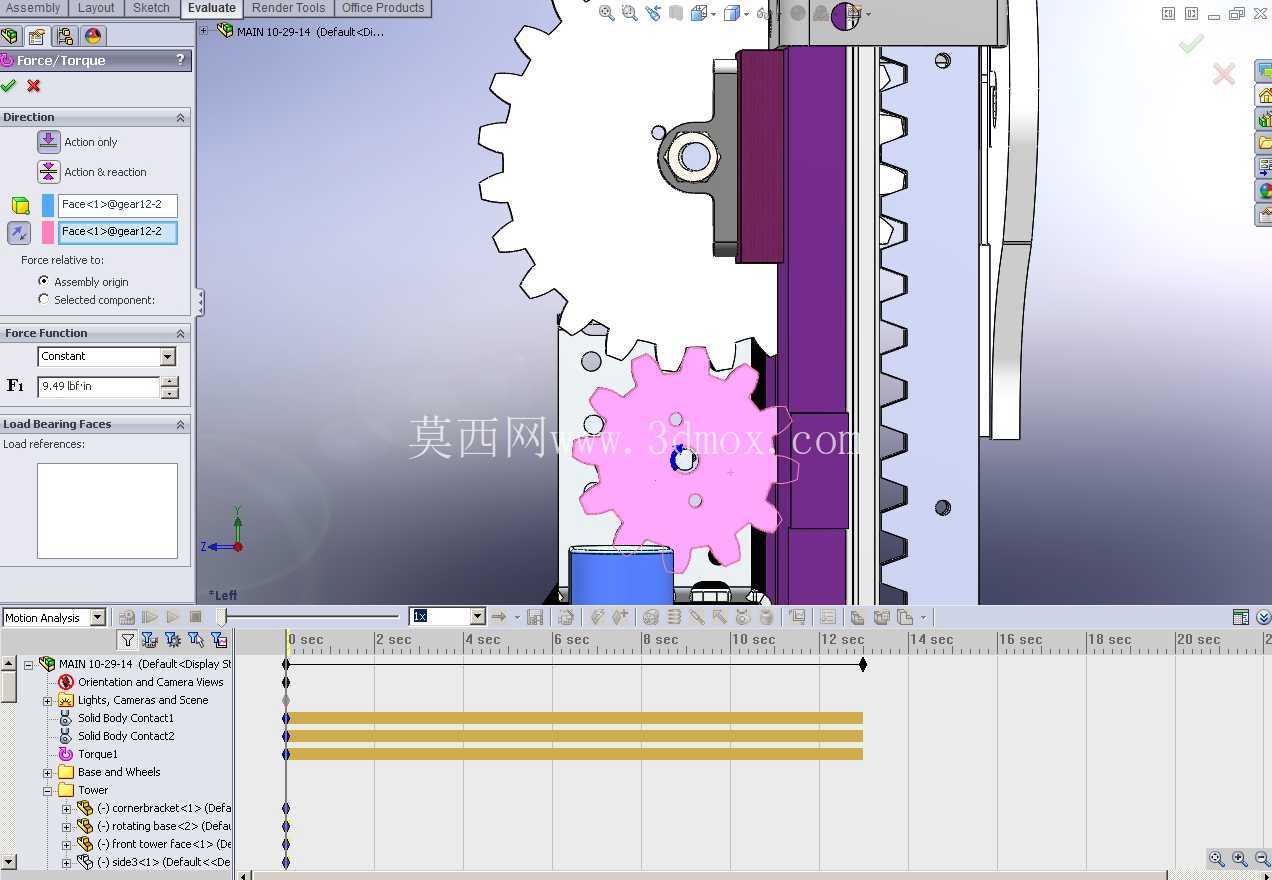

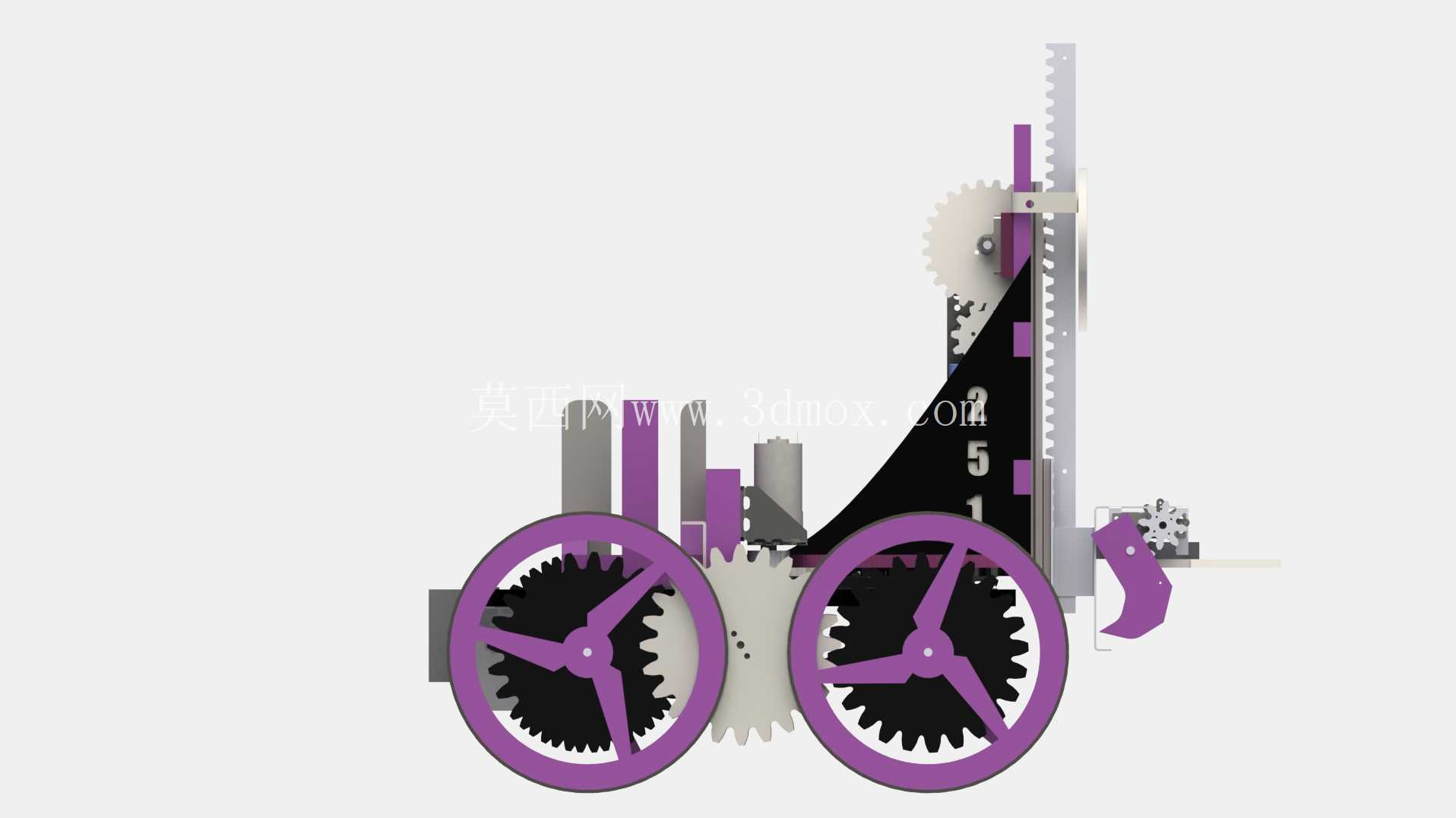

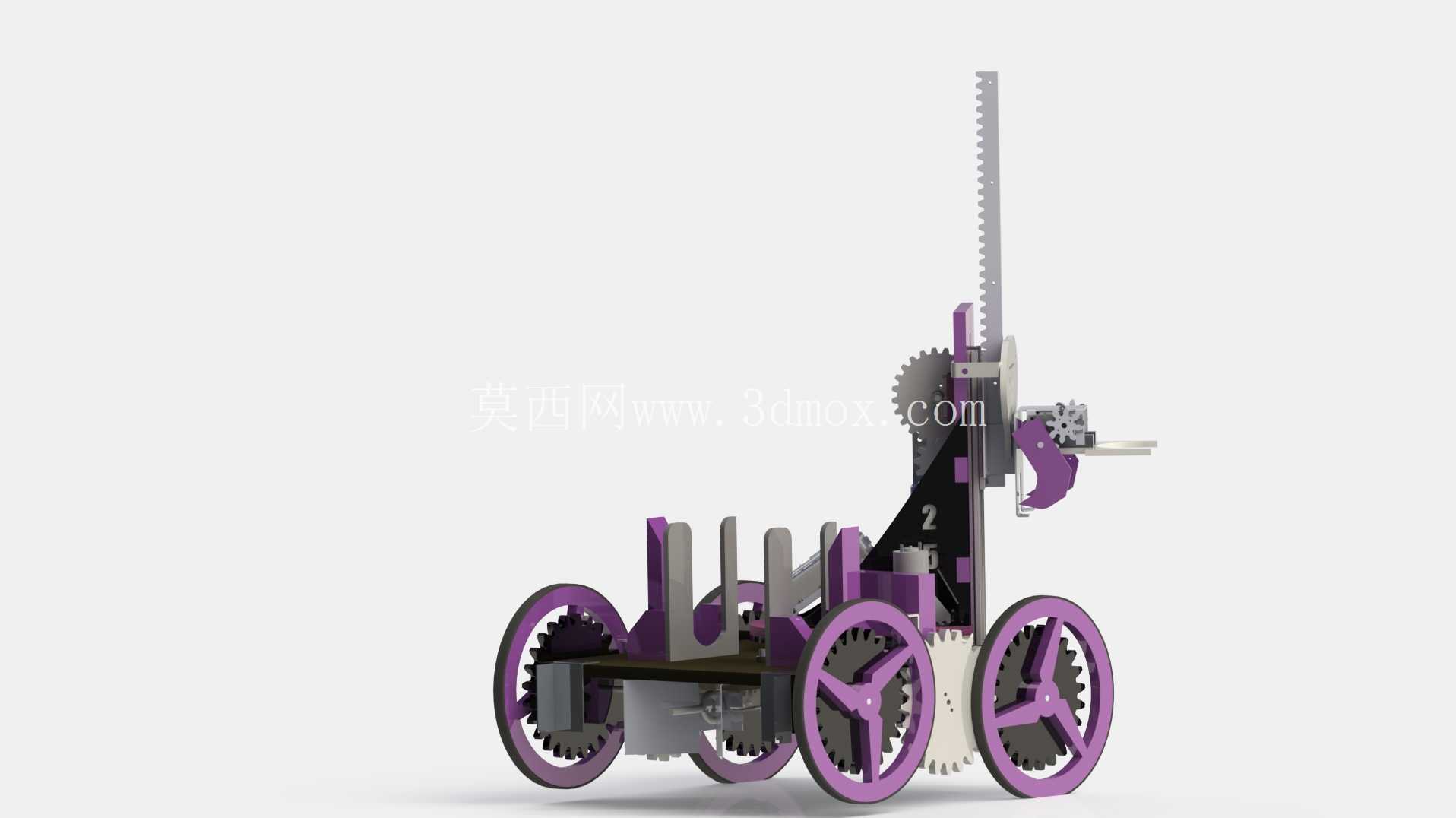

传动系统的设计完全服务于前端作业机构的动作需求，底盘上方布置的多级齿轮传动组，没有采用常规的同轴减速布局，而是将齿轮组沿车架纵向排布，一方面可以将动力输出端直接对接前端的抬升齿条结构，减少传动环节的动力损耗，另一方面错开的齿轮布局可以平衡整车前后配重，让电池、控制模块的安装位置刚好落在两轮轴线的中心区域，避免行进过程中出现头重脚轻的问题。前端的作业执行端采用双管导向加齿条抬升的组合结构，两根平行的金属导管作为物料拾取的导向通道，导管内径匹配竞赛通用的标准物料尺寸，导管后方连接的齿条抬升结构，可以实现0-120mm的垂直抬升行程，抬升过程中齿条与齿轮的啮合间隙控制在0.2mm以内，既保证抬升动作的顺畅无卡滞，也不会因为间隙过大导致物料抬升后出现晃动偏移。

从安装边界来看，整车的横向最大宽度控制在280mm，纵向长度含前端作业机构为420mm，完全符合多数青少年工程竞赛对参赛设备的尺寸限制要求，车架主体采用层板拼接加角码固定的结构，所有的传动部件、执行部件都采用模块化安装设计，每个功能模块都预留了独立的安装孔位，竞赛现场如果出现部件损坏，可以在不拆解整车结构的前提下快速更换备件。车架上方预留的控制模块安装区域，尺寸刚好匹配常规的开源控制板、驱动板以及标准锂电池的安装尺寸，接线槽位沿车架侧边布置，避免走线干涉运动部件的动作行程。

在功能特性的考量上，这款结构没有追求过多冗余的功能，所有的机械结构都围绕竞赛核心任务设计：轮式移动保证场地内的快速转场，齿轮齿条抬升机构完成物料的拾取与抬升，前端导向管保证物料对接的准确率，甚至轮体的紫色配色也是为了在竞赛场地的浅色背景下更方便操作手观察设备姿态，避免视觉误判。设计过程中特意将所有的传动齿轮都外露布置，一方面是为了减轻整车重量，让移动动作更灵活，另一方面也方便调试过程中快速观察齿轮啮合状态，出现传动卡滞时可以第一时间定位问题点，不需要拆解外壳遮挡结构。

从实际应用场景来看，这类结构除了适配青少年工程竞赛的任务需求，其核心的轮式移动加齿条抬升的组合逻辑，也可以经过简单改型后用于轻型物料的车间短途转运、教学演示用移动作业平台开发，模块化的安装思路也方便后续拓展更多的执行端结构，比如更换前端的拾取机构就可以完成夹取、推送等不同类型的作业动作，底盘的轮距调整结构也可以根据实际使用场景的通道宽度快速适配，不需要重新设计加工整个底盘结构。

结构细节上，所有的轴类部件都采用标准直径的金属圆轴，配合标准紧固件固定，没有定制特殊规格的连接件，主要是考虑到学生群体的加工条件限制，所有零件都可以通过常规的手工加工工具或者桌面级加工设备完成制作，不需要复杂的工业加工工序，齿轮参数也选用常规模数的标准齿轮，不需要定制特殊齿形的零件，大幅降低了制作门槛与成本。车架层板的厚度选用5mm的硬质板材，兼顾结构强度与整车重量，所有的孔位都采用等间距排布，方便后续调整各个部件的安装位置，适配不同的任务调整需求。
